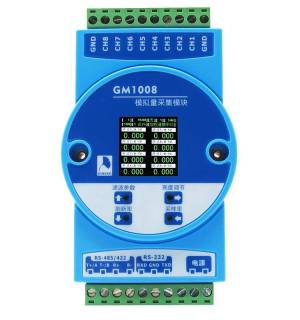

• GGM10088通道模拟量采集模块(以下简称模块）采用全电器隔离方案，配合高性能微处理器、1.3寸真彩OLED及8通道12位ADC在较小的体积下完成了模拟量测量及显示功能。
• 模块内置高性能电源变换电路﹐供电电压范围宽至7.5V～36V且效率高达90%以上。此特性为长时间使用的电源稳定性提供保障。模块内置电源隔离，使得供电输入、模拟测量通道及通信接口三者之间相互隔离，ADC采用低噪声电源供电，此特性为测量精度，模块稳定性及通用性提供保证。
• 模块内置基于磁耦隔离技术的高品质RS-485/422接口电路，RS-232接口电路，采用Modbus-RTU标准通信协议，可进行组网,长期使用通信稳定，抗干扰好，不掉线。
• 模块内置32位的高性能ARM微处理器，它不但完成8通道12位模拟量采集，而且支持固件升级功能，为后期功能升级和bug修复提供技术保证。

1. 电流测量精度为±0.1%FS±0.01mA;
2. 电压测量精度为±0.1%FS±0.005mV;
3. 8通道被测模拟量输入;
4. 可输入0～24mA、0~5V、0～10V;
5. 采集数据更新率10次/秒;
6. 供电电源输入范围直流7.5V～36V;
7. 内置高性能电源变换电路，效率高达90%以上，长期工作不发热;
8. 内置1.3寸真彩OLED显示屏和独立按键，用于显示及参数配置;
9. 供电输入、模拟测量通道、通信接口三部分全电气隔离，不但保证安全性，更能保证测量稳定性;
10. RS-485/422，RS-232电路采用ADI公司高性能磁耦隔离方案，性能强、稳定性高、不怕干扰;
11. 通信接口、校准参数全程控配置，智能化程度高;
12. 标准Modbus-RTU协议，可与PLC、HMI等设备连接;

13. 标准亚当模块，导轨安装。


①电源——电源接口

• 不分正负极的供电接口，输入电压为直流7.5V~36V

②RS-232接口

• RXD:接口接收端，接外部RS-232发送端(TXD)
• TXD:接口发送端，接外部RS-232接收端(RXD)
• GND:接口地信号，接外部RS-232地信号(GND)

③RS-485/RS-422接口

• 当作为RS-485使用时
• T+/A:RS-485A信号(差分正信号)，A接A
• T-/B:RS-485B信号(差分负信号),B接B
• R+，R-悬空
• 当作为RS-422使用时，连接方式为交叉相连:
• T+:422发送正信号,T+接R+
• T-:422发送负信号，T-接R-
• R+:422接收正信号,R+接T+
• R一:422接收负信号，R-接T一

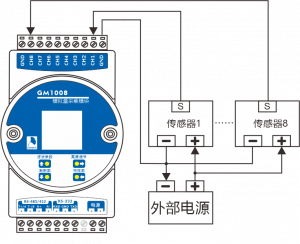

④模拟信号输入端

• 此连接器包含8个输入通道与两个GND端子,两个GND端子内部连接在一起。CH1~CH8为8个模拟量输入通道

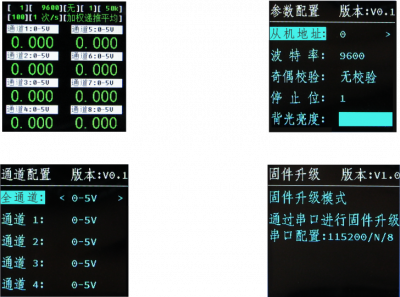

①基本设置

• 主界面下通过单击相应按键对滤波参数、刷新率、屏幕亮度、采样率进行设置。

②参数配置

• 按下方向上键直接上电，可进入参数配置界面。通过方向上下键可选择要设置的内容，通过方向左、右键可调整参数。

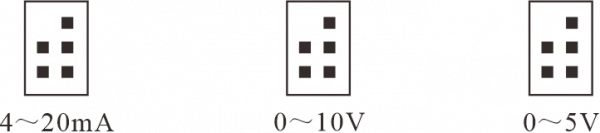

①跳线帽选择，8通道独立工作，可单独设置

②通道配置

• 按下方向下键直接上电，可进入通道配置界面。通过按方向上键、方向下键可选择需要配置的通道，按方向左键、方向右键可选择输入模拟量的类型（4～20mA、0～10V、0一5V)。

注意:每通道的模拟量输入类型应与跳线帽选择保持一致

• 本模块包含24个寄存器，每通道占用3个。它们均映射到modbus协议里保持寄存器内。寄存器列表如下表所示。

为了方便用户使用，模块采用两种方式表达测量值，分别为：

1.正数、小数分离模式

• 地址40001寄存器为通道1测量值的整数部分；地址40002寄存器为通道1测量值的小数部分，可以通过下面公式得到测量值。


• 测量值(mA) = value[40001] + value[40002] /1000


• 例：若40001寄存器值为5，40002寄存器值为600，则：测量值 = 5 + 600/1000 = 5.6 mA


2.放大100倍整数模式

• 地址40003寄存器是通过通道1测量值的第二种表示方法，采用模拟量放大一千倍映射，此寄存器存储值为有符号整数。根据寄存器得到测量值的计算公式如下：


• 测量值(mA) = value[40003] /1000


• 以上公式以通道1为例计算，其他通道方法类似。更详细的说明可参考GM1008用户手册。

• 为了满足功能更新、bug修复及固件定制等需求，GM1008通过内置32位先进微处理器，实现了固件升级功能。

• 固件升级功能需要让模块进入固件升级模式才可完成，同时按下方向左键、方向右键上电，模块可进入升级模式。
• 然后将GM1008 RS-485接口通过USB转RS-485模块与电脑主机相连。

• 打开资料包GM1008文件夹内的“工具软件”文件夹，找到SecureCRT4.0进行安装，安装成功后双击运行，并按照下列步骤进行操作:


1. Protocol选择serial。
2. 根据自己电脑端口，选择相应的COM口。
3. 设置波特率为115200。
4. 去掉RTS/CTS前的勾。
5. 点击Connect。

• 若操作无误，这时可以看到软件终端持续的打印字符’C ',这代表GM1008升级准备就绪，可以进行固件升级了。
• 点击Transfer菜单下的Send XModem…,选择下载到的最新固件update.bin，点击Send。屏幕上显示“正在写入固件…”代表升级正在进行，等待传输完成后软件会自动关闭对话框，系统将重新启动进入主功能界面，完成整个固件升级过程。
