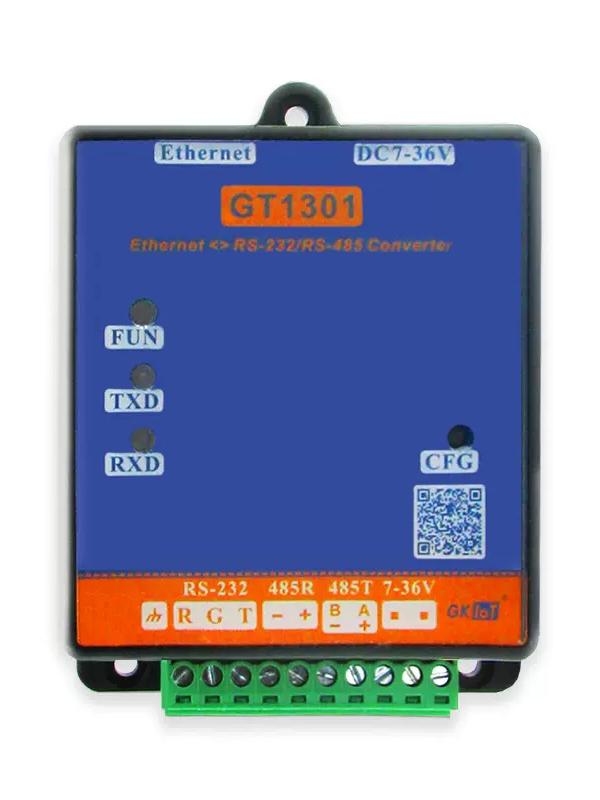

GT1301
工业级-以太网转RS485/422/232模块
- 多种工作模式
- 支持虚拟串口功能
- 支持RS485/422/232标准接口
- 支持Modbus TCP和Modbus RTU数据互转
- 支持MQTT上云服务
- 支持网络、串口数据透传
- 支持网页、AT指令配置
- 支持掉线缓存，最大缓存64KBytes
- 低功耗、安装可靠、无缝贴合PCB板
相关资料下载
| GT1301机械尺寸 | gt1301机械尺寸.pdf |
| GT1301说明书 | gt1301说明书_v1.0.pdf |
| 一些常用工具 | tools.zip |
| 测试报告 | GT1301.REV2.3测试报告.pdf |
| 固件下载地址 | gt1301升级固件 |
功能特点
- 10Mbps以太网接口，支持AUTO-MDIX网线交叉直连自动切换
- 工作模式支持TCP Server、TCP Client、UDP、Modbus_TCP Slave、Modbus_TCP Master、MQTT
- 串口波特率从600bps到230.4kbps可设置，支持None、Odd、Even、Mark、Space五种校验方式
- 自定义心跳包机制，保证有效连接，杜绝死连接
- 支持网页、AT指令、串口协议、网络协议设置参数，提供设置协议，供客户集成到自己的软件中
- 支持TCP Client短连接功能，短连接断开时间自定义
- DHCP功能，能够自动获取IP
- 用户可自定义MAC地址
- 通过网络升级固件功能，升级固件方便
- 支持软件/硬件恢复出厂设置
- 可以工作在局域网，也可访问外网
- 支持Modbus TCP和Modbus RTU数据互转
- 支持透传云功能
- 支持自定义注册包功能
电器参数
- 硬件参数
- 工作电压：7~36V
- 工作电流：8mA@12V
- 串口波特率：600bps~230.4Kbps
- 串口标准：RS485/422/232
- 软件参数
- 网络协议：IP、TCP/UDP、ARP、ICMP、IPV4
- IP获取方式：静态IP、DHCP
- 域名解析：支持
- 用户配置方式：网页配置、AT指令配置
- 透传方式：TCP Server/TCP Client/UDP
- Http Client:支持
- 网络缓存：发送-536Byte;接收-536Btye
- 串口接收缓存：800字节缓存
- 平均传输延时：<10ms
- 打包机制：5字节打包时间
- 其他
- 尺寸：84*62*28.5mm(L*W*H)
- 工作温度：-40~85℃
- 存储温度：-40~105℃
