版本 日期 作者 修改内容
V1.0 2020-1-16 gingko 初次建立

STM32CubeMX教程四——EXTI外部中断输入实验

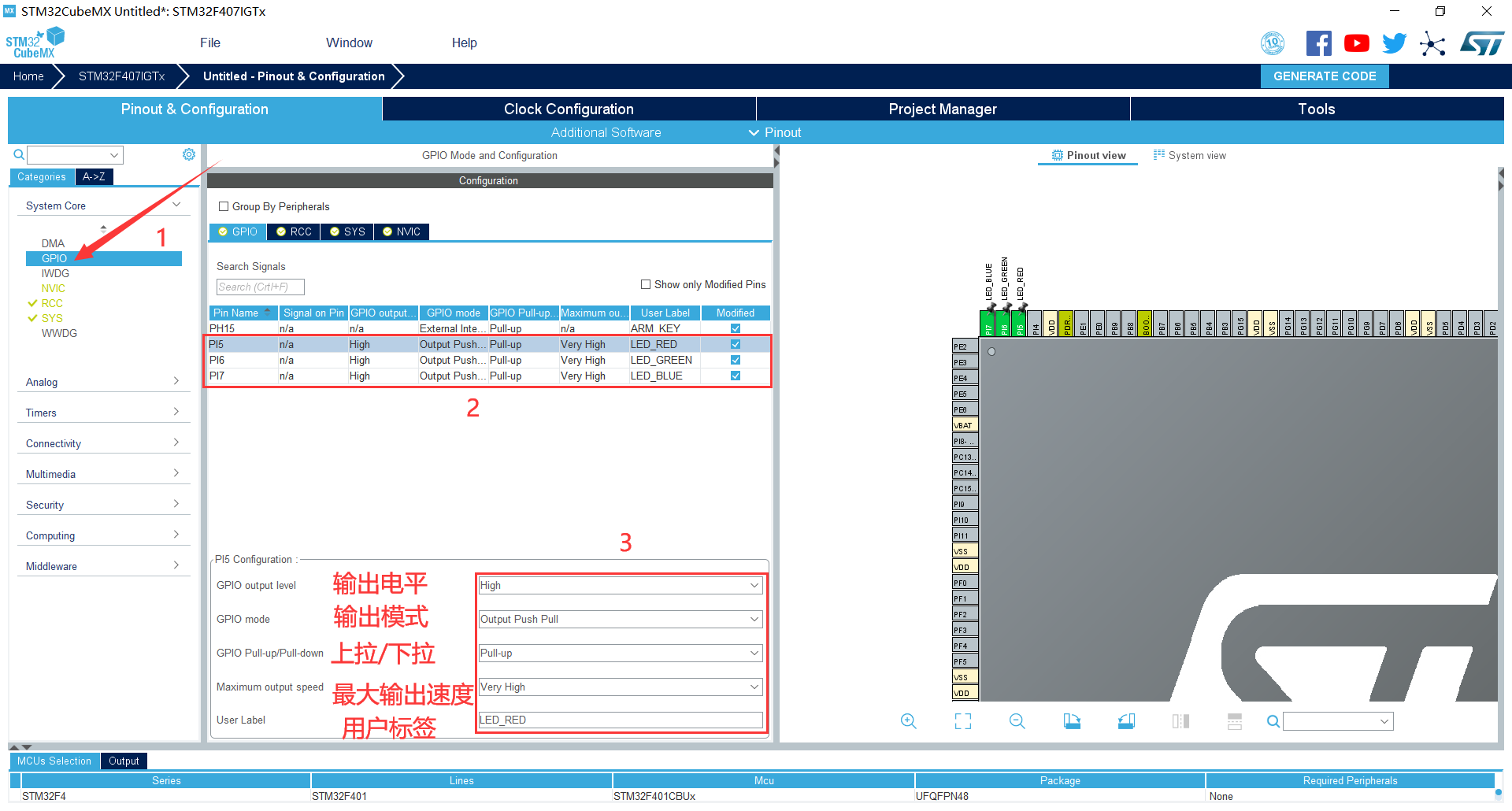

1. 新建工程:在主界面选择File–>New Project 或者直接点击ACCEE TO MCU SELECTOR  2. 出现芯片型号选择,搜索自己芯片的型号,双击型号,或者点击Start Project进入配置 在搜索栏的下面,提供的各 种查找方式,可以选择芯片内核,型号,等等,可以帮助你查找芯片。本实验选取的芯片型号为:STM32F407IGTx。  3. 配置RCC,使用外部时钟源  4. 配置调试引脚  5. 将LED对应的3个引脚(PI5,PI6,PI7)设置为GPIO_Output  6. 将ARM_KEY对应的引脚(PH15)设置为GPIO_EXTI15  7. 引脚模式配置

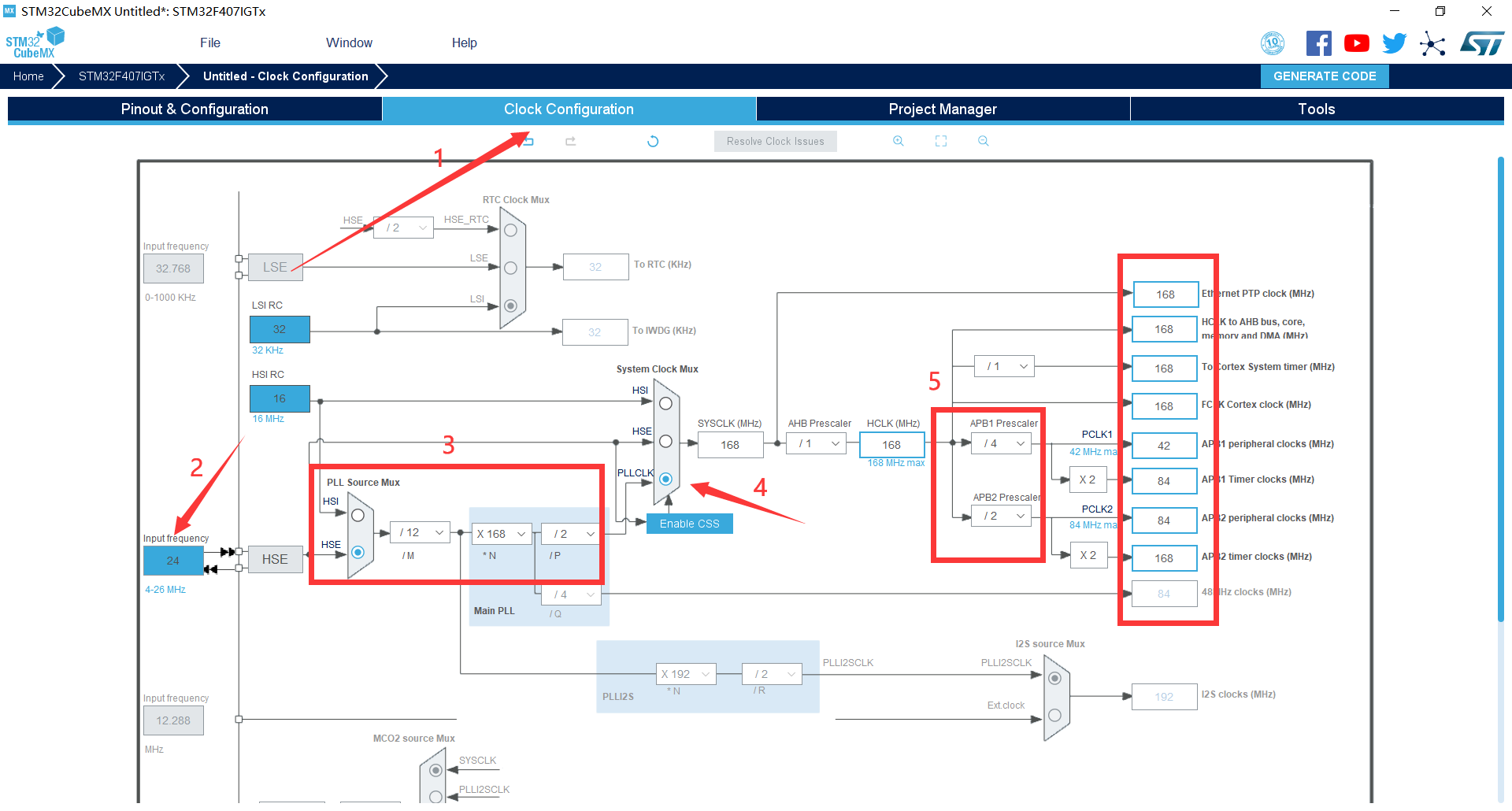

 8. 设置NVIC(嵌套向量中断控制器)  9. 时钟源设置,选择外部高速时钟源,配置为最大主频  10. 工程文件的设置, 这里就是工程的各种配置 我们只用到有限几个,其他的默认即可 IDE我们使用的是 MDK5  11. 点击Code Generator,进行进一步配置

自行选择方式即可

12. 然后点击GENERATE CODE 创建工程。创建成功,打开工程。

实验四:EXTI外部中断输入实验——读取ARM按键状态

一、 实验目的与意义

  1. 了解STM32 GPIO结构
  2. 了解STM32 GPIO 特征
  3. 掌握EXTI中断的使用方法
  4. 掌握STM32 HAL库中EXTI属性的配置方法
  5. 掌握KEIL MDK 集成开发环境使用方法

二、 实验设备及平台

  1. iCore3 双核心板点击购买
  2. JLINK(或相同功能)仿真器点击购买
  3. Micro USB线缆
  4. Keil MDK 开发平台
  5. STM32CubeMX开发平台
  6. 装有WIN XP(及更高版本)系统的计算机

三、 实验原理

1、中断简介

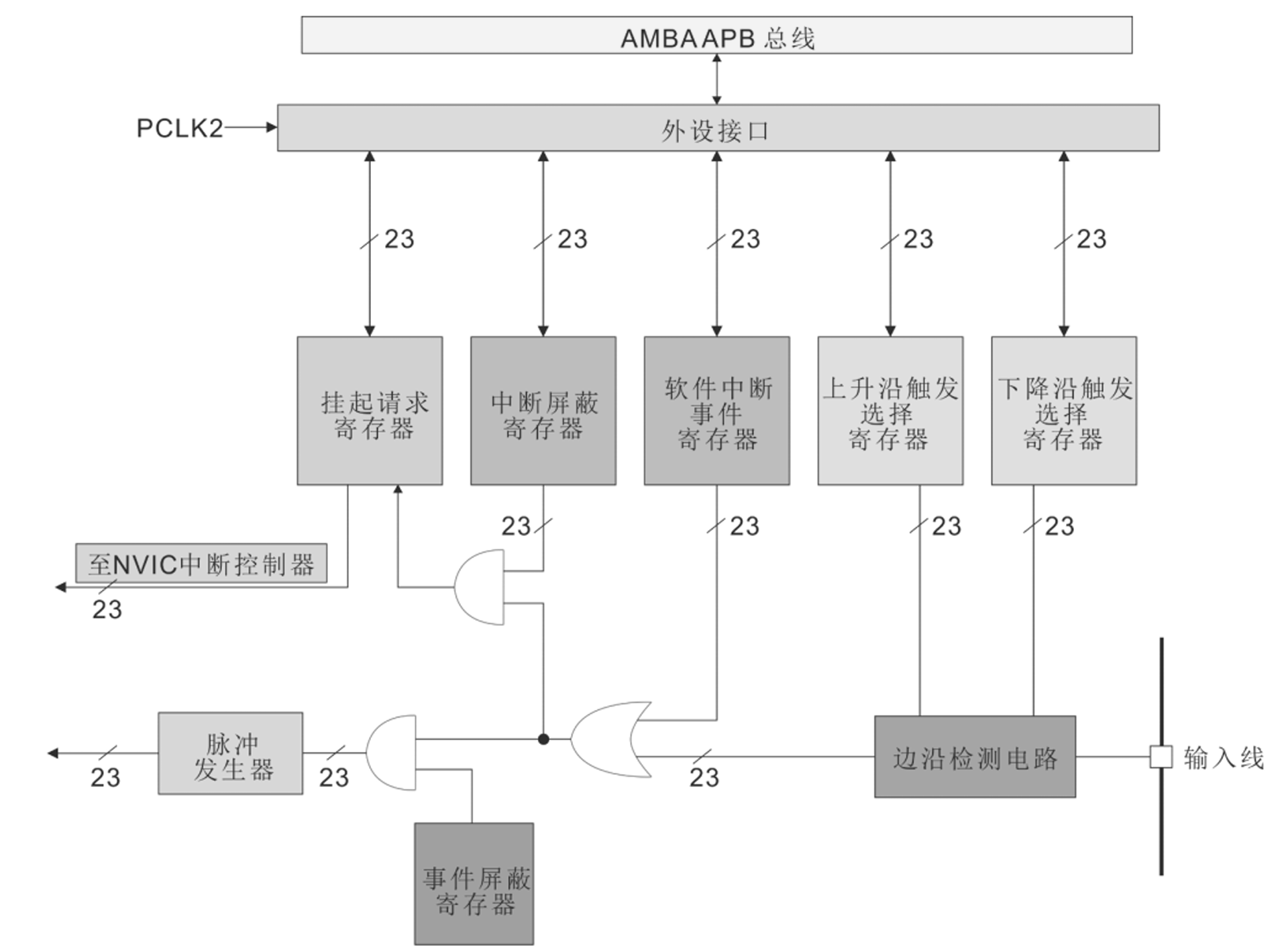

2、外部中断/时间控制器(EXTI)外部中断

3、 STM32中断优先级的判断

优先级分组: 中断优先级分组域中,可以有8种分配方式,如下:

四、 实验程序

1. 主函数

int main(void)
{
HAL_Init();                 //重置所有外围设备。
    SystemClock_Config();   //配置系统时钟
    MX_GPIO_Init();         //初始化所有已配置的外围设备
  	LED_RED_ON;         //初始化LED状态
 	 while (1)
  	{
    }
}

2. 中断回调函数

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin);

功能:中断函数具体要响应的动作。

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    static int led_work_status = 0;
    HAL_Delay(10);
    if(ARM_KEY_STATE == KEY_DOWN){
        led_work_status += 1;
        if(led_work_status > 2)led_work_status = 0;
    }
    switch(led_work_status){
        case 0:
            LED_RED_ON;
            LED_GREEN_OFF;
            LED_BLUE_OFF;
            break;
        case 1:
            LED_RED_OFF;
            LED_GREEN_ON;
            LED_BLUE_OFF;
            break;
        case 2:
            LED_RED_OFF;
            LED_GREEN_OFF;
            LED_BLUE_ON;
            break;
            default:
            break;
    }
    __HAL_GPIO_EXTI_CLEAR_FLAG(GPIO_PIN_9);
}

五、 实验步骤

  1. 把仿真器与iCore3的SWD调试口相连(直接相连或者通过转接器相连);
  2. 把iCore3通过Micro USB线与计算机相连,为iCore3供电;
  3. 打开Keil MDK 开发环境,并打开本实验工程;
  4. 烧写程序到iCore3上;
  5. 也可以进入Debug 模式,单步运行或设置断点验证程序逻辑。

六、 实验现象

按键每按下一次,三色LED颜色变换(红色、绿色、蓝色轮流变换)一次。
