1. 了解FSMC的非复用模式及时序
2. 掌握ARM和FPGA基于FSMC非复用模式通信的设计方法

1. iCore3 双核心板（ FPGA型号为EP4CE10F17，ARM型号为STM32F407IGT6）点击购买。
2. Blaster（或相同功能的）仿真器和USB线缆点击购买。
3. Micro USB线缆。
4. QuartusII开发软件（本实验中使用的是13.1版本）。

• 本次实验是要实现ARM和FPGA在FSMC非复用模式下通信的设计。ARM外设FSMC在连接NOR型FLASH时，可以设置为复用模式和非复用模式，本实验就是在FSMC非复用模式下，实现ARM和FPGA之间的数据传输。
• 具体实验内容可以设计为，将STM32F407的引脚连接到FPGA，FSMC配置为非复用模式，向FPGA发送和接受数据。本实验为了验证ARM和FPGA之间的数据传输是否正确，在STM32程序中自动生成数据，通过FSMC向FPGA写数据并读回进行对比判断。两组数据相同，说明通信正常，点亮绿色LED；不同，则说明通信异常，点亮红色LED。FPGA例化了RAM，用于缓存ARM发送的数据，并对FSMC的信号进行处理，实现数据的接收。
• 所以整体思路是ARM将FPGA内的RAM当成NOR FLASH型外挂存储器，将FSMC配置为非复用模式。通过FSMC向RAM中写入自动生成的数据，并和读回数据进行对比，从而验证ARM和FPGA之间基于FSMC的通信。系统框架如下图所示：

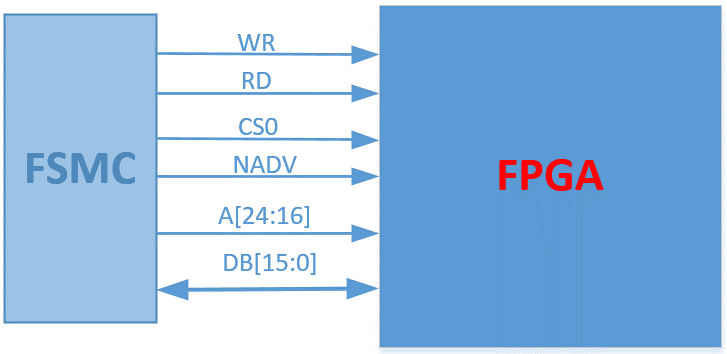

• 这里主要讲一下FPGA对FSMC信号的处理。下图是FPGA和ARM之间的FSMC信号连接。

• WR和RD分别是写使能信号和读使能信号。
• CS0表示片选，低电平有效。
• NADV是地址有效信号，非复用模式下并未使用此信号。
• A[24:16]表示存储器地址数据。
• DB[15:0]双向传输IO口，在非复用模式下，只发送和接收数据。

FSMC的非复用模式

• 所谓非复用模式，就是A[24:16]地址线发送地址，DB[15:0]数据传输线只发送数据。本实验FPGA例化的RAM深度为512字节，所以地址线只需A[24:16]的低9位便可。由于地址线和数据线是相互独立的，因此不需要NADV信号进行判断，驱动较为简单。

• 本实验是基于ARM和FPGA的双核心实验，工程分为ARM部分和FPGA部分。ARM部分主要是配置外设，以及通过程序产生数据并通过FSMC传输到FPGA内。FPGA部分则是接收FSMC传输的信息，并根据信息进行RAM的读写操作。下面主要讲一下FPGA代码。
• 首先是提取读写使能信号，代码如下：

//-------------------------rd_wr ----------------------------//
	assign rd = (csn | rdn);
	assign wr = (csn | wrn);

• 下面这段代码中，先是对wr信号做了100MHz时钟延两拍处理，然后取反，结合（!rd）信号控制clk。wr信号延两拍取反是为了向RAM写数据时，clk的上升沿在数据的稳定期。取反是因为两个信号都是低电平有效，而RAM是高电平有效。或操作是将两个信号合成一个clk信号。因为wr和rd信号并不冲突，因此，读RAM和写RAM都可以通过这个clk来驱动。

	always @(posedge PLL_100M or negedge RST_n)
		begin
			if(!RST_n)
				begin
					wr_clk1 <= 1'd1;
					wr_clk2 <= 1'd1;
				end
			else
			{wr_clk2,wr_clk1} <= {wr_clk1,wr}; //提取写时钟，延2拍使取反后的时钟上升沿在数据的稳定期。
		end
	wire clk = (!wr_clk2 | !rd);//将写和读时钟信号结合作为RAM的驱动时钟。两个信号都是低有效，因此取反。

• 由于非复用FSMC，因此可以将地址信号直接连接到RAM的地址信号端口，数据信号直接连接到RAM的数据端口。RAM信号是高电平有效，读写使能信号取反后连接到RAM的读写使能端口。代码较为简单，结合时序理解代码对信号做的处理。

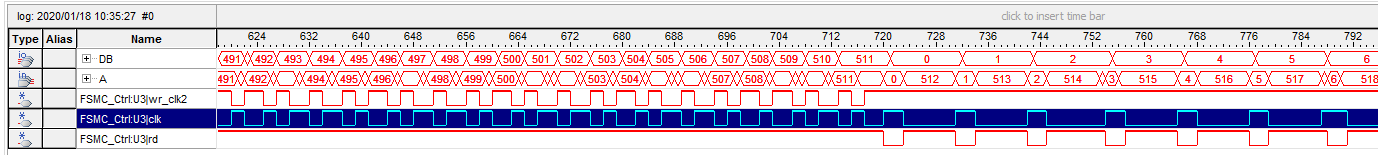

• 波形图参考如下：

• 通过上图可以看到，wr_clk2信号和rd信号分别处于不同的时期，clk信号和（!rd）信号同步，和(!wr_clk2)同步。且地址寄存器address和数据db的有效值符合程序设置。说明ARM成功通过FSMC读写RAM内的数据。

1. 将仿真器和iCore3双核心板连接。
2. 给开发板供电。
3. 将编译成功的FPGA代码和ARM代码分别下载到开发板。
4. 观察现象，亦可通过signalTap查看相关信号，判断时序和逻辑是否有误。

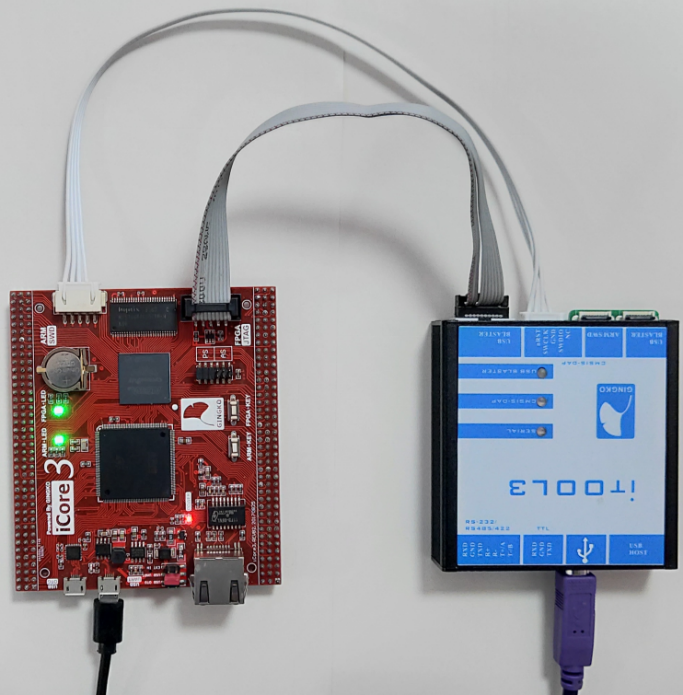

• 观察iCore3双核心板，可以看到ARM•LED和FPGA•LED均为绿色，表示实验成功。

• 本次实验一定要理解FSMC的复用模式，及其数据传输时的信号时序变化，这样才能掌握基于FSMC的传输设计。关于FSMC的详细介绍，可以查阅《STM32F4xx中文参考手册》。
