STM32CubeMX教程十——ADC实验

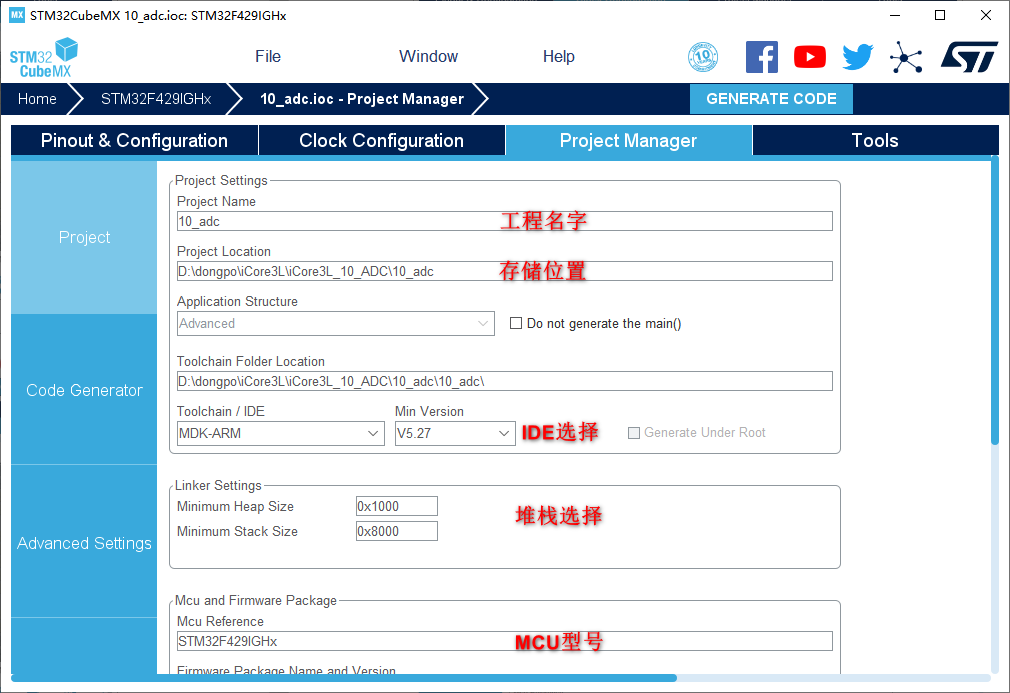

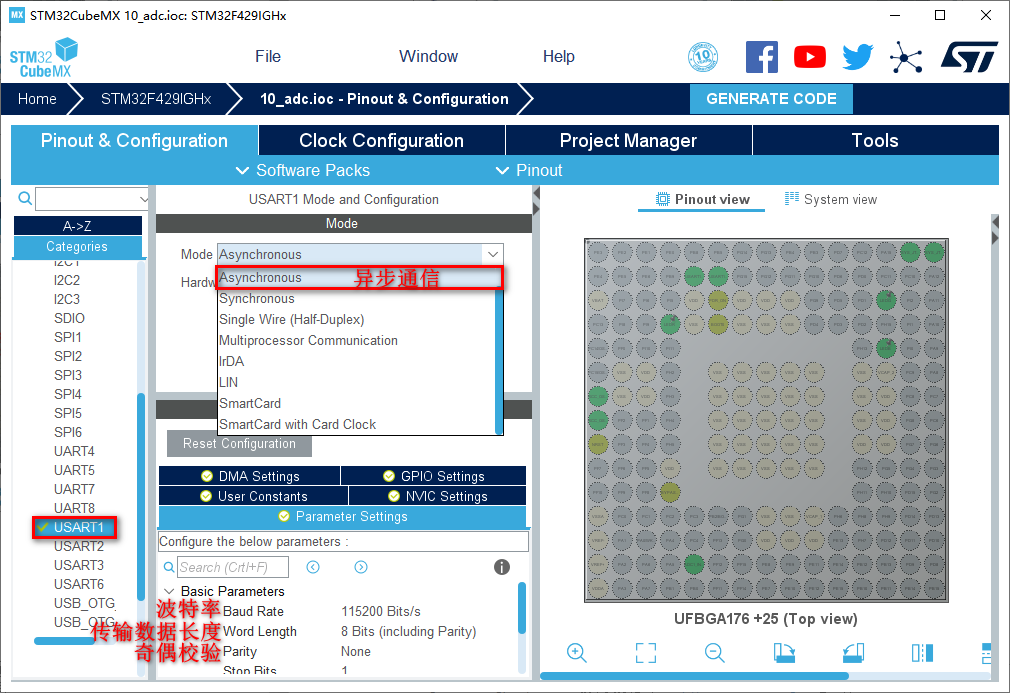

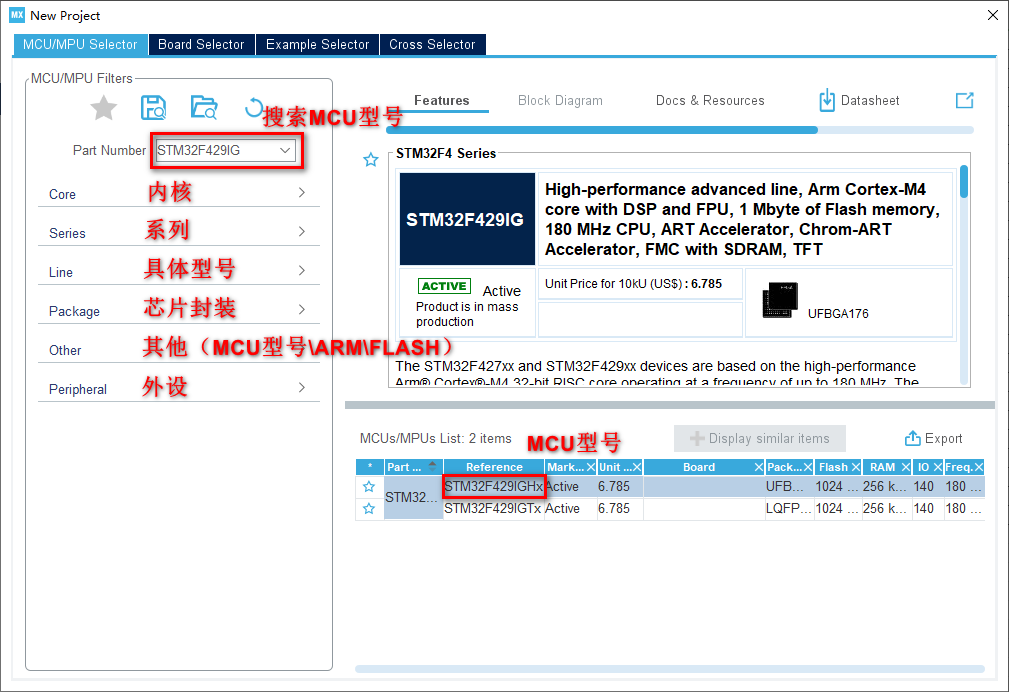

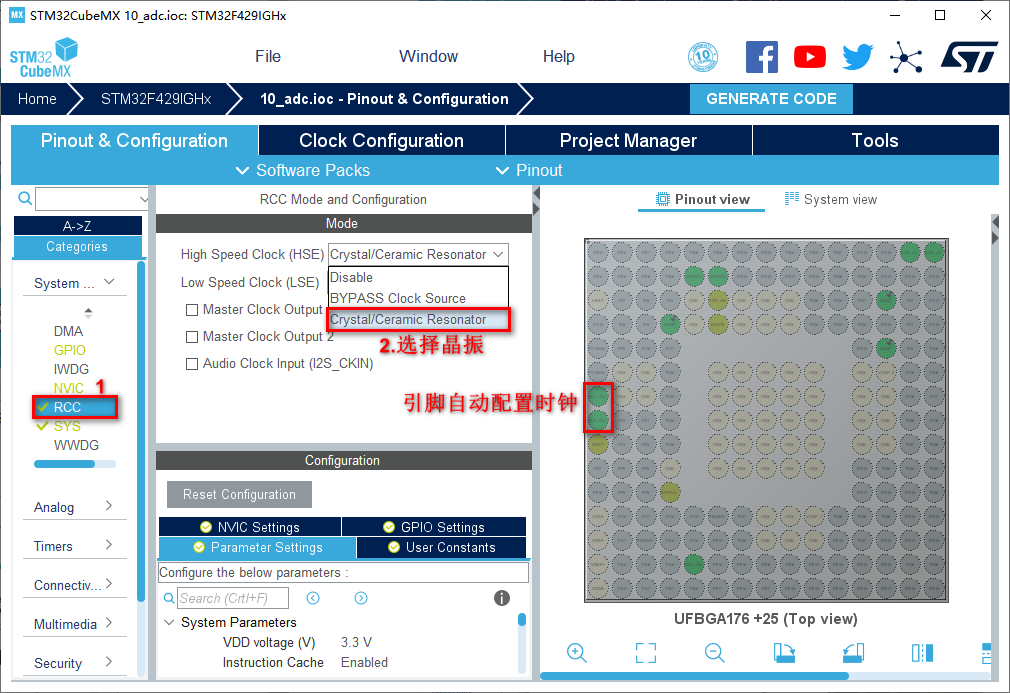

1.在主界面选择File–>New Project或者直接点击ACCEE TO MCU SELECTOR 2.出现芯片型号选择，搜索自己芯片的型号，双击型号，或者点击Start Project进入配置在搜索栏的下面，提供的各 种查找方式，可以选择芯片内核，型号等等，可以帮助你查找芯片。本实验选取的芯片型号为：STM32F429IGHx。 3.配置RCC，使用外部时钟源 4.Debug选择Serial Wire，时基源选择SysTick 5.将PI3、PI4、PH14设置为GPIO_Output 6.引脚模式配置 7.设置串口 8.在NVIC Settings一栏使能接收中断 9.配置ADC 10.时钟源设置，选择外部高速时钟源，配置为最大主频 11.工程文件的设置, 这里就是工程的各种配置我们只用到有限几个，其他的默认即可IDE我们使用的是 MDK V5.27 12.点击Code Generator，进行进一步配置

13.然后点击GENERATE CODE创建工程 创建成功，打开工程。



实验十：ADC实验——电源监控

一、实验目的与意义

  1. 了解STM32 ADC结构
  2. 了解STM32 ADC特征
  3. 掌握ADC的使用方法
  4. 掌握STM32 HAL库中ADC属性的配置方法
  5. 掌握KEILMDK 集成开发环境使用方法

二、实验设备及平台

  1. iCore3L 双核心板
  2. JLINK（或相同功能）仿真器
  3. Micro USB线缆
  4. Keil MDK 开发平台
  5. STM32CubeMX开发平台
  6. 装有WIN XP（及更高版本）系统的计算机

三、实验原理

1.ADC介绍

2.ADC主要参数介绍

ADC主要参数有以下几点：

3.STM32F429 ADC介绍

ADC 接口内置的其它逻辑功能允许：

4.实验原理

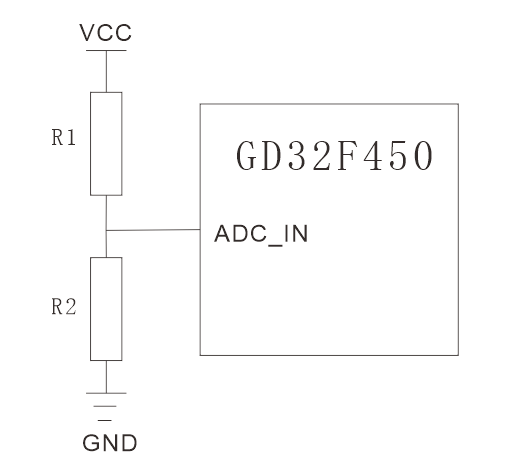

STM32内部集成三个12位ADC，iCore3L的所有电源经过电阻分压或者直接接入STM32的ADC的输出通道内，输入电流经过高端电流检测芯片TP1001S3输入到ADC的输入通道内，从而实现电源监控功能。电压监控硬件连接示意图如下图所示： 由上图可知：

故知：

其它电源监控同理可得：

电流监控硬件连接示意图如下图所示： 由上图可知：

通过R1的电流：

带入R2=10K，R1=0.02K：

四、实验程序

1.主函数

int main(void)
{
  int i;
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART2_UART_Init();
  MX_ADC1_Init();
  MX_ADC3_Init();
  /* USER CODE BEGIN 2 */
  while (1)
  {
    if(systick._500ms_flag == 1)
    {
      LED_RED_ON;
      systick._500ms_flag = 0;
      for(i=0;i<5;i++)
      {
        my_adc.read(i);
      }
      usart1.initialize(115200);
      usart1.printf("\x0c");
      usart1.printf("\033[1;32;40m");
      usart1.printf("Hello,I am iCore3L!\r\n\r\n");
      usart1.printf("[1.2V] %4.2fV,",my_adc.value[0]);  //打印输入电源电压
      usart1.printf("[1.8V] %4.2fV,",my_adc.value[1]);
      usart1.printf("[3.3V] %4.2fV,",my_adc.value[2]*2);
      usart1.printf("[V] %4.2fV,",my_adc.value[3] * 6);
      usart1.printf("[I] %3.0fmA\r\n",my_adc.value[4]/2*1000.);
      LED_RED_OFF;
    }
  }
}

2.ADC初始化函数

void MX_ADC1_Init(void)
{
  ADC_ChannelConfTypeDef sConfig = {0};
  hadc1.Instance = ADC1;
  hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV8;
  hadc1.Init.Resolution = ADC_RESOLUTION_12B;  //ADC转换分辨率12位
  hadc1.Init.ScanConvMode = DISABLE;   //非扫描模式
  hadc1.Init.ContinuousConvMode = DISABLE;  //关闭连续转换
  hadc1.Init.DiscontinuousConvMode = DISABLE;  //禁止不连续采样模式
  hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;  //禁止触发检测
  hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;  //软件触发
  hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc1.Init.NbrOfConversion = 1;
  hadc1.Init.DMAContinuousRequests = DISABLE;
  hadc1.Init.EOCSelection = ADC_EOC_SINGLE_CONV;  //关闭EOC中断
  if (HAL_ADC_Init(&hadc1) != HAL_OK)
  {
    Error_Handler();
  }
  sConfig.Channel = ADC_CHANNEL_15;   //通道15
  sConfig.Rank = 1;
  sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES;  //采样时间
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }
}
void MX_ADC3_Init(void)
{
  ADC_ChannelConfTypeDef sConfig = {0};
  hadc3.Instance = ADC3;
  hadc3.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV8;
  hadc3.Init.Resolution = ADC_RESOLUTION_12B;  //ADC转换分辨率12位
  hadc3.Init.ScanConvMode = DISABLE;   //非扫描模式
  hadc3.Init.ContinuousConvMode = DISABLE;  //关闭连续转换
  hadc3.Init.DiscontinuousConvMode = DISABLE;  //禁止不连续采样模式
  hadc3.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;  //禁止触发检测
  hadc3.Init.ExternalTrigConv = ADC_SOFTWARE_START;  //软件触发
  hadc3.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc3.Init.NbrOfConversion = 1;
  hadc3.Init.DMAContinuousRequests = DISABLE;
  hadc3.Init.EOCSelection = ADC_EOC_SINGLE_CONV;  //关闭EOC中断
  if(HAL_ADC_Init(&hadc3) != HAL_OK)
  {
    Error_Handler();
  }
  sConfig.Channel = ADC_CHANNEL_6;   //通道6
  sConfig.Rank = 1;
  sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES;  //采样时间
  if (HAL_ADC_ConfigChannel(&hadc3, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }
}

3.ADC读取函数

int read(int channel)
{
  int i,k;
  unsigned long int temp[20] = {0};
  unsigned short int data[100];
  ADC_ChannelConfTypeDef channel_config;
  int channel_remap[5] = {ADC_CHANNEL_13,ADC_CHANNEL_6,ADC_CHANNEL_12,ADC_CHANNEL_7,ADC_CHANNEL_6};
  channel_config.Channel = channel_remap[channel];
  channel_config.Rank = 1;
  channel_config.SamplingTime = ADC_SAMPLETIME_3CYCLES;
  if(channel == 1 || channel == 3)
  {
    HAL_ADC_ConfigChannel(&hadc3,&channel_config);
  }
  else
  {
    HAL_ADC_ConfigChannel(&hadc1,&channel_config);
  }
  for(k = 0;k < 20;k ++)
  {
    for(i = 0;i < 100;i ++)
    {
      if(channel == 1 || channel == 3)
      {
	HAL_ADC_Start(&hadc3);
        while(!__HAL_ADC_GET_FLAG(&hadc3,ADC_FLAG_EOC));//等待转换结束
        data[i] = HAL_ADC_GetValue(&hadc3);   //将结果保存
      }
      else
      {
        HAL_ADC_Start(&hadc1);
	while(!__HAL_ADC_GET_FLAG(&hadc1,ADC_FLAG_EOC));//等待转换结束
        data[i] = HAL_ADC_GetValue(&hadc1);	//将结果保存
      }
    }
    sort(data,100);
    for(i = 40;i < 60;i++)
    {
      temp[k] += data[i];
    }
  }
  temp[k] = temp[k] / 20;
  value = 0;
  for(k = 0;k < 20;k ++)
  {
    value += temp[k];
  }
  value /= 20;
  my_adc.value[channel] = value * ADC_REF / 4096;
  return value;
}

五、实验步骤

  1. 把仿真器与iCore3L的SWD调试口相连（直接相连或者通过转接器相连）；
  2. 把iCore3L通过Micro USB线与计算机相连，为iCore3L供电；
  3. 打开Keil MDK 开发环境，并打开本实验工程；
  4. 烧写程序到iCore3L上；
  5. 也可以进入Debug 模式，单步运行或设置断点验证程序逻辑。

六、实验现象

串口一直向终端输出输入电源的数据。（关于PuTTY软件的使用，详情请看附录）

附录

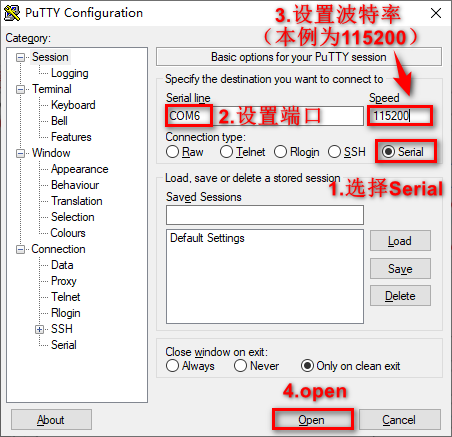

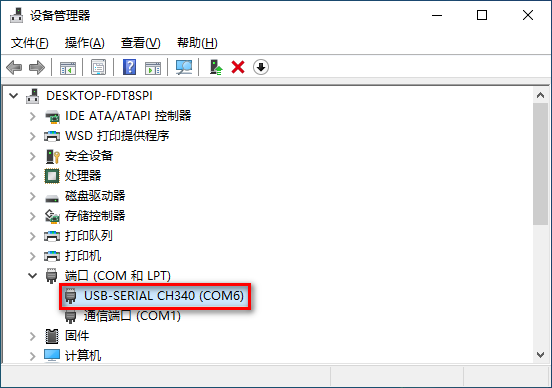

1.安装CH340驱动（双击安装，如果已安装忽略此步） 2.iCore3L供电后，打开计算机——属性——设备管理器——端口 3.打开puTTY 4.烧写程序进行验证
