版本 | 日期 | 作者 | 修改内容 |
---|---|---|---|
V1.0 | 2019-12-25 | gingko | 初次建立 |

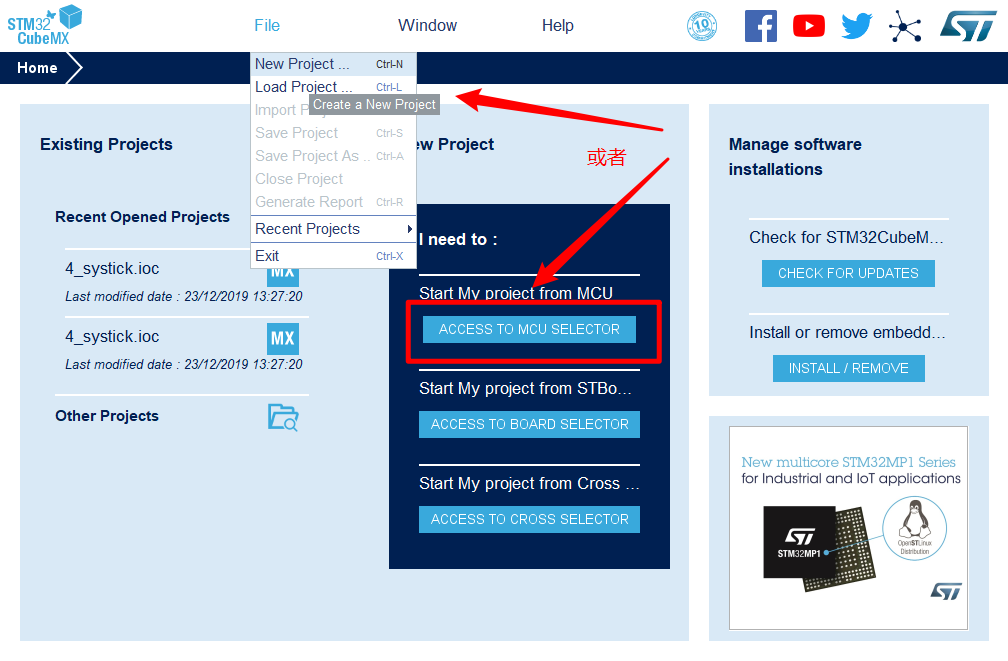

1. 在主界面选择File–>New Project 或者直接点击ACCEE TO MCU SELECTOR

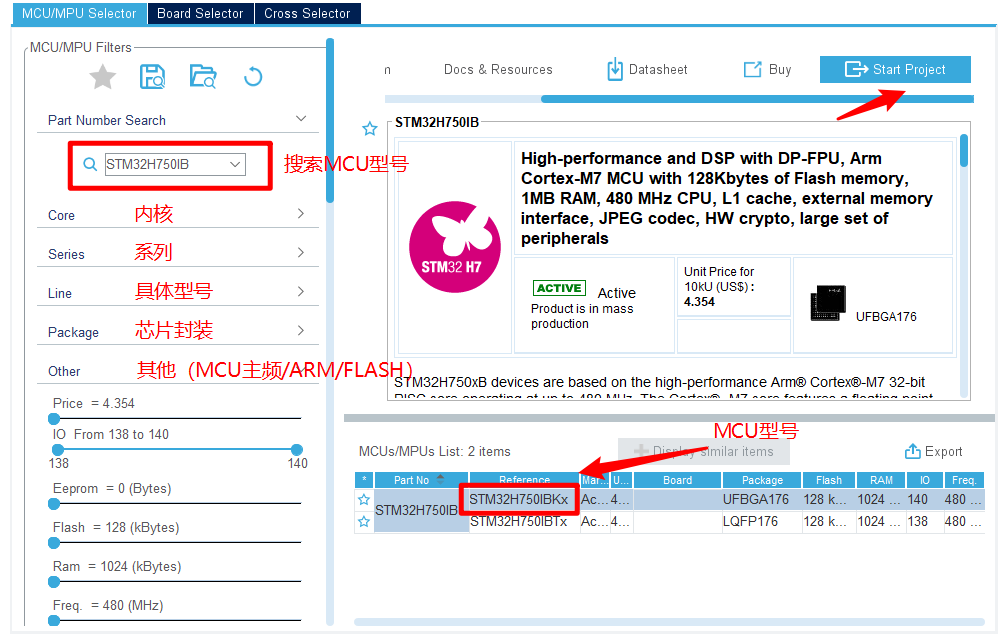

2. 出现芯片型号选择,搜索自己芯片的型号,双击型号,或者点击Start Project进入配置在搜索栏的下面,提供的各 种查找方式,可以选择芯片内核,型号,等等,可以帮助你查找芯片。本实验选取的芯片型号为:STM32H750IBKx。
3. 配置RCC,使用外部时钟源
4. 时基源选择SysTick

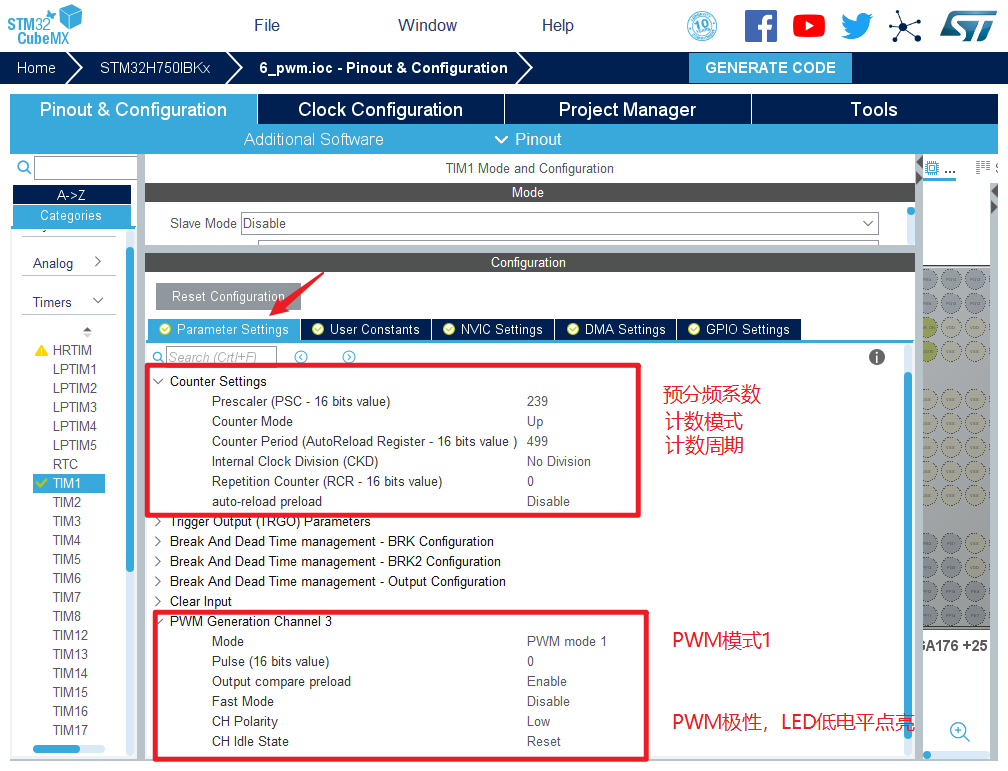

5. 设置定时器
在Parameter Settings页面配置
6. 引脚模式配置
7. 时钟源设置,选择外部高速时钟源,配置为最大主频
8. 工程文件的设置, 这里就是工程的各种配置 我们只用到有限几个,其他的默认即可 IDE我们使用的是 MDK V5.27

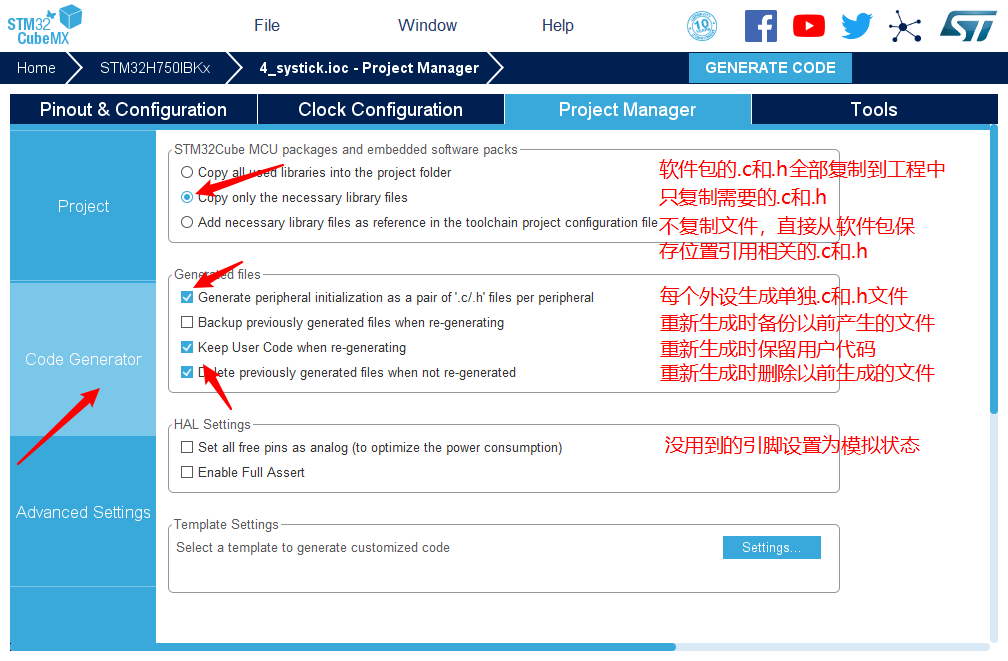

9. 点击Code Generator,进行进一步配置
10. 然后点击GENERATE CODE 创建工程
创建成功,打开工程。
主函数
int main(void) { int brightness = 0; float temp = 0.0; int data = 0; HAL_Init(); SystemClock_Config(); i2c.initialize(); axp152.initialize(); axp152.set_dcdc1(3500);//[ARM & FPGA BK1/2/6 &OTHER] axp152.set_dcdc2(1200);//[FPGA INT & PLL D axp152.set_aldo1(2500);//[FPGA PLL A] axp152.set_dcdc4(3300);//[POWER_OUTPUT] axp152.set_dcdc3(3300);//[FPGA BK4][Adjustable] axp152.set_aldo2(3300);//[FPGA BK3][Adjustable] axp152.set_dldo1(3300);//[FPGA BK7][Adjustable] axp152.set_dldo2(3300);//[FPGA BK5][Adjustable] MX_GPIO_Init(); MX_TIM1_Init(); //红色LED灯循环由亮变暗,由暗变亮 while (1) { HAL_Delay(30); if(brightness == 100){ brightness = 0; } temp = 199 * (sin(2 * PI / 99.0 * brightness) * 0.5 + 0.5); data = (int)temp; set_compare(data); //修改占空比 brightness ++; } }
iCore4T 双核心板红色LED灯亮度从亮到暗然后再从暗到亮。
