实验六：乘法器实验——乘法器的使用
一、 实验目的与意义
- 了解乘法器。
- 掌握乘法器的使用方法。
- 掌握 QuartusII 集成开发环境使用方法。
二、 实验设备及平台
- iCore4T 双核心板。
- iTool A（或相同功能）仿真器。
- USB Type C 线缆。
- QuartusII 开发平台。
- 装有 WINXP（及更高版本）系统的计算机。
三、 实验原理
- 通过 FPGA 的一个 I/O 口连接 LED；设定 I/O 为输出模式。内部乘法器完成乘法计算后 改变输出 LED 的状态（红色 LED 闪烁）。
四、 实验步骤

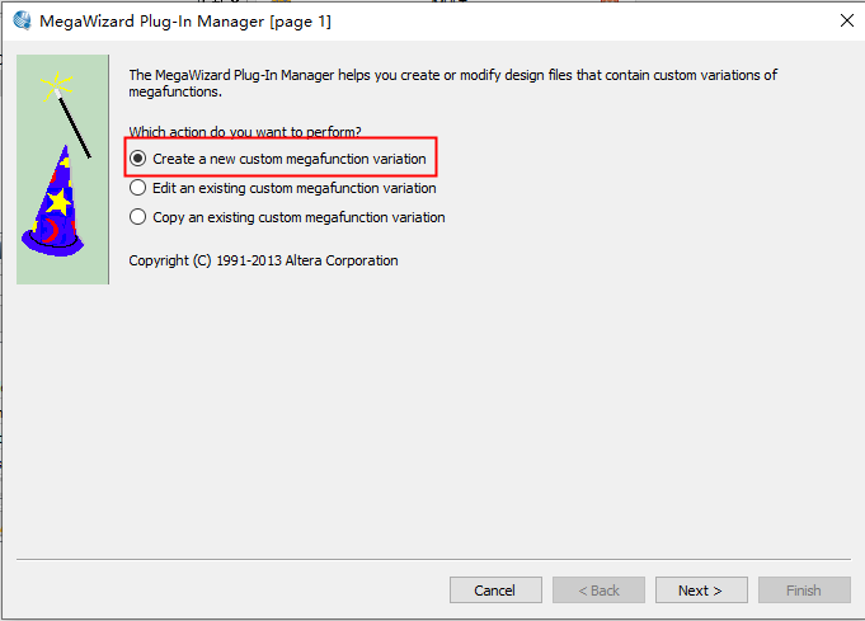

1、建立工程，并新建 MULT.v 文件。打开 Tool→MegawizardPlug-In Manager。
2、直接点第一个新建 MULT,点击 Next。
3、在左侧的栏里 Arithmetic 文件夹下找到并选中 LPM_MULT，在框 1 处选择 Verilog HDL，再点击框 2 中按钮选择文件存放目录，然后点击图中 Next。

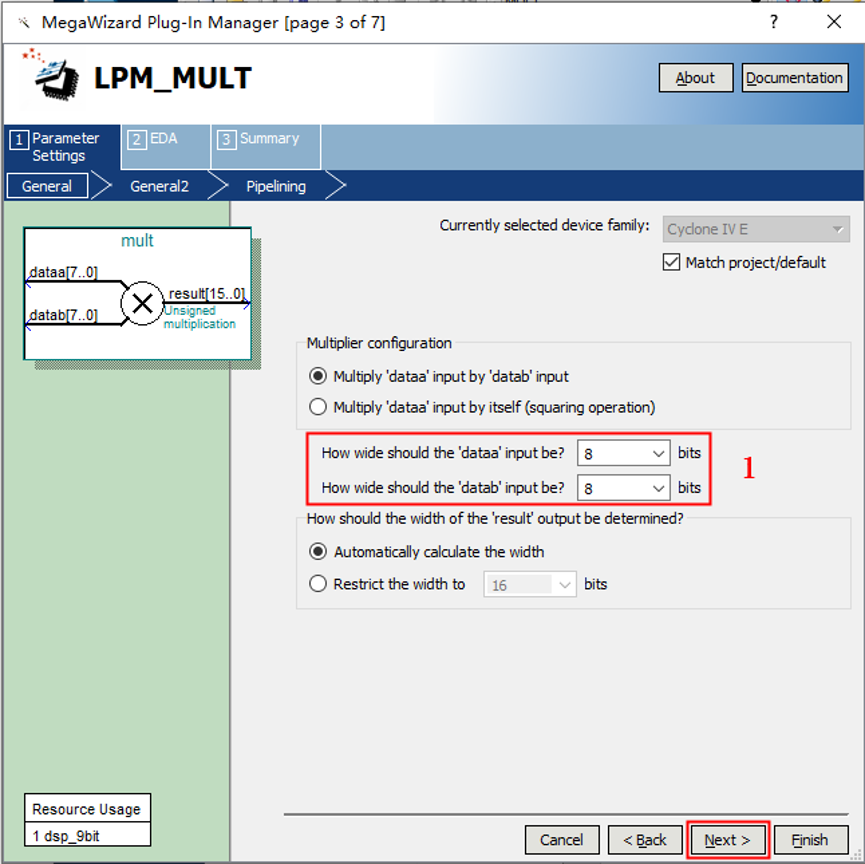

4、框 1 处选择乘法器输入数据的宽度，此处以 8 位宽度为例，然后点击 Next。
5、接下来几页保持默认设置直接点击 Next，最后点击 Finish 即可。
6、接着把代码写进工程，分配引脚（使用接到排针的引脚，避免跟其他芯片引脚信号 冲突烧坏芯片），编译即可。
7、 打开逻辑分析仪将输出信号加入波形列表观察波形信号是否正确。
五、 实验现象
- 打开逻辑分析仪，添加乘法器输入输出波形信号查看波形，可以看到输出波形数据等于 输入波形数据的乘积（因为采样时钟比较小，逻辑分析仪采样时间稍微有点长，耐心等待一会儿），此外，外部现象表现为红色 LED 闪烁。
