实验十二:Modelsim 仿真实验
一、实验目的与意义
安装Modelsim软件。
学习建立Modelsim工程并对Xilinx FPGA工程进行仿真。
二、实验设备
ISE开发软件。
64位WIN10系统的PC(本例程是以64位系统为例)。
Modelsim 10.1版本安装包。
三、Modelsim 安装及破解
Modelsim 仿真工具是Model公司开发的,支持Verilog、VHDL 以及他们的混合仿真。通过Modelsim软件,可以对Xilinx FPGA工程文件进行仿真,观察工程内变量的值和信号逻辑的变化,从而直观的分析设计中存在的逻辑错误和设计上的缺陷。
1、安装步骤:
1. 双击 modelsim-win64-10.1a-se.exe 文件开始安装。

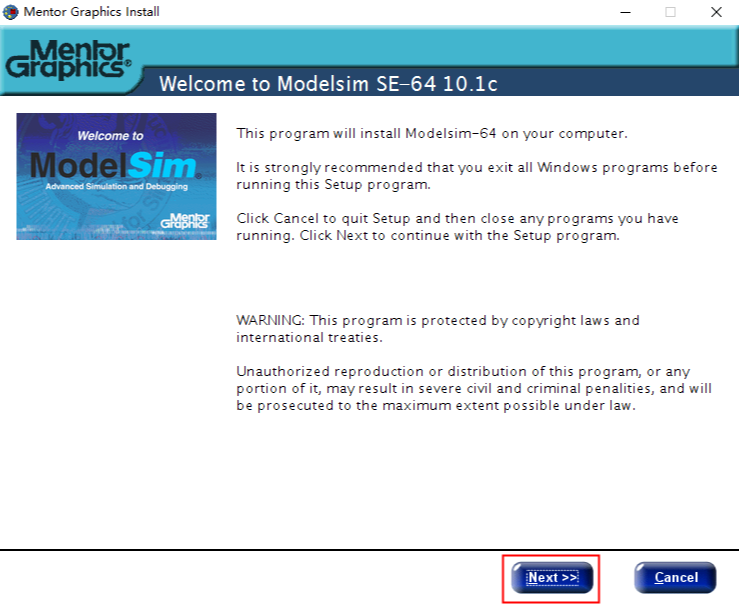

2. 双击.exe 文件后进入如下界面,点击 Next。

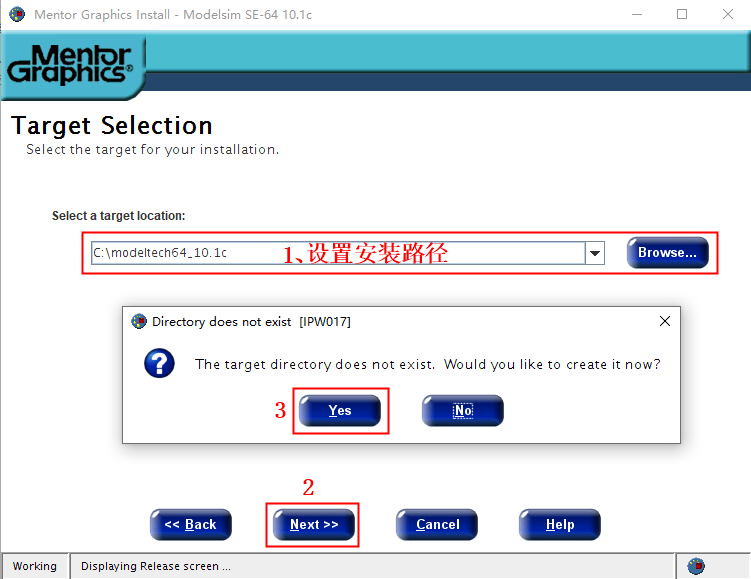

3. 红框1处选择安装路径,然后点击 Next。弹出窗口询问是否建立文件夹,选择Yes.

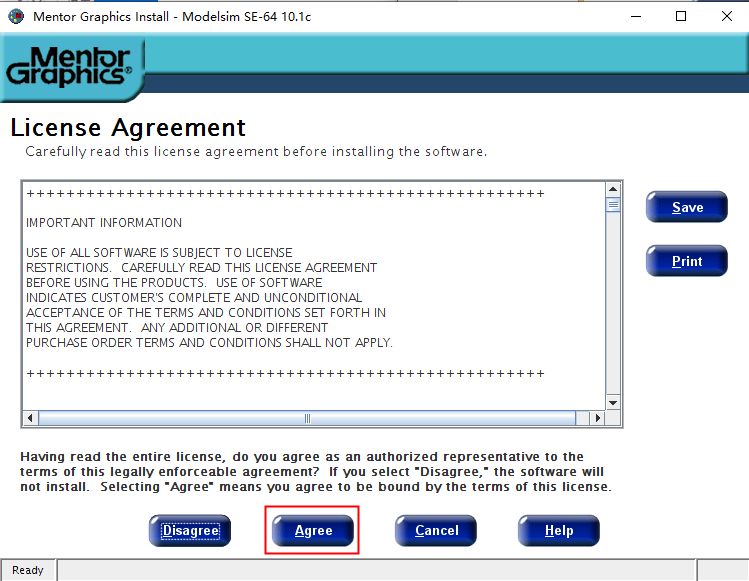

4. 此界面点击 Agree 即可进入下一步的安装
5. 接下来进入进度条界面,此过程中弹出的界面全部点击 Yes。

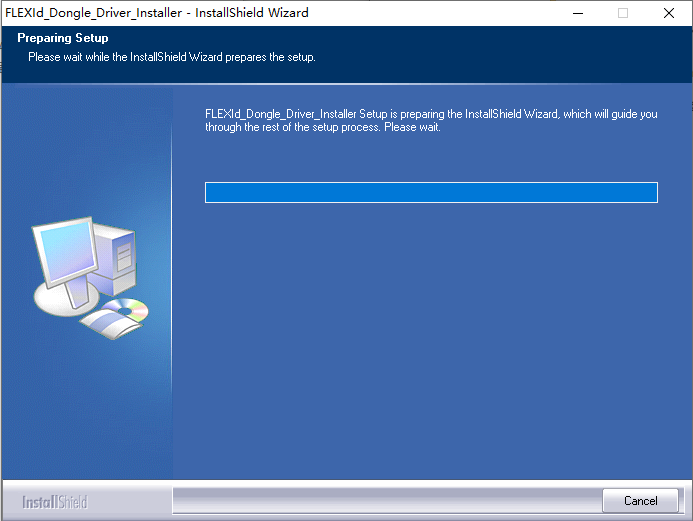

6. 此界面点击 Cancel, 进入下一个安装步骤。

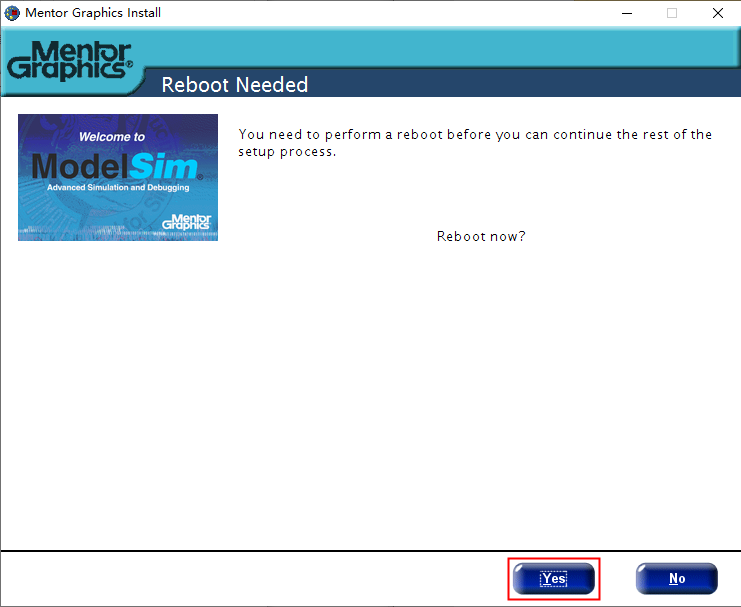

7. 点击Yes,电脑立即重启;点击 No,空闲时手动重启,大家自行选择。至此安装结束。
2、破解步骤:
1.接下来进行破解。
1) 首先将MentorKG.exe和patch_dll.bat文件复制到安装目录的win64 文件夹下。
2) 然后将Win64文件夹中的mgls64.dll和mgls.dll文件的只读属性去掉,运行patch_dll.bat,等待生成TXT格式的license文件,另存为到安装目录下,命名为LICENSE.TXT。
3) 恢复,mgls.dll和mgls64.dll两个文件的只读属性。

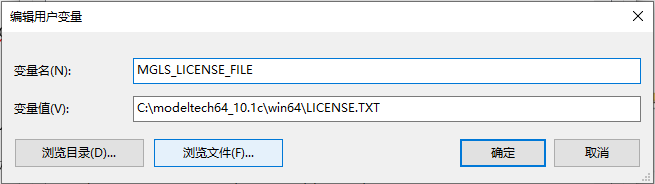

2.接下来添加系统环境变量,控制面板→系统和安全→系统→高级系统设置→环境变量→新建。变量名MGLS_LICENSE_FILE,变量值为 License.txt 的路径(点击浏览文件,找到License.txt文件,选中即可),然后点击“确定”结束。
四、Modelsim 仿真工具调用
作为modelsim讲解示例,本实验以实验八的呼吸灯实验为基础进行。实验目的是通过Modelsim软件仿真,在Modelsim上直观查看计数器变量值的变化和控制LED亮灭的信号电平变化。下面讲解如何在Modelsim工程以及如何对呼吸灯实验进行仿真。
1.在正式建立Modelsim仿真工程之前,将实验八呼吸灯的工程复制过来,然后建立一个文件夹,用于存放Modelsim工程,本实验建立的文件夹名为counter_sim。

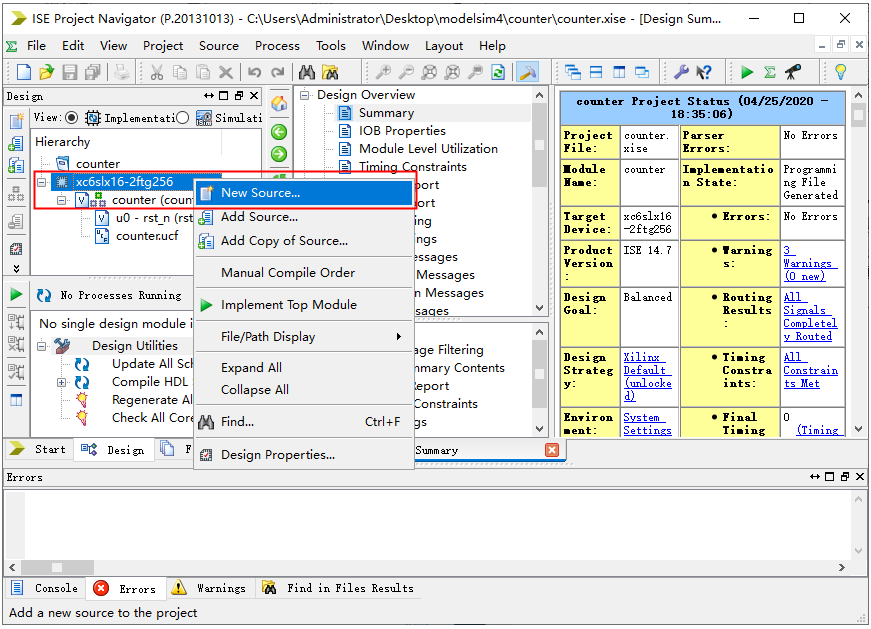

2.打开FPGA工程,右击,点击New Source。
3. 选择新建文件类型为Verilog Test Fixture,File name命名为counter_tb,然后点击Next。注意测试文件的存放路径,本实验将其和FPGA工程的源文件放到一起。

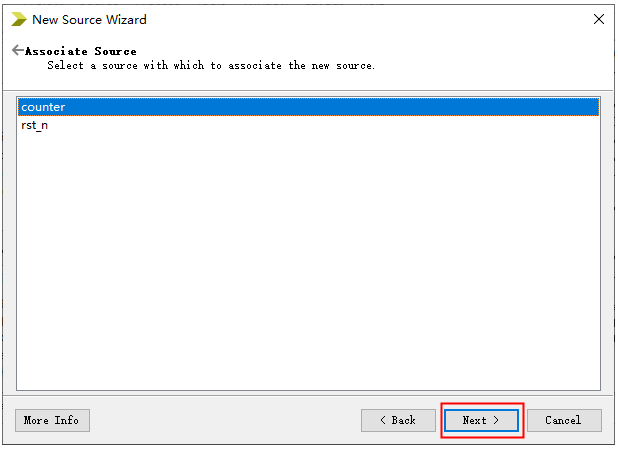

4. 点击Next。

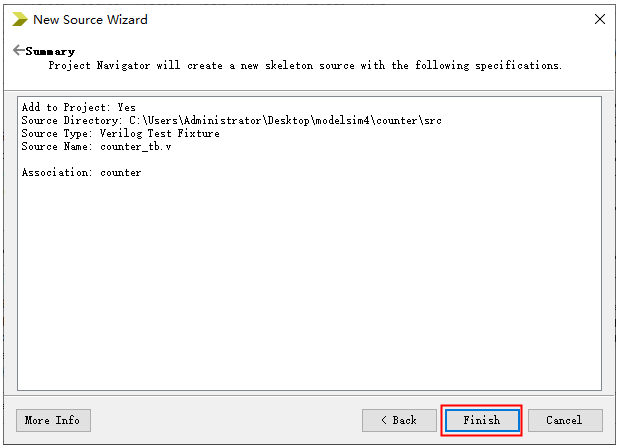

5. 点击Finish
6. 在工程代码编辑区可以看到下图所示内容,为ISE自动生成的测试文件代码。可以看到,测试文件例化了工程文件的顶层模块,并设置了仿真的时间单位和精度。并对时钟状态进行了初始化。如下图所示:

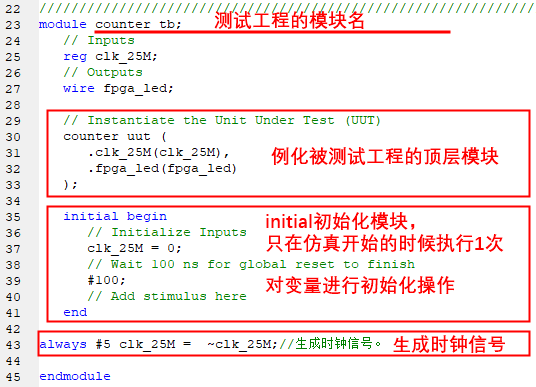

7.向测试文件中添加代码:always #5 clk_25M = ~clk_25M;生成时钟信号。产生模拟的时钟信号,测试文件主要包含内容如下图所示。可以看到,测试工程是将FPGA工程的顶层模块作为Modelsim工程的一个子模块,例化到测试工程中,并给予时钟等外部激励信号,并通过initial语句对激励信号赋初值。
a) Initial语句是顺序执行的,且仿真开始阶段只执行一次。Initial块内可以通过“# 数字”的方式实现延时控制。如“# 100”即等待100个时间单位后再执行下一条语句。因此可以通过延时控制模拟外部激励信号或者复位信号等。
b) Always 块内的语句是循环执行的,如添加的“always #5 clk_25M = ~clk_25M;”语句,即等待5个时间单位后clk_25M信号进行翻转,并循环执行,以此产生周期10个时间单位的模拟时钟信号。

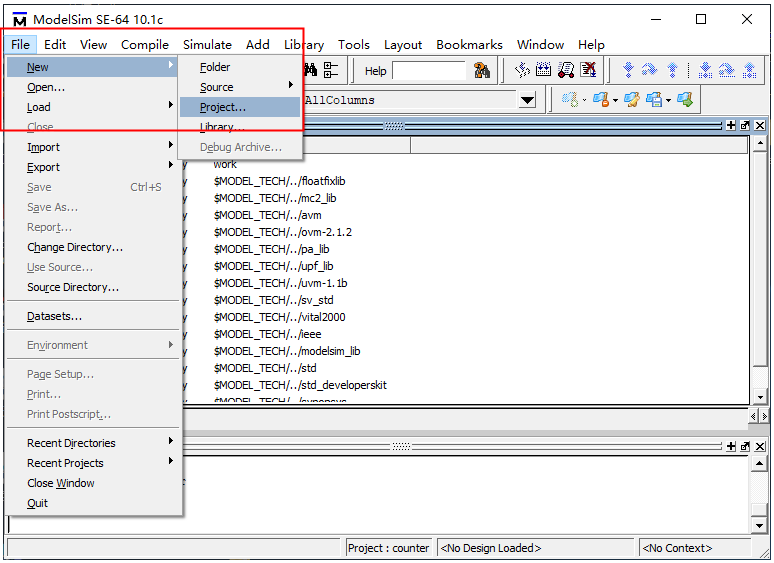

8.双击打开Modelsim软件,点击File New Project…,新建modelsim工程。
9.弹出窗中填写工程名字,最好和顶层文件名字一致。Project Location 是工作目录,通过点击Brose按钮,将目录选择为前面建立的文件夹cnt_sim。Default Library Name采用工具默认的work,然后点击OK。
10.弹出如下窗口,询问是建立新文件还是添加新文件;本实验是在实验八的基础上进行的,由已经编写完成的工程文件,因此这里点击Add Existing File,即添加文件。

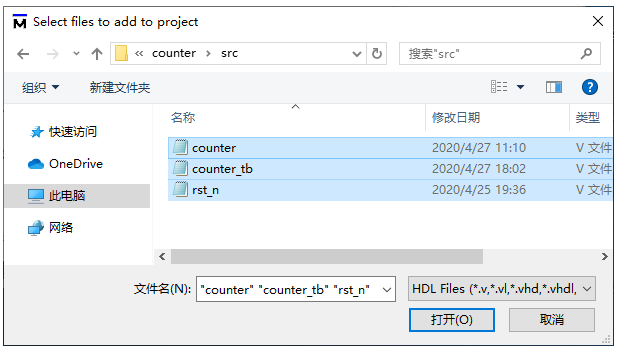

11.弹出窗口点击Browse,找到FPGA工程的源文件,选中后点击打开。
12.点击下图中OK。

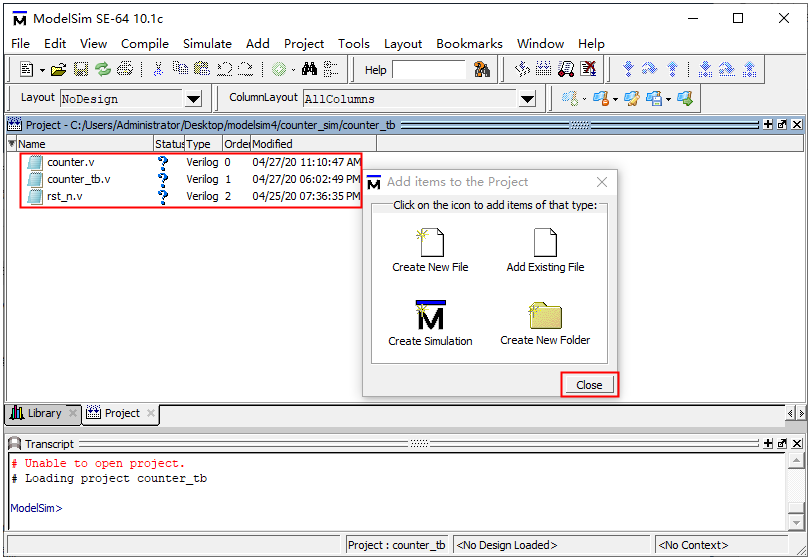

13.Project界面里可以看到源文件已经添加进去,点击Close关闭Add items to the Project界面。

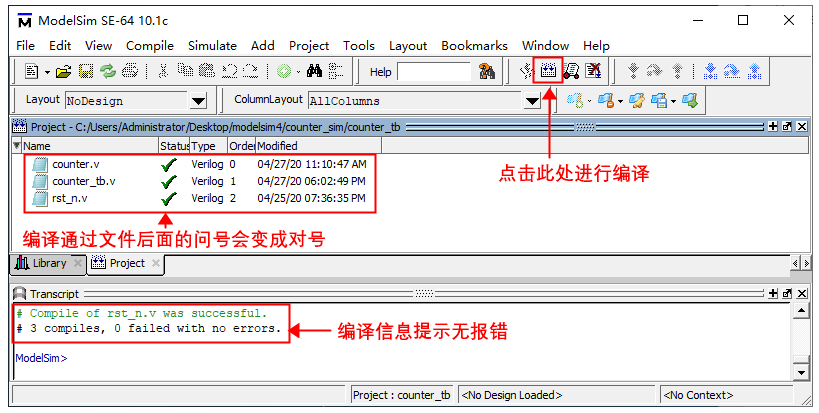

14.点击工具栏的编译按钮进行编译,编译完成无报错之后,如下图所示。

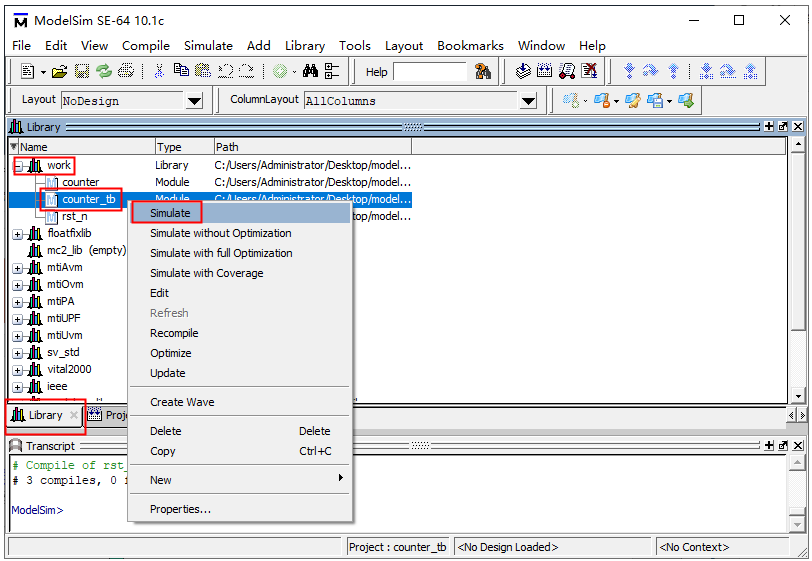

15.在Library中work目录下,选中测试文件counter_tb.v,双击或者右键点击Simulate。

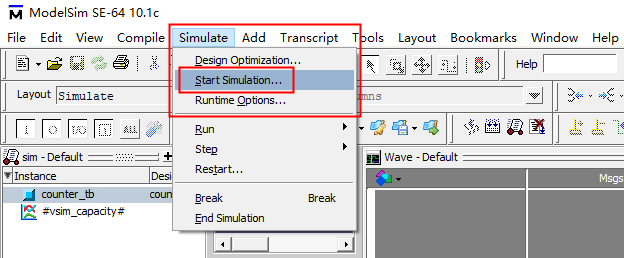

16.然后点击工具栏的SimulateStart Simulation…。

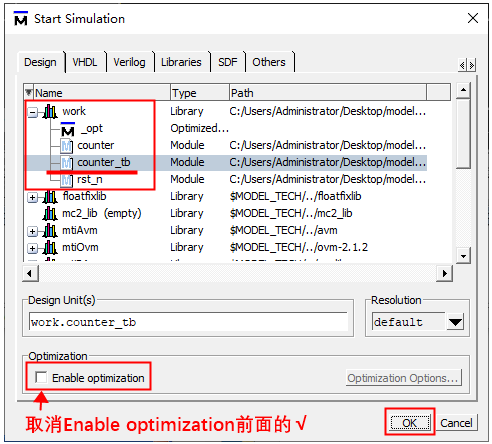

17.点击work前面的“+”,选中测试文件counter_tb,取消Enable optimization前面的“√”,然后点击OK。

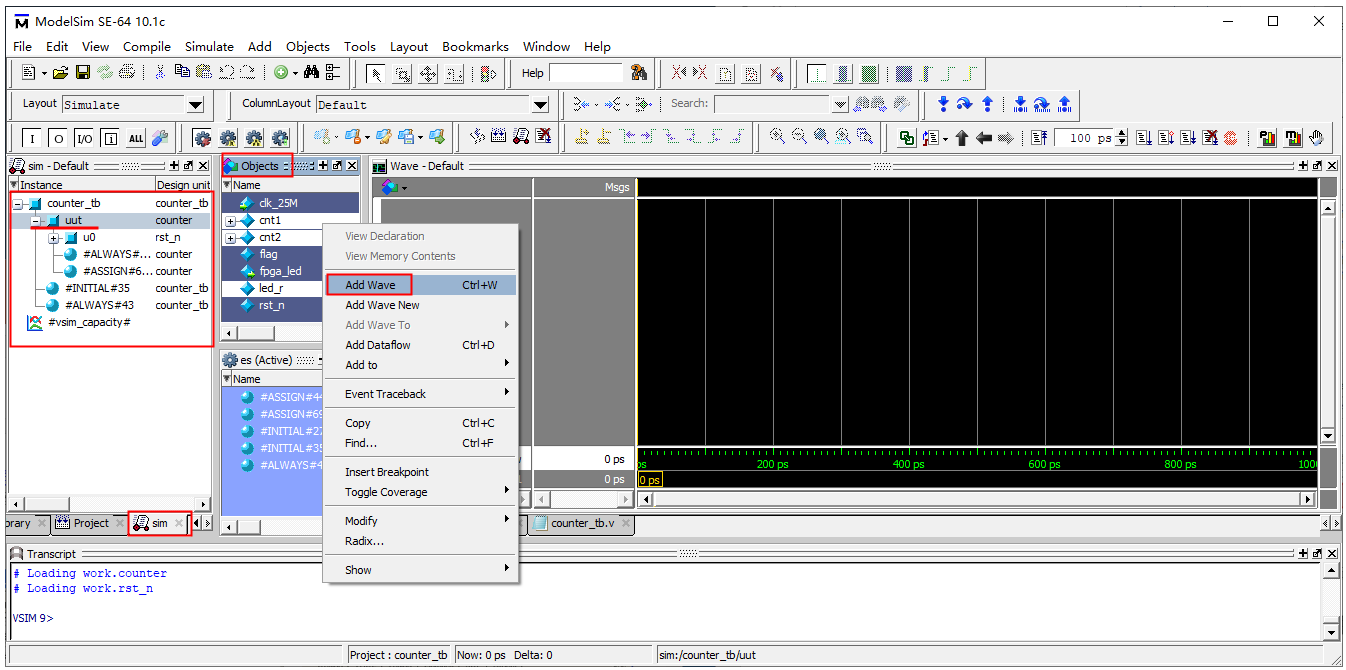

18. Sim页面选中counter_tb下的uut模块,可以看到Objects窗口出现counter模块的信号列表,选中该列表中需要观察的信号,右键点击Add Wave
19. 可以看到Wave界面已经添加了需要观察的信号,选中cnt1信号,右键点击,选择RadixUnsigned,将cnt1变量的值调整成无符号十进制显示。同样的操作将cnt2也调整成无符号十进制数显示。

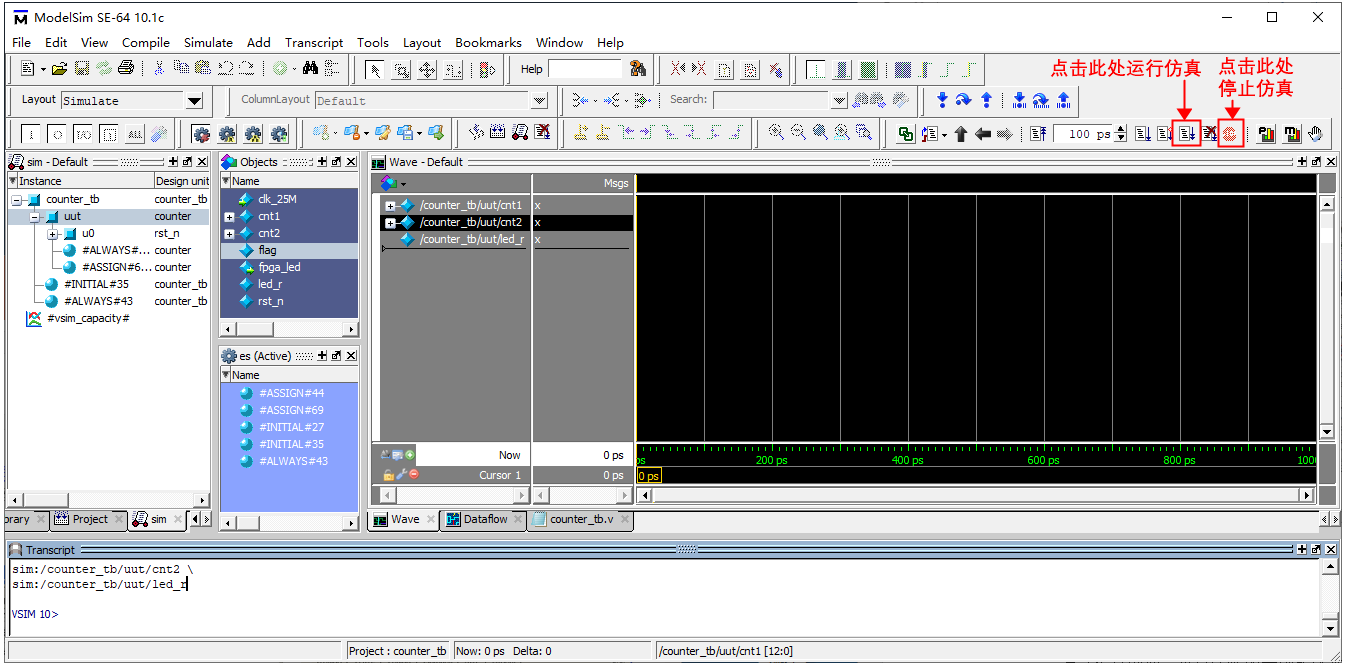

20. 点击Run-all,运行仿真。

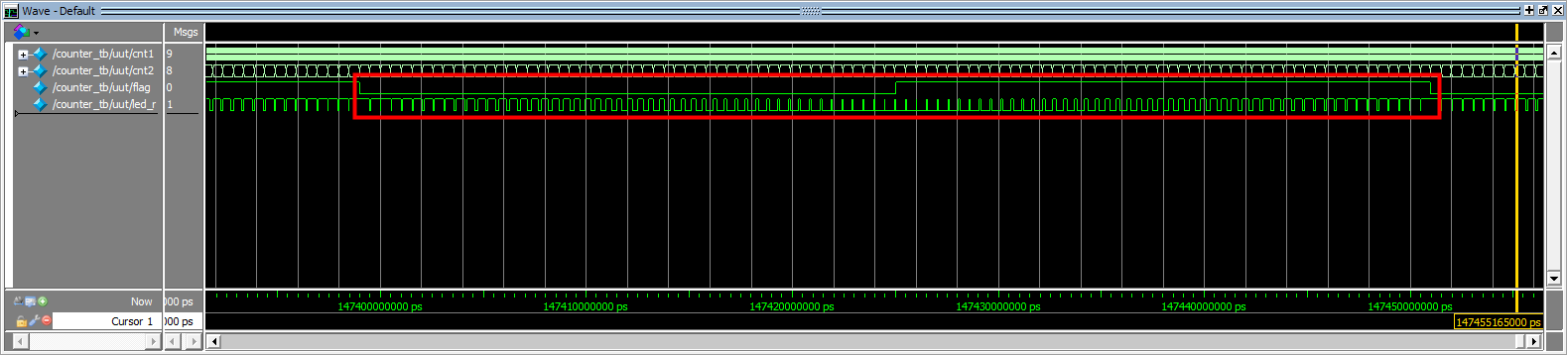

21. 可以直观的看到,led的控制信号的周期性变化,如下图所示(为了直观展示信号的周期变化,将counter文件中cnt1和cnt2的值累加到50后进行清零)。
五、实验现象
通过仿真波形,可以清晰的看到所添加信号波形的变化与程序所写的一致。
