1. 了解STM32 SDRAM结构。
2. 了解STM32 SDRAM特征。
3. 掌握SDRAM的使用方法。
4. 掌握STM32 HAL库中SDRAM属性的配置方法。
5. 掌握KEILMDK 集成开发环境使用方法。

1. iCore4 双核心板点击购买。
2. JLINK（或相同功能）仿真器点击购买。
3. Micro USB线缆。
4. Keil MDK 开发平台。
5. STM32CubeMX开发平台。
6. 装有WIN XP（及更高版本）系统的计算机。

• SDRAM，英文名是：Synchronous Dynamic Random Access Memory，即同步动态随机存储器，相较于SRAM（静态存储器），SDRAM具有：容量大和价格便宜的特点。STM32F767支持SDRAM，因此，我们可以外挂SDRAM，从而大大降低外扩内存的成本。
• 同步动态随机存取内存（SDRAM）是有一个同步接口的动态随机存取内存（DRAM）。通常DRAM是有一个异步接口的，这样它可以随时响应控制输入的变化。而SDRAM有一个同步接口，在响应控制输入前会等待一个时钟信号，这样就能和计算机的系统总线同步。时钟被用来驱动一个有限状态机，对进入的指令进行管线(Pipeline)操作。这使得SDRAM与没有同步接口的异DRAM(asynchronous DRAM)相比，可以有一个更复杂的操作模式。管线意味着芯片可以在处理完之前的指令前，接受一个新的指令。在一个写入的管线中，写入命令在另一个指令执行完之后可以立刻执行，而不需要等待数据写入存储队列的时间。在一个读取的流水线中，需要的数据在读取指令发出之后固定数量的时钟频率后到达，而这个等待的过程可以发出其它附加指令。
• SDRAM是多Bank结构，例如在一个具有两个Bank的SDRAM的模组中，其中一个Bank在进行预充电期间，另一个Bank却马上可以被读取，这样当进行一次读取后，又马上去读取已经预充电Bank的数据时，就无需等待而是可以直接读取了，这也就大大提高了存储器的访问速度。为了实现这个功能，SDRAM需要增加对多个Bank的管理，实现控制其中的Bank进行预充电。在一个具有2个以上Bank的SDRAM中，一般会多一根叫做BAn的引脚，用来实现在多个Bank之间的选择。
• SDRAM具有多种工作模式，内部操作是一个复杂的状态机。SDRAM器件的引脚分为以下几类。
  • （1）控制信号：包括片选、时钟、时钟使能、行列地址选择、读写有效及数据有效。
  • （2）地址信号：时分复用引脚，根据行列地址选择引脚，控制输入的地址为行地址或列地址。
  • （3）数据信号：双向引脚，受数据有效控制。
• SDRAM的所有操作都同步于时钟。根据时钟上升沿控制管脚和地址输入的状态，可以产生多种输入命令:
  • 模式寄存器设置命令
  • 激活命令
  • 预充命令
  • 读命令
  • 写命令
  • 带预充的读命令
  • 带预充的写命令
  • 自动刷新命令
  • 自我刷新命令
  • 突发停命令
  • 空操作命令
• 根据输入命令，SDRAM状态在内部状态间转移。内部状态包括模式寄存器设置状态、激活状态、预充状态、写状态、读状态、预充读状态、预充写状态、自动刷新状态及自我刷新状态。
• SDRAM支持的操作命令有初始化配置、预充电、行激活、读操作、写操作、自动刷新、自刷新等。所有的操作命令通过控制线CS#、RAS#、CAS#、WE#和地址线、体选地址BA输入。

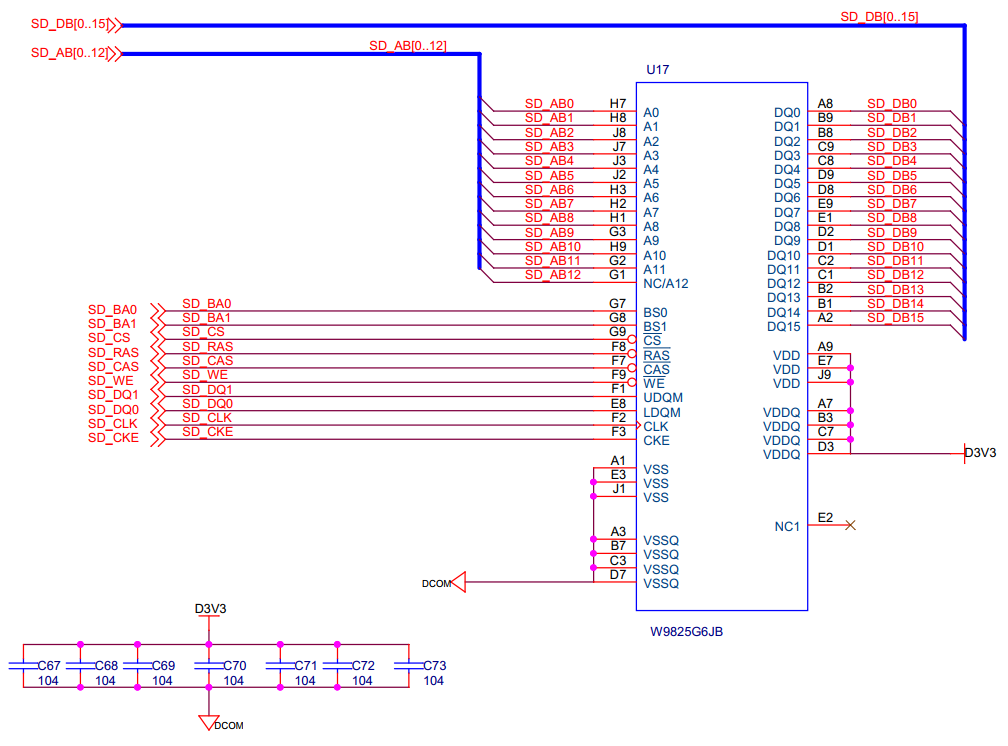

• SDRAM的信号线如图所示：

• SDRAM的存储单元（称之为：BANK）是以阵列的形式排列的，每个存储单元的结构示意图，如图所示：

• 对于这个存储阵列，我们可以将其看成是一个表格，只需要给定行地址和列地址，就可以确定其唯一位置，这就是SDRAM寻址的基本原理。而一个SDRAM芯片内部，一般又有4个这样的存储单元（BANK），所以，在SDRAM内部寻址的时候，先指定BANK号和行地址，然后再指定列地址，就可以查找到目标地址。
• SDRAM的存储结构示意图，如图下所示，寻址的时候，首先RAS信号为低电平，选通行地址，地址线A0~A12所表示的地址，会被传输并锁存到行地址译码器里面，最为行地址，同时BANK地址线上面的BS0，BS1所表示的BANK地址，也会被锁存，选中对应的BANK，然后，CAS信号为低电平，选通列地址，地址线A0~A12所表示的地址，会被传输并锁存到列地址译码器里面，作为列地址，这样，就完成了一次寻址。

• 在完成寻址以后，数据线DQ0~DQ15上面的数据会通过数据控制逻辑写入（或读出）存储阵列。特别注意：因为SDRAM的位宽，可以达到32位，也就是最多有32条数据线，在实际使用的时候，我们可能会以：8位、16位、24位和32位等宽度来读写数据，这样的话，并不是每条数据线，都会被使用到，未被用到的数据线上面的数据，必须被忽略，这个时候就需要用到数据掩码（DQM）线来控制了，每一个数据掩码线，对应8个位的数据，低电平表示对应数据位有效，高电平表示对应数据位无效。
• SDRAM的驱动需要用到一些命令，常用的命令如图所示：

int main(void)
{
  int i,j;
  /* MCU 配置*/
  /* 重置所有外设, 初始化Flash 接口和Systick. */
  HAL_Init();
  /* 系统时钟配置 */
  SystemClock_Config();
  /* 初始化所有已配置的外设 */
  MX_GPIO_Init();
    //SDRAM初始化
  BSP_SDRAM_Init();
  LED_BLUE_ON;
  //向SDRAM中写入0x5555并读取校验
  for(i = 0;i < SDRAM_SIZE;i++){
      write_sdram(i,0x5555);
    }
    for(i = 0;i < SDRAM_SIZE;i++){
        if(0x5555 != read_sdram(i)){
            while(1){
                LED_RED_ON;
                HAL_Delay(500);
                LED_RED_OFF;
                HAL_Delay(500);
            }
        }
    }
    //向SDRAM中写入0xAAAA并读取校验
    for(i = 0;i < SDRAM_SIZE;i++){
        write_sdram(i,0xAAAA);
    }
    for(i = 0;i < SDRAM_SIZE;i++){
        if(0xAAAA != read_sdram(i)){
            while(1){
                LED_RED_ON;
                HAL_Delay(500);
                LED_RED_OFF;
                HAL_Delay(500);
            }
        }
    }
    //向SDRAM中写入0x0000~0xFFFF并读取校验
    for(j = 0; j < 256; j++){
        for(i = 0;i < 65536;i++){
            write_sdram((65536 * j + i),i);
        }
    }
    for(j = 0; j < 256; j ++){
        for(i = 0;i < 65536;i++){
            if(i != read_sdram((65536 * j + i))){
                while(1){
                    LED_RED_ON;
                    HAL_Delay(500);
                    LED_RED_OFF;
                    HAL_Delay(500);
                }
            }
        }
    }

    //测试成功
    LED_BLUE_OFF;
    LED_GREEN_ON;
  while (1)
  {
  }
}

uint8_t BSP_SDRAM_Init(void)
{
  static uint8_t sdramstatus = SDRAM_ERROR;
  /* SDRAM设备配置 */
  /* SDRAM时钟频率为100Mhz的定时配置（系统时钟最高为200Mhz） */
  Timing.LoadToActiveDelay    = 2;
  Timing.ExitSelfRefreshDelay = 7;
  Timing.SelfRefreshTime      = 4;
  Timing.RowCycleDelay        = 7;
  Timing.WriteRecoveryTime    = 2;
  Timing.RPDelay              = 2;
  Timing.RCDDelay             = 2;

  sdramHandle.Init.SDBank             = FMC_SDRAM_BANK1;
  sdramHandle.Init.ColumnBitsNumber   = FMC_SDRAM_COLUMN_BITS_NUM_9;
  sdramHandle.Init.RowBitsNumber      = FMC_SDRAM_ROW_BITS_NUM_13;
  sdramHandle.Init.MemoryDataWidth    = SDRAM_MEMORY_WIDTH;
  sdramHandle.Init.InternalBankNumber = FMC_SDRAM_INTERN_BANKS_NUM_4;
  sdramHandle.Init.CASLatency         = FMC_SDRAM_CAS_LATENCY_3;
  sdramHandle.Init.WriteProtection    = FMC_SDRAM_WRITE_PROTECTION_DISABLE;
  sdramHandle.Init.SDClockPeriod      = SDCLOCK_PERIOD;
  sdramHandle.Init.ReadBurst          = FMC_SDRAM_RBURST_ENABLE;
  sdramHandle.Init.ReadPipeDelay      = FMC_SDRAM_RPIPE_DELAY_1;
  /* SDRAM控制器初始化 */
  BSP_SDRAM_MspInit(&sdramHandle, NULL); /* __weak函数可以被应用程序重写*/
  if(HAL_SDRAM_Init(&sdramHandle, &Timing) != HAL_OK)
  {
    sdramstatus = SDRAM_ERROR;
  }
  else
  {
    sdramstatus = SDRAM_OK;
  }
  /* SDRAM初始化顺序 */
  BSP_SDRAM_Initialization_sequence(REFRESH_COUNT);
  return sdramstatus;
}



#define SDRAM_SIZE SDRAM_DEVICE_SIZE
#define write_sdram(offset,data) *(volatile unsigned short int *)(SDRAM_DEVICE_ADDR + (offset << 1)) = data
#define read_sdram(offset) *(volatile unsigned short int *)(SDRAM_DEVICE_ADDR + (offset << 1))

1. 把仿真器与iCore4的SWD调试口相连（直接相连或者通过转接器相连）；
2. 把iCore4通过Micro USB线与计算机相连，为iCore4供电；
3. 打开Keil MDK 开发环境，并打开本实验工程；
4. 烧写程序到iCore4上；
5. 也可以进入Debug模式，单步运行或设置断点验证程序逻辑。

• 上电即开始读写SDRAM测试，测试过程中，蓝色LED点亮，如果出现错误，红色LED闪烁，测试成功，绿色LED点亮。
