实验十三:SPI通信实验——基于SPI总线的ARM与FPGA通信

一、 实验目的与意义

  1. 掌握SPI通信协议及实现方法。
  2. 掌握QuartusII的使用方法。

二、 实验设备及平台

  1. iCore4 双核心板点击购买
  2. Blaster(或相同功能)仿真器点击购买
  3. JLINK(或相同功能)仿真器。
  4. Micro USB线缆。
  5. Keil MDK 开发平台。
  6. Quartus开发平台。
  7. 电脑一台。

三、 实验原理

1.SPI简介

  • SPI是串行外设接口(Serial PeripheralInterface)的缩写。SPI,是一种高速的,全双工,同步的通信总线,并且在芯片的管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便,正是出于这种简单易用的特性,如今越来越多的芯片集成了这种通信协议。SPI的通信原理很简单,它以主从方式工作,这种模式通常有一个主设备和一个或多个从设备,需要至少4根线,事实上3根也可以(单向传输时)。也是所有基于SPI的设备共有的,它们是SDI(数据输入)、SDO(数据输出)、SCLK(时钟)、CS(片选)。
  • SPI硬件接口:
    • MISO :主设备数据输入,从设备数据输出
    • MOSI :主设备数据输出,从设备数据输入
    • SCLK :时钟信号,由主设备产生
    • CS :从设备片选信号,由主设备控制

2.SPI功能说明

  • SPI时钟极性和相位:
    • CPOL决定时钟空闲时的稳定电平,对主/从都有效
    • CPOL=0:空闲时低电平
    • CPOL=1:空闲时高电平
    • CPHA决定数据采样时刻
    • CPHA=0:第一个时钟延开始采样MSBit
    • CPHA=1:第二个时钟延开始采样MSBit
  • SPI总线四种工作方式 SPI 模块为了和外设进行数据交换,根据外设工作要求,其输出串行同步时钟极性和相位可以进行配置,时钟极性(CPOL)对传输协议没有重大的影响。如果 CPOL=0,串行同步时钟的空闲状态为低电平;如果CPOL=1,串行同步时钟的空闲状态为高电平。时钟相位(CPHA)能够配置用于选择两种不同的传输协议之一进行数据传输。如果CPHA=0,在串行同步时钟的第一个跳变沿(上升或下降)数据被采样;如果CPHA=1,在串行同步时钟的第二个跳变沿(上升或下降)数据被采样。SPI主模块和与之通信的外设备时钟相位和极性应该一致。如图13-1所示

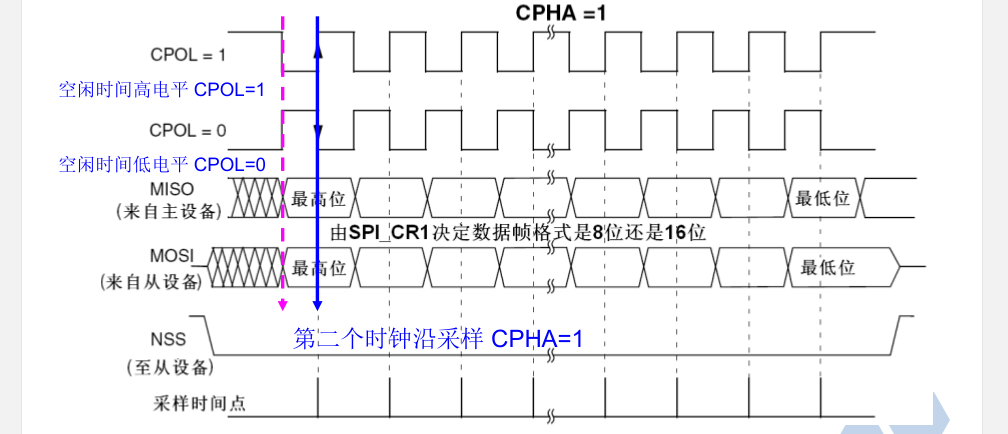

图13-1

3.SPI通信指令表

指令名称 字节1 字节2 字节3 字节4
器件ID 01h
写数据长度 02h A15~A8 A7~A0
写数据 04h A15~A8 A7~A0 数据(直至写完所有数据)
读数据长度 05h A15~A8 A7~A0
读数据 07hA15~A8 A7~A0 数据(直至读完所有数据)
读错误信息 08h
  • ARM与FPGA通信采用的是半双工式通信,FPGA通过识别指令完成与ARM的交互。
  • 器件ID指令为01h,接下来为两字节的伪指令,第四字节仍为伪指令读取ID标志。
  • 写数据长度指令02h,接下来两个字节为写数据的长度,先发高字节,后发低字节,接下来为一个字节的伪指令00h。
  • 写数据指令为04h,接下来为两字节的地址指令,后为要写入的数据,数据写入完毕以伪指令00h结束数据传输。
  • 读数据长度指令05h,接下来两个字节为写数据的长度,先发高字节,后发低字节,接下来为一个字节的伪指令00h。
  • 读数据指令为07h,接下来为两字节的地址指令,其后为伪指令00h开始读取数据进行数据传输,第五字节以后为要读取的数据。
  • 读错误信息指令08h,FPGA接收数据是否出错,先发送两个字节的伪指令,第四字节仍为伪指令读取错误标志信息。

4、本实验实现方式

  • 通过FPGA建立的SPI模块对外提供的SCLK、CS、MOSI、MISO接口与STM32的SPI相连接,Commix串口精灵与STM32通过串口连接,实现三者之间的通信。本实验中,Commix串口精灵向STM32发送数据,STM32的RXD端口接收数据,然后,通过TXD端口把数据发送至FPGA,STM32起到一个桥梁作用。程序运行后,FPGA定时向STM32发送数据,经过STM32发送至串口精灵显示出来。下图为实验原理图。

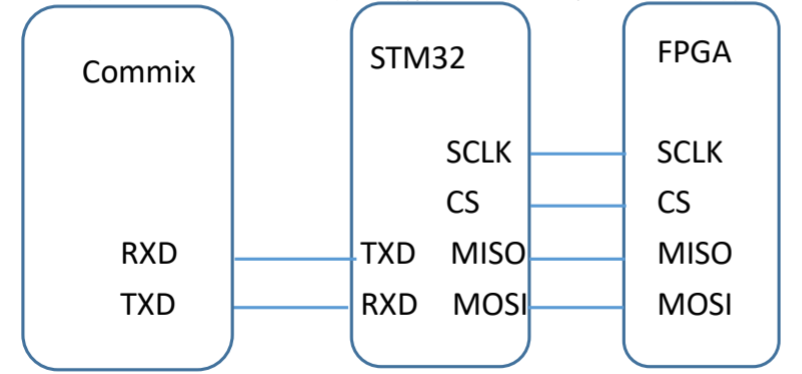

实验原理图

四、 代码讲解

  • 本实验基于ARM+FPGA构架,通过ARM首先发送查询ID指令,然后依次通过指令设置写数据的长度、写数据地址、读数据的长度、读数据的地址,然后对比写入数据和读出数据是否一致判断数据是否写入成功,从而基于SPI总线实现ARM与FPGA之间的通信。
  • 实现ARM与FPGA通信,对FPGA而言,其关键就在于SPI时序的模拟,实现SPI数据的接收与发送,实现数据与传输信号之间的串并转换。FPGA首先接收ARM指令,然后解析指令,存储相应的信息与数据,并根据指令需求将相应的指令数据放到SIMO总线上,等待ARM读取,从而实现两者之间的数据交互。SPI时序的硬件语言描述如下:
////////////////按字节接收SPI发送过来的数据//////////////
///////接收模块///////
reg[3:0]i;
reg[7:0]data_in;
reg [39:0]temp_data,data;

always@(posedge spi_clk or negedge rst_n)
	if(!rst_n)
	    begin
		i <= 4'd0;
		temp_data <= 40'd0;
		data <= 40'd0;
		data_in <= 8'd0;
	    end
	else case(i)   //从高位开始接收数据,每8个spi_clk时钟接收一个Byte
		4'd0:
		    begin
			i <= i + 1'd1;
			data_in <= {data_in[6:0],spi_mosi};
			temp_data <= {temp_data[31:0],data_in};
			if(data_in == 8'd13)
			    begin
			        data <= temp_data;
			    end
			else
			    begin
				data <= data;
			    end
			end
		4'd1,4'd2,4'd3,4'd4,4'd5,4'd6:
			begin
			    i <= i + 1'd1;
			    data_in <= {data_in[6:0],spi_mosi};
			end
		4'd7:begin
			    i <= 4'd0;
			    data_in <= {data_in[6:0],spi_mosi};
			end
		default: i <= 4'd0;
	endcase

/*对比接收数据*/
reg [2:0]led;

always@(posedge clk_25m or negedge rst_n)
	if(!rst_n)
	    begin
		led <= 3'b101;
	    end
	else if (data == ledr)
		led <= 3'b011;                  //红灯亮
	else if (data == ledg)
		led <= 3'b101;			//绿灯亮
	else if (data == ledb)
		led <= 3'b110;			//蓝灯亮

assign {led_red,led_green,led_blue} = led;

//--------------------------delay----------------------------//
	reg spi_clk_r;
	always@(posedge clk_25m or negedge rst_n)
		if(!rst_n)
		    begin
			spi_clk_r <= 1'd1;
		    end
		else
			spi_clk_r <= spi_clk;

//--------------------------spi_miso----------------------------//
/*发送模块*/
reg [39:0]data_out;
reg [5:0]j;
reg spi_out;
always@(negedge spi_clk_r or negedge rst_n)
	if(!rst_n)
		begin
		    data_out <= hello;
		    spi_out <= 1'd0;
		    j <= 6'd0;
		end
	else case(j)  //连续40个spi_clk_r时钟发送“hello”字符串
		6'd0:
		    begin
			{spi_out,data_out[39:1]} <= data_out;
			j <= j + 1'd1;
		    end
		6'd39:
		    begin
			{spi_out,data_out[39:1]} <= data_out;
			data_out <= hello;
			j <= 6'd0;
		    end
		default:
		    begin
			{spi_out,data_out[39:1]} <= data_out;
			j <= j + 1'd1;
		    end
	endcase

五、 实验步骤

1、把仿真器与iCore4的SWD调试口连接(直接相连或者通过转换器相连)。
2、将USB-Blaster与iCore4的JTAG调试口相连。
3、将跳线帽插在USB_UART。
4、把iCore4(USB_UART)通过Micro USB线与计算机相连,为iCore4供电。如图13-2所示:
图13-2 5、打开串口精灵,找到对应口打开,如下图。
图13-3 6、打开KeilMDK开发环境,并打开实验工程。
7、将ARM程序下载至iCore4。
8、打开QuartusII开发环境,并打开实验工程。
9、将FPGA程序下载至iCore4
10、输入串口命令,观察实验现象。

六、 实验现象

  • 在Commix上发送命令后,对应的ARM和FPGA的LED灯亮,同时接收显示:hello
串口命令发送格式 ARM_LED现象 FPGA_LED灯现象
LEDR\CR\LF 红灯亮 红灯亮
LEDG\CR\LF 绿灯亮 绿灯亮
LEDB\CR\LF 蓝灯亮 蓝灯亮
