实验七:状态机实验——两段状态机描述

一、 实验目的与意义

  1. 掌握两段式状态机的描述方法。
  2. 掌握宏定义、参数变量的使用方法。
  3. 掌握QuartusII的使用方法。

二、 实验设备及平台

  1. iCore4 双核心板。
  2. Blaster(或相同功能)仿真器。
  3. Micro USB线缆。
  4. QuartusII开发平台。
  5. 电脑一台。

三、 实验原理

  • 状态机是一种设计思想,通常由组合逻辑和寄存器两部分组成。寄存器用于存储状态,组合逻辑完成状态译码和产生输出信号。状态机的组成有3各基本要素:状态、输入和输出。其中状态是用来划分逻辑顺序和时序规律的变量;输入指的是状态机进入每个状态的条件;输出指的是在某种状态下发生的事件。
  • 描述状态机关键是要描述清楚状态机的三个要素,即如何进行状态转移、每个状态的输出是什么、状态转移的条件是什么等。在Verilog硬件描述时,状态机有3种常用的描述方法:一段式、二段式和三段式。
  • 二段式状态机的整个功能由两个模块完成,一个always模块采用同步时序的方法描述状态转移,另一个模块采用组合逻辑的方式判断状态转移条件,描述状态转移规律,两者结合功能完成状态机功能。
  • 二段式与一段式状态机相比,将同步时序和组合逻辑分别放在不同的always模块中,不仅便于阅读、理解、维护,更重要的是利于综合器优化代码,利于用户添加合适的时序约束条件,利于布局布线实现设计。在二段式描述中,常采用组合逻辑描述状态的输出,这种组合逻辑有产生毛刺的可能性,且不利于约束,这也是二段式描述的缺点。
  • 本实验以实验二按键实验的程序为例,即使用按键控制LED状态的转移。依次按下按键三色LED灯会按照红、绿、蓝、红……的顺序依次点亮。以按键信号的下降沿作为状态转移的触发信号来实现状态跳转,通过状态跳转改变三色led的状态。在其中一个always模块采用同步时序描述状态转移,在另一个模块中判断状态转移条件、描述状态转移的规律,在最后一个模块中描述led输出状态,实现控制led。

四、 代码讲解

  • 本实验状态机的主要功能是通过状态切换实现按键控制led颜色切换的功能,led_cnt=0状态,点亮红灯;按键按下,状态跳转到led_cnt=1状态,点亮绿灯;按键按下,状态跳转到led_cnt=2状态,点亮蓝灯;以此循环实现按键控制三色led灯的切换。其代码如下:
//控制led亮灭的状态机
//状态机流程,上电复位后进入空闲状态,并点亮红色led,然后等待按键按下
//当检测到按键的下降沿时,led_cnt加1,加至2时,清零,并依此循环
//依此来实现按键控制三色led状态切换的功能
reg [1:0]led_cnt;//led_cnt三个状态,0、1、2,代表三色led的红、绿、蓝
reg ledr,ledg,ledb;

//状态跳转逻辑设计always块,检测到按键下降沿,切换led_cnt值
always@(negedge key_state or negedge rst_n)
	if (!rst_n)
	    begin
		led_cnt <= 2'd0;
	    end
	else if (led_cnt == 2'd2)
	    begin
		led_cnt <= 2'd0;
	    end
	else led_cnt <= led_cnt + 1'd1;

//逻辑输出,根据led_cnt来切换led状态
 always@(posedge clk_25m or negedge rst_n)
	if (!rst_n)
	    begin
		ledr <= 1'd1;
		ledg <= 1'd1;
		ledb <= 1'd1;
	    end
	else case(led_cnt)
		2'd0:	        //红灯亮
			begin
				ledr <= 1'd0;
				ledg <= 1'd1;
				ledb <= 1'd1;
			end
		2'd1:		//绿灯亮
			begin
				ledr <= 1'd1;
				ledg <= 1'd0;
				ledb <= 1'd1;
			end
		2'd2:		//蓝灯亮
			begin
				ledr <= 1'd1;
				ledg <= 1'd1;
				ledb <= 1'd0;
			end
		default:	//都不亮
			begin
				ledr <= 1'd1;
				ledg <= 1'd1;
				ledb <= 1'd1;
			end
		endcase

五、 实验步骤及实验结果

图7-1

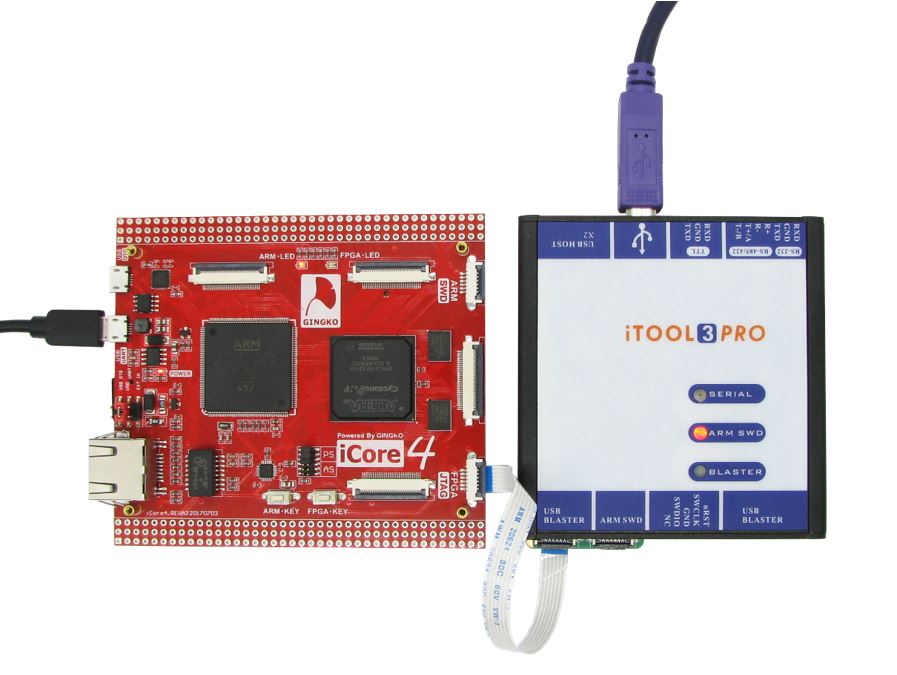

  1. 将硬件正确连接,如图7-1所示。
  2. 将编写好的代码进行编译,并下载到开发板中;
  3. 观察实验现象——依次按下按键,三色led灯状态按红、绿、蓝、红……切换。

六、 拓展实验

  1. 通过Signaltap II采样led_cnt信号和led输出信号,观察信号变化。
