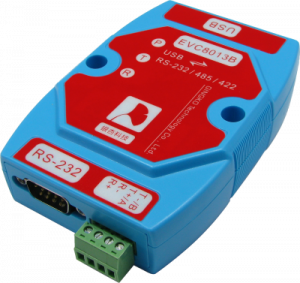

EVC8013B USB<>RS-232/485/422 三合一磁耦合隔离转换器

产品简介

EVC8013B三合一磁耦隔离转换器（USB转RS-232/RS-485/RS-422),拥有防雷、TVS保护和过流保护三级防护。它是在EVC8013的基础上，改变RS-232的输出形式，直接DB9输出方便实用。本产品采用iCoupler磁耦合隔离技术，隔离电压高达2500Vrms，安全可靠，性能强。

驱动下载

Windows 7 /8 /10 系统： cdm21228_setup.zip
Mac OS X 10.3 ~ 10.8：https://ftdichip.com/wp-content/uploads/2020/10/FTDIUSBSerialDriver_v2_2_18.dmg
Mac OS X 10.9 ~ 10.13：https://ftdichip.com/wp-content/uploads/2021/10/FTDIUSBSerialDriver_v2_4_2.dmg
Mac OS X 10.14：https://ftdichip.com/wp-content/uploads/2023/09/FTDIUSBSerialDriver_v2_4_4.dmg
Windows CE系统：http://www.ftdichip.com/Drivers/VCP.htm
Android系统：[4.0及以后直接支持]
Linux系统： [3.0 及以后的内核直接支持]

技术指标

项目	属性
波特率	300~460800bps
隔离方案	采用ADI高性能磁偶隔离方案
输出接口	RS-232(标准DB9底座)、RS-485和RS-422，分时复用
隔离电压	2500Vrms
接口方案	超稳定FT232RL芯片
负载性能	RS-485可挂接256个节点（如果负载支持）
输出保护	防雷+TVS保护+滤波网络
供电范围	4.75～5.25V
工作指示	供电指示、发送指示、接收指示
操作系统	支持Windows、Linux、MAC、Android、Windows CE
安装方式	标准导轨/卡扣安装
工作温度	-40℃～85℃工业级
保修政策	保修一年，终身成本维修
机械尺寸	112.5×72×25.5(mm)（长×宽×高）

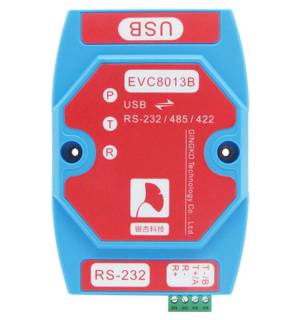

功能介绍

①RS-232接口（DB9座）：

此接口使用时三个引脚有效,连接方式为交叉相连。
连线时，其连接方式为：
2脚：RXD，RXD接TXD
3脚：TXD，TXD接RXD
5脚：GND，GND接GND

②RS-485/422复用端口：

当作为RS-485使用时，连接方式为直连：
T-/B:  RS-485B信号（差分负信号）， B接B
T+/A：RS-485A信号（差分正信号）,  A接A
R-/R+ 悬空
当作为RS-422使用时，连接方式为交叉相连：
T-/B：422发送负信号，T-接R-
T+/A：422发送正信号，T+接R+
R-：422接收负信号，R-接T-
R+：422接收正信号，R+接T+

③USB接口（USB_B型）：

通过USB线缆为设备供电及通信

④LED状态指示：

P：电源指示灯
T：发送指示灯
R：接收指示灯

物品清单

EVC8013B USB<>RS-232/485/422三合一磁耦合隔离转换器
高质量USB方口线缆
安装导轨
驱动光盘
说明书

版本	日期	作者	修改内容
银杏科技有限公司旗下技术文档发布平台
技术支持电话	0379-69926675-801
技术支持邮件	Gingko@vip.163.com
购买链接	点击购买
V1.0	20181006	sean	初次建立
