EVC8021智能RS-232<>RS-485/422隔离转换器


产品简介

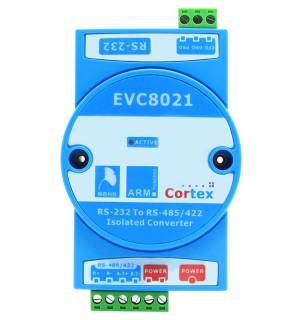

EVC8021智能RS-232<>RS-485/422隔离接口转换器(以下简称转换器)采用全电气隔离方案,配合32位微处理器,利用专有技术,实现了智能化的RS-232到RS-485/422之间的数据交换。

转换器内置高性能电源转换电路,供电电压范围宽至7.5V~36V且效率高达90%以上,此特性为长时间工作提供保障。转换器内置1500V双隔离电源模块,使得供电输入、RS-232接口、RS-485/422接口三者之间完全隔离,此特性为安全传输及接口性能提供硬件保证。

转换器内置32位的高性能ARM微处理器,它不但能完成参数保存、功能控制等,而且可以完成智能协议帧分析,从而控制传输方向。转换器支持用户固件升级功能,为后期功能升级和bug修复提供技术保证。

技术指标

  1. 支持RS-232转RS-422全双工模式;
  2. 支持RS-232转RS-485模式(RTS方向控制);
  3. 支持自动方向控制RS-232转RS-485模式;
  4. 智能协议帧分析技术,控制传输方向,业界首创;
  5. 内置高速32位ARM处理器,性能强,实时性高;
  6. 支持用户固件升级,功能无限升级;
  7. 支持程控配置模式,掉电存储参数,不用开盖操作拨码开关;
  8. 供电、RS-232、RS-485相互隔离,安全可靠;
  9. 宽电压输入,范围达7.5V~36V,现场使用方便;
  10. 自带供电极性变换,电源输入无极性要求;
  11. 配有专用配置软件,方便批量使用操作;
  12. 标准亚当模块,导轨安装。

接口说明

① RS-485/422复用端口:

 当作为RS-485接口时:
     ■  A.T+:RS-485 A信号,即差分正信号。
     ■  B.T-:RS-485 B信号,即差分负信号。
 当作为RS-422接口时:
     ■  A.T+:发送正信号。
     ■  B.T-:发送负信号。
     ■  R+:接收正信号。
     ■  R-:接收负信号。

②、③电源接口:

     两端口内部连接在一起,为了现场使用方便,提供两种供电接口形式,使用时只需要连接一个即可。
     供电端口可连接7.5V~36V直流电压,接线不分正负。

④ 功能配置及固件升级跳线口:

    ■ PRO:悬空处于正常工作状态。通过导线与GND短路则处于固件升级状态。
    ■ GND:地信号,用于辅助配置。
    ■ CFG:悬空处于正常工作状态。通过导线与GND短路处于配置状态。

⑤ RS-232端口:

   当处于正常工作模式时,此端口充当接口转换器的RS-232端口角色。当处于固件升级模式时,此端口负责传输升级固件。
   当处于配置模式时,此端口负责输入、输出配置参数。

原理介绍

①供电单元:

为了适应复杂的工业应用场合,隔离转换器内置了宽电压输入电路,输入范围可达7.5V~36V。另外为了现场使用方便,隔离转换器配备了两种电源输入模式:一种为常用的DC005适配器接口;一种为接线端子方式。两种供电模式内部连接在一起,使用时只需要接通一个即可。

②微处理器单元:

此单元是接口转换器的核心,包含高性能32位Cortex内核微处理器,它不但保证了接口转换器的高实时性,而且提高了接口转换器的智能化程度。

③RS-232接口单元:

RS-232接口单元包括电平转换电路和接口保护电路两部分。其中电平转换电路负责把RS-232端的标准信号转换成TTL电平以便接口转换和逻辑处理。

④逻辑控制单元:

逻辑控制单元是接口转换器的主要组成部分,用于配合微处理器完成模式切换、串口信号控制等功能。

⑤RS-485/422接口单元:

此单元包括信号隔离电路、接口转换电路及接口保护电路三部分。其中隔离电路使用性能优良的磁耦隔离方案,接口转换电路实现了RS-485/422双接口兼容设计,以实现不同的工作模式。接口保护电路实现了抗静电、浪涌和雷击等高性能保护。

参数配置

接口转换器包含两种工作模式,分别为:①RS-232转RS-422模式;②RS-232转RS-485模式。其中RS-232转RS-485模式又包含RTS方向控制和自动方向控制两种模式。

为了区别于正常的接口转换模式,本设备预留了配置端口(标号为CFG,即CONFIG),进入参数配置模式的顺序为:

①使用导线连接CFG端口与GND公共端(如下图所示);

②重新对接口转换器上电;

③确认LED为蓝色(或绿色);

④通过RS-232接口连接计算机,并使用软件配置接口转换器。

参数配置功能支持下表几个命令。可以通过串口调试软件来配置接口转换器,或者通过附带的专用软件来配置接口转换器。

命令名称 命令形式 注释
查询系统信息*idn?返回系统信息。
查询参数 *idn?返回工作模式
转RS-422模式conf.422RS-232转RS-422工作模式。
转RS-485模式 (RTS控制方向)conf.485.rtsRS-232转RS-485工作模式,RTS信号控制方向。
转RS-485模式 (自动方向控制)conf.485.auto.x.yRS-232转RS-485工作模式,自动控制数据方向,x代表波特率,为300~115200,y为9~12四个数字中的一个。
  1. 波特率为300、600、1200、2400、4800、9600、19200、38400、57600、115200中的一个。
  2. 配置模式时,接口转换器的通信参数为[ 波特率 9600,8,1,无校验 ]
  3. 命令以“回车0符x0d+”“换行符0x0a”结尾,接口转换器检测到这两个字符才识别命令。
  4. 位数需要通过UART参数计算。UART协议的传输位数之和的计算公式为:起始+ 数据 + 停止 + 校验 =总位数

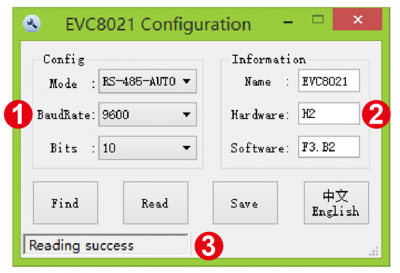

为了方便用户配置、使用接口转换器,银杏公司官方提供了一个专用配置软件evc8021_config.exe,其位于光盘EVC8021文件夹下的Tools文件夹内。打开软件如图所示,如果连接好硬件设备,则软件会自动查找到EVC8021设备。

【查找(Find)】: 用于查找模块,如果硬件连接完成后点击此按钮,则软件会发现设备并读取信息,读取成功后,信息会显示。其含义:接口转换器名字为EVC8021,硬件版本号为H2,软件版本号为F3.B2,分别代表固件版本是第3版,Bootloader版本为第2版。

【读取(Read)】: 用于读取软件配置信息,读取成功后会显示在配置栏①中。其中包括工作模式、波特率及位数设置。

【保存(Save)】: 用于保存参数,当设定好①中配置信息后,可以通过点击此按钮保存参数。

【中文English】: 语言切换按钮,点击后切换中/英文界面。

固件升级

接口转换器内置32位微处理器,完成接口转换、功能控制等功能。为了方便后期完善、添加功能和Bug修复等,接口转换器内置了固件升级的功能。 为了区别于正常的接口转换模式,本设备预留了进入固件升级模式的设定端口(标号为PRO,即PROGRAM),进入固件升级模式的顺序为:

①使用导线连接PRO端口与GN公D共端(如下图所示);

②重新对接口转换器上电;

③确认LED为红色;

④通过RS-232接口连接计算机,等待固件升级。

打开随机光盘内EVC8021文件夹内的Tools文件夹,找到PUTTY软件并双击,如图所示,并按照图示中数字编号进行操作:

①选择Serial(串口);

②根据自己电脑端口,设定好COM端口号;

③设置波特率为9600;

④点击“OPEN”按钮,打开软件。

打开软件后如下图所示。这时可以看到软件终端内持续的打印字符'C',这代表接口转换器准备就绪,可以进行固件升级了。

点击Files Transfer 菜单下的 Xmodem子菜单,然后选择Send,打开发送对话框,选择相应的升级文件即可,此时接口转换器LED会红色闪烁,代表升级正在进行。等待传输完成后软件会关闭对话框。升级完成后去掉短接导线,重新上电即完成了固件升级的整个过程。

配套光盘下载链接

百度网盘:[待加入]

物品清单

  1. EVC8021智能RS-232<>RS-485/422隔离转换器
  2. DB9针对孔直连串口线
  3. 安装导轨
  4. 简易手册
  5. 资料光盘
