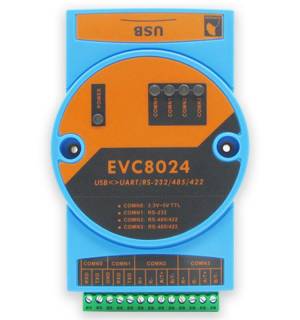

EVC8024 高速 USB<->TTL/RS-232/双RS-485/422隔离接口转换器


产品简介

EVC8024高速USB↔TTL、RS-232、RS-485/422隔离接口转换器(以下简称转换器),采用全电气隔离方案,利用专有技术,实现了高速USB<>TTL、RS-232、RS-485/422的双向、独立数据交换。转换器由USB供电,转换器内置3000V双隔离电源模块,使得供电输入、通信接 口之间完全电气隔离,为安全传输及接口性能提供硬件保证。

驱动下载

Windows 7 /8 /10 系统: http://www.ftdichip.com/Drivers/CDM/CDM21228_Setup.zip
Mac OS X 10.3 ~ 10.8:http://www.ftdichip.com/drivers/VCP/MacOSX/FTDIUSBSerialDriver_v2_2_18.dmg
Mac OS X 10.9 及更高版本:http://www.ftdichip.com/Drivers/VCP/MacOSX/FTDIUSBSerialDriver_v2_4_2.dmg
Windows CE系统:http://www.ftdichip.com/Drivers/VCP.htm
Android系统:[4.0及以后直接支持]
Linux系统: [3.0 及以后的内核直接支持]

技术指标

项目 属性
波特率 TTL(110~5Mbps)、RS-232(110~1Mbps)、RS-485/422(300~8Mbps)
隔离方案 采用ADI高性能磁偶隔离方案
输出接口标准TTL、RS-232(全双工)、RS-485(半双工)、RS-422(全双工)
隔离电压2500Vrms(采用3000V隔离电压的品牌电压模块)
接口方案超稳定FT4232芯片
负载性能RS-485可挂接256个节点(如果负载支持)
输出保护防雷+TVS保护+滤波网络
供电范围4.75~5.25V
工作指示供电指示、发送指示、接收指示
操作系统支持Windows、Linux、MAC、Android、Windows CE
工作温度-40℃~85℃工业级
保修政策保修一年,终身成本维修
机械尺寸112*70*26(mm)(长X宽X高)

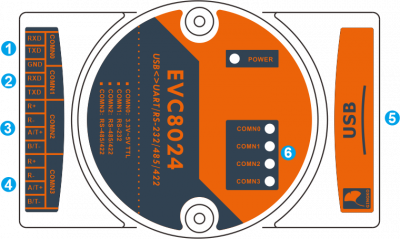

功能介绍


① COMN0<>TTL接口:

此接口的连接方式为交叉相连,连接时,其连接方式为:
RXD:UART端口接收端接外部UART发送端(TXD)
TXD:UART端口发送端接外部UART接收端(RXD)
GND:GND接GND,COMN0与COMN1共用GND

② COMN1<>RS-232接口(三线模式):

此接口的连接方式为交叉相连,连接时,其连接方式为:
RXD:UART端口接收端接外部UART发送端(TXD)
TXD:UART端口发送端接外部UART接收端(RXD)
GND:GND接GND,COMN0与COMN1共用GND

③/④ COMN2/3<>RS-485/422复用接口:

当作为RS-485使用时,连接方式为直连:
T+/A:RS-485A信号(差分正信号),A接A
T-/B:RS-485B信号(差分负信号),B接B
R-/R+悬空
当作为RS-422使用时,连接方式为交叉相连:
T+:RS-422发送正信号,T+接R+
T-:RS-422发送负信号,T-接R-
R-:RS-422接收负信号,R-接T-
R+:RS-422接收负信号,R+接T+

⑤ USB接口(USB_B型):

通过USB线缆连接到计算机,为设备供电及通信

⑥ LED状态指示:

Power:电源指示灯(红)
EVC8024端口发送状态指示:COMNX(蓝色)(X指0-3)
EVC8024端口接收状态指示:COMNX(红色)(X指0-3)

电脑端口确定方法

COMN0、COMN1、COMN2、COMN3分别代表TTL、RS-232、RS-485/422、RS-485/422。如电脑读取到COM5、COM6、COM7、COM8, 则COM5为TTL、COM6为RS-232,COM7为RS-485/422、COM8为RS-485/422,依次类推。

物品清单

  1. EVC8024 USB<>TTL/RS-232/双RS-485/422磁耦合隔离转换器
  2. 高质量USB方口线缆
  3. 驱动光盘
  4. 说明书
