evc9001

EVC9001 全速USB隔离器


产品简介

EVC9001 采用 Analog Device 公司的iCoupler磁耦合隔离方案,完成对USB接口的双向隔离功能,隔离电压达3000V,对比传统的光电隔离方案,具有性能优、可靠性高、抗干扰能力强、功耗低、寿命长都诸多优点。

驱动下载

本设备免驱,支持所有操作系统,均无需驱动。

技术指标

项目 属性
隔离方案ADI高性能磁偶隔离
支持速度支持USB低速、全速、不支持纯高速设备(注释一)
隔离电源3000V隔离电压,功率1瓦
输出电流最大180mA
电源滤波双电感滤波
USB保护TVS保护(上行和下行)
输出保护开关级短路保护
供电方式USB接口供电
工作指示上行电源,隔离电源,下行电源
操作系统支持Windows、Linux、MAC、Android、Windows CE
工作温度-40℃~85℃工业级
安装模式亚当模块、导轨安装
设备净重约70克
卡扣净重约15克
机械尺寸102.5×72×25.5(mm)(长×宽×高)
保修政策保修一年,终身成本维修

注释一: 根据USB接口标准,低速速率为1.5Mbps;全速速率为12Mbps;高速速率为480Mbps.本设备不支持高速设备

功能介绍

① 上行接口:

 通过USB线缆接入计算机(方形USB_B型口,隔离器上标注为:UPSTREAM)。

② 下行接口:

 连接到USB设备(长方形USB_A型口,隔离器上标注为:DOWNSTREAM)。

③ 速度选择开关:

 根据设备速度,选择USB速度开关(LOW代表低速设备,FULL代表全速设备)。

④ LED指示:

 PA:上行电源指示灯
 PB:隔离电源指示灯
 PC:下行电源指示灯

使用说明

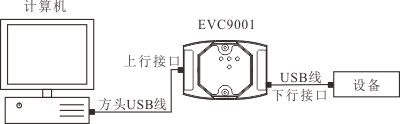

① 接线示意图

如上图所示,通过标准方口USB线缆将上行接口接入计算机;再通过下行接口连接到USB设备。

② 速度选择开关

根据设备速度,选择USB速度开关(LOW代表低速设备,FULL代表全速设备)。例如鼠标为低速设备,其他大部分都为全速设备,
所以大部分间应该是选择到FULL档位上。

使用外部电源

由于本隔离器自带的隔离电源功率有限,若USB设备需要更大的功率电源,可以单独为设备供电,亦能达到电器隔离的目的。

物品清单

  1. EVC9001 全速USB隔离器
  2. 高质量USB方口线缆
  3. 安装导轨
  4. 说明书
