evc9001b

EVC9001B 全速USB隔离器


驱动下载

本设备免驱,支持所有操作系统,均无需驱动。

技术指标

项目 属性
隔离方案ADI高性能磁偶隔离
支持速度支持USB低速、全速、不支持纯高速设备(注释一)
隔离电源3000V隔离电压,功率1瓦
输出电流内部供电模式:最大180mA,外部供电模式:由外部电源决定(限流5A)
电源滤波双电感滤波
USB保护TVS保护(上行和下行)
输出保护开关级短路保护
供电方式USB接口供电或外部(5V直流)供电,自动切换
工作指示上行电源接入蓝色指示,外部电源接入红色指示
操作系统支持Windows、Linux、MAC、Android、Windows CE
工作温度-40℃~85℃工业级
安装模式亚当模块、导轨安装
设备净重约70克
卡扣净重约15克
机械尺寸103×70×26(mm)(长×宽×高)
保修政策保修一年,终身成本维修

注释一: 根据USB接口标准,低速速率为1.5Mbps;全速速率为12Mbps;高速速率为480Mbps。本设备不支持纯高速设备!

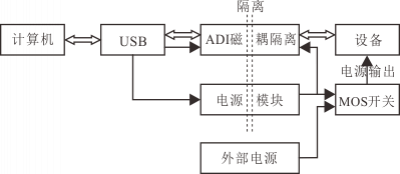

工作原理

EVC9001B 采用 Analog Device 公司的iCoupler磁耦合隔离方案,完成对USB接口的双向隔离功能,隔离电压达3000V,对比传统的光电隔离方案,具有性能优、可靠性高、抗干扰能力强、功耗低、寿命长都诸多优点。 本产品支持两种供电方式:USB接口供电和外部电源供电。不接外部电源时,由USB接口供电。接外部电源时,内部开关自动切换到外部供电。

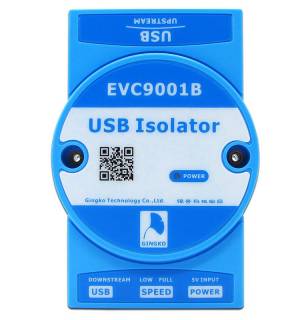

功能介绍

① 下行接口:

 连接到USB设备(长方形USB_A型口,隔离器上标注为:DOWNSTREAM)。

② 速度选择开关:

 根据设备速度,选择USB速度开关(LOW代表低速设备,FULL代表全速设备)。

③ 外部电源接口:

 采用5V电源供电。

④ 上行接口:

 通过USB线缆接入计算机(方形USB_B型口,隔离器上标注:UPSTREAM)。

⑤ LED指示:

 红、蓝LED状态指示灯。

使用说明

① 接线示意图

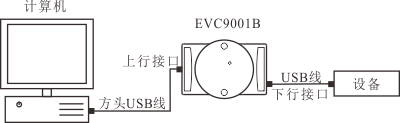

(a)USB 接口供电

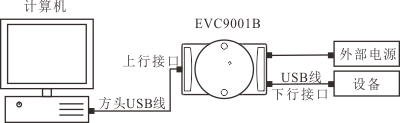

(b)外部电源供电

② 速度选择开关

      根据设备速度,选择USB速度开关(LOW代表低速设备,FULL代表全速设备)。例如鼠标为低速设备,其他大部分都为全速设备,
  所以大部分时间应该是选择到FULL档位上。

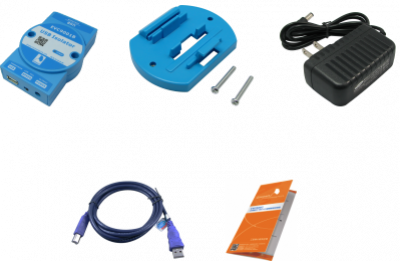

物品清单

  1. EVC9001B 全速USB隔离器
  2. 高质量USB方口线缆
  3. 安装导轨
  4. 5V(4A)直流电源模块
  5. 说明书
