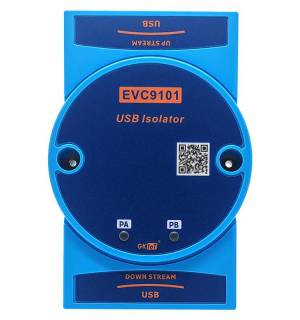

EVC9101 高速USB隔离器

本设备免驱，支持所有操作系统，均无需驱动。

项目	属性
支持速度	支持USB高速、全速、低速设备
隔离电源	3000V隔离电压，功率2瓦
输出电流	最大300mA
USB保护	TVS保护（上行和下行）
输出保护	开关级短路保护
供电方式	USB接口供电
电源指示	上电后PA、PB亮红灯
操作系统	支持Windows、Linux、MAC、Android、Windows CE
工作温度	-40℃～85℃工业级
安装模式	亚当模块、导轨安装
设备净重	约72克
卡扣净重	约15克
机械尺寸	103×70×26(mm)（长×宽×高）
保修政策	保修一年，终身成本维修

注释一：根据USB接口标准，低速速率为1.5Mbps；全速速率为12Mbps；高速速率为480Mbps。

EVC9101采用最新隔离方案，完成对USB接口的双向隔离功能，隔离电压达3000V，对比传统的光电隔离方案，具有性能优、可靠性高、抗干扰能力强、功耗低、寿命长都诸多优点。

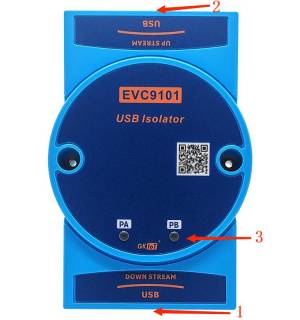

① 下行接口：

 连接到USB设备（长方形USB_A型口，隔离器上标注为：DOWNSTREAM）。

② 上行接口：

 通过USB线缆接入计算机（方形USB_B型口，隔离器上标注：UPSTREAM）。

③ LED指示：

 PA：输出电源指示灯；PB：隔离电源指示灯（上电后都亮红灯）。

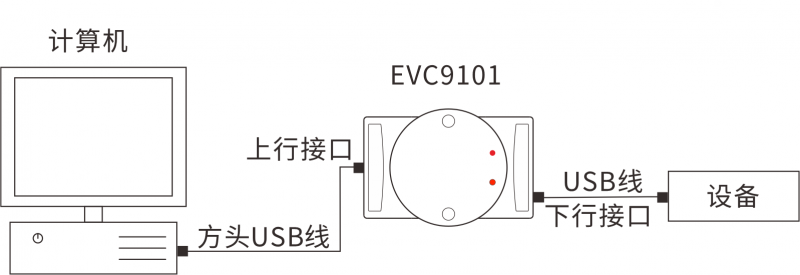

接线示意图
