EVC9101C 高速USB隔离器
驱动下载
本设备免驱，支持所有操作系统，均无需驱动。
技术指标
| 项目 | 属性 |
|---|---|
| 支持速度 | 支持USB高速、全速、低速设备 |
| 隔离电源 | 3000V隔离电压，功率2瓦 |
| 输出电流 | 内部供电模式：最大200mA，外部供电模式：由外部电源决定（限流1A） |
| USB保护 | TVS保护（上行和下行） |
| 输出保护 | 开关级短路保护 |
| 供电方式 | USB接口供电或外部（5V直流）供电，自动切换 |
| 电源指示 | 内部电源接入红色指示，外部电源接入蓝色指示 |
| 操作系统 | 支持Windows、Linux、MAC、Android、Windows CE |
| 工作温度 | -40℃～85℃工业级 |
| 安装模式 | 亚当模块、导轨安装 |
| 设备净重 | 约74克 |
| 卡扣净重 | 约15克 |
| 机械尺寸 | 103×70×26(mm)（长×宽×高） |
| 保修政策 | 保修一年，终身成本维修 |
注释一： 根据USB接口标准，低速速率为1.5Mbps；全速速率为12Mbps；高速速率为480Mbps。
相关资料下载

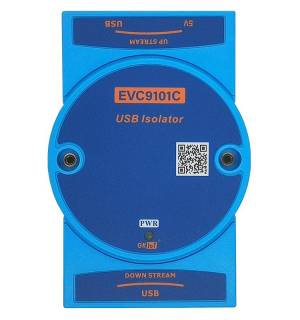

产品简介
EVC9101C采用最新隔离方案，完成对USB接口的双向隔离功能，隔离电压达3000V，对比传统的光电隔离方案，具有性能优、可靠性高、抗干扰能力强、功耗低、寿命长都诸多优点。 本产品支持两种供电方式：USB接口供电和外部电源供电。不接外部电源时，由USB接口供电。接外部电源时，内部开关自动切换到外部供电。

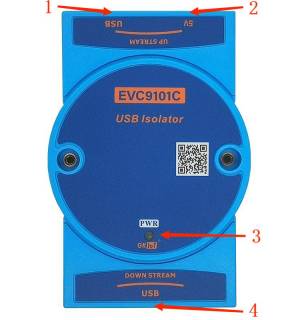

功能介绍
① 上行接口：
通过USB线缆接入计算机（方形USB_B型口，隔离器上标注：UPSTREAM）。
② 外部电源接口：
采用5V电源供电。
③ LED指示：
DATA：通信指示灯；PWR：电源指示灯（红色代表内部供电；蓝色代表外部供电）。
④ 下行接口：
连接到USB设备（长方形USB_A型口，隔离器上标注为：DOWNSTREAM）。
使用说明
接线示意图

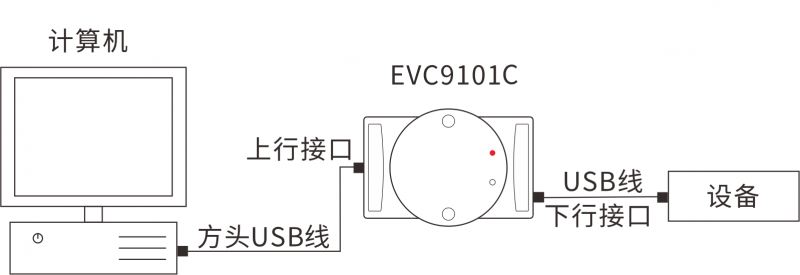

（a）USB接口供电

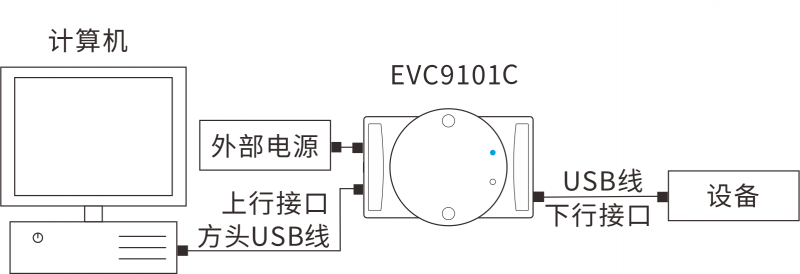

（b）外部电源供电
应用
- 有强电，强干扰的工作环境
- 工业自动化系统
- USB调试设备
- 医疗设备
- 各种工控USB设备隔离
- 噪声敏感领域
- 所有需要USB设备电气隔离的环境
物品清单
- EVC9101C高速USB隔离器
- 高质量USB方口线缆
- 安装导轨
- 5V直流电源模块
- 使用说明
