1. 了解FMSC总线通信。
2. 掌握FMSC总线使用方法。
3. 掌握QuartusII集成开发环境的使用方法。

1. iCore4 双核心板点击购买。
2. Blaster（或相同功能）仿真器点击购买。
3. Micro USB线缆。
4. QuartusII开发平台。
5. Keil MDK开发平台。
6. 装有WIN XP（及更高版本）系统的计算机。

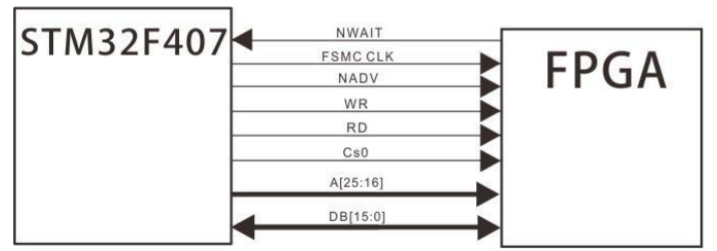

• STM32F767上自带FSMC控制器，本实验通过FSMC总线的地址复用模式实现STM32与FPGA之间的通信，FPGA内部建立RAM块，FPGA桥接STM32和RAM块，本实验通过FSMC总线从STM32向RAM块中写入数据（数据为0到255），然后读取RAM出来的数据并进行验证。实验原理如下。

/*FSMC测试程序，主函数部分（下载至RAM中）*/
        while(1){
		for(i = 0;i < 256; i++){
			fpga_write(i,i); //向FPGA写数据

		for(i = 0;i < 100000; i++);
		for(i = 0;i < 256;i++){
			fpga_read_data = fpga_read(i);  //从FPGA读数据
			if(fpga_read_data != i){
				LED_GREEN_OFF;
				LED_RED_ON;  //出现异常ARM的红灯点亮
			}

1、把仿真器与iCore4的SWD调试口相连（直接相连或通过转接器相连），将USB-Blater与iCore4的JTAG调试口相连，并分别与电脑相连。将跳线帽插在USB UART。如图10-2所示。

2、把iCore4(USB_UART)通过Micro USB线与计算机直接相连，为iCore4供电。

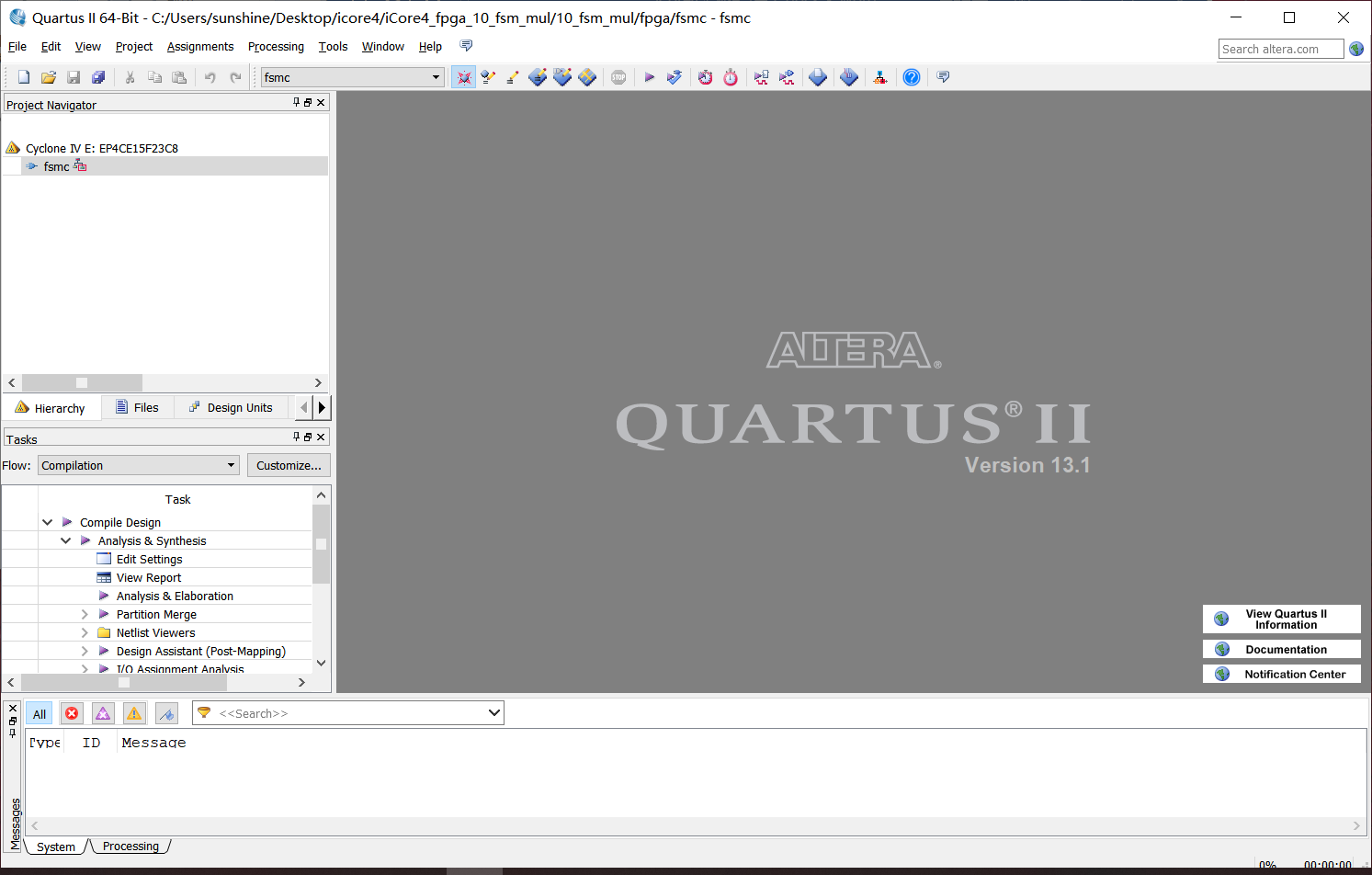

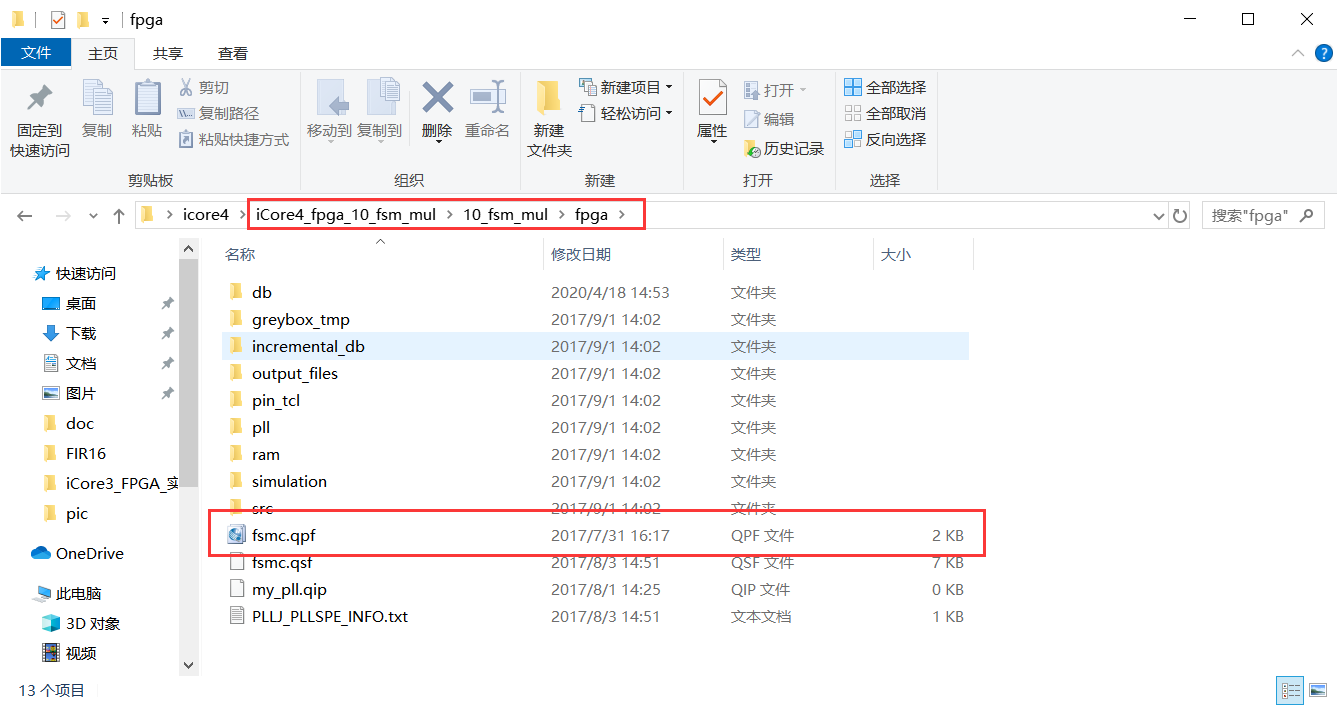

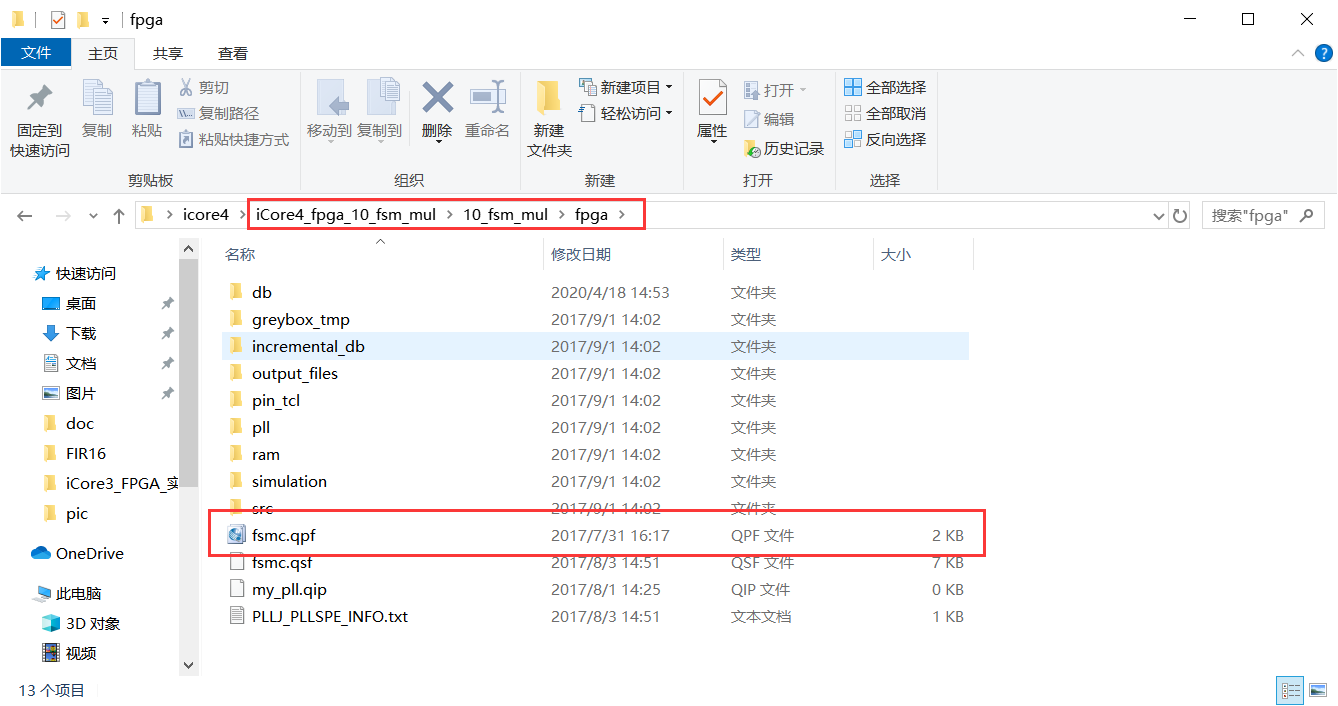

3、打开本实验所带QuartusII工程文件，如下图所示。

4、将本实验例程的FPGA配置文件下载至iCore4上。

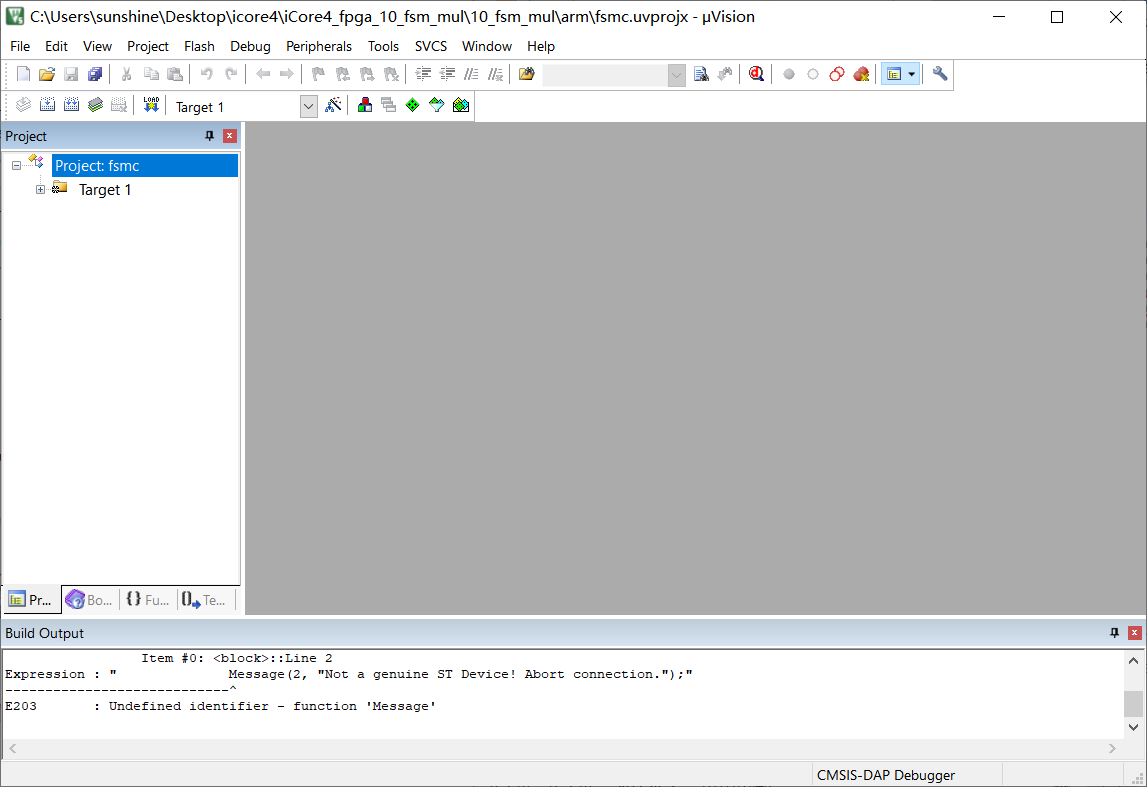

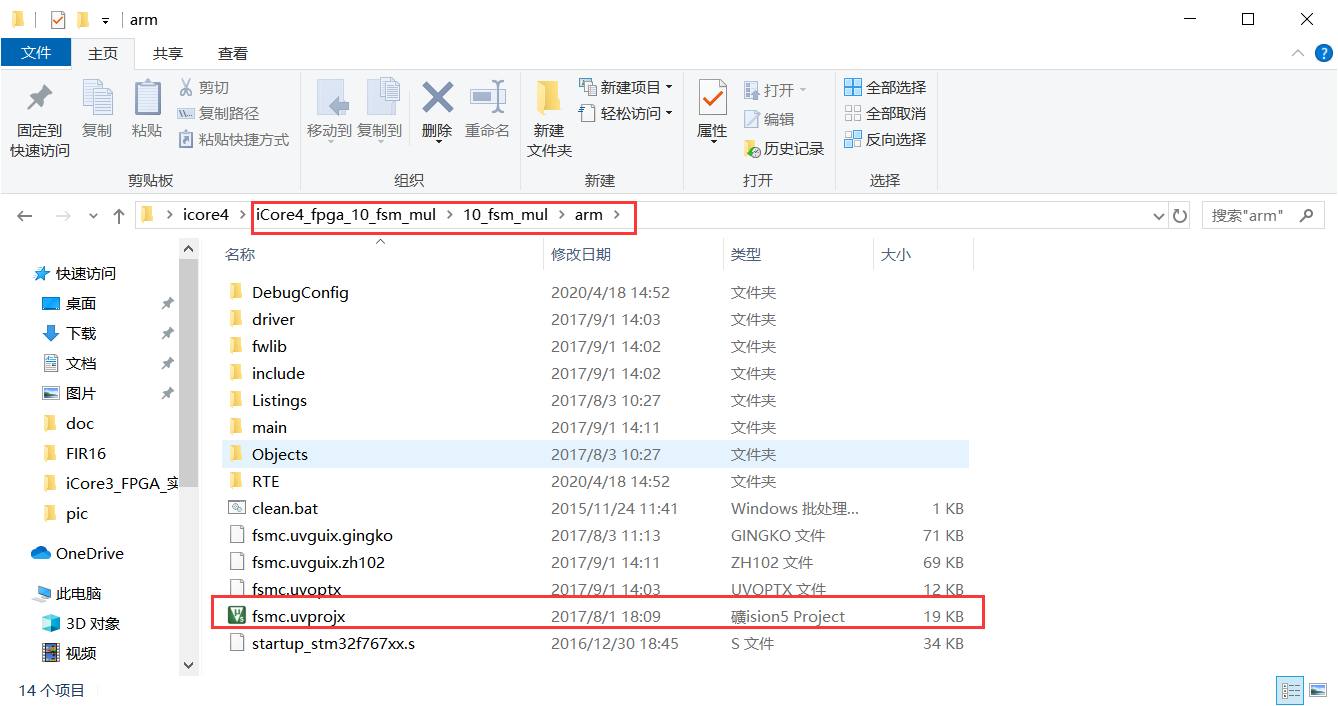

5、打开本实验所带keil工程文件，如下图所示。

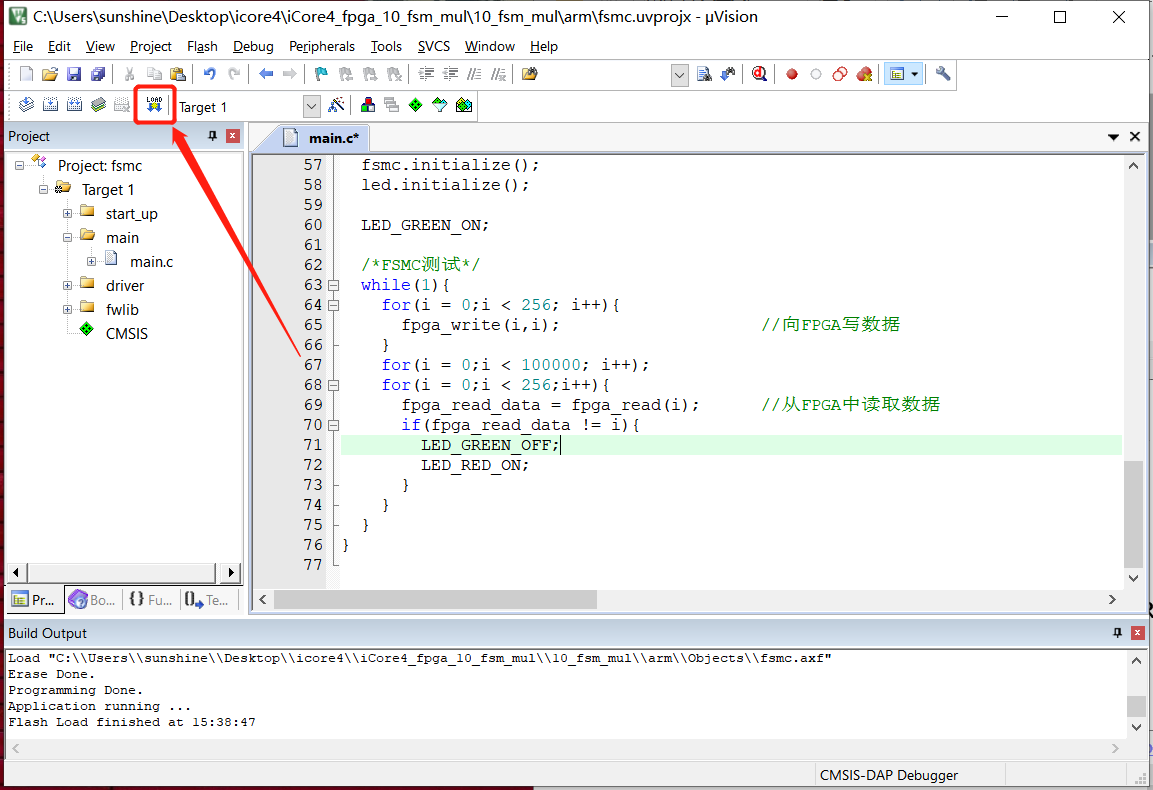

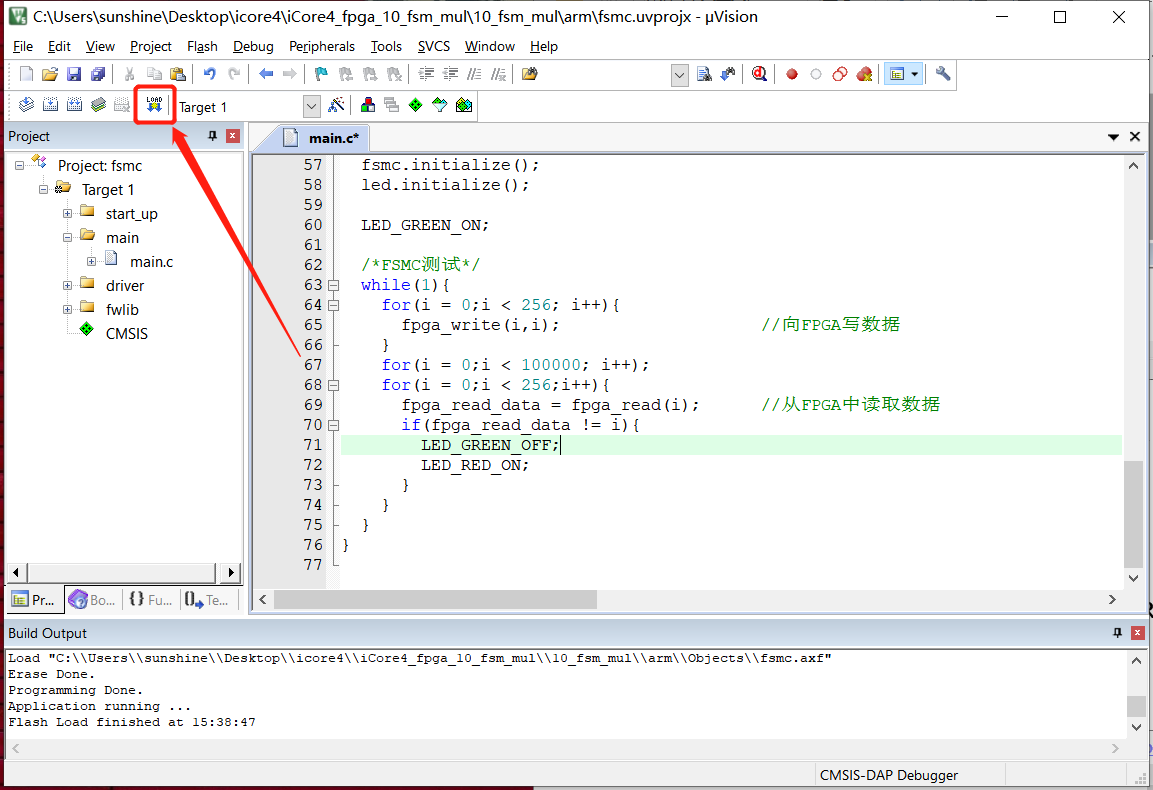

6、点击图10-7所示按钮将，程序烧写进iCore4上的STM32中。

• FPGA程序下载至硬件后绿色FPGA-LED灯点亮，ARM程序烧写完即测试，测试成功则绿色ARM-LED点亮，否则红色ARM-LED点亮。

• 试着修改ARM程序中验证环节的代码，使验证出现异常即点亮红色ARM-LED灯。
