GK101 10MHz 任意波形发生器



0 基础资料下载

一、产品简介

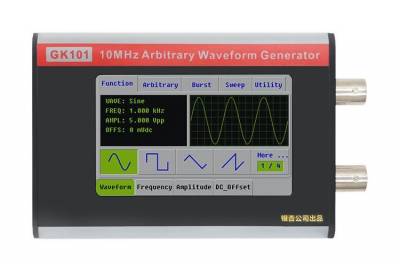

  • GK101 10MHz掌上任意波形发生器基于多项先进技术,在较小的体积上实现了普通台式仪器才具有的功能。仪器仅手掌大小,实现了80M采样率、10MHz最大频率、10Vpp最高幅度的输出。
  • 仪器具有全功能的任意波管理、输出功能。任意波数据采用文件系统管理,协议对用户开放,通过虚拟U盘技术,用户可以方便的管理多个任意波文件。
  • 仪器采用高分辨率3寸真彩液晶显示器,并配有电阻触摸屏。配合极具有表达力的中文界面,使用户能快速上 手使用,完美表达波形参数。
  • 仪器具有固件升级功能,银杏科技将根据用户反馈逐渐升级、完善仪器固件

二、技术指标

波形特性标准波形正弦波,方波,三角波,升锯齿,降锯齿,SINC,噪声,升指数,降指数,正全波,负全波,正半波,负半波,高斯函数,直流
采样率80M S/s
垂直分辨率14Bit
任意波点数2~32K
内置存储 128M
频率特性输出范围 正弦波:1mHz~10MHz,方波:1mHz~10MHz,其他:1mHz~1MHz
分辨率1mHz
精度 50ppm
电压特性输出范围10mVpp~10Vpp
分辨率12Bit
准确度设定值8%
偏置范围±5V
幅度平坦度优于 0.3dB
方波特性方波占空比1mHz~1MHz:0.1%~99.9%,1MHz~10MHz:固定 50%
上升/下降沿< 20ns
过冲< 5%
其他特性输出阻抗50欧姆
斜波对称度0.1%~99.9%
同步信号4.8V~5.2V,TTL 电平
电源需求直流 4.75V~5.25V,< 400mA
显示特性3 寸,240×400 分辨率
尺寸(长宽高)116mmx76mmx26mm
重量180g

三、接口说明

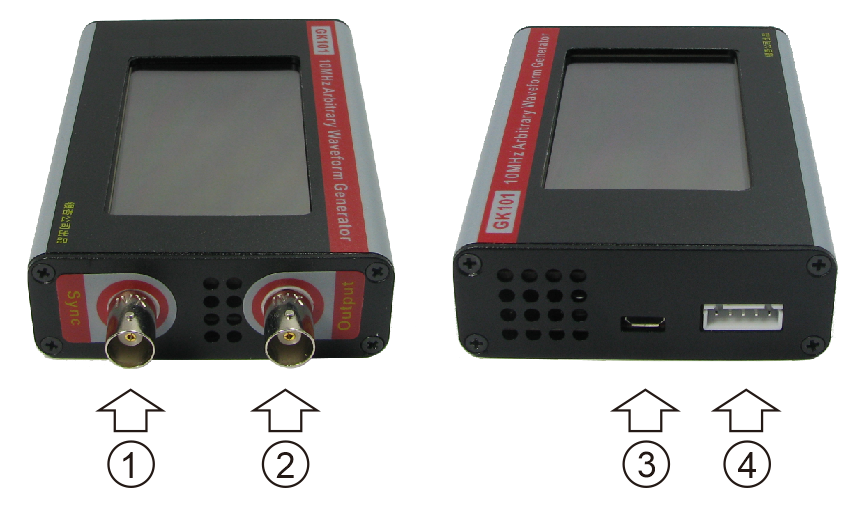

①:Sync:同步输出。输出通道选择标准波形时,同步输出端口会输出一个与标准波形同频、同相的TTL波形(低电平0V、高电平5V)。可以通过此端口与数字系统连接,作为数字系统的时钟或触发信号。

②:Output:波形输出端口。本端口为仪器的主输出端口,可以输出标准波形/任意波形。具有50欧姆输出阻抗。使用时请不要将高压输入到此端口。

③:USB接口。接口形式为micro usb的标准USB接口。它有两个功能:一是为仪器供电(5V电压);二是可以与计算机通信。我们也可以通过此接口升级固件。

④:扩展接口。包含UART 、触发输入 / 输出的端口,此端口功能请参考专门文档。

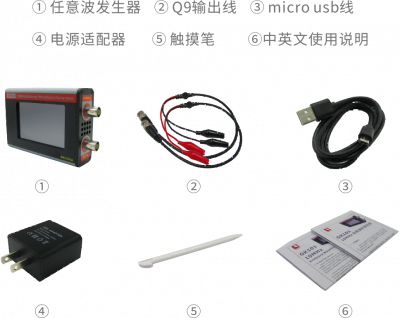

四、物品清单

五、基本操作

①连接电源: 通过附件 micro usb 线缆,直接连接计算机USB接口完成仪器供电。或者连接附带的5V电源适配器亦可对仪器供电。由于 micro usb 接口尺寸小,插拔时请不要太用力,不要上下、左右晃动,接头突起点朝上,水平稍用力插拔即可。

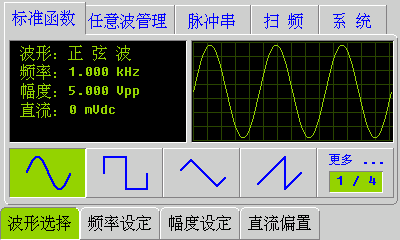

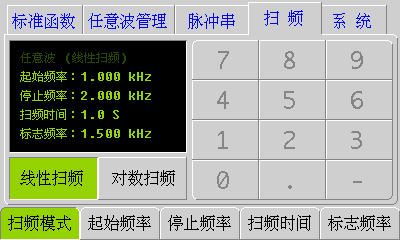

②输出波形: 通过附件触摸笔(或者手指指甲)触控界面,完成波形选择、参数设定。设定后可通过附送Q9线缆(或示波器探头)连接示波器,观看波形。注:电阻屏需要有压感才能有效。


六、虚拟U盘功能

  • 仪器所有的参数、数据文件均以文件形式存储在内置的 128M 存储器内。为了方便管理,仪器内置了虚拟U盘功能。顾名思义,虚拟U盘即是把仪器虚拟成一个U盘。接入计算机后,可以发现多了一个盘符(容量128M)。
  • 虚拟U盘根目录包含两个文件夹,分别为:
    • <system> 系统文件夹
    • <arb_wave> 任意波文件夹
  • 系统文件夹为系统运行所必须的文件集合,包括配置文件、仪器校准数据、标准波形文件及参数存储等。请不要动此文件夹内的文件,否则会导致系统无法正常启动。
  • 任意波文件夹为存储用户任意波文件的集合,连接计算机后,用户可以对此文件夹内的文件进行删除、建立等操作。具体任意波生成方法,请参考专用文档。

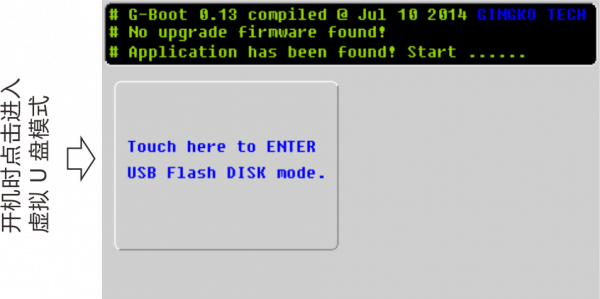

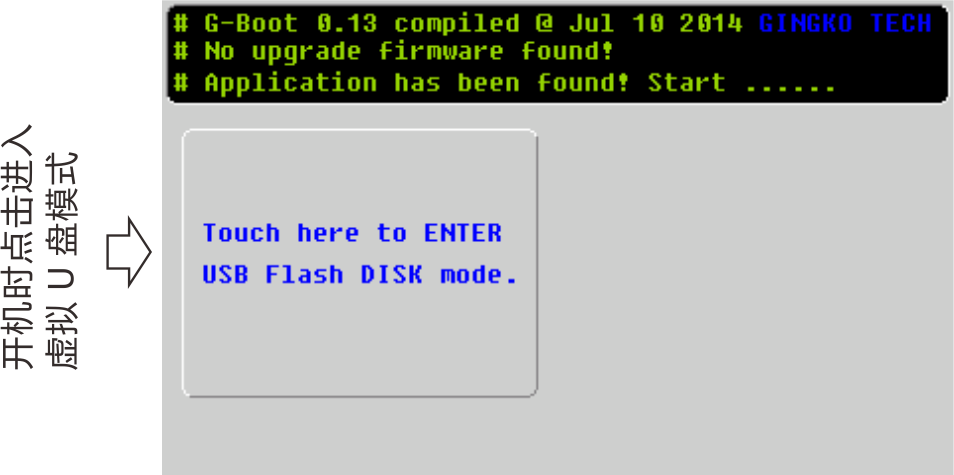

  • 开机时点击提示按钮进入虚拟U盘模式,再次点击退出虚拟U盘模式。运行过程中不能进入此模式

七、升级固件

  • 为了逐步增加功能、修复bug,仪器提供了自行升级固件的功能。用户可以通过虚拟U盘模式升级固件。
  • 升级固件的步骤如下:
  1. 去官方论坛下载固件,名字为:update.bin;
  2. 把仪器连接到计算机;进入虚拟U盘模式;
  3. 不要对文件做任何改动,直接拷贝到U盘的根目录;

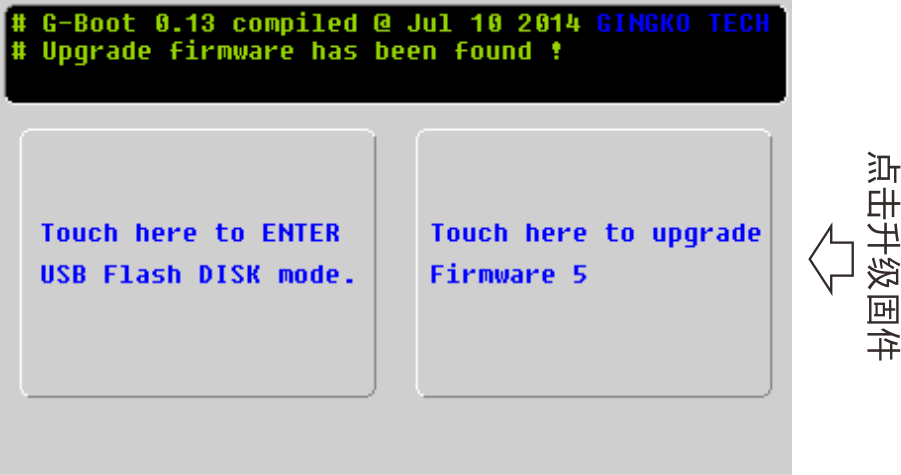

  4. 退出虚拟U盘模式,这时仪器会自动检测到升级文件;

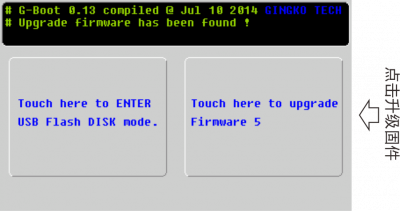

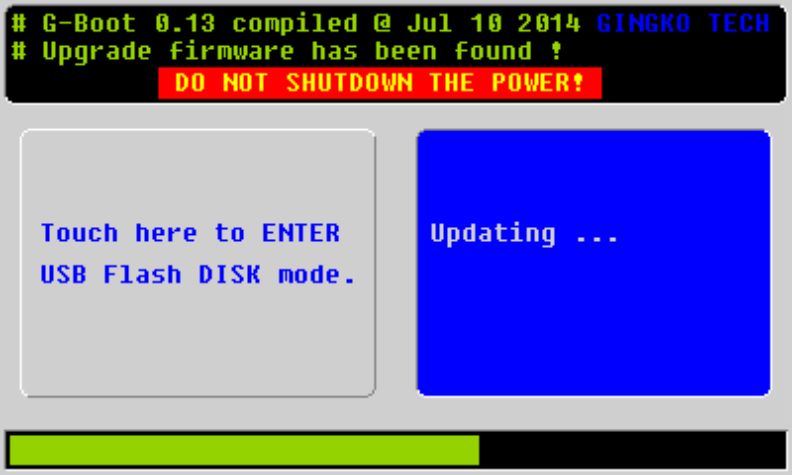

  5. 点击升级按钮(右侧按钮),仪器进行升级。升级固件的时候千万不要断电、不要对仪器进行任何操作,不然可能导致升级失败。升级成功后,仪器会自行使用新固件启动。
  6. 为了确认固件是否升级成功,也可以查看系统功能下<关于>菜单下的仪器版本信息。




八、保修政策

  • 仪器免费保修一年,一年后成本维修。保修、维修所带来的运输费用,公司与客户各承担一半。下列情况不在免费保修范围之

内:

  1. 液晶为易损件,使用、携带时请大家轻拿轻放,注意包装。液晶损坏不在保修范围内。
  2. 人为损坏,不在保修范围之内。
  3. 不正当操作导致损坏(如输入高压、进水等),不在保修范围之内。
