波形特性 | 标准波形 | 正弦波,方波,三角波,升锯齿,降锯齿,SINC,噪声,升指数,降指数,正全波,负全波,正半波,负半波,高斯函数,直流 |
采样率 | 80M S/s | |
垂直分辨率 | 14Bit | |
任意波点数 | 2~32K | |
内置存储 | 128M | |
频率特性 | 输出范围 | 正弦波:1mHz~10MHz,方波:1mHz~10MHz,其他:1mHz~1MHz |
分辨率 | 1mHz | |
精度 | 50ppm | |
电压特性 | 输出范围 | 10mVpp~10Vpp |
分辨率 | 12Bit | |
准确度 | 设定值8% | |
偏置范围 | ±5V | |
幅度平坦度 | 优于 0.3dB | |
方波特性 | 方波占空比 | 1mHz~1MHz:0.1%~99.9%,1MHz~10MHz:固定 50% |
上升/下降沿 | < 20ns | |
过冲 | < 5% | |
其他特性 | 输出阻抗 | 50欧姆 |
斜波对称度 | 0.1%~99.9% | |
同步信号 | 4.8V~5.2V,TTL 电平 | |
电源需求 | 直流 4.75V~5.25V,< 400mA | |
显示特性 | 3 寸,240×400 分辨率 | |
尺寸(长宽高) | 116mmx76mmx26mm | |
重量 | 180g |
①:Sync:同步输出。输出通道选择标准波形时,同步输出端口会输出一个与标准波形同频、同相的TTL波形(低电平0V、高电平5V)。可以通过此端口与数字系统连接,作为数字系统的时钟或触发信号。
②:Output:波形输出端口。本端口为仪器的主输出端口,可以输出标准波形/任意波形。具有50欧姆输出阻抗。使用时请不要将高压输入到此端口。
③:USB接口。接口形式为micro usb的标准USB接口。它有两个功能:一是为仪器供电(5V电压);二是可以与计算机通信。我们也可以通过此接口升级固件。
④:扩展接口。包含UART 、触发输入 / 输出的端口,此端口功能请参考专门文档。

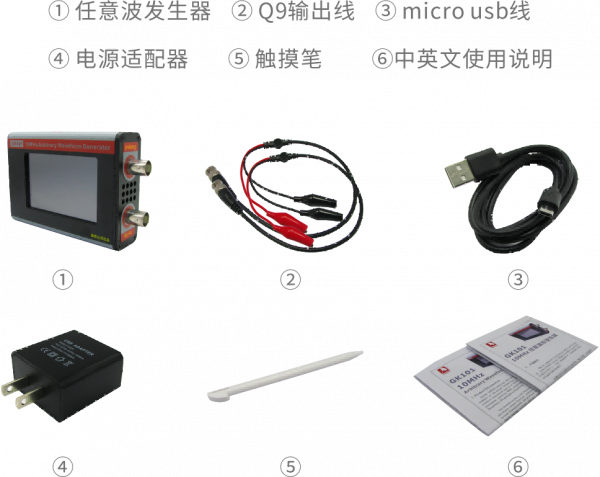

①连接电源: 通过附件 micro usb 线缆,直接连接计算机USB接口完成仪器供电。或者连接附带的5V电源适配器亦可对仪器供电。由于 micro usb 接口尺寸小,插拔时请不要太用力,不要上下、左右晃动,接头突起点朝上,水平稍用力插拔即可。
②输出波形:
通过附件触摸笔(或者手指指甲)触控界面,完成波形选择、参数设定。设定后可通过附送Q9线缆(或示波器探头)连接示波器,观看波形。注:电阻屏需要有压感才能有效。
仪器所有的参数、数据文件均以文件形式存储在内置的 128M 存储器内。为了方便管理,仪器内置了虚拟U盘功能。顾名思义,虚拟U盘即是把仪器虚拟成一个U盘。接入计算机后,可以发现多了一个盘符(容量128M)。
虚拟U盘根目录包含两个文件夹,分别为:
系统文件夹为系统运行所必须的文件集合,包括配置文件、仪器校准数据、标准波形文件及参数存储等。请不要动此文件夹内的文件,否则会导致系统无法正常启动。
任意波文件夹为存储用户任意波文件的集合,连接计算机后,用户可以对此文件夹内的文件进行删除、建立等操作。具体任意波生成方法,请参考专用文档。
为了逐步增加功能、修复bug,仪器提供了自行升级固件的功能。用户可以通过虚拟U盘模式升级固件。 升级固件的步骤如下:
仪器免费保修一年,一年后成本维修。保修、维修所带来的运输费用,公司与客户各承担一半。下列情况不在免费保修范围之
内:
