GM1001 高精度0~24mA采集模块


产品简介

GM1001高精度0~24mA采集模块(以下简称模块)采用全电气隔离方案,配合高性能微处理器及高精度ADC,在较小的体积下完成了较高精度的电流测量功能。

模块内置高性能电源变换电路,供电电压范围宽至7.5V~36V且效率高达90%以上,此特性为长时间使用的电源稳定性提供保障。模块内置1500V双隔离电源模块,使得供电输入、模拟测量前端及通信接口三者之间完全隔离,此特性为测量精度、模块稳定性及通用性提供保证。

模块内置18位高精度ADC,配合内置优良的校准算法,测量精度可达土0.01%FS士0. 002mA。

模块内置基于磁耦合技术的高品质RS-485接口电路,长期使用通信稳定,抗干扰好、不掉线。

配合专用的《Smart DAQ》多功能数据采集软件,只需要简单配置即可连接市场上常用传感器,且可以直接显示被测物理量,方便实用。

一、 主要特性

1、测量精度高达±0.01%FS±0. 002mA ;
2、采样电阻仅10欧姆(20mA时压降仅0.2V),对被测系统影响微乎其微;
3、差分输入,可测量正反电流无需改动硬件,使用方便;
4、自动供电极性变换,无需考虑输入电源极性,不怕接错线;
5、内置高性能电源变换电路,输入范围宽(7.5V~36V),不怕供电电压波动,适合恶劣工控环境;
6、内置高性能电源变换电路,效率高(90%以上),长期工作不发热;
7、供电输入、模拟测量通道、通信接口三部分全电气隔离,不但能保证安全性,更能保证测量稳定性;
8、RS-485电 路采用ADI公司高性能磁耦合隔离方案,性能强,稳定性高,不怕干扰;
9、通信接口、校准参数全程控配置,智能化程度高,无需打开机壳操作拨码开关;
10、标准modbus-rtu协议,可与PLC、HMI等标准设备相连;
11、标配专用测控软件,功能强大,使用方便。

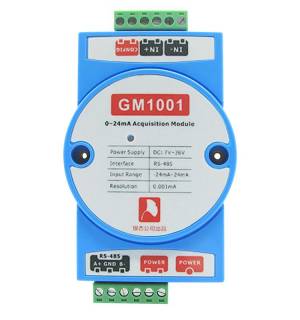

二、接口说明

❶RS-485接口,自左至右信号分别为差分正、GND、差分负;
❷接线式供电端子,供电不分极性;
❸插入式供电端子,供电不分极性;内部与❷相连;工作时仅需要接一个即可;
❹电流输入负端,包含两个端子,其内部连在一起;
❺电流输入正端,包含两个端子,其内部连在一起;
❻配置端口,两个端子短接后重新上电,模块进入配置模式。

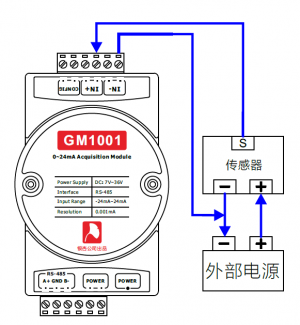

三、与两线制传感器连接

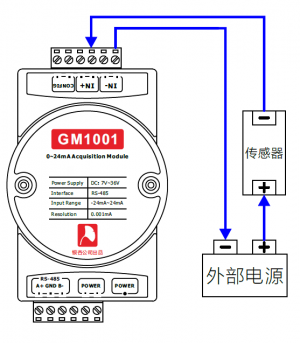

四、与三线制传感器连接

五、技术指标及默认参数

属性 性能或指标
输入范围 -24mA~24mA
ADC分辨率 18位
测量精度±0.01%FS±0.002mA
分辨率±0.001mA
转换速度3.75SPS
供电电压直流7.5V~36V
功耗 0.7W
隔离方式供电、接口、测量通道全隔离
隔离电压1500Vdc
程控接口RS-485接口,三线式接线端子
波特率 1200~115200bps
通信协议Modbus-RTU
工作温度-40℃~85℃
采样电阻10欧姆
机械尺寸125mm*70mm*26mm
重量净重95g;含包装重量283g
安装模式标准DIN导轨安装
默认参数波特率:9600
停止位:1
校验位:无
从机地址:1

六、Modbus-RTU寄存器说明

本模块包含7个寄存器,它们均映射到modbus协议里的保持寄存器内。寄存器列表如下表所示。

地址 名称 类型
40001测量值寄存器A1只读(R)
40002测量值寄存器A2只读(R)
40003测量值寄存器B 只读(R)
40200标志位寄存器 读写(R/W)
40254串口配置寄存器读写(R/W)
40255从机地址寄存器读写(R/W)
40256产品信息寄存器只读(R)

地址40001寄存器为测量值的整数部分;地址40002寄存器为测量值的小数部分,可以通过下面公式得到测量值。这两个寄存器存储值均为有符号整数。
测量值(mA)= value[40001] + value[40002]/ 1000
例:若40001寄存器值为5, 40002寄存器值为6p0,则:测量值=5+ 600/1000= 5.6 mA

地址40003寄存器是测量值的第二种表示方法,采用模拟量放大一千倍映射,此寄存器存储值为有符号整数。根据此寄存器得到测量值的计算公式如下:
测量值(mA)= value[40003]/1000

七、使用Smart DAQ软件

SmartDAQ软件为本公司针对数据采集模块系列产品推出的多功能采集软件。可以通过以下步骤实现简单的数据采集。本软件在配套光盘的Smart_ DAQ文件夹内。

自动采集:打开SmartDAQ软件后,会自动查找计算机活动的串口并搜索模块,若模块的通信参数与软件界面中的通信参数一致,则软件会自动连接并直接进行数据采集。

手动采集:若模块的通信参数与软件界面中的通信参数不一致,改变软件界面中的通信参数使其与设备中的通信参数一致,点击搜索设备即可发现设备。

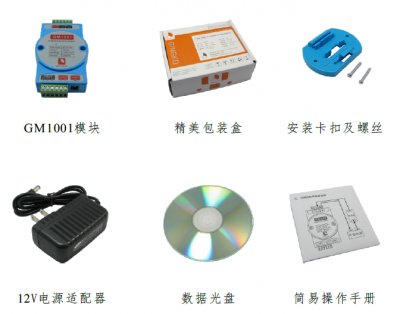

八、附件清单

九、售后与保修政策

模块免费保修一年,一年后成本维修。保修、维修所带来的运输费用,公司与客户各承担一半。下列情况不在免费保修范围之 内:
1、人为损坏。
2、不正当操作导致损坏(如输入高压、进水等)。

gm1001.txt · 最后更改: 2020/07/30 14:25 由 fmj
