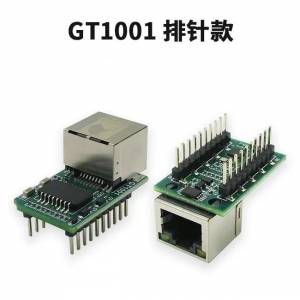

GT1001/GT1001S
工业级-以太网转串口（TTL）模块
- 多种工作模式
- 支持虚拟串口功能
- 支持Modbus TCP和Modbus RTU数据互转
- 支持MQTT上云服务
- 支持网络、串口数据透传
- 支持网页、AT指令配置
- 支持掉线缓存，最大缓存64KBytes
- 低功耗、小体积、无缝贴合PCB板
相关资料下载
| GT1001测试底板参考设计原理图 | GT1001_test_board_rev1.1.pdf |
| GT1001机械尺寸 | GT1001机械尺寸.pdf |
| GT1001说明书 | GT1001说明书_v1.17.pdf |
| GT1001数据手册 | GT1001数据手册V1.0-中文.pdf |
| GT1001硬件设计手册 | GT1001硬件设计手册_v1.0.pdf |
| GT1001测试报告 | GT1001.REV1.1测试报告.pdf |
| GT1001产品国产化证明 | GT1001产品国产化证明.pdf |
| 一些常用工具 | tools.zip |
| 样品申请表 | 样品申请表.docx |
| 固件下载地址 | 升级固件 |
功能特点
- 10Mbps以太网接口，支持AUTO-MDIX网线交叉直连自动切换
- 工作模式支持TCP Sever、TCP Client、UDP、Httpd Client、Modbus Master、Modbus Slave、MQTT
- 串口波特率从600bps到230.4kbps可设置，支持None、Odd、Even、Mark、Space五中校验方式
- 自定义心跳包机制，保证有效连接，杜绝死连接
- 支持网页、AT指令、串口协议、网络协议设置参数、提供设置协议、供客户集成到自己的软件中
- 支持TCP Client短连接功能，短连接断开时间自定义
- 支持超时重启（无数据重启）功能，重启时间自定义
- DHCP功能，能够自动获取IP
- 用户可自定义MAC地址
- DNS功能，域名解析
- DNS服务器地址可自定义
- 通过网络升级固件功能，升级固件方便
- 支持虚拟串口功能
- 支持软件/硬件恢复出厂设置
- 可以工作在局域网，也可访问外网
- 支持Modbus TCP和Modbus RTU数据互转
- 支持Modbus 多主机轮询功能
- 支持掉线缓存，最大缓存64KBytes
产品参数
| 属性 | GT1001 | GT1001S |
|---|---|---|
| 硬件参数 | ||
| 工作电压 | 3.3V/5.0V(二选一) | |
| 工作电流 | 15mA@3.3V/5.0V | |
| 网口类型 | RJ45 | 2.54间距PHY信号 |
| 串口波特率 | 600bps到230.4kbps | |
| 校验方式 | None、Odd、Even、Mark、Space | |
| 串口标准 | 兼容TTL-3.3V/TTL-5.0V | |
| 软件参数 | ||
| 网络协议 | IP、TCP/UDP、ARP、ICMP、IPV4 | |
| IP获取方式 | 静态IP、DHCP | |
| 域名解析 | 支持 | |
| 用户配置方式 | TCP Server/TCP Client/UDP /Modbus/MQTT | |
| Http Client | 支持 | |
| 网络缓存 | 发送：536Byte；接收：536Btye | |
| 串口接收缓存 | 双1K字节缓存 | |
| 平均传输延时 | <10ms | |
| 打包机制 | 5字节打包时间 | |
| 其他 | ||
| 工作温度 | -40 ~85℃ | |
| 储存温度 | -40 ~105℃ | |
| 尺寸（cm） | 3.2*2.1*2.4（L*W*H） | 3*2（L*W） |
| 封装 | 插针式 | 邮票孔 |
| 底板 | 有 | 无 |
功能测试评估板及其介绍
- GT1001搭配功能测试评估板使用，通过跳线方式可方便实现RS-232/RS-485/USB-UART三种串行通信方式
