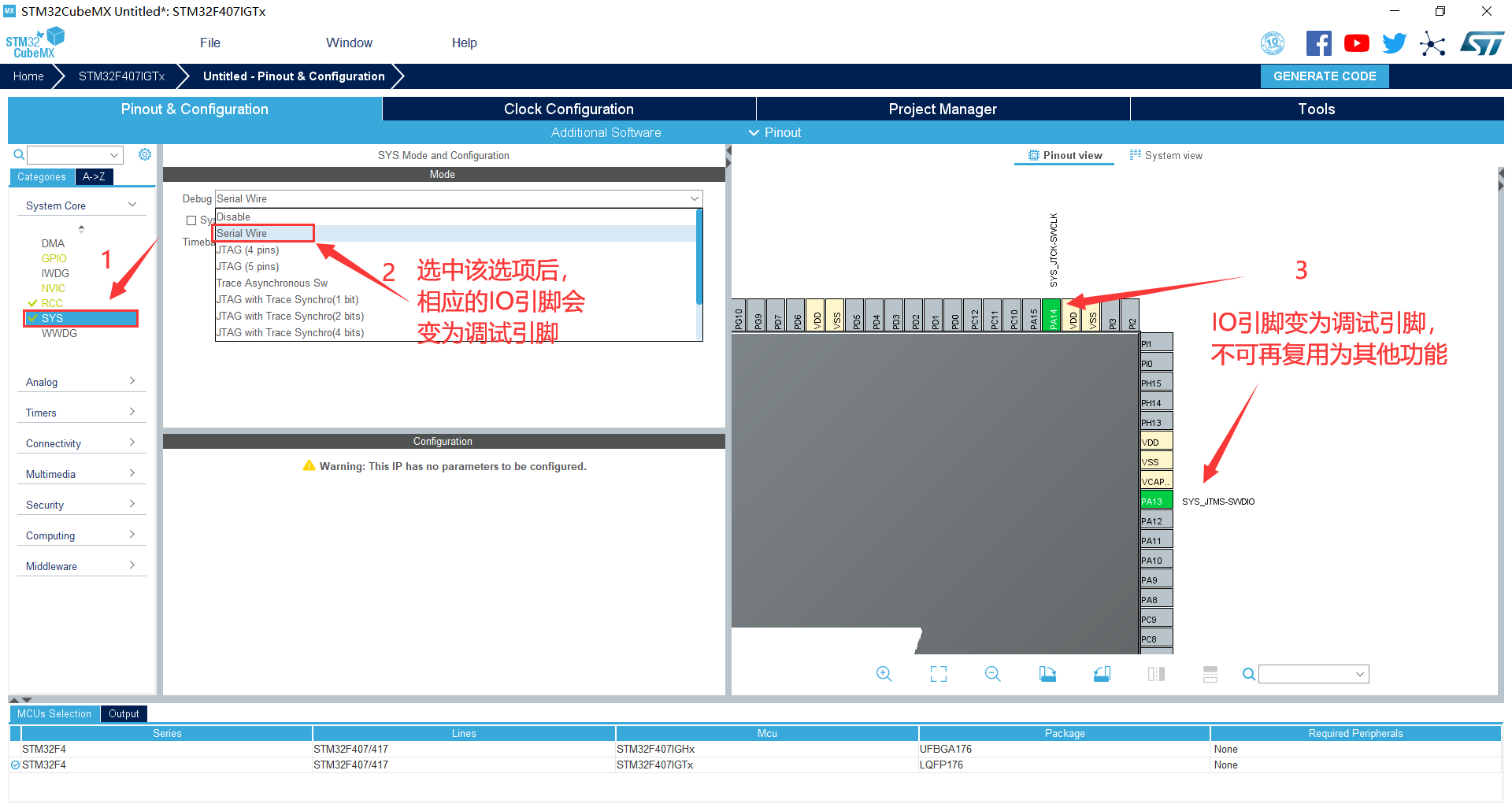

1. 新建工程：在主界面选择File–>New Project 或者直接点击ACCEE TO MCU SELECTOR 2. 出现芯片型号选择，搜索自己芯片的型号，双击型号，或者点击Start Project进入配置 在搜索栏的下面，提供的各种查找方式，可以选择芯片内核、型号等等，可以帮助你查找芯片。本实验选取的芯片型号为：STM32F407IGTx。 3. 配置RCC，使用外部时钟源 4. 配置调试引脚 5. 将LED对应的3个引脚（PI5，PI6，PI7）设置为GPIO_Output 6. 引脚模式配置 7. 配置UART4 8. 配置USB_OTG_HS 9. 配置USB_HOST 10. 配置文件系统 11. 时钟源设置，选择外部高速时钟源，配置为最大主频 12. 工程文件的设置, 这里就是工程的各种配置 我们只用到有限几个，其他的默认即可 IDE我们使用的是 MDK5 13. 点击Code Generator，进行进一步配置

• Copy all used libraries into the project folder
• 将HAL库的所有.C和.H都复制到所建工程中
  • 优点：这样如果后续需要新增其他外设又可能不再用STM32CubeMX的时候便会很方便
  • 缺点：体积大，编译时间很长
• Copy only the necessary library files
• 只复制所需要的.C和.H（推荐）
  • 优点：体积相对小，编译时间短，并且工程可复制拷贝
  • 缺点：新增外设时需要重新用STM32CubeMX导入
• Add necessary library files as reference in the toolchain project configuration file
• 不复制文件，直接从软件包存放位置导入.C和.H
  • 优点：体积小，比较节约硬盘空间
  • 缺点：复制到其他电脑上或者软件包位置改变，就需要修改相对应的路径

自行选择方式即可

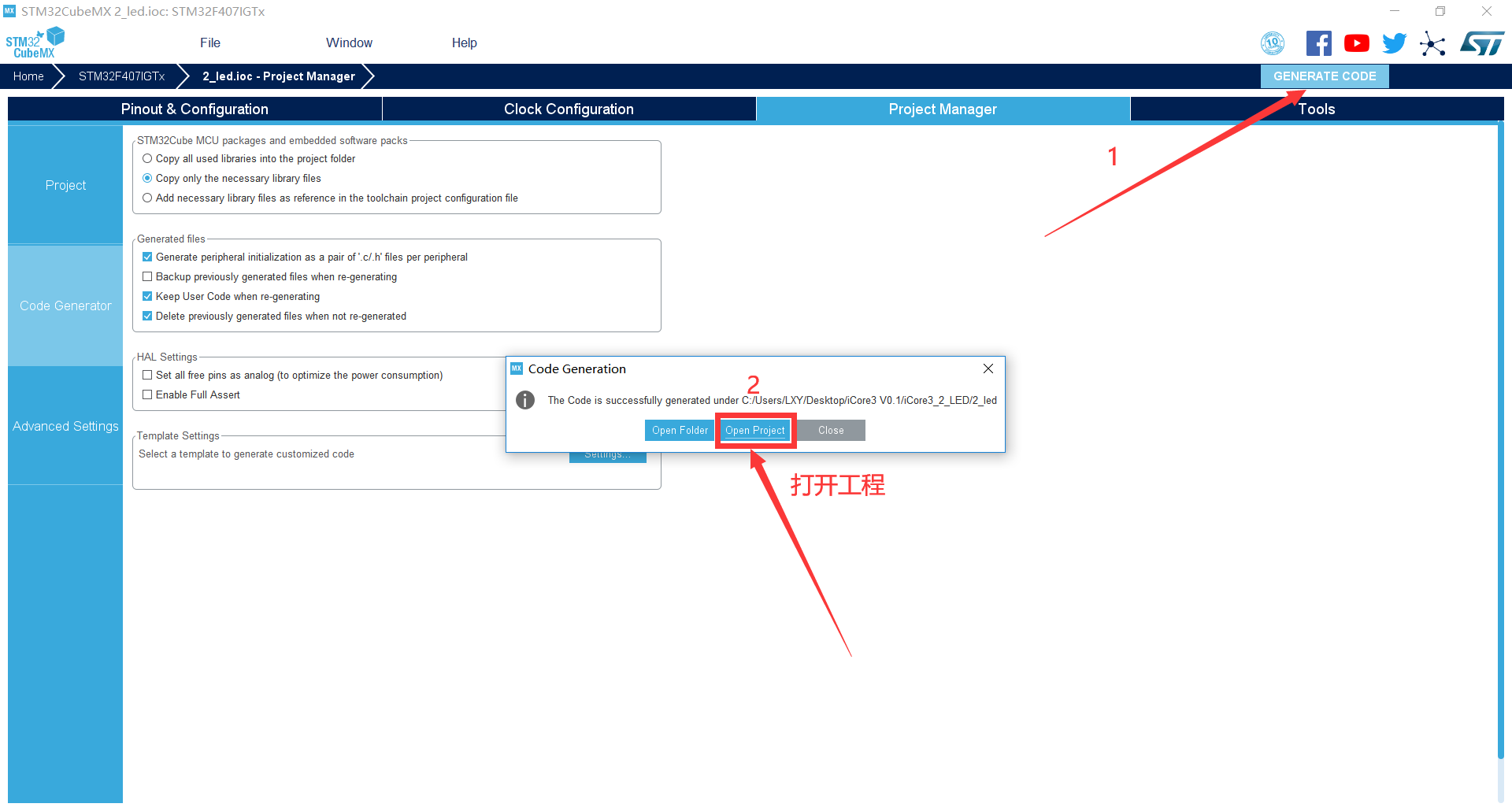

14. 然后点击GENERATE CODE 创建工程 创建成功，打开工程。

1. 了解STM32 USB HOST结构
2. 了解STM32 USB HOST特征
3. 掌握STM32 HAL库中USBH_MSC的配置方法
4. 掌握USBH_MSC 使用方法
5. 掌握Keil MDK集成开发环境使用方法

1. iCore3 双核心板。点击购买
2. JLINK（或相同功能）仿真器。点击购买
3. Micro USB线缆。
4. Keil MDK 开发平台。
5. STM32CubeMX开发平台。
6. 装有WIN XP（及更高版本）系统的计算机。

• MSC是一种计算机和移动设备之间的传输协议，它允许一个通用串行总线（USB）设备来访问主机的计算设备，使两者之间进行文件传输。
• USB大容量存储设备类（The USB mass storage device class）是一种计算机和移动设备之间的传输协议，它允许一个通用串行总线（USB）设备来访问主机的计算设备，使两者之间进行文件传输

=== 2、USB_MSC HOST === * 普通列表项目

• USB MSC设备中的固件（firmware）或者硬件（hardware），必须要实现下面这些功能：
  • 检测和响应通用的USB Request和USB总线上的事件。
  • 检测和响应来自USB设备的关于信息或者动作的USB Mass Storage Request。
  • 检测和响应，从USB Transfer中获得的SCSI Command。这些业界标准的命令,是用来获得状态信息，控制设备操作，向存储介质块中读取（read block）和写入（write block）数据的。
  • 另外，设备如果想要向存储介质中，创建/读取/写入，文件/文件夹的话，那么就涉及到文件系统，还要实现对应的文件系统。嵌入式系统中常见的文件系统有FAT16或FAT32。

• 我们所关注的U盘，就是所谓的MSC设备，大容量存储设备。
• U盘的功能，就是数据存储。而对应的数据传输，用的是USB中的Bulk Transfer。

• USB MSC Bulk-Only (BBB) Transport
• 如上所述，Bulk-only是USB设备端，此处的U盘和USB Host端，即普通PC，之间信息交换的协议。Bulk Only Transport，也被简称为BOT。
• USB MSC USB Attached SCSI Protocol (UASP)
• “Attached”顾名思义，是附在某个上面的，此处即附在SCSI协议的上面的，即SCSI协议的补充部分。
• UASP规范，定义了关于如何在USB 2.0和USB 3.0中，UAS的传输标准是如何实现的，并且给出了一些范例和一些推荐的做法。

• 如上图，我们U盘实现的功能，主要就是数据的读写，而Device和Host之间的数据通信，主要有两种：
• CBI：主要用于Floppy设备，所以新的设备，都很少用此协议
• BOT：Bulk-Only Transport，也称BBB（Bulk/Bulk/Bulk），而对于BOT/BBB来说，对其提高USB总线利用率，提高了USB速度后，就是对应的UASP协议，故此处称UASP为BOT的增强版的协议。

• 硬件框架图：

• USBH_MSC实验是用STM32F407的USB接口实现iCore3作为主机对U盘（即USB大容量存储器）实现读／写操作并通过串口打印到电脑上并显示的实验。
• 实验内容：通过cube MX库提供的代码来实现STM32对U盘或者读卡器等大容量USB存储设备的读写操作，本实验是向存储设备中新建一个名为test.txt的文件，并向文件中写入数据，待写入成功后，读出文件的内容，并通过终端显示出来。

int main(void)
{
  /* USER CODE BEGIN 1 */
  int i;
  unsigned char buffer[64];
  unsigned char send_buffer[64];
  static int counter;
  RTC_DateTypeDef sDate;
  RTC_TimeTypeDef sTime;
  /* USER CODE END 1 */
  HAL_Init();
  SystemClock_Config();
  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_RTC_Init();
  MX_USB_DEVICE_Init();
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */
        if(systick.second_flag == 1){
            systick.second_flag = 0;
            if(hUsbDeviceHS.dev_state == USBD_STATE_CONFIGURED){
                if(counter ++ % 2){
                    HAL_RTC_GetTime(&hrtc, &sTime, RTC_FORMAT_BIN);
                    HAL_RTC_GetDate(&hrtc, &sDate, RTC_FORMAT_BIN);
                    memset(send_buffer,0,64);
                    sprintf((char *)send_buffer,"time:%02d:%02d:%02d  %02d-%02d-%02d",sTime.Hours,sTime.Minutes,sTime.Seconds,sDate.Year,sDate.Month,sDate.Date);
                    USBD_HID_SendReport(&hUsbDeviceHS,send_buffer,64);
                }else{
                    memset(send_buffer,0,64);
                    if(ARM_KEY_STATE == KEY_DOWN)
                        sprintf((char *)send_buffer,"key:KEY PRESS");
                    else
                        sprintf((char *)send_buffer,"key:");
                    USBD_HID_SendReport(&hUsbDeviceHS,send_buffer,64);
                }
            }
        }
        //接收命令处理
        if(usb_receive_flag == 1){
            usb_receive_flag = 0;
            memcpy(buffer,usb_receive_buffer,usb_receive_counter);
            memset(usb_receive_buffer,0,usb_receive_counter);
            for(i = 0;i < 64;i++){
                buffer[i] = tolower(buffer[i]);
            }
            command_process(buffer);
        }
  }
}

• 在主函数的while循环中通过定时器，定时向主机发送时间数据。再通过USB处理函数对主机发送过来的数据进行接收处理，并送入处理函数进行处理，实现相应的功能。

void HAL_SYSTICK_Callback(void)
{
    //中断时间1ms，
static int counter = 0;

    if((counter ++ % 250) == 0){
        systick.second_flag = 1;
    }
}

• 通过时钟函数计时，定时向主机发送数据

• 因为hal库中的驱动没有对hid设备接收函数的处理，需要修改usbd_hid.c文件。主要是添加USBD_HID_DataOut函数，增加对从主机发送的数据接收功能。

static uint8_t  USBD_HID_DataOut (USBD_HandleTypeDef *pdev,
                              uint8_t epnum)
{
    if(epnum == HID_EPOUT_ADDR){
        usb_receive_counter = USBD_GetRxCount(pdev,epnum);
        if(pdev->dev_state == USBD_STATE_CONFIGURED){
            usb_receive_flag = 1;
  USBD_LL_PrepareReceive(pdev,HID_EPOUT_ADDR,usb_receive_buffer,HID_EPOUT_SIZE);
        }
    }
  return USBD_OK;
}

• 修改USBD_HID_Init函数，增加USBD_LL_OpenEP函数语句与USBD_LL_PrepareReceive函数语句，保证相应功能的初始化。

/* Open Ep Out */
    USBD_LL_OpenEP(pdev, HID_EPOUT_ADDR, USBD_EP_TYPE_INTR, HID_EPOUT_SIZE);
    /* Prepare Out endpoint to receive next packet */
    USBD_LL_PrepareReceive(pdev, HID_EPOUT_ADDR, usb_receive_buffer, HID_EPOUT_SIZE);

• 在usbd_hid.h中添加对EPOUT参数地址与大小的定义

#define HID_EPOUT_ADDR                              0x01
#define HID_EPOUT_SIZE                              0x40

• 利用上位机hid.exe与iCore3通讯，HID设备的描述符需要进行修改，以便可以与上位机软件进行通讯。主要是对usbd_desc.c 设备描述符与usbd_hid.c配置描述符进行修改。这些描述符决定了HID设备的类型与定义，上位机需要根据这些描述符发出相应的指令控制。直接将程序中的usbd_hid.c文件替换为例程文件的usbd_hid.c。在usbd_desc.c中需要修改USBD_HS_DeviceDesc中的相应描述配置，将宏定义中的一些参数进行修改，即可实现hid描述符的修改。

#define USBD_VID     0x483
#define USBD_LANGID_STRING     1033
#define USBD_MANUFACTURER_STRING     "Gingko"
#define USBD_PID_HS     0x5720
#define USBD_PRODUCT_STRING_HS     "iCore3 in HS mode"
#define USBD_SERIALNUMBER_STRING_HS     "00000000001A"
#define USBD_CONFIGURATION_STRING_HS     "HID Config"
#define USBD_INTERFACE_STRING_HS     "HID Interface"
#define USB_SIZ_BOS_DESC            0x0C

1. 把仿真器与iCore3的SWD调试口相连（直接相连或者通过转接器相连）；
2. 把跳线帽插在USBOTG；
3. 把iCore3（USB_OTG）通过Micro　USB线与计算机相连，为iCore3供电；
4. 打开Keil　MDK开发环境，并打开本实验工程；
5. 烧写程序到iCore3；
6. 也可以进入Debug模式，单步运行或设置断点验证程序逻辑；
7. 打开usb_hid.exe进行验证。

• 点击测试软件的LED控制按钮，iCore3上的LED灯的颜色状态将发生变化，点击校准时间，将用电脑系统的时间校准iCore3的内部RTC，按下iCore3上的ARM-KEY,按键状态栏将显示按键的状态（如下图所示）。
