1. 了解什么是锁相环。
2. 掌握锁相环的使用方法。
3. 掌握 QuartusII 集成开发环境使用方法。

1. iCore3 双核心板。点击购买
2. 转接板和40P的FPC连接线。
3. Blaster（或相同功能）仿真器。点击购买
4. MicoUSB 线缆。
5. QuartusII 开发平台。
6. 装有 WINXP（及更高版本）系统的计算机。

• 通过 FPGA 的一个 I/O 口连接 LED；设定 I/O 为输出模式。内部计数器完成计数后改变 输出 LED 的状态（LED 闪烁），通过改变计数器的大小可以改变 LED 闪烁的频率。

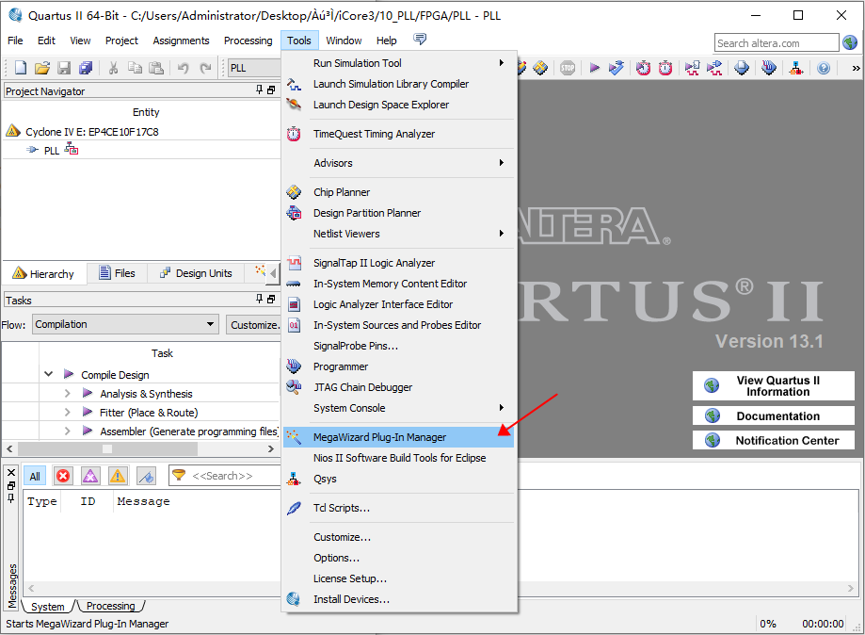

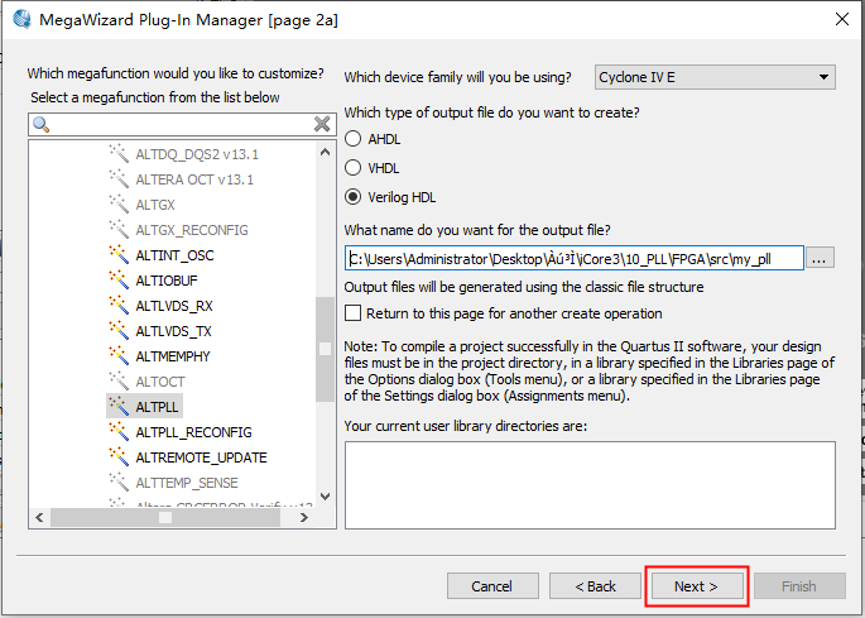

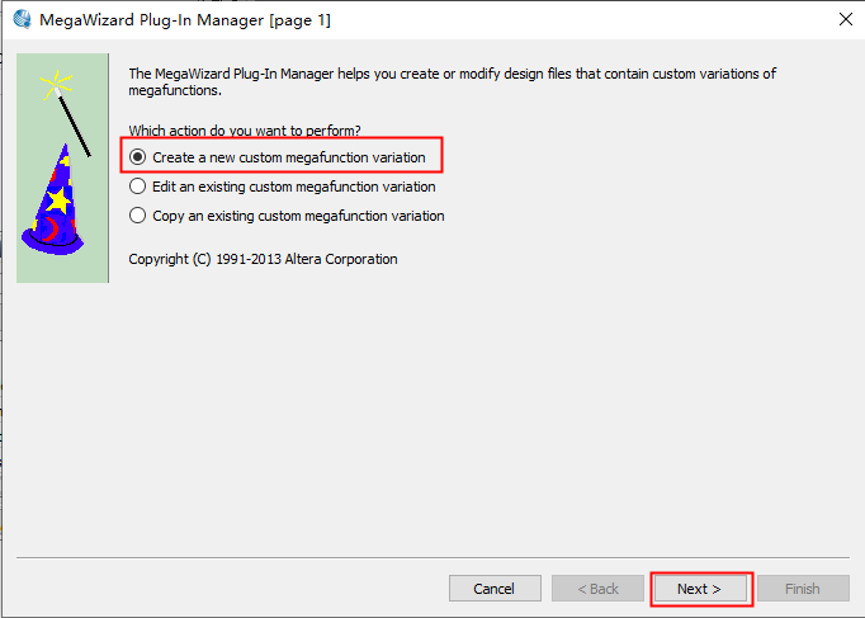

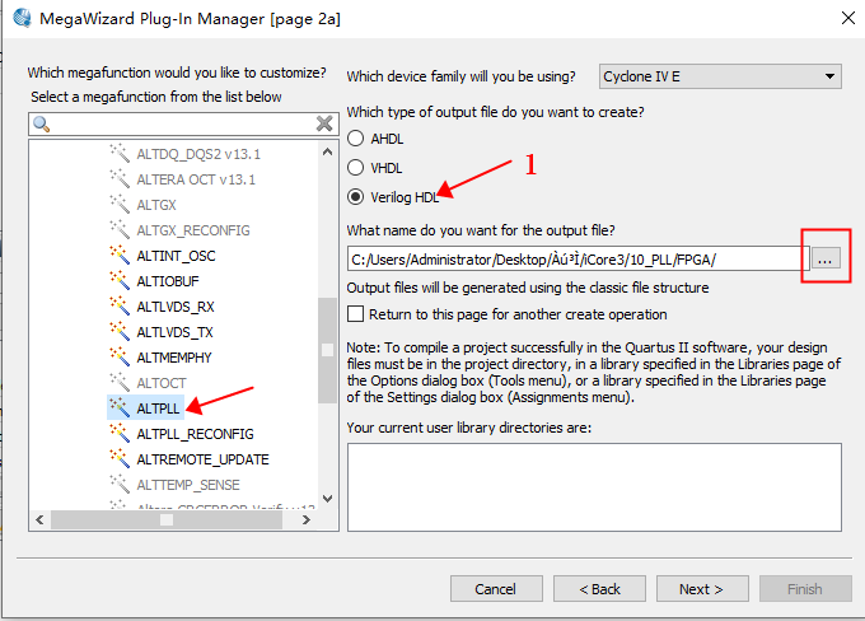

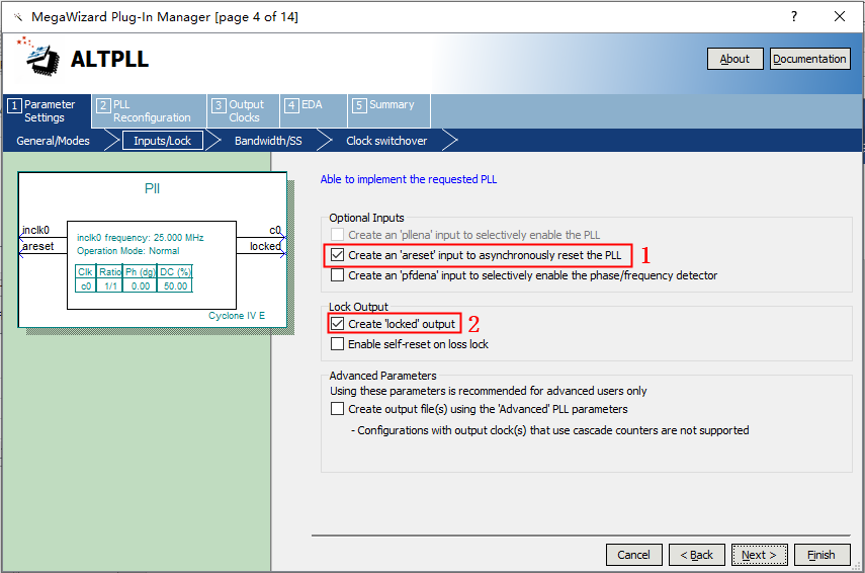

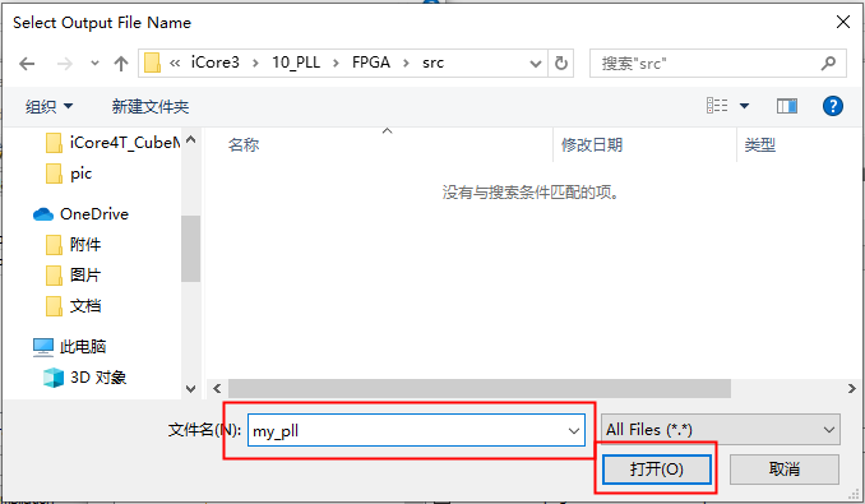

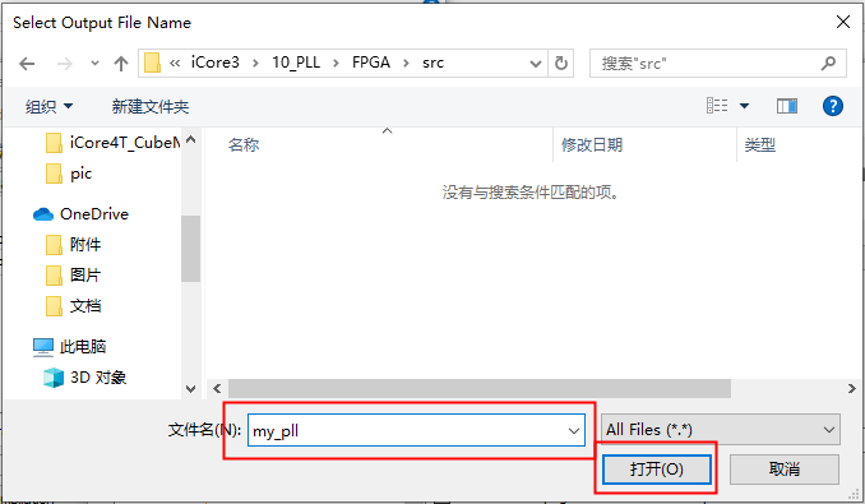

1、 建立工程，并新建 PLL.v 文件。打开 tool→megawizardplug-inmanager。 2、 直接点第一个新建 PLL,点击 next。 3、 在左侧的栏里 IO 文件夹下找到并选中 ALTPLL，在箭头 1 处选择 verilogHDL，再点 击方框中按钮。 4、 输入文件名称，点击打开。 5、 保存好文件之后点击 next。 6、 方框 1 处选择速度等级，此 FPGA 的速度等级为 8，所以这里选 8，方框 2 处设置 输入时钟，开发板上的晶振是 25Mhz，这里写 25，点击 next。 7、 方框 1 处是添加复位信号，方框 2 处是添加锁定信号，这个信号基本不需要，去掉 就可以了，点击 next。 8、 接下来几项一直 next 就可以了，一直到Output Clock 设置界面。

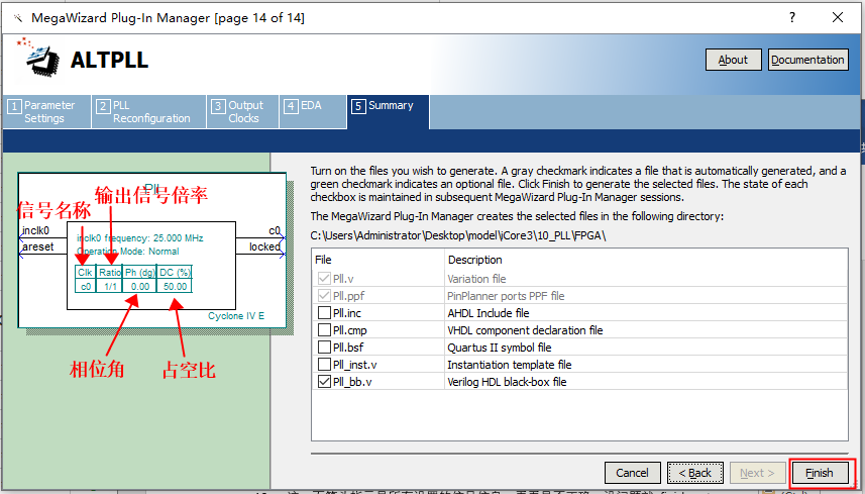

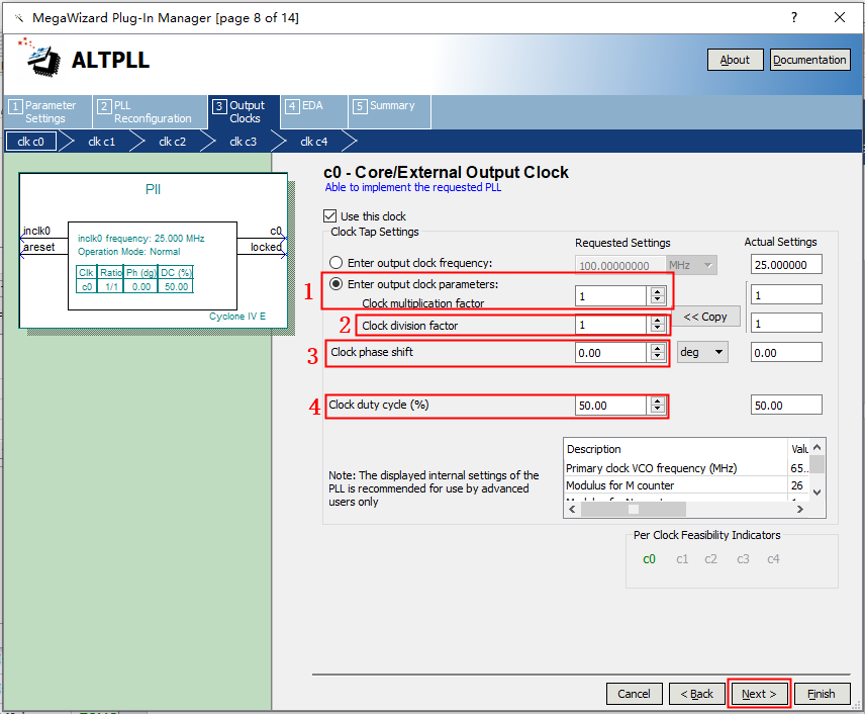

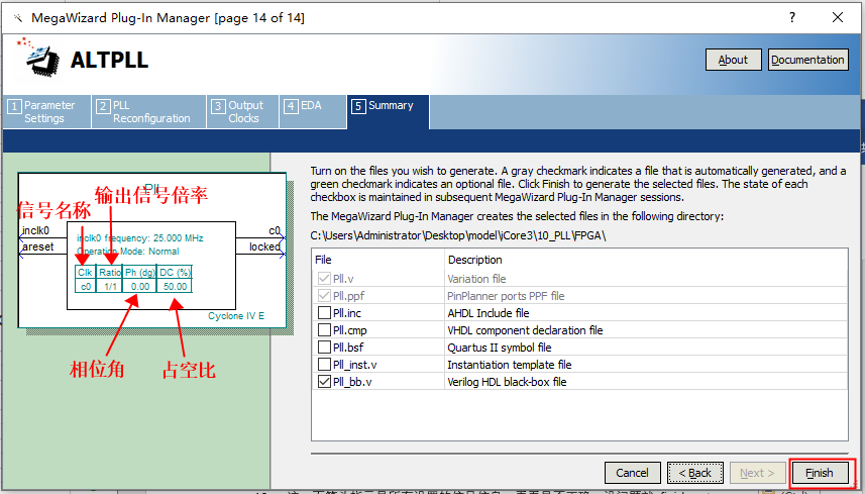

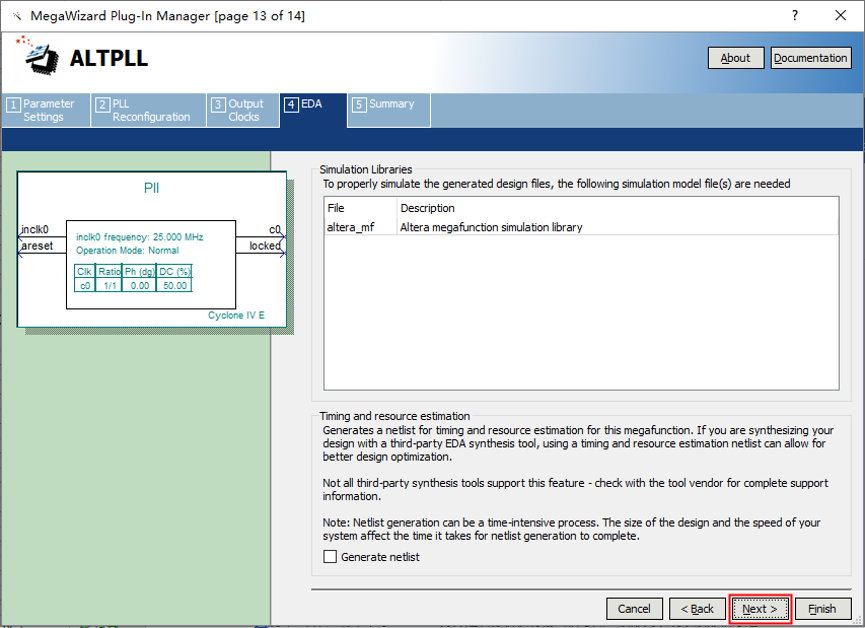

9、 方框 1 是倍频数，方框 2 是分频数，方框 3 是信号相位角偏移量，方框 4 是占空比， 根据需求分别设置就可以了，方框右边是实际输出，完成后点 next 即可。 10、 接着是第二个时钟，1 个锁相环最多可以输出 5 个时钟，以后的时钟跟之前的设 置类似。唯一区别就是在箭头处勾选上，使能该时钟信号。 11、 此页不用设置，直接 next。 12、 这一页箭头指示是所有设置的信号信息，看看是否正确。没问题就 finish。 13、 接着把代码写进工程，分配引脚（使用接到排针的引脚，避免跟其他芯片引脚信 号冲突烧坏芯片），编译即可。
14、 打开逻辑分析仪将输出信号加入波形列表观察波形信号是否正确。

打开逻辑分析仪，加入输出波形信号查看波形，可以看到波形周期依次增大。采样时钟 为 100Mhz，可以看到输出时钟是正确的。
