• Modelsim 仿真工具是 Mentor 公司开发的业界优秀的HDL语言仿真软件，支持 Verilog、VHDL 以及他们的混合仿真，方便的图形化界面，强大的仿真能力。是 FPGA设计中最通用的一种仿真工具之一。

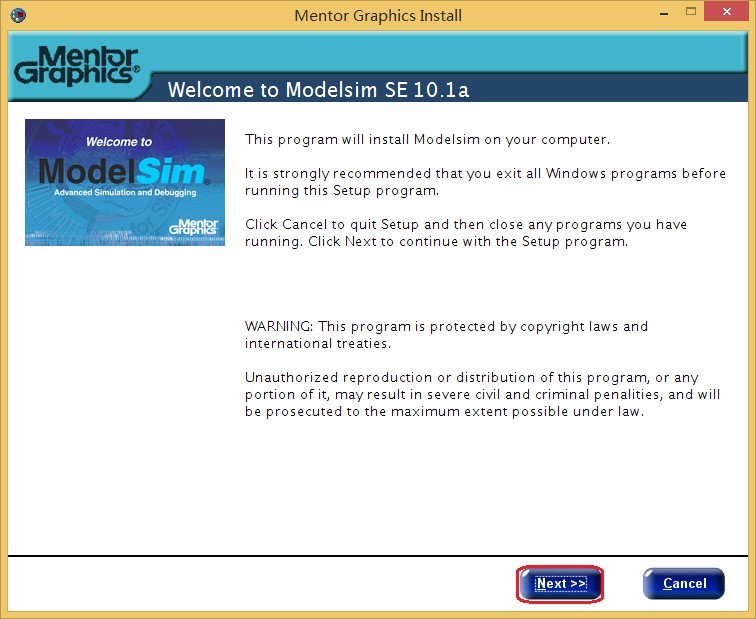

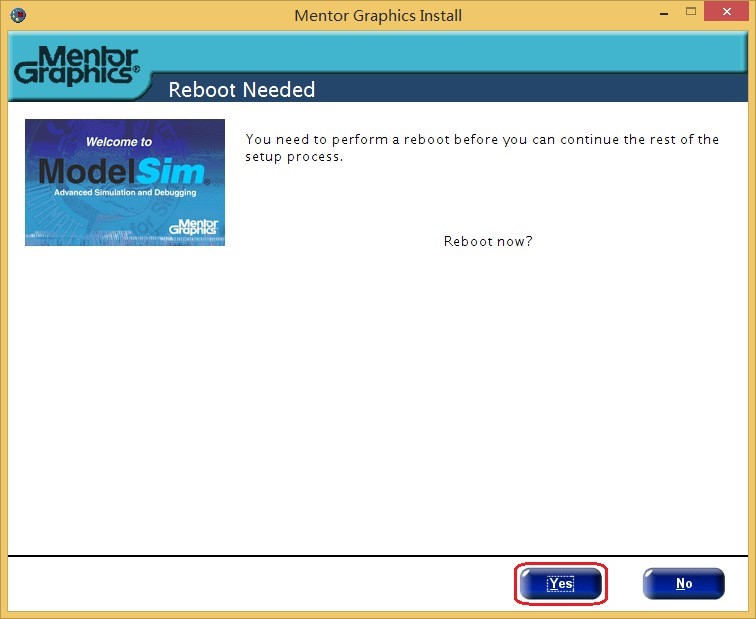

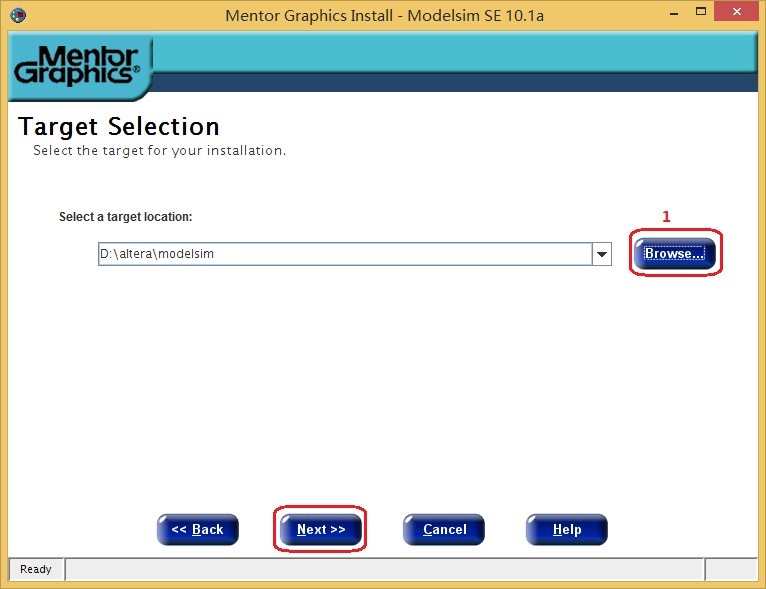

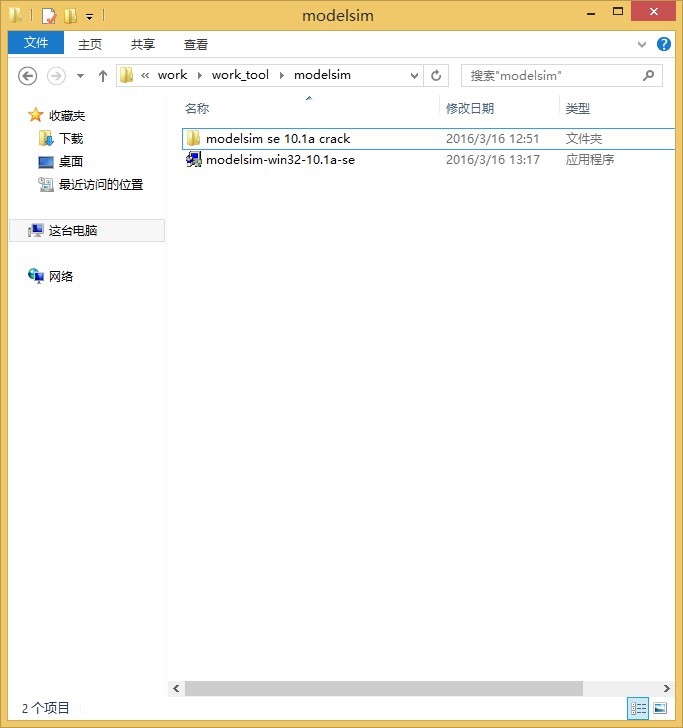

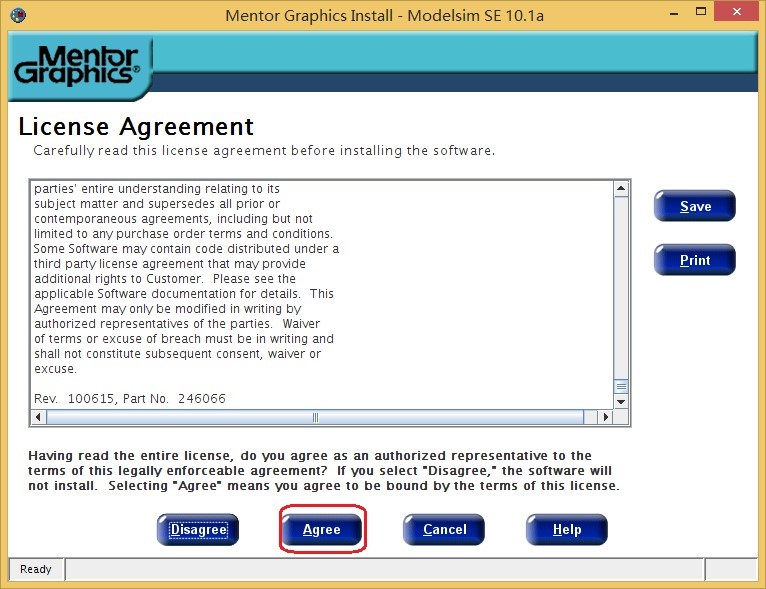

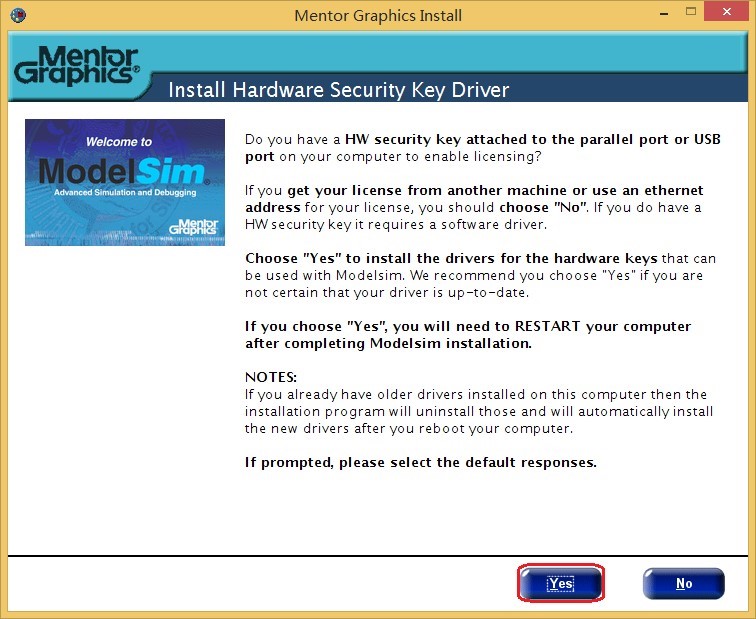

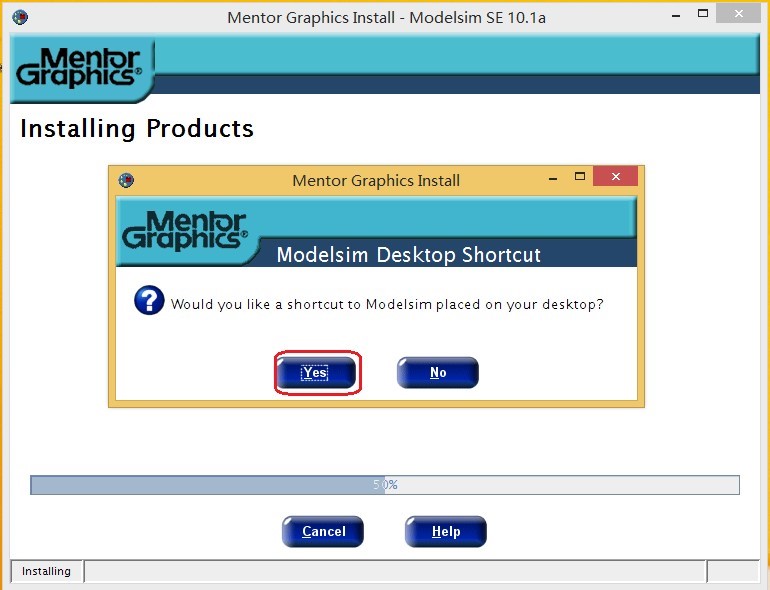

1、双击 modelsim-win32-10.1a-se.exe 文件开始安装。 2、双击.exe 文件后进入如下界面，点击 Next。 3、在框 1 处选择安装路径，然后点击 Next。 4、此界面点击 Agree 即可进入下一步的安装。 5、接下来进入进度条界面，此过程中弹出的界面全部点击 Yes。 6、此界面点击 Yes 进入下一个安装步骤。 7、点击 Yes，电脑立即重启；点击 No，可在空闲时手动重启。此时安装结束。

1、打开软件，编写 modelsim 工程（也可直接打开自带例程），然后编译保存，如图所示：

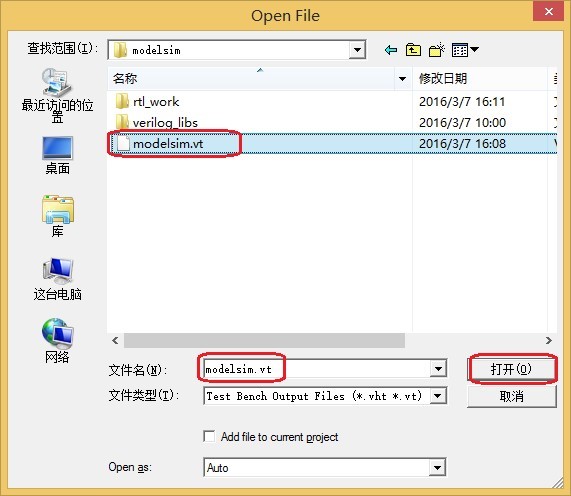

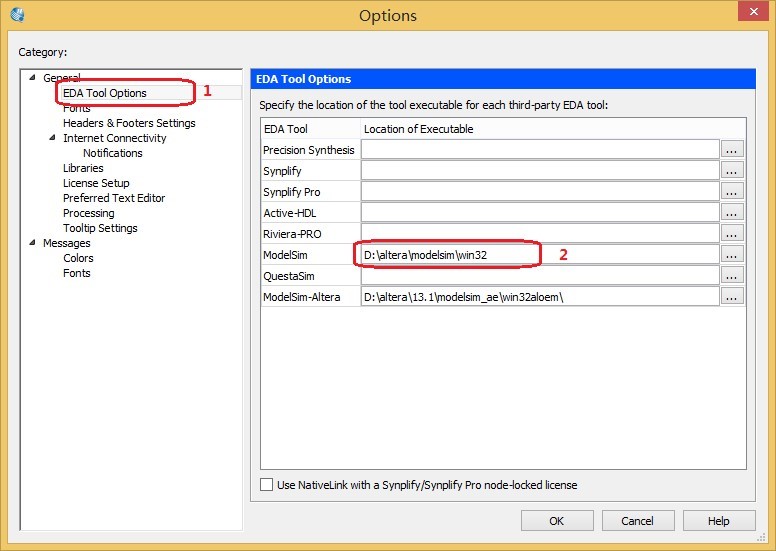

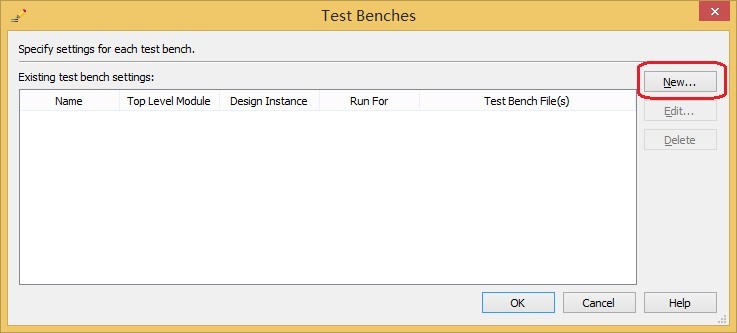

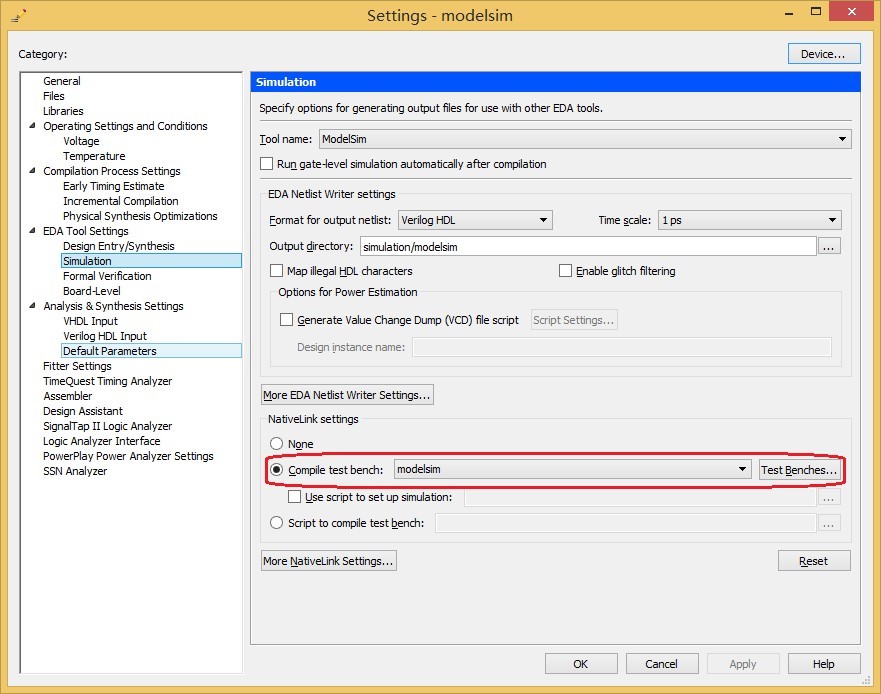

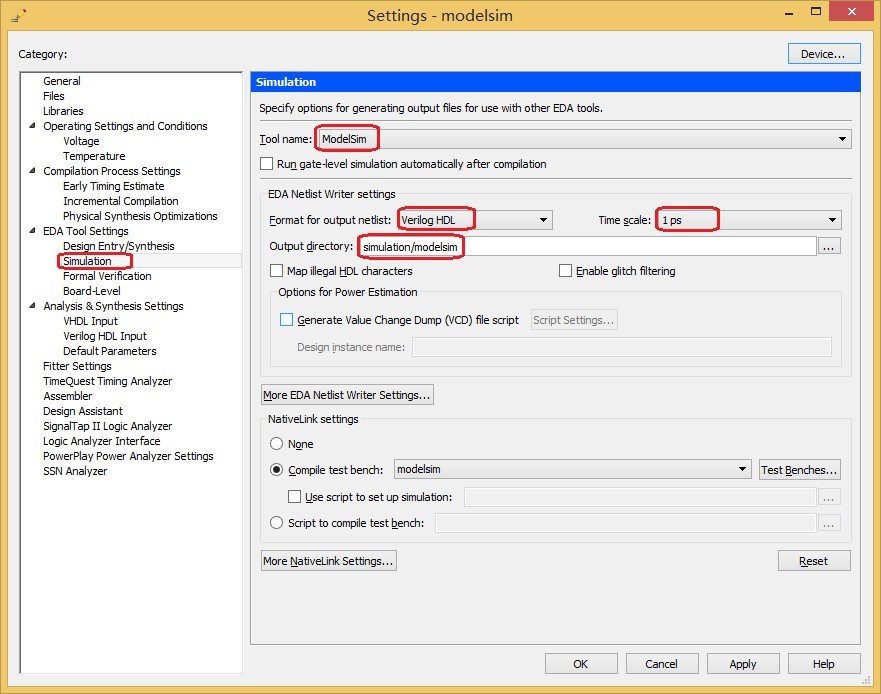

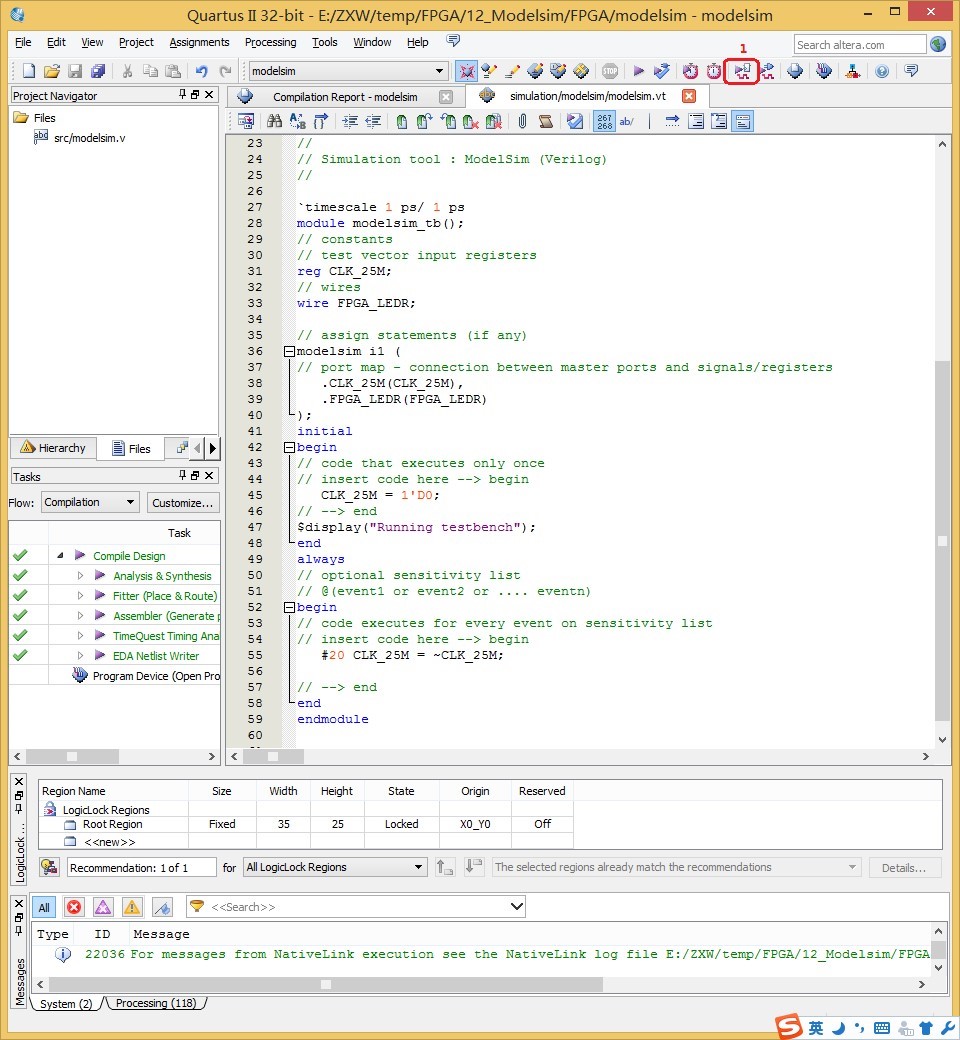

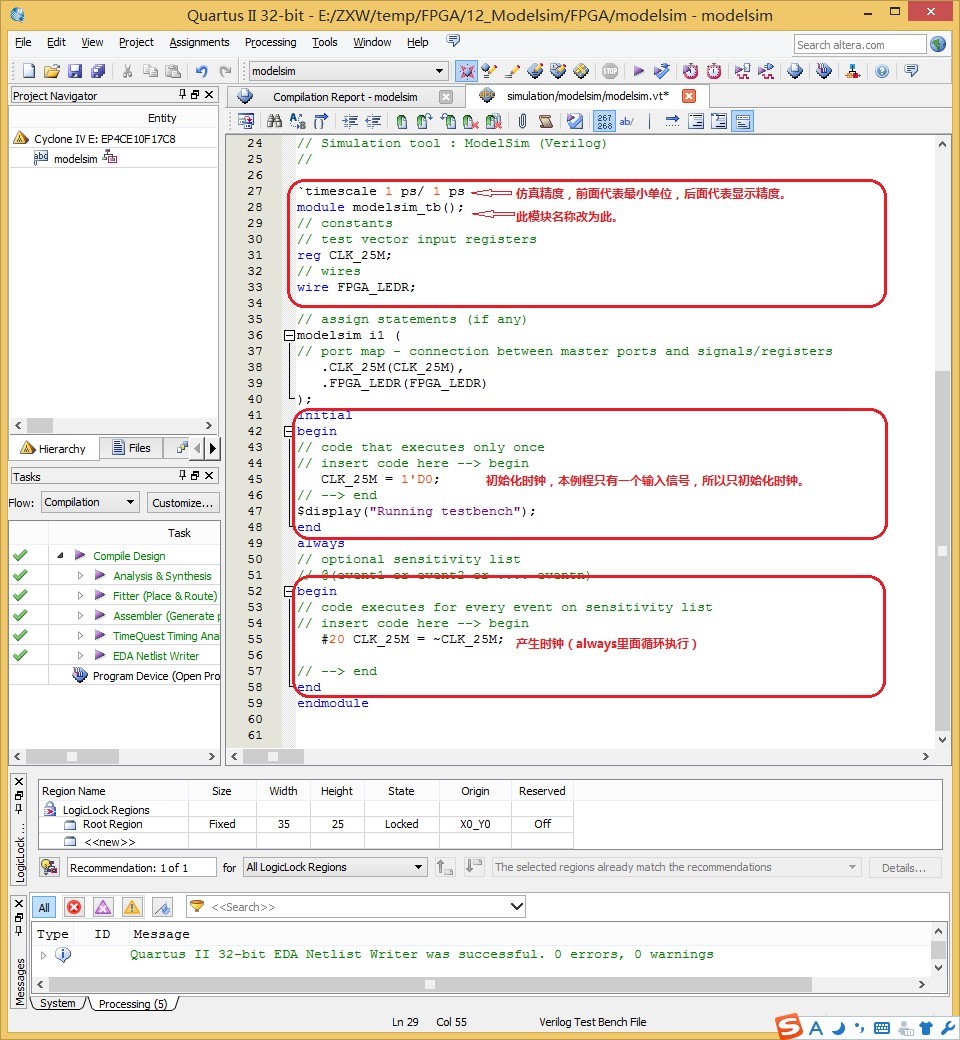

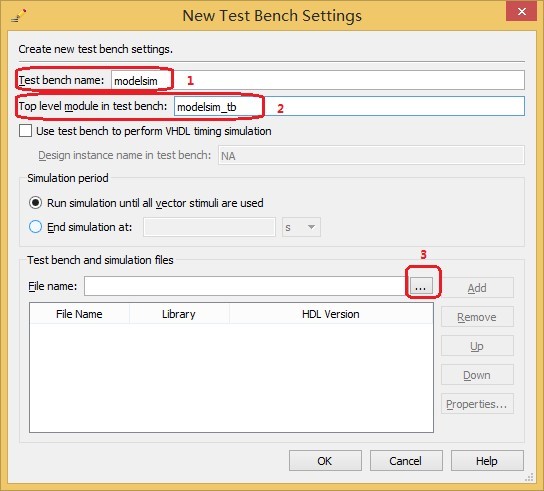

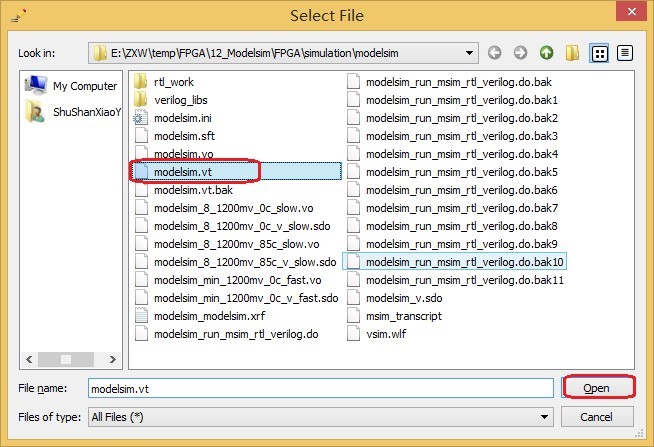

2、打开 Assignments→Settings→Simulation，然后根据图示设置，设置完毕点击 OK。 3、打开 Processing →Star→Star Test Template Writer。 3、打开 File→Open→simulation→modelsim，找到 modelsim.vt 所在路径，然后选中打开。 4、打开文本后根据下图所示对工程文件进行修改，然后点击保存。 5、打开 Tools → Options，进入 Options 界面后点击框 1 处，并在框 2 处选择 Modelsim.exe 的路径，然后点击 OK。 6、打开 Assignments→Settings→Simulation，查看步骤 2 的设置是否有变化，如有不同请重复设置一下，然后点击框 1 处 Test Benches 进行设置。 8、点击 New，根据图示对框 1 和框 2 处进行设置，点击框 3 处选择 modelsim.vt 文件，选择后并点击框 3 后面的 Add，最后点击 OK 结束。 9、所有设置完毕后点击保存并编译，然后点击方框 1 按钮进行仿真。 10、 仿真波形界面如下图所示。

通过仿真波形，可以清晰的看到所添加信号波形的变化与程序所写的一致。
