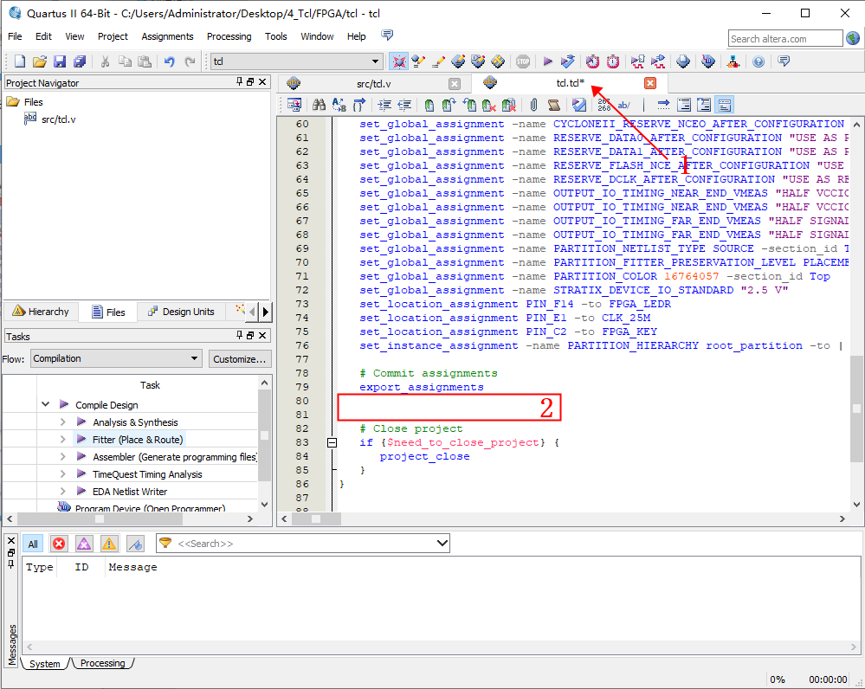

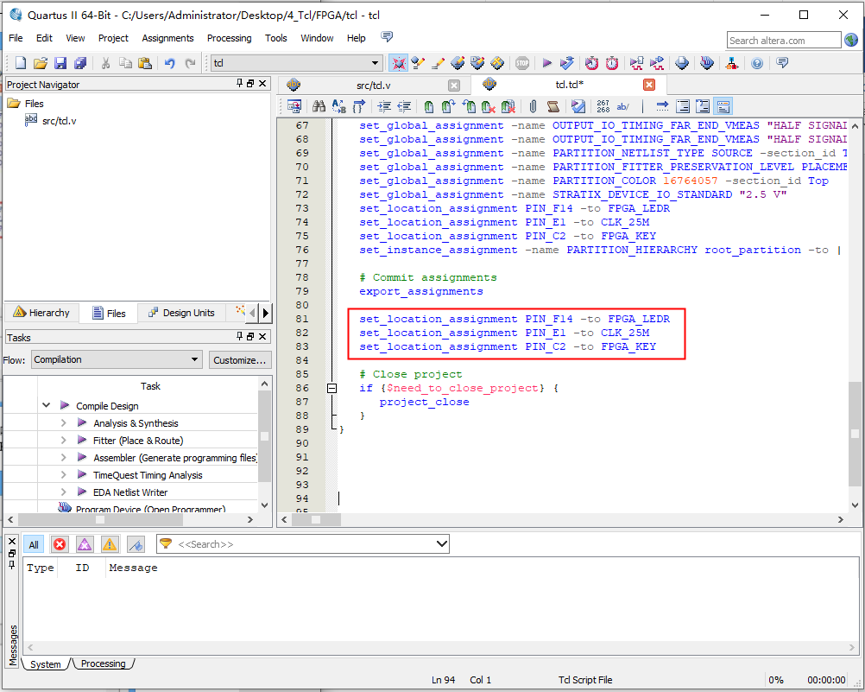

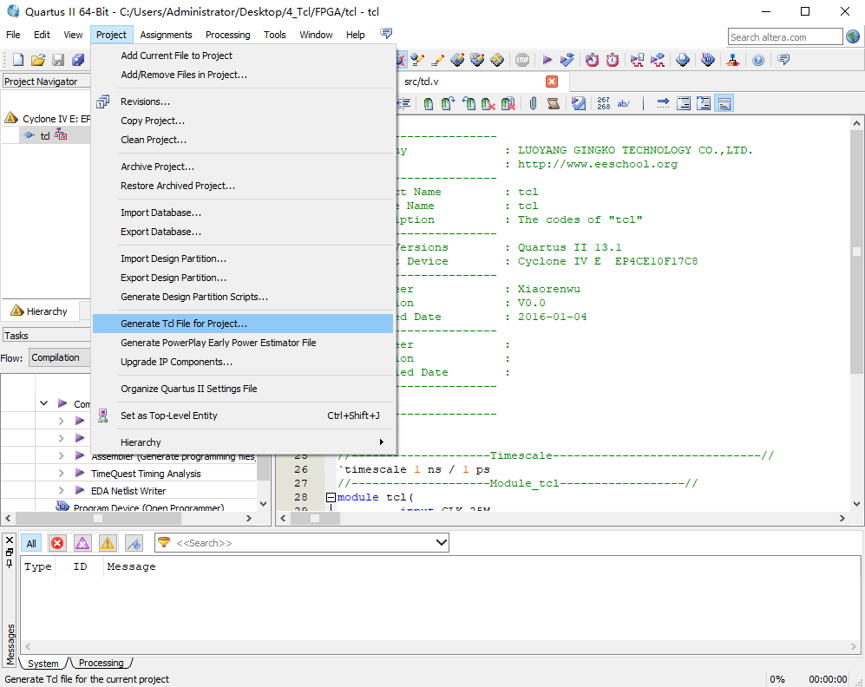

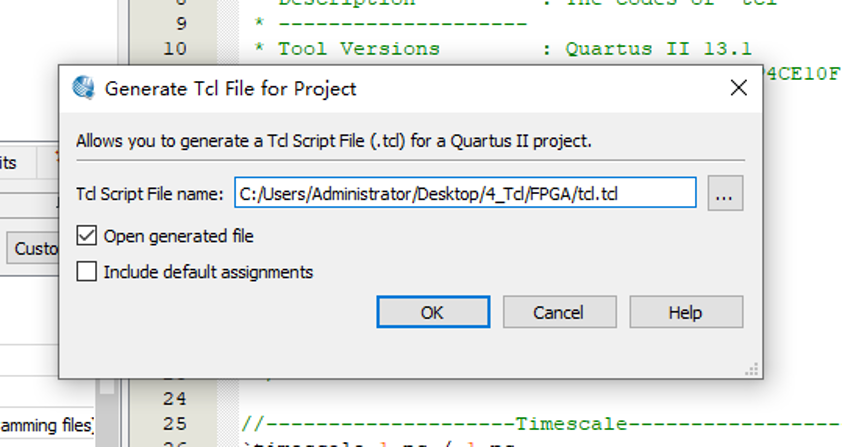

1、 建立工程并编写代码之后,要对工程的接口引脚进行配置,点击 project –> generate tcl file for project。 2、 窗口中显示的是 tcl 文件保存路径, 一般默认即可, 点击 OK。 3、 在工作窗口中打开刚才生成的 tcl 文件,文件后缀为.tcl,如图示箭头1所示,显示出生成的tcl文件的名字和后缀名。 在方框 2 的地方输入引脚配置命令。命令格式为:
set_location_assignment PIN_F14 -to FPGA_LEDR

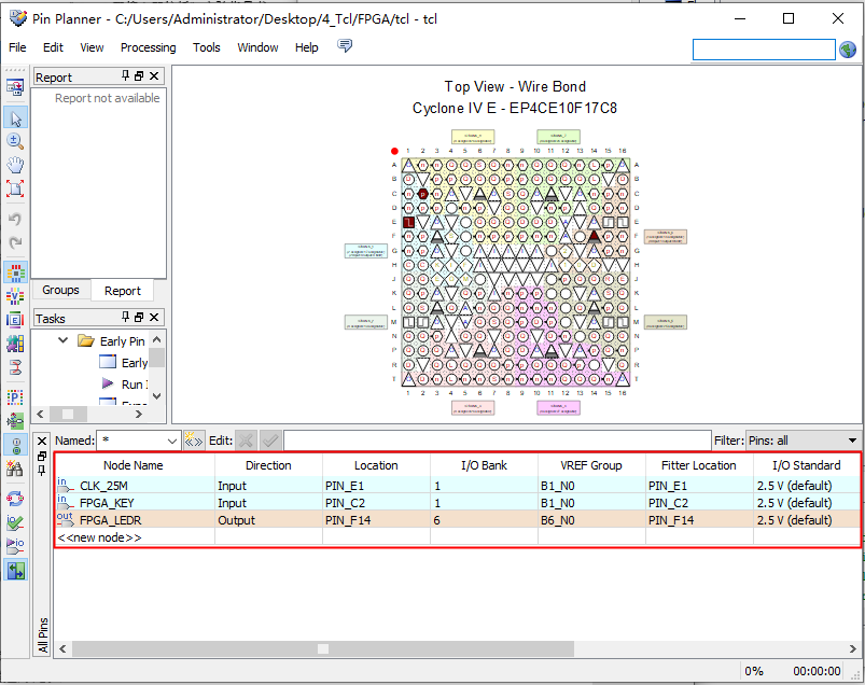

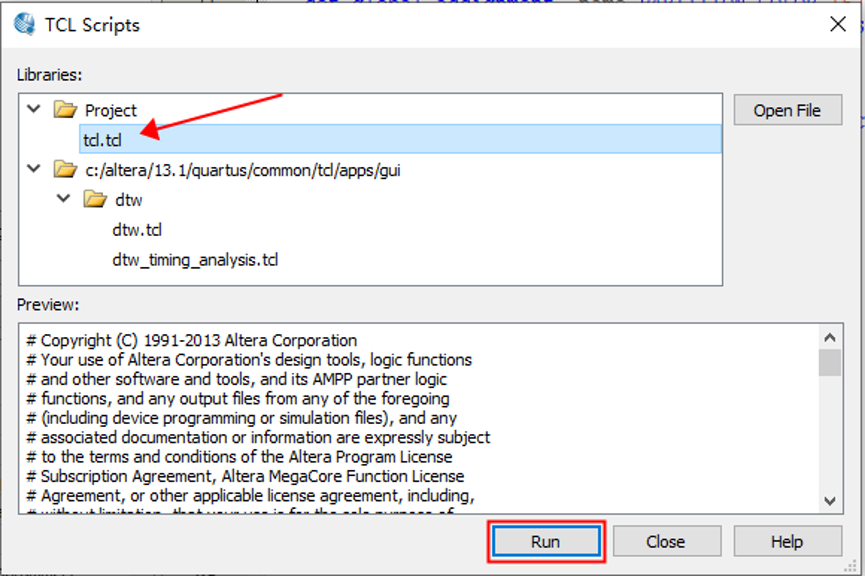

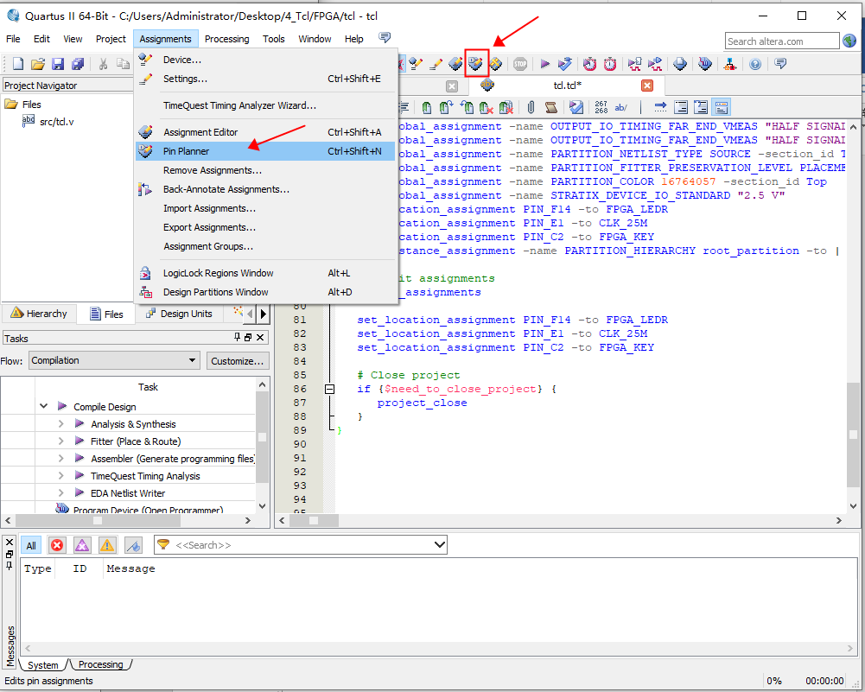

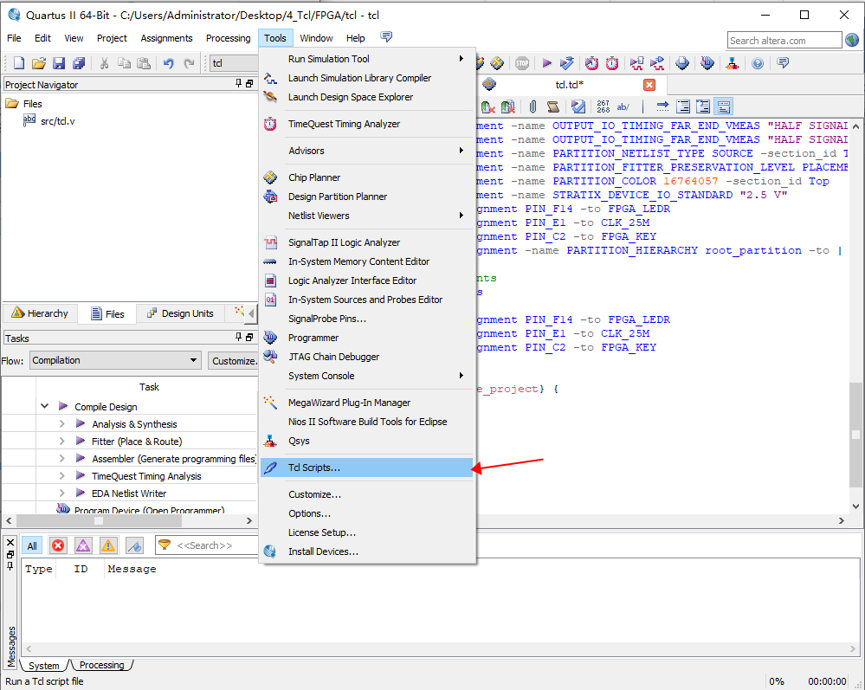

代码中的PIN_XXX是FPGA的引脚编号,FPGA_LEDR是绑定到该引脚的端口的名字。 4、 完成之后, 点击保存。 打开 tool → tcl scripts, 弹出以下窗口, 选择箭头所示的 tcl 文件(即刚生成的 tcl 文件),点击 run。提示窗口中直接 OK。 5、 打开 Assignments → pin planner, 或者点击图示方框中的按钮。 6、 可以在引脚列表中看到刚才编辑的引脚, 到此引脚配置完成。 7、 重新编译程序并烧写, 观察现象是否正确。
iCore3 双核心板上与 FPGA 相连的三色 LED(PCB 上标示为 FPGA▪LED), 按键按下红灯点亮,松开按键红灯熄灭。
