例程二十一:【MicroPython】RAM-FPGA SPI通信

一、实验目的与意义

了解SPI通信的基本原理;掌握RAM与FPGA的SPI通信方法;掌握Quartus II集成环境使用方法。

二、实验设备及平台

  1. iCore3双核心板点击购买
  2. Micro USB线
  3. Blaster(或相同功能)仿真器
  4. Quartus II开发平台
  5. 串口调试器
  6. 电脑

三、实验原理

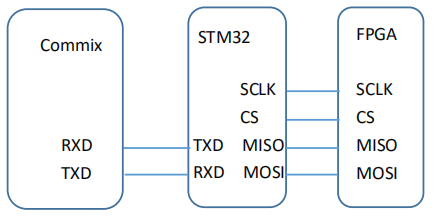

通过FPGA建立的SPI模块对外提供SCLK、CS、MOSI、MISO接口,与STM32模拟的SPI接口相连接,串口调试器与STM32通过串口连接,实现三者之间的通信。本实验中,以STM32作为主机,FPGA作为从机,串口调试器向STM32发送数据,STM32的串口4接收数据,然后通过SPI将数据发送至FPGA,STM32起到一个桥梁的作用。程序运行后,FPGA收到数据后向STM32发送数据,经过STM32发送至串口调试器。原理示意图如下所示: 实验通讯示意图

排针引脚连接对照表:

SPI信号线ARM引脚FPGA引脚
时钟信号(SCLK) PD9F7
片选信号(CS) PD8D8
主入从出信号(MISO)PD11C6
主出从入信号(MOSI)PD10E7

注意:iCore3核心板已经将以上四组引脚相连。

四、实验步骤

  1. 用数据线将iCore3的USB-OTG口与电脑相连,将供电跳帽选择为OTG供电;
  2. 将代码包中的custom_spi.py、main.py文件替换到PYBFLASH磁盘中,弹出磁盘(必须!),拔下数据线将iCore3断电;
  3. 将USB-Blaster与iCore3的JTAG调试口相连;
  4. 将跳线帽选为USB UART,并将数据线连接到USB UART;
  5. 将数据线连接到电脑,iCore3上电Python代码运行;
  6. 打开QuartusII开发环境,打开实验工程,编译工程,下载FPGA代码;
  7. 打开串口调试器,连接到对应串口并打开,发送命令,观察实验现象;
  8. 命令格式如下:
命令字符串RAM-LEDFPGA-LED
ledr 红灯亮红灯亮
ledg 绿灯亮绿灯亮
ledb 蓝灯亮蓝灯亮

五、实验现象

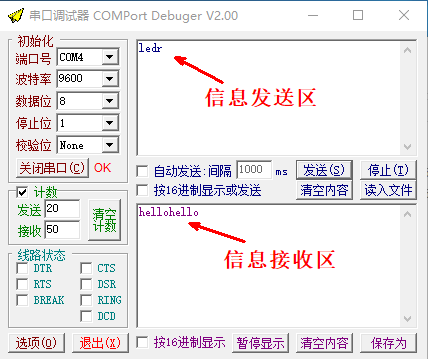

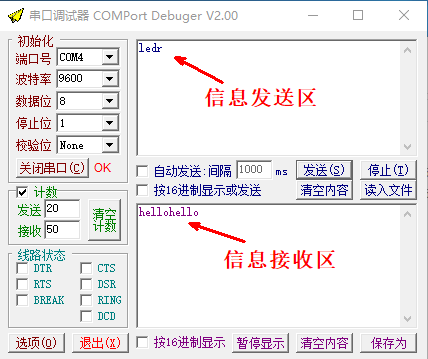

在发送区编辑完要发送的数据后,点击发送即可观察到RAM-LED、FPGA-LED变化,并在接收区收到iCore3的回复信息,如下图所示: 串口调试器界面

六、实验程序

# -*- coding: utf-8-*-
# main.py -- put your code here!
from pyb import udelay, LED, UART  # 导入相关模块
from custom_spi import SPI  # 从定制spi模块中导入SPI对象


# 主函数
# 定义串口4对象,波特率9600
U4 = UART(4,9600)

# 定义SPI对象,定义cs:D8, clk:D9, mosi:D10, miso:D11 (iCore3硬件连接)
fpga_spi = SPI('D8','D9','D10','D11')

while True:
    re = U4.readline()           # 缓冲区读取一行内容
    if re != None:               # 若内容不为空
        udelay(5000)             # 延时5ms,等内容接受完整,视内容长短而定,若时间过短则会通信失败
        re = re + U4.readline()  # 将内容合并

        if re == b'ledr':        # 控制命令匹配
            LED(1).on()          # 红灯亮
            LED(2).off()
            LED(3).off()
        elif re == b'ledg':      # 绿灯亮
            LED(1).off()
            LED(2).on()
            LED(3).off()
        elif re == b'ledb':      # 蓝灯亮
            LED(1).off()
            LED(2).off()
            LED(3).on()

        # 将命令发送给FPAG
        fpgare = fpga_spi.write_str(re.decode('ascii')+'\r\n')
        fpgare += fpga_spi.read(4)      # 再读入四字节
        U4.write(fpgare)                # 将从FPGA接收到的内容再发给串口4
# -*- coding: utf-8-*-
# custom_spi.py -- put your code here!
from pyb import Pin, udelay  # 导入相关模块

# 普通IO模拟SPI驱动
class SPI(object):
    """创建SPI对象时传入四个参数
        cs:   片选信号
        clk:  主机时钟信号
        mosi: 主机输出(从机输入)信号
        miso: 主机输入(从机输出)信号
    """
    # 对象创建时,自动初始化
    def __init__(self, cs, clk, mosi, miso):
        super(SPI, self).__init__()
        self.SPI_CS = Pin(cs, Pin.OUT_PP)              #片选信号输出
        self.SPI_CLK = Pin(clk, Pin.OUT_PP)            #时钟输出
        self.SPI_MOSI = Pin(mosi, Pin.OUT_PP)          #SPI输出
        self.SPI_MISO = Pin(miso, Pin.IN, Pin.PULL_UP) #SPI输入
        self.SPI_CS.high()                             #片选信号拉高
        self.SPI_CS.low()                              #片选信号拉低
        self.SPI_CLK.high()                            #时钟拉高
        self.SPI_CLK.low()                             #时钟拉低
        self.SPI_MOSI.high()                           #输入拉高
        self.SPI_MOSI.low()                            #输入拉低
        self.SPI_MISO.value()                          #输出

    # SPI发送一字节函数,传入一字节
    def _write_byte(self, data):
        temp = 0                     # 定义接收变量接收返回字节
        for i in range(7):           # 循环七次,发送七比特
            if data & 0x80:          # 发送最高位的一比特
                self.SPI_MOSI.high() # 输出信号线拉高
            else:
                self.SPI_MOSI.low()  # 输出信号线拉低

            self.SPI_CLK.low()       # 时钟信号线拉低
            udelay(5)                # 等输出信号线稳定

            if self.SPI_MISO.value():# 读取输入信号线
                temp |= 1            # 接收变量按位赋值
            else:
                temp |= 0

            self.SPI_CLK.high()      # 时钟信号线拉高,从机接收数据
            udelay(5)
            data <<= 1               # 数据左移一位
            temp <<= 1               # 接收变量左移一位

        if data & 0x80:              # 发送最后一比特,不左移
            self.SPI_MOSI.high()
        else:
            self.SPI_MOSI.low()

        self.SPI_CLK.low()
        udelay(5)

        if self.SPI_MISO.value():
            temp |= 1
        else:
            temp |= 0

        self.SPI_CLK.high()
        udelay(5)

        return(chr(temp))             # 将ascii转换为字符并返回

    # 发送字符串,传入要发送的字符串
    def write_str(self, str):
        res = ''
        self.SPI_CS.high()                   # 片选信号拉高
        for i in str:                        # 逐个发送字符
            res += self._write_byte(ord(i))  # 将字符转换为ascii码值,传给写字节函数
        self.SPI_CS.low()                    # 片选信号拉低

        return(res)

    # 读字节函数,传入读取字节数
    def read(self, l):
        res = ''
        self.SPI_CS.low()
        for i in range(l):
            res += self._write_byte(0x00)    # 主机发送0x00,获取从机数据
        self.SPI_CS.high()

        return(res)
