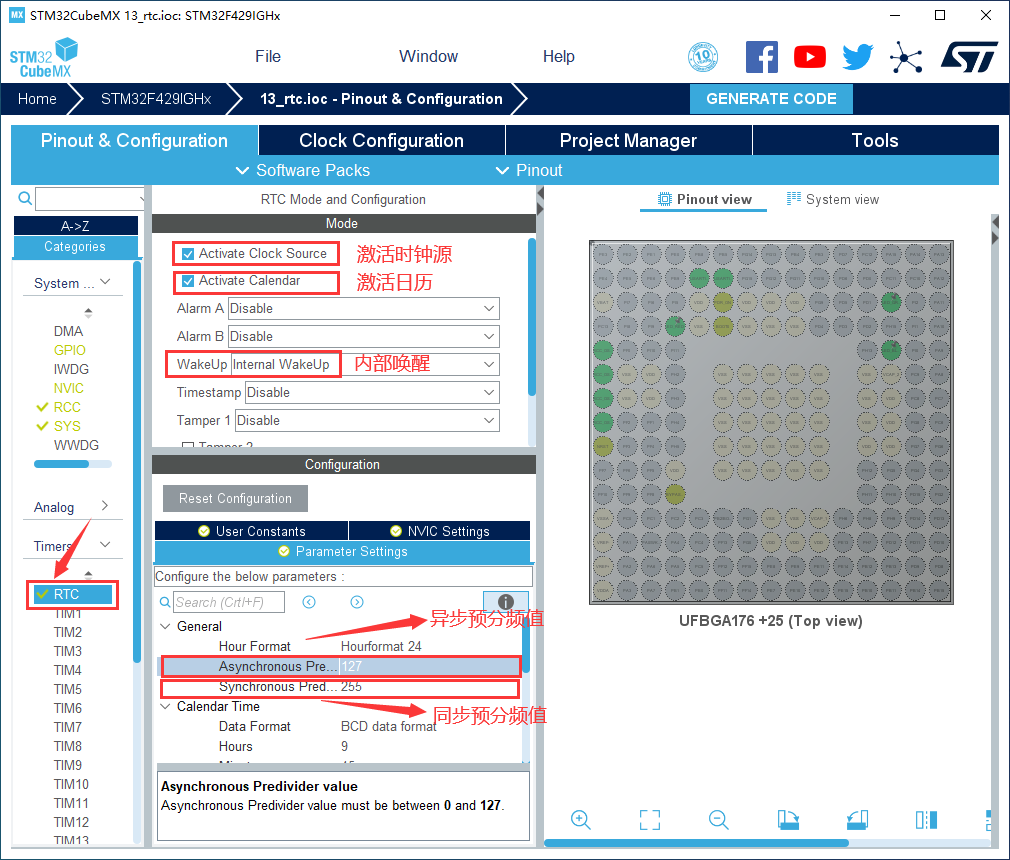

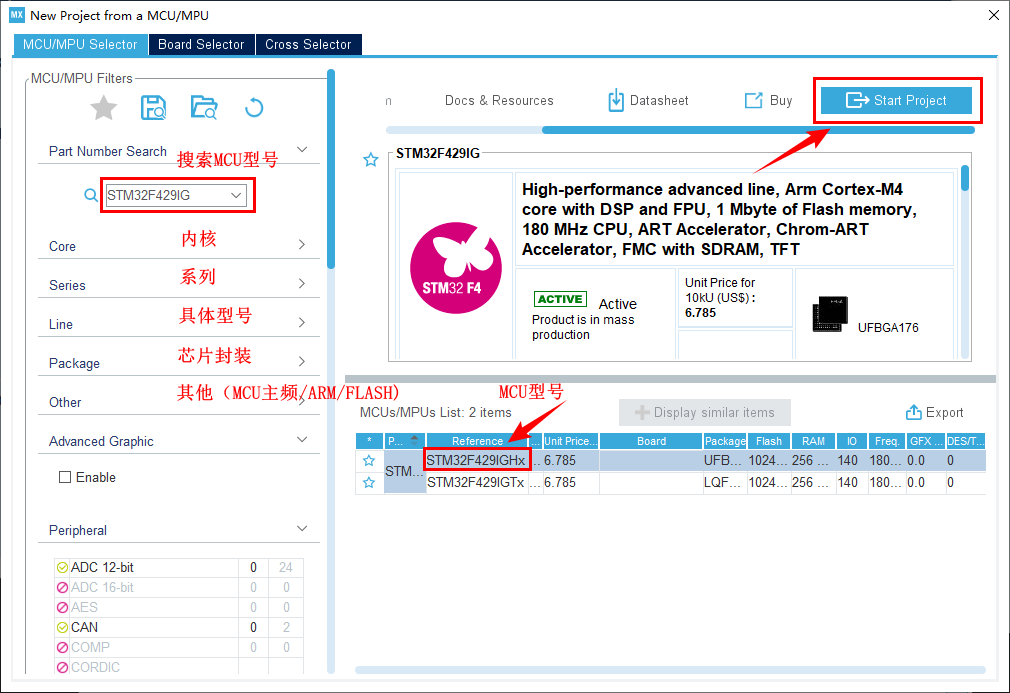

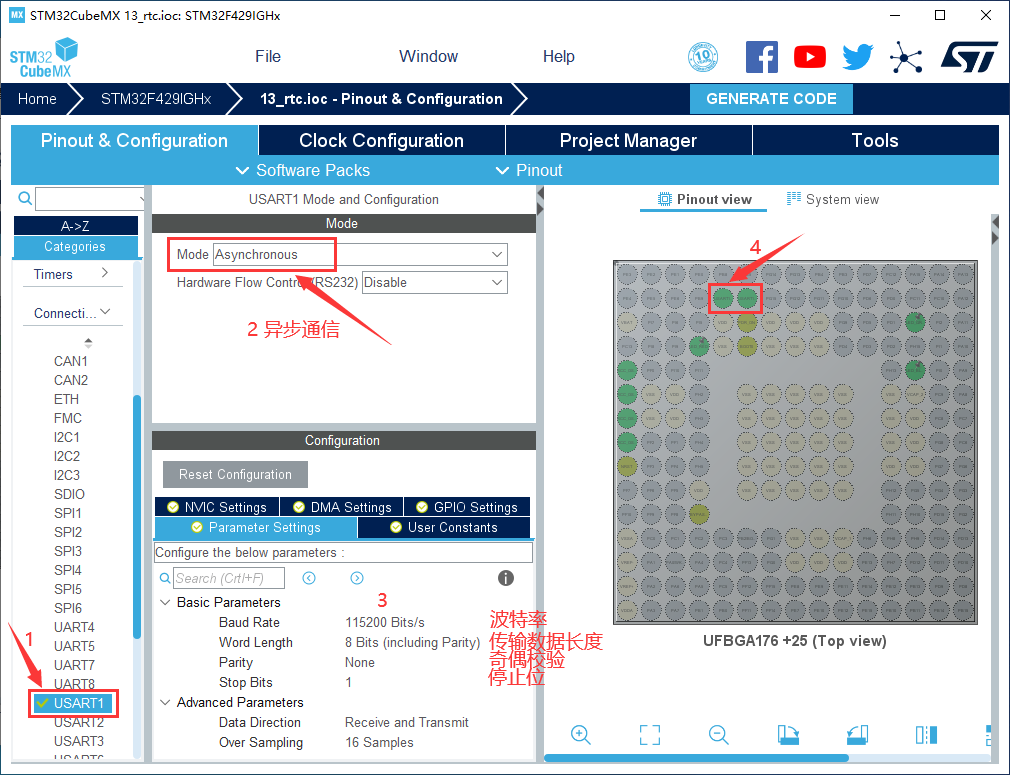

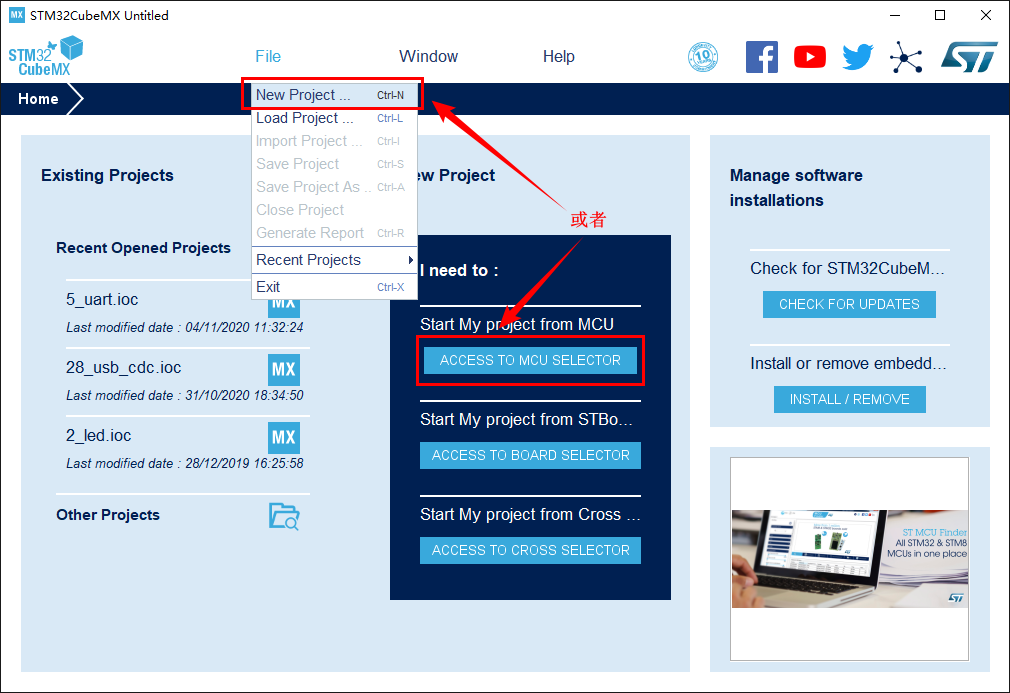

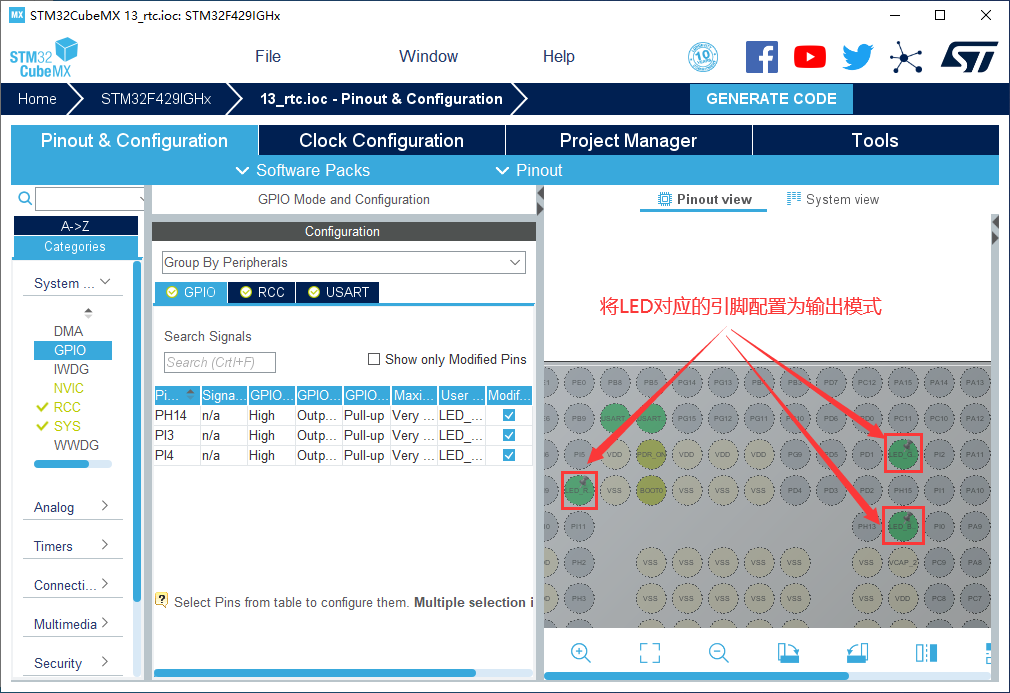

1.在主界面选择File–>New Project或者直接点击ACCEE TO MCU SELECTOR 2.出现芯片型号选择，搜索自己芯片的型号，双击型号，或者点击Start Project进入配置 在搜索栏的下面，提供的各 种查找方式，可以选择芯片内核，型号等等，可以帮助你查找芯片。本实验选取的芯片型号为：STM32F429IGHx。 3.配置RCC，使用外部时钟源 4.时基源选择SysTick 5.将LED对应的三个引脚PH14以及PI3和PI4设置为GPIO_Output 6.引脚模式配置 7.配置RTC 8.设置串口

• 在NVIC Settings一栏使能接收中断

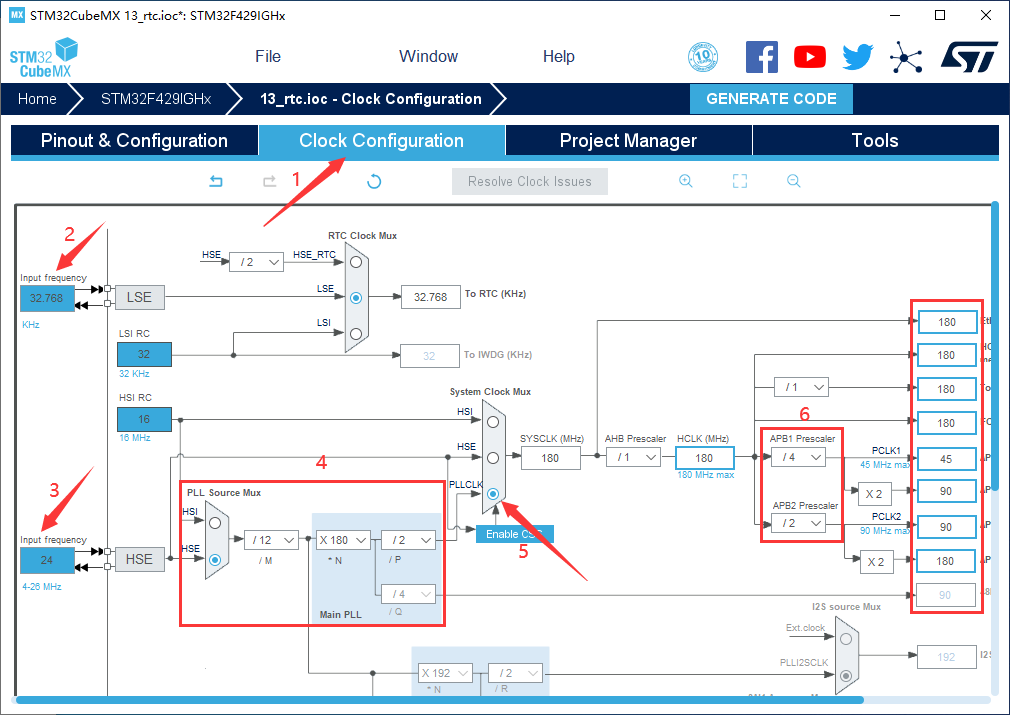

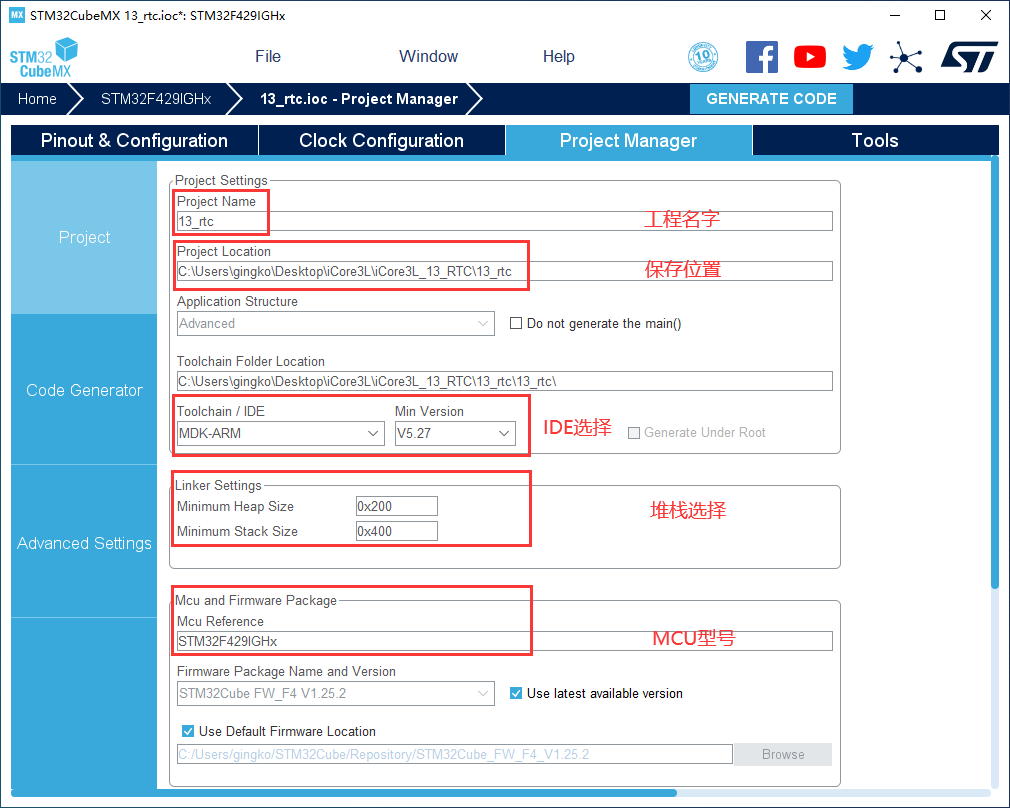

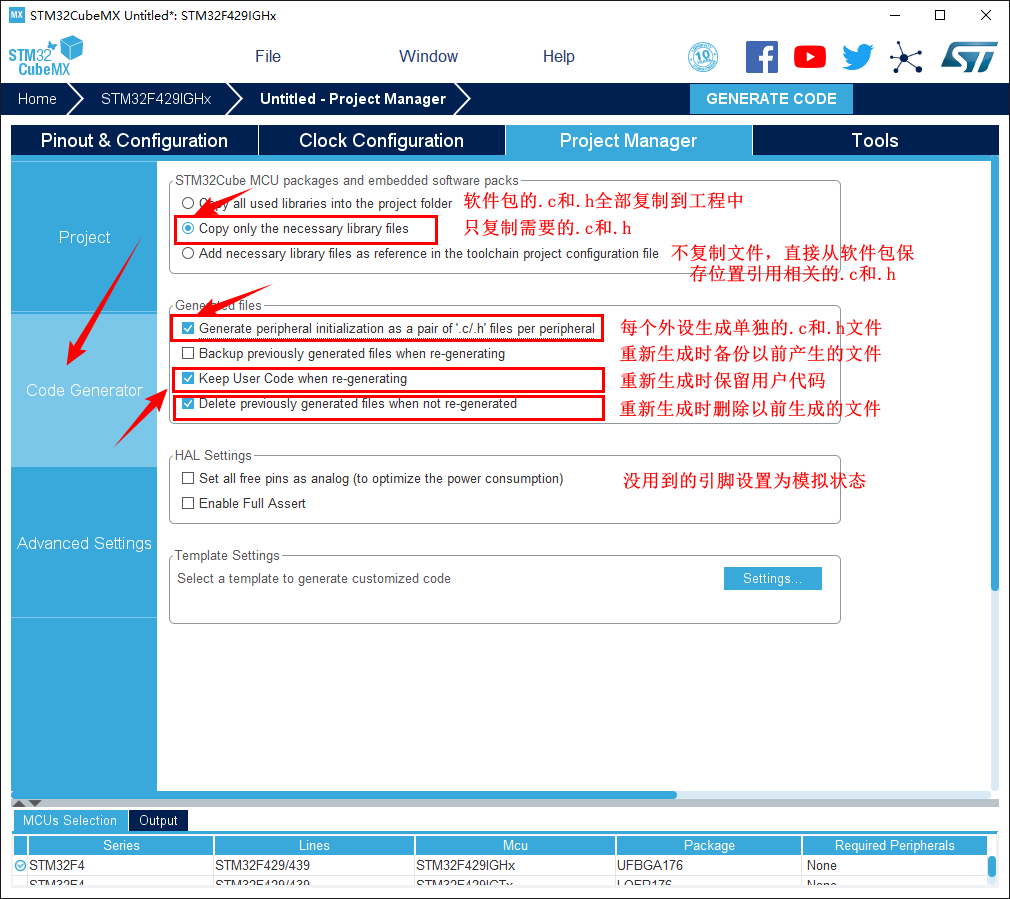

9.时钟源设置 10.工程文件的设置, 这里就是工程的各种配置,我们只用到有限几个,其他的默认即可。IDE我们使用的是 MDK V5.27。 11.点击Code Generator，进行进一步配置

• Copy all used libraries into the project folder
• 将HAL库的所有.C和.H都复制到所建工程中
  • 优点：这样如果后续需要新增其他外设又可能不再用STM32CubeMX的时候便会很方便
  • 缺点：体积大，编译时间很长
• Copy only the necessary library files
• 只复制所需要的.C和.H（推荐）
  • 优点：体积相对小，编译时间短，并且工程可复制拷贝
  • 缺点：新增外设时需要重新用STM32CubeMX导入
• Add necessary library files as reference in the toolchain project configuration file
• 不复制文件，直接从软件包存放位置导入.C和.H
• 优点：体积小，比较节约硬盘空间
• 缺点：复制到其他电脑上或者软件包位置改变，就需要修改相对应的路径自行选择方式即可

11.然后点击GENERATE CODE 创建工程 创建成功，打开工程。

1. 了解STM32 RTC结构
2. 了解STM32 RTC特征
3. 掌握RTC的使用方法
4. 掌握STM32 HAL库中RTC属性的配置方法
5. 掌握KEIL MDK 集成开发环境使用方法

• iCore3L 双核心板
• JLINK（或相同功能）仿真器
• Micro USB线缆
• Keil MDK 开发平台
• STM32CubeMX开发平台
• 装有WIN XP（及更高版本）系统的计算机

STM32F429 RTC时钟简介

• 实时时钟 (RTC) 是一个独立的 BCD 定时器 / 计数器。专用寄存器含有秒、分钟、小时（12/24 小时格式）、星期、日、月、年，格式为 BCD （二进码十进数）。系统可以自动将月份的天 数调整为 28、29（闰年）、30 和 31 天。RTC 提供了可编程的闹钟和可编程的周期性中断， 可从停止和待机模式唤醒。此外，还可提供二进制格式的亚秒值。
• 实时时钟由 32.768 kHz 的外部晶振、谐振器或振荡器、内部低功耗 RC 振荡器或者经 128 分 频的高速外部时钟驱动。内部低速 RC 的典型频率为 32 kHz。为补偿天然石英的偏差，可通 过 512 Hz 的外部输出对 RTC 进行校准。
• 两个闹钟寄存器用于在特定的时间生成闹铃，可单独屏蔽日历字段以比较闹钟。为生成周期 性中断，使用了分辨率可编程的 16 位可编程二进制自动重载递减计数器，可从每隔 120 µs 至每隔 36 小时自动唤醒和周期性闹铃。
• 20 位的预分频器用于时间基准时钟。默认情况下，它被配置为从 32.768 kHz 时钟生成 1 秒 的时间基准。

RTC主要特性

• 包含亚秒、秒、分钟、小时（12/24 小时制）、星期几、日期、月份和年份的日历
• 软件可编程的夏令时补偿
• 两个具有中断功能的可编程闹钟。可通过任意日历字段的组合驱动闹钟
• 自动唤醒单元，可周期性地生成标志以触发自动唤醒中断
• 参考时钟检测：可使用更加精确的第二时钟源（50 Hz 或 60 Hz）来提高日历的精确度
• 利用亚秒级移位特性与外部时钟实现精确同步
• 闹钟 A
• 闹钟 B
• 唤醒中断
• 入侵检测
• 数字校准电路（周期性计数器调整）
• 用于事件保存的时间戳功能（1 个事件）
• 20 个备份寄存器（80 字节）。发生入侵检测事件时，将复位备份寄存器
• 复用功能输出 (RTC_OUT)

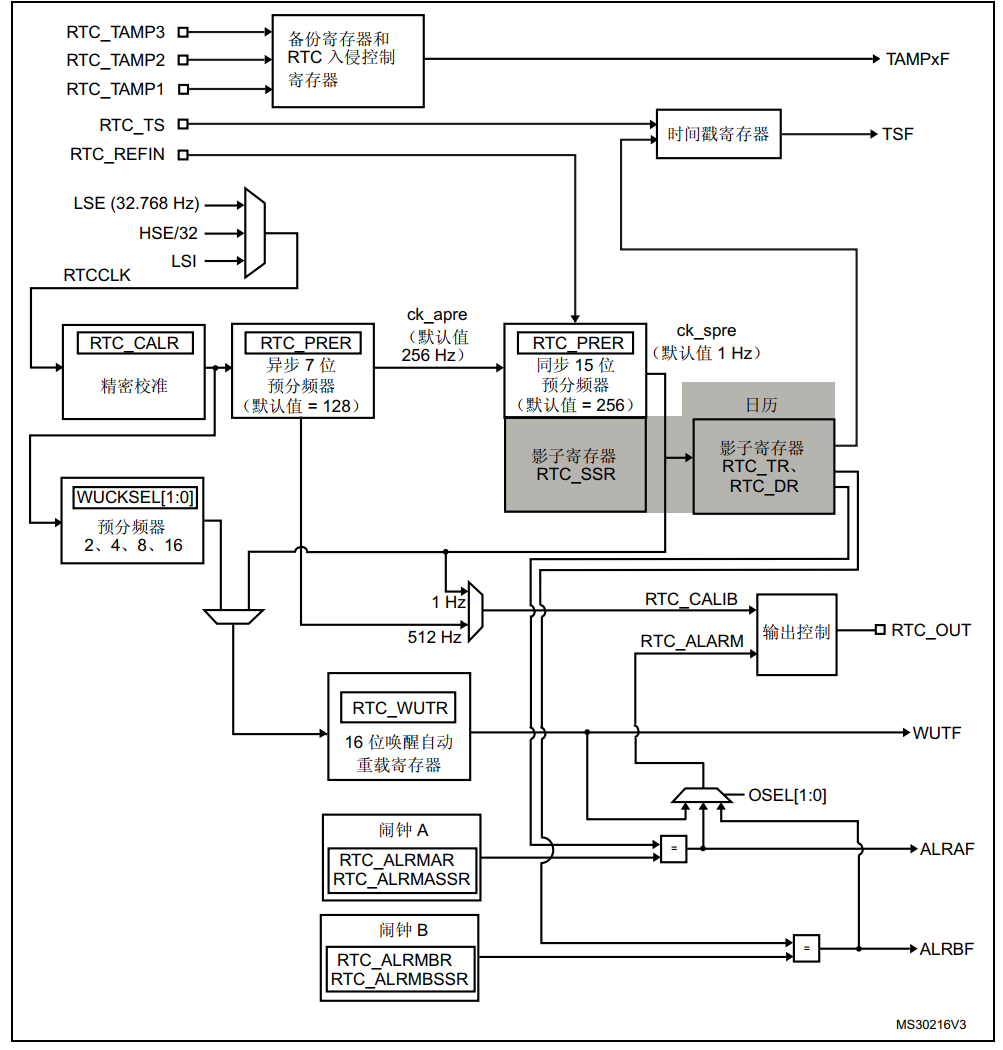

RTC框图 在STM32F429设备上，RTC_AF1和RTC_AF2备用功能分别地连接到PC13和PI8。

预分频器

• 预分频器PRER由7位的异步预分频器APRE和15位的同步预分频器SPRE组成。异步预分频器时钟用于为二进制 RTC_SSR 亚秒递减计数器提供时钟，同步预分频器时钟用于更新日历。异步预分频器时钟fCK_APRE=fRTC_CLK/(PREDIV_A+1)，同步预分频器时钟fCK_SPRE=fRTC_CLK/(PREDIV_S+1)，)。使用两个预分频器时，推荐将异步预分频器配置为较高的值，以最大程度降低功耗。一般我们会使用LSE生成1HZ的同步预分频器时钟
• 通常的情况下，我们会选择LSE作为RTC的时钟源，即fRTCCLK=fLSE=32.768KHZ。然后经过预分频器PRER分频生成1HZ的时钟用于更新日历。使用两个预分频器分频的时候，为了最大程度的降低功耗，我们一般把同步预分频器设置成较大的值，为了生成1HZ的同步预分频器时钟CK_SPRE，最常用的配置是PREDIV_A=127，PREDIV_S=255。计算公式为：fCK_SPRE=fRTCCLK/{（PREDIV_A+1）*（PREDIV_S+1）}= 32.768/{（127+1）*（255+1）}=1HZ。

闹钟

• RTC有两个闹钟，闹钟A和闹钟B,，当RTC运行的时间跟预设的闹钟时间相同的时候，相应的标志位ALRAF（在RTC_ISR寄存器中）和ALRBF会置1。利用这个闹钟我们可以做一些备忘提醒功能。
• 如果使能了闹钟输出（由RTC_CR的OSEL[0:1]位控制），则ALRAF和ALRBF会连接到闹钟输出引脚RTC_ALARM，RTC_ALARM最终连接到RTC的外部引脚RTC_AF1（即PC13），输出的极性由RTC_CR 寄存器的 POL 位配置，可以是高电平或者低电平。

时间戳

• 时间戳即时间点的意思，就是某一个时刻的时间。时间戳复用功能 (RTC_TS) 可映射到 RTC_AF1 或 RTC_AF2，当发生外部的入侵事件时，即发生时间戳事件时， RTC_ISR 寄存器中的时间戳标志位 (TSF) 将置 1，日历会保存到时间戳寄存器（ RTC_TSSSR、 RTC_TSTR 和 RTC_TSDR）中。时间戳往往用来记录危及时刻的时间，以供事后排查问题时查询。

入侵检测

• RTC自带两个入侵检测引脚RTC_AF1（PC13）和RTC_AF2（PI8），这两个输入既可配置为边沿检测，也可配置为带过滤的电平检测。当发生入侵检测时，备份寄存器将被复位。备份寄存器 (RTC_BKPxR) 包括20 个 32 位寄存器，用于存储 80 字节的用户应用数据。这些寄存器在备份域中实现，可在 VDD 电源关闭时通过 VBAT 保持上电状态。备份寄存器不会在系统复位或电源复位时复位，也不会在器件从待机模式唤醒时复位。

实时时钟和日历

• 我们知道，实时时钟一般是这样表示的：时/分/秒/亚秒，其中时分秒可直接从RTC 时间寄存器 (RTC_TR)中读取。亚秒由RTC 亚秒寄存器 (RTC_SSR)的值计算得到，公式为：亚秒值 = ( PREDIV_S – SS[15:0] ) / ( PREDIV_S + 1 ) ，SS[15:0]是同步预分频器计数器的值，PREDIV_S是同步预分频器的值。日期包含的年月日可直接从RTC 日期寄存器 (RTC_DR)中读取。
• 当应用程序读取日历寄存器时，默认是读取影子寄存器的内容，每隔两个 RTCCLK 周期，便将当前日历值复制到影子寄存器。我们也可以通过将 RTC_CR 寄存器的BYPSHAD 控制位置 1 来直接访问日历寄存器，这样可避免等待同步的持续时间。
• RTC_CLK经过预分频器后，有一个512HZ的CK_APRE和1个1HZ的CK_SPRE，这两个时钟可以成为校准的时钟输出RTC_CALIB，RTC_CALIB最终要输出则需映射到RTC_AF1引脚，即PC13输出，用来对外部提供时钟。

int main(void)
{
   RTC_TimeTypeDef sTime;
   RTC_DateTypeDef sDate;
   int second_bak = 0;
   charweekday[7][9]={"Monday","Tuesday","Wednesday","Thursday","Friday","Saturday","Sunday"};
   HAL_Init();
   SystemClock_Config();
   MX_GPIO_Init();
   MX_RTC_Init();
   MX_USART1_UART_Init();
   usart1.initialize(115200);					    //串口波特设置
   usart1.printf("\x0c");   				            //清屏
   usart1.printf("\033[1;32;40m");                                  //设置终端字体为绿色
   usart1.printf(" Hello, I am iCore3L!\r\n");
   LED_GREEN_ON;
   while (1)
   {
     HAL_Delay(100);
     HAL_RTC_GetTime(&hrtc, &sTime, RTC_FORMAT_BIN);
     HAL_RTC_GetDate(&hrtc, &sDate, RTC_FORMAT_BIN);
     if(second_bak != sTime.Seconds){
     usart1.printf("%02d:%02d:%02d”,sTime.Hours,sTime.Minutes, sTime.Seconds);
     usart1.printf("20%02d-%02d-%02d:%s\r",sDate.Year,sDate.Month, sDate.Date, weekday[sDate.WeekDay-1]);
      second_bak = sTime.Seconds;
     }
   }
}

void MX_RTC_Init(void)
{
  RTC_TimeTypeDef sTime = {0};
  RTC_DateTypeDef sDate = {0};
  hrtc.Instance = RTC;
  hrtc.Init.HourFormat = RTC_HOURFORMAT_24;
  hrtc.Init.AsynchPrediv = 127;
  hrtc.Init.SynchPrediv = 255;
  hrtc.Init.OutPut = RTC_OUTPUT_DISABLE;
  hrtc.Init.OutPutPolarity = RTC_OUTPUT_POLARITY_HIGH;
  hrtc.Init.OutPutType = RTC_OUTPUT_TYPE_OPENDRAIN;
  if (HAL_RTC_Init(&hrtc) != HAL_OK)
  {
    Error_Handler();
  }
  if(HAL_RTCEx_BKUPRead(&hrtc, RTC_BKP_DR0) == 0x1234)
  {
    return;
  }
  HAL_RTCEx_BKUPWrite(&hrtc,RTC_BKP_DR0,0x1234);
  sTime.Hours = 0x9;
  sTime.Minutes = 0x45;
  sTime.Seconds = 0x0;
  sTime.DayLightSaving = RTC_DAYLIGHTSAVING_NONE;
  sTime.StoreOperation = RTC_STOREOPERATION_RESET;
  if (HAL_RTC_SetTime(&hrtc, &sTime, RTC_FORMAT_BCD) != HAL_OK)
  {
    Error_Handler();
  }
  sDate.WeekDay = RTC_WEEKDAY_MONDAY;
  sDate.Month = RTC_MONTH_NOVEMBER;
  sDate.Date = 0x21;
  sDate.Year = 0x20;
  if (HAL_RTC_SetDate(&hrtc, &sDate, RTC_FORMAT_BCD) != HAL_OK)
  {
    Error_Handler();
  }
  if (HAL_RTCEx_SetWakeUpTimer(&hrtc, 0, RTC_WAKEUPCLOCK_RTCCLK_DIV16) != HAL_OK)
  {
    Error_Handler();
  }
}

• 该函数用来初始化RTC配置以及日期和时钟，这里设置时间和日期，分别是通过 HAL_RTC_SetTime函数和 HAL_RTC_SetDate函数来实现。

• 主函数中调用设置时间和日期的自定义函数rtc_set_time和rtc_set_date来设置初始时间日期，这两个函数实际就是调用库函数里面的HAL_RTC_SetTime函数和HAL_RTC_SetDate函数来实现的，它们的定义如下：

static int rtc_set_time(unsigned char hour,unsigned char min,unsigned char sec)
{
   RTC_TimeTypeDef sTime;
   sTime.Hours = hour;
   sTime.Minutes = min;
   sTime.Seconds = sec;
   sTime.DayLightSaving = RTC_DAYLIGHTSAVING_NONE;
   sTime.StoreOperation = RTC_STOREOPERATION_RESET;
   if (HAL_RTC_SetTime(&hrtc, &sTime, RTC_FORMAT_BIN) != HAL_OK)
   {
      while(1);
   }
   return 0;
}
static int rtc_set_date(unsigned char year,unsigned char month,unsigned char date,unsigned char week)
{
   RTC_DateTypeDef sDate;
   sDate.WeekDay = week;
   sDate.Month = month;
   sDate.Date = date;
   sDate.Year = year;
   if (HAL_RTC_SetDate(&hrtc, &sDate, RTC_FORMAT_BIN) != HAL_OK)
   {
     while(1);
   }
   return 0;
}

HAL_StatusTypeDef HAL_RTC_GetDate(RTC_HandleTypeDef *hrtc, RTC_DateTypeDef *sDate, uint32_t Format)
{
  uint32_t datetmpreg = 0U;
  assert_param(IS_RTC_FORMAT(Format));
  datetmpreg = (uint32_t)(hrtc->Instance->DR & RTC_DR_RESERVED_MASK);
  sDate->Year = (uint8_t)((datetmpreg & (RTC_DR_YT | RTC_DR_YU)) >> 16U);
  sDate->Month = (uint8_t)((datetmpreg & (RTC_DR_MT | RTC_DR_MU)) >> 8U);
  sDate->Date = (uint8_t)(datetmpreg & (RTC_DR_DT | RTC_DR_DU));
  sDate->WeekDay = (uint8_t)((datetmpreg & (RTC_DR_WDU)) >> 13U);
  if(Format == RTC_FORMAT_BIN)
  {
    sDate->Year = (uint8_t)RTC_Bcd2ToByte(sDate->Year);
    sDate->Month = (uint8_t)RTC_Bcd2ToByte(sDate->Month);
    sDate->Date = (uint8_t)RTC_Bcd2ToByte(sDate->Date);
  }
  return HAL_OK;
}
HAL_StatusTypeDef HAL_RTC_GetTime(RTC_HandleTypeDef *hrtc, RTC_TimeTypeDef *sTime, uint32_t Format)
{
  uint32_t tmpreg = 0U;
  assert_param(IS_RTC_FORMAT(Format));
  sTime->SubSeconds = (uint32_t)(hrtc->Instance->SSR);
  sTime->SecondFraction = (uint32_t)(hrtc->Instance->PRER & RTC_PRER_PREDIV_S);
  tmpreg = (uint32_t)(hrtc->Instance->TR & RTC_TR_RESERVED_MASK);
  sTime->Hours = (uint8_t)((tmpreg & (RTC_TR_HT | RTC_TR_HU)) >> 16U);
  sTime->Minutes = (uint8_t)((tmpreg & (RTC_TR_MNT | RTC_TR_MNU)) >> 8U);
  sTime->Seconds = (uint8_t)(tmpreg & (RTC_TR_ST | RTC_TR_SU));
  sTime->TimeFormat = (uint8_t)((tmpreg & (RTC_TR_PM)) >> 16U);
  if(Format == RTC_FORMAT_BIN)
  {
    /* Convert the time structure parameters to Binary format */
    sTime->Hours = (uint8_t)RTC_Bcd2ToByte(sTime->Hours);
    sTime->Minutes = (uint8_t)RTC_Bcd2ToByte(sTime->Minutes);
    sTime->Seconds = (uint8_t)RTC_Bcd2ToByte(sTime->Seconds);
  }

  return HAL_OK;
}

   __HAL_RCC_USART1_CLK_ENABLE();
   __HAL_RCC_GPIOA_CLK_ENABLE();
   __HAL_RCC_GPIOB_CLK_ENABLE();
   GPIO_InitStruct.Pin = GPIO_PIN_3;          //ARM上的PB3脚为USART1_RX
   GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
   GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
   GPIO_InitStruct.Pull = GPIO_NOPULL;
   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
   GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
   HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
   GPIO_InitStruct.Pin = GPIO_PIN_15;        //ARM上的PA15脚为USART1_TX
   GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
   GPIO_InitStruct.Pull = GPIO_NOPULL;
   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
   GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
   HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);


• 我们所用的国产芯片和STM32CubeMX配置时所选用的STM32F429IGHx芯片功能是相互兼容的，但是实现功能的引脚是不兼容的。STM32F429IGHx芯片上的USART1对应的引脚是PB6和PB7,这两个引脚在国产芯片上由于兼容性问题不能作为实现功能的引脚，但是PB3脚和PA15脚却可以实现我们想要的功能，因此我们需要在Keil MDK 开发环境中修改一下引脚配置。其中ARM上的PB3脚为USART0_RX, ARM上的PA15脚为USART0_TX。

1. 把仿真器与iCore3L的SWD调试口相连（直接相连或者通过转接器相连）；
2. 把iCore3L通过Micro USB线与计算机相连，为iCore3L供电；
3. 打开Keil MDK 开发环境，并打开本实验工程；
4. 烧写程序到iCore3L上；
5. 也可以进入Debug 模式，单步运行或设置断点验证程序逻辑。

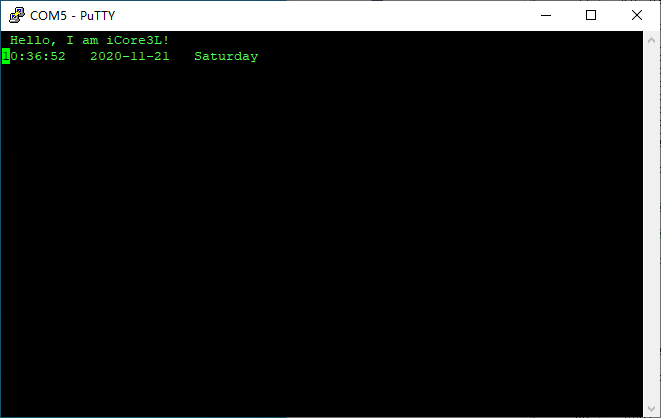

在终端屏幕上可以看到显示的时间和日期，如下图所示。（关于PuTTY软件的使用说明以及端口的选择设置请看本文档最后面所写的附录）

1.安装CH340驱动（双击安装，如果已安装忽略此步）

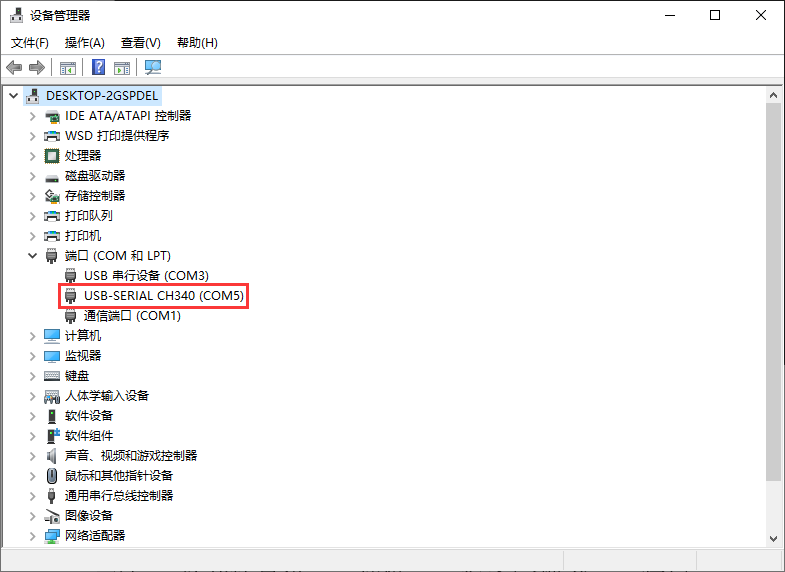

2.iCore3L供电后，打开计算机——属性——设备管理器——端口 3.打开PuTTY 4.烧写程序进行验证
