版本 日期 作者 修改内容
V1.0 2020-11-06 gingko 初次建立

STM32CubeMX教程十四——I2C通信实验

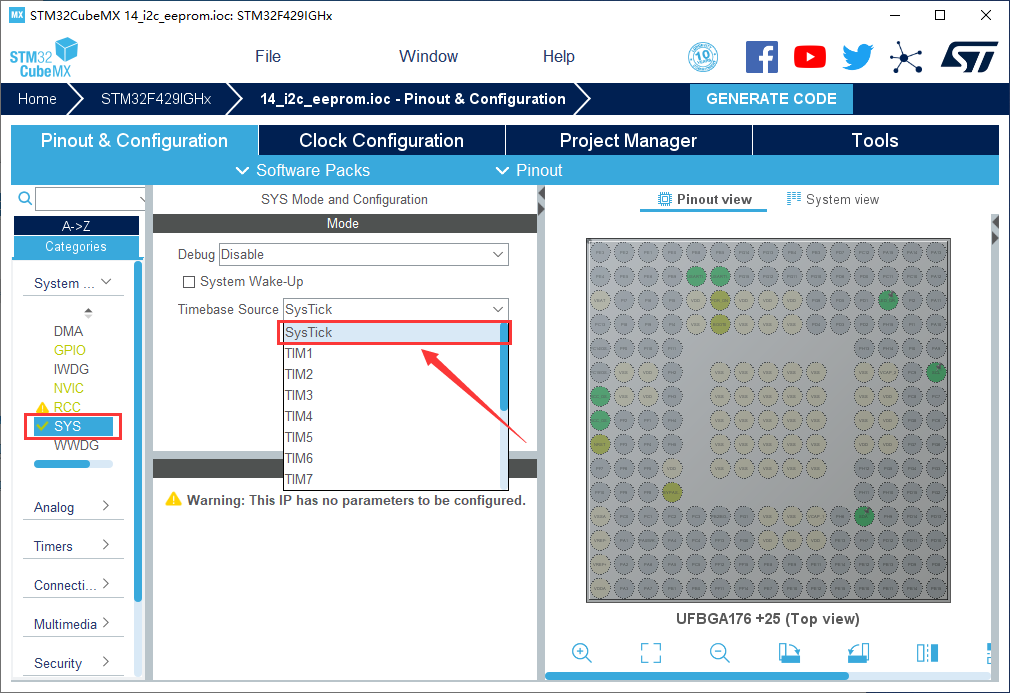

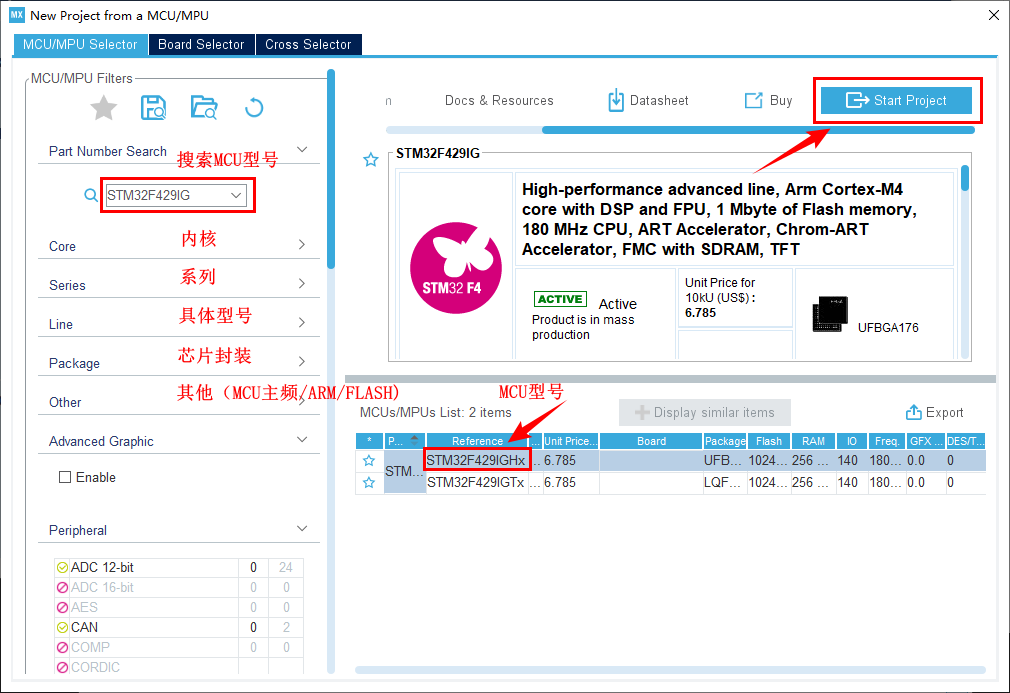

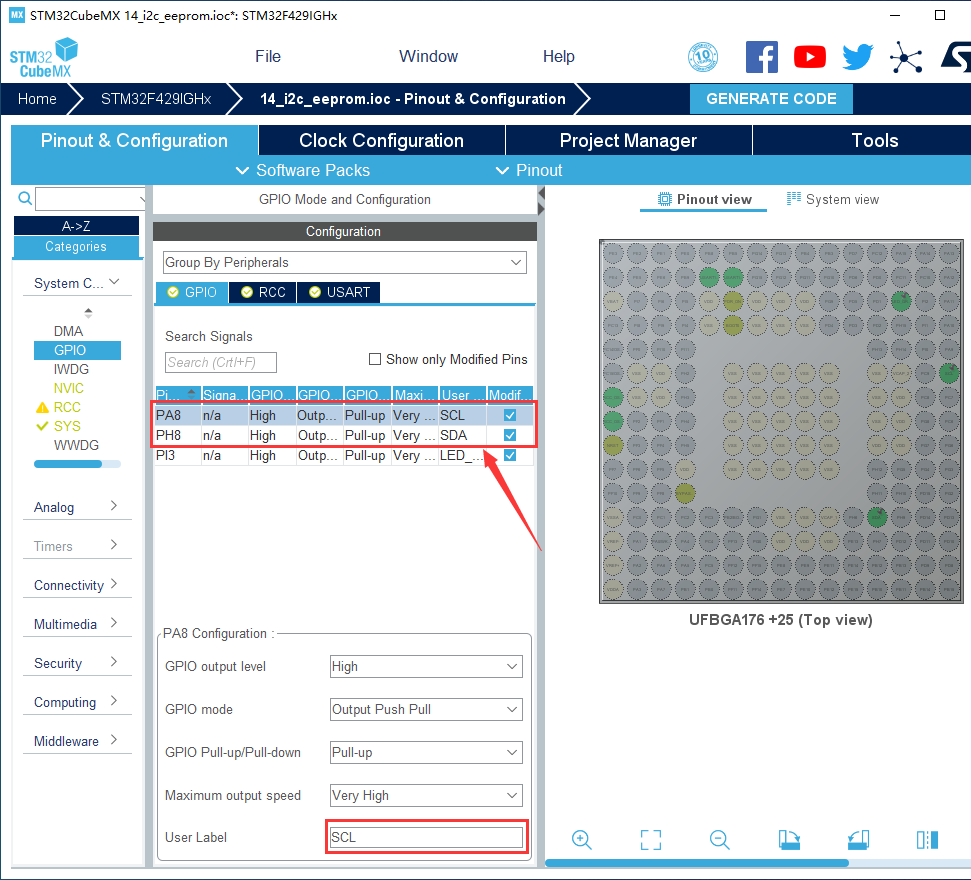

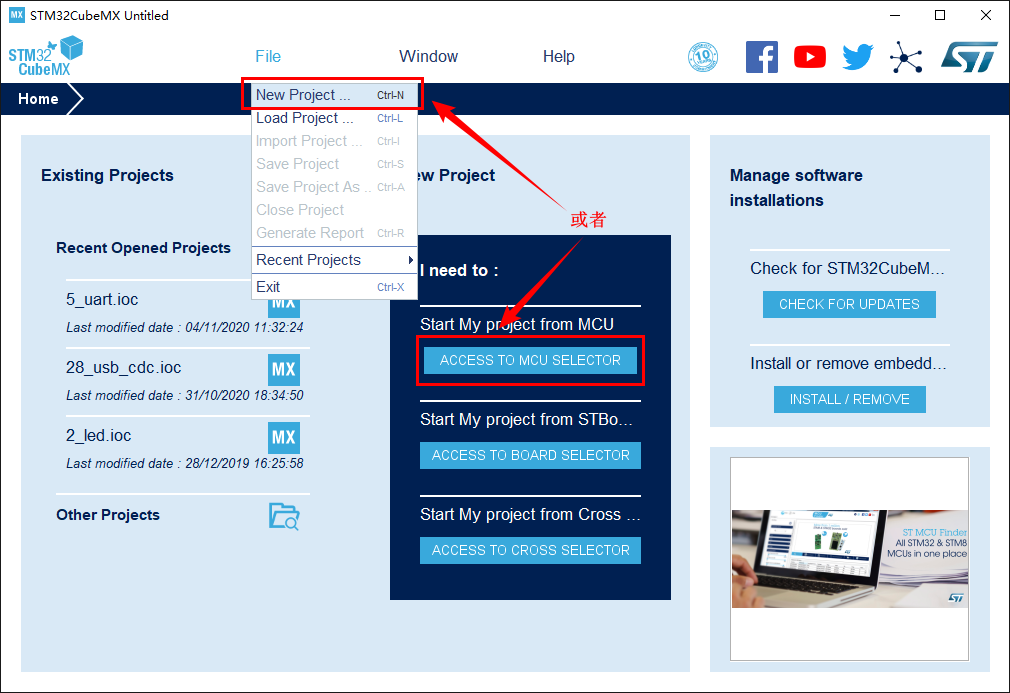

1.在主界面选择File–>New Project或者直接点击ACCEE TO MCU SELECTOR 2.出现芯片型号选择,搜索自己芯片的型号,双击型号,或者点击Start Project进入配置 在搜索栏的下面,提供的各 种查找方式,可以选择芯片内核,型号等等,可以帮助你查找芯片。本实验选取的芯片型号为:STM32F429IGHx。 3.配置RCC,使用外部时钟源 4.时基源选择SysTick 5.将LED对应的一个引脚(这里选择的是绿灯对应的引脚PI4)以及PA8和PH8设置为GPIO_Output 6.引脚模式配置 7.设置串口

  • 在NVIC Settings一栏使能接收中断

8.时钟源设置,选择外部高速时钟源,配置为最大主频 9.工程文件的设置, 这里就是工程的各种配置,我们只用到有限几个,其他的默认即可。 IDE我们使用的是 MDK V5.27。 10.点击Code Generator,进行进一步配置

  • Copy all used libraries into the project folder
  • 将HAL库的所有.C和.H都复制到所建工程中
    • 优点:这样如果后续需要新增其他外设又可能不再用STM32CubeMX的时候便会很方便
    • 缺点:体积大,编译时间很长
  • Copy only the necessary library files
  • 只复制所需要的.C和.H(推荐)
    • 优点:体积相对小,编译时间短,并且工程可复制拷贝
    • 缺点:新增外设时需要重新用STM32CubeMX导入
  • Add necessary library files as reference in the toolchain project configuration file
  • 不复制文件,直接从软件包存放位置导入.C和.H
  • 优点:体积小,比较节约硬盘空间
  • 缺点:复制到其他电脑上或者软件包位置改变,就需要修改相对应的路径自行选择方式即可

11.然后点击GENERATE CODE 创建工程 创建成功,打开工程。



实验五:I2C通信实验——读写测试EEPROM

一、实验目的与意义

  1. 了解STM32 I2C结构
  2. 了解STM32 I2C特征
  3. 掌握I2C的使用方法
  4. 掌握STM32 HAL库中I2C属性的配置方法
  5. 掌握KEIL MDK 集成开发环境使用方法

二、实验设备及平台

  • iCore3L 双核心板
  • JLINK(或相同功能)仿真器
  • Micro USB线缆
  • Keil MDK 开发平台
  • STM32CubeMX开发平台
  • 装有WIN XP(及更高版本)系统的计算机

三、实验原理

EEPROM简介

  • EEPROM (Electrically Erasable Programmable read only memory)是指带电可擦可编程只读存储器。是一种掉电后数据不丢失的存储芯片。 EEPROM 可以在电脑上或专用设备上擦除已有信息,重新编程。
  • 由于EPROM操作的不便,后来出的主板上BIOSROM芯片大部分都采用EEPROM。EEPROM的擦除不需要借助于其它设备,它是以电子信号来修改其内容的,而且是以Byte为最小修改单位,不必将资料全部洗掉才能写入,彻底摆脱了EPROMEraser和编程器的束缚。
  • EEPROM在写入数据时,仍要利用一定的编程电压,此时,只需用厂商提供的专用刷新程序就可以轻而易举地改写内容,所以,它属于双电压芯片。借助于EEPROM芯片的双电压特性,可以使BIOS具有良好的防毒功能,在升级时,把跳线开关打至“on”的位置,即给芯片加上相应的编程电压,就可以方便地升级;平时使用时,则把跳线开关打至“off”的位置,防止CIH类的病毒对BIOS芯片的非法修改。所以,至今仍有不少主板采用EEPROM作为BIOS芯片并作为自己主板的一大特色。
  • 传统的单片机存贮结构,一般要由ROM、RAM组成。随着存贮器技术的发展.市场上推出电可擦除可编程只读存贮器,即EEPROM器件。该类器件基于FLOTOX(floatin~gatetunneling~Oxide)结构.根据Fowler—Nordheim效应来完成数据的擦除或写入。因而具备联机可读、可写的特性,以及掉电之后的非易失性。EEPROM存贮器件的出现,为单片机存贮体的选择提供了新的设计方案。

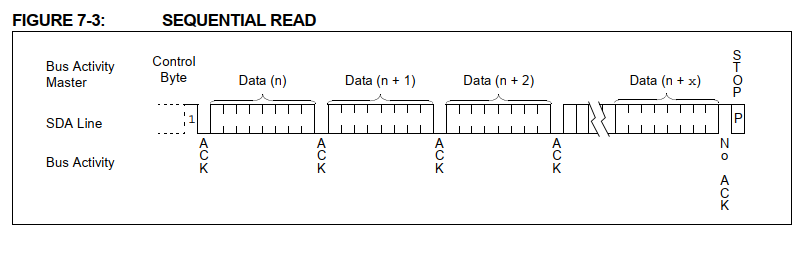

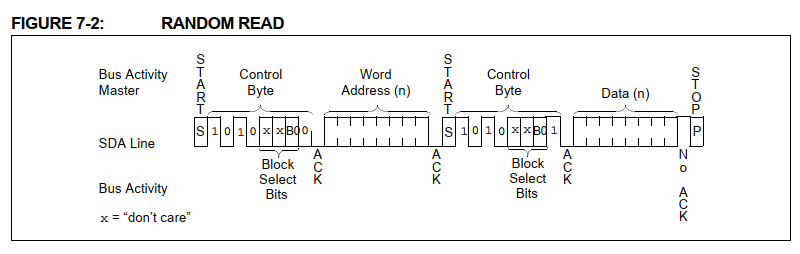

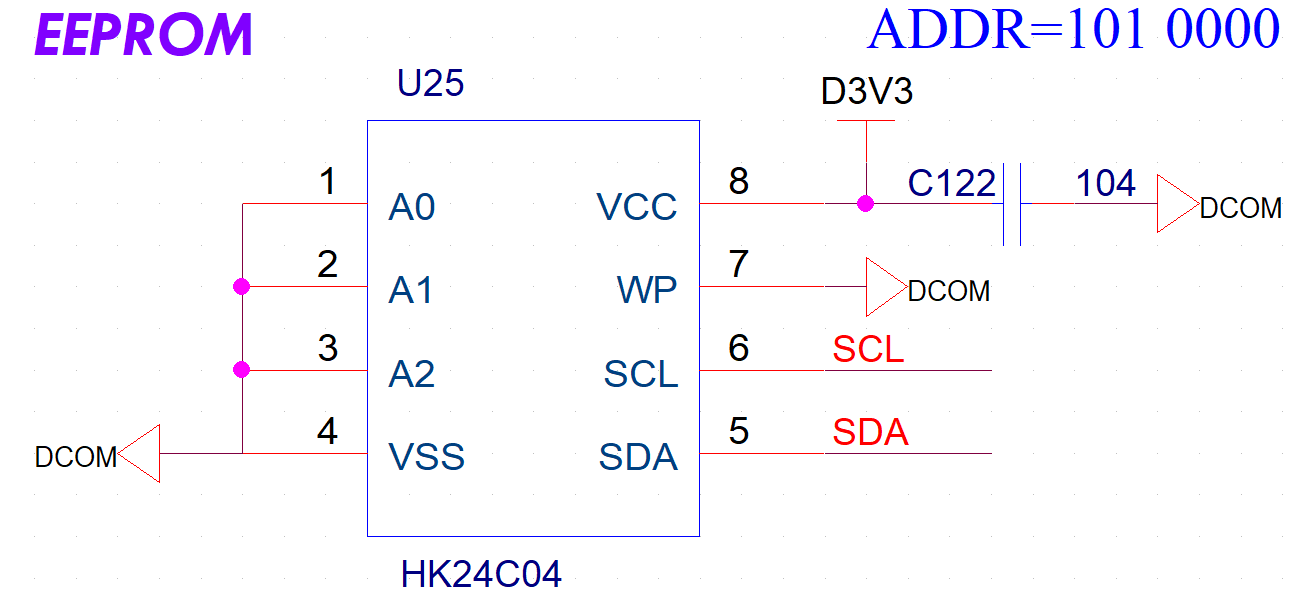

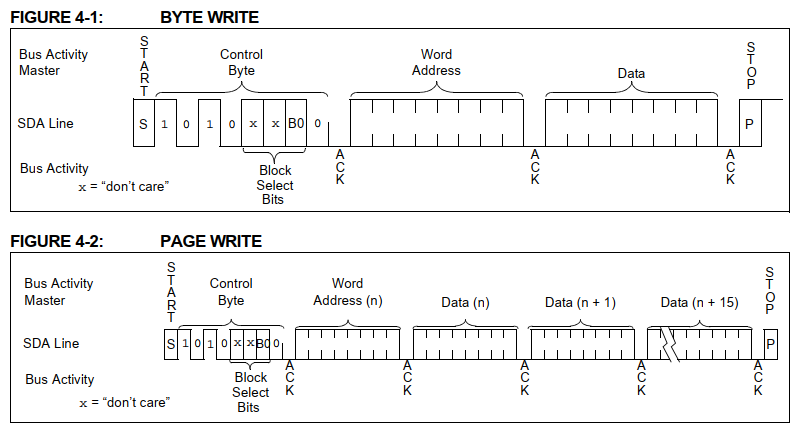

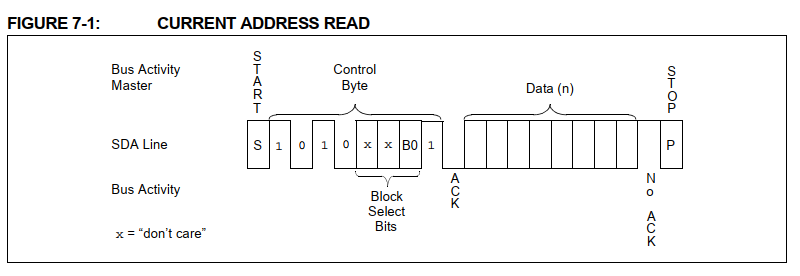

原理图 时序图

四、实验程序

1.主函数

int main(void)
{
   int i;
   int temp;
   HAL_Init();
   SystemClock_Config();
   i2c.initialize();
   MX_GPIO_Init();
   MX_USART1_UART_Init();
   usart1.initialize(115200);
   usart1.printf("\x0c");                      //清屏
   usart1.printf("\033[1;32;40m");             //设置终端字体为绿色
   usart1.printf("Hello,I am iCore3L!\r\n\r\n");
   for(i = 0;i < 512;i ++){
     eeprom.write(i ,i);
   }
   for(i = 0;i < 512;i ++){
     temp = eeprom.read(i);
     if(temp != i % 256){
       usart1.printf("EEPROM ERROR! %d,%d\r\n",temp,i);
       while(1){
         LED_GREEN_ON;
         HAL_Delay(500);
         LED_GREEN_OFF;
         HAL_Delay(500);
       }
     }
   }
   usart1.printf("EEPROM TEST OK!\r\n");
   LED_GREEN_ON;
   while (1)
   {
   }
}

2. EEPROM读写函数

static int
write(int addr, unsigned char dat)
{
	int i;
	unsigned char madd;
        if (addr > 255) { //select block 0~255 / 256 ~ 511
          madd = _24LC04B | 0X02;
          addr -= 256;
	}else {
          madd = _24LC04B;
        }
        i2c.write_nbyte(madd, addr, &dat, 1);
        for (i = 0; i < 300000; i++) ;
        return 0;
}
static int
write_page(int addr, unsigned char * buffer)
{
   int i;
   unsigned char madd;
   if (addr > 255) { //select block 0~255 / 256 ~ 511
     madd = _24LC04B | 0X02;
     addr -= 256;
   }else {
     madd = _24LC04B;
   }
   i2c.write_nbyte(madd, addr, buffer, 16);
   for (i = 0; i < 300000; i++) ;
   return 0;
}
static unsigned char
read(int addr)
{
   unsigned char madd;
   unsigned char dat;
   if (addr > 255) { //select block 0~255 / 256 ~ 511
      madd = _24LC04B | 0X02;
      addr -= 256;
   }else {
      madd = _24LC04B;
   }
   i2c.read_nbyte(madd, addr, &dat, 1);
   return dat;
}

3.USART1上对应的的GPIO配置

    __HAL_RCC_USART1_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();
    GPIO_InitStruct.Pin = GPIO_PIN_3;          //ARM上的PB3脚为USART1_RX
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    GPIO_InitStruct.Pin = GPIO_PIN_15;        //ARM上的PA15脚为USART1_TX
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
  • 我们所用的国产芯片和STM32CubeMX配置时所选用的STM32F429IGHx芯片功能是相互兼容的,但是实现功能的引脚是不兼容的。STM32F429IGHx芯片上的USART1对应的引脚是PB6和PB7,这两个引脚在国产芯片上由于兼容性问题不能作为实现功能的引脚,但是PB3脚和PA15脚却可以实现我们想要的功能,因此我们需要在Keil MDK 开发环境中修改一下引脚配置。其中ARM上的PB3脚为USART0_RX, ARM上的PA15脚为USART0_TX。

五、实验步骤

  1. 把仿真器与iCore3L的SWD调试口相连(直接相连或者通过转接器相连);
  2. 把iCore3L通过Micro USB线与计算机相连,为iCore3L供电;
  3. 打开Keil MDK 开发环境,并打开本实验工程;
  4. 烧写程序到iCore3L上;
  5. 也可以进入Debug 模式,单步运行或设置断点验证程序逻辑。

六、实验现象

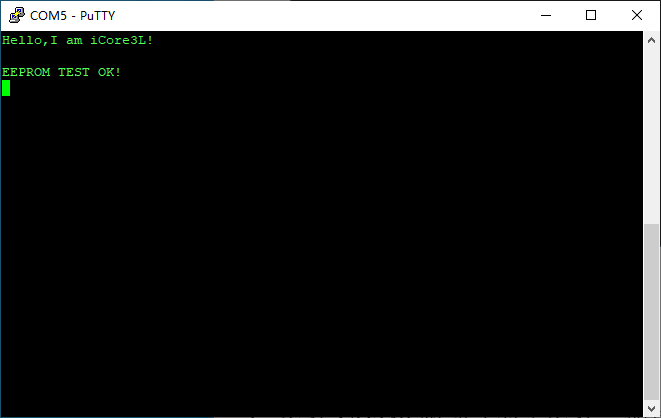

EEPROM读写测试成功,则在终端显示出“EEPROM TEST OK!”。(关于PuTTY软件的使用说明以及端口的选择设置请看本文档最后面所写的附录)

附录

1.安装CH340驱动(双击安装,如果已安装忽略此步)

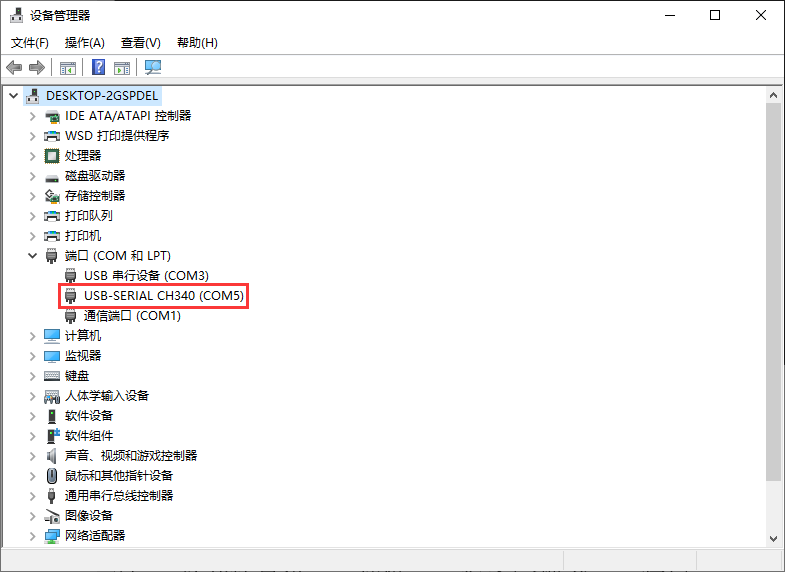

2.iCore3L供电后,打开计算机——属性——设备管理器——端口 3.打开PuTTY 4.烧写程序进行验证
