1. 掌握三段式状态机的描述方法。
2. 掌握宏定义、参数变量的使用方法。

1. iCore3L 双核心板。
2. XiST USB CABLE（或相同功能）仿真器。
3. Micro USB线缆。
4. 装有HqFpga开发平台的电脑一台。

• 三段式状态机由三个always模块实现，其中一个模块采用同步时序的方式描述状态转移，另一个模块采用组合逻辑的方式判断状态转移条件、描述状态转移规律，最后一个模块描述状态输出。
• 三段式与二段式状态机相比，它能够根据状态转移规律，在上一个状态根据输入条件判断当前状态的输出，从而在不插入额外时钟节拍的前提下实现寄存器输出，弥补二段式状态机的不足。
• 本实验的实验原理是通过硬件语言描述产生一个周期为1s的触发信号，以该信号触发状态转移，实现状态跳转，通过状态判断控制led的亮灭。在其中一个always模块采用同步时序描述状态转移，在另一个模块中判断状态转移条件、描述状态转移的规律，在最后一个模块中描述led状态输出。

• 本实验状态机的主要功能是通过状态切换实现led的闪烁，目的是通过对led状态跳转的控制，学习三段式状态机的原理及代码实现。
• 通过计数器产生一个标志信号state_sig，在状态机中检测到该信号后进行状态跳转；上电复位之后进入state_idle状态，led是灭的；1秒后检测到标志信号state_sig为高后，状态跳转到state_led_on状态，点亮led；当再次检测到state_sig信号为高时，状态跳转到state_led_off状态，led灭；1秒后state_sig信号再次拉高，状态跳转至state_led_on,以此循环实现led的闪烁。其代码如下：

//----------------------------------------------------------//
//产生状态改变的输入信号
	reg	state_sig;
	always@(posedge fpga_clk or negedge rst_n)
		if(!rst_n)
			state_sig <=1'b0;
		else	if(time_cnt == 32'd25_000_000)
				state_sig <= 1'b1;
			else
				state_sig <= 1'b0;
//----------------------------------------------------------//
	parameter	led_on		=	3'b000;// 	power low led on
	parameter	led_off	=	3'b111;//	power high led off

	reg	[2:0]	led_r;
	reg	[2:0]	led_current_state;
	reg	[2:0]	led_next_state;

//----------------------------------------------------------//
//时序逻辑，控制状态跳转
	always@(posedge fpga_clk or negedge rst_n)
		if(!rst_n)
			led_current_state <= `STATE_IDLE;
		else
			led_current_state <= led_next_state;

//----------------------------------------------------------//
//组合逻辑，控制状态跳转条件及状态输出
	always@(led_current_state or state_sig or rst_n)
		if(!rst_n)
			led_next_state <= `STATE_IDLE;
		else
			case(led_current_state)
					`STATE_IDLE:begin
							if(state_sig)
								led_next_state <= `STATE_LED_ON;
							else
								led_next_state <= `STATE_IDLE;
						end
					`STATE_LED_ON:begin
							if(state_sig)
								led_next_state <= `STATE_LED_OFF;
							else
								led_next_state <= `STATE_LED_ON;
						end
					`STATE_LED_OFF:begin
							if(state_sig)
								led_next_state <= `STATE_LED_ON;
							else
								led_next_state <= `STATE_LED_OFF;
						end
					default:
							led_next_state <= `STATE_IDLE;
			endcase
//----------------------------------------------------------//
//逻辑输出
	always@(posedge fpga_clk or negedge rst_n)
		if(!rst_n)
			led_r <= led_off;
		else
			case(led_next_state)
					`STATE_IDLE:	led_r <= led_on;
					`STATE_LED_ON:	led_r <= led_off;
					`STATE_LED_OFF:	led_r <= led_on;
					endcase
//----------------------------------------------------------//
//led状态输出
	assign	fpga_led = led_r;

1、 新建工程，器件选择SL2S-25E-8U213C。输入类型选择RTL输入。

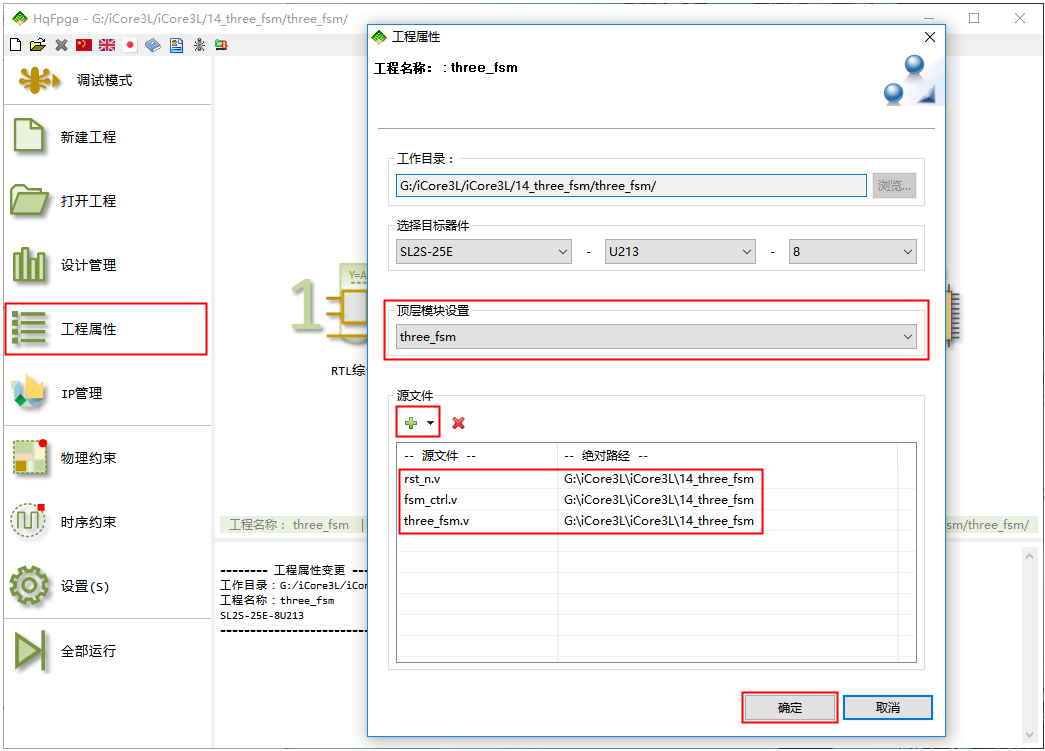

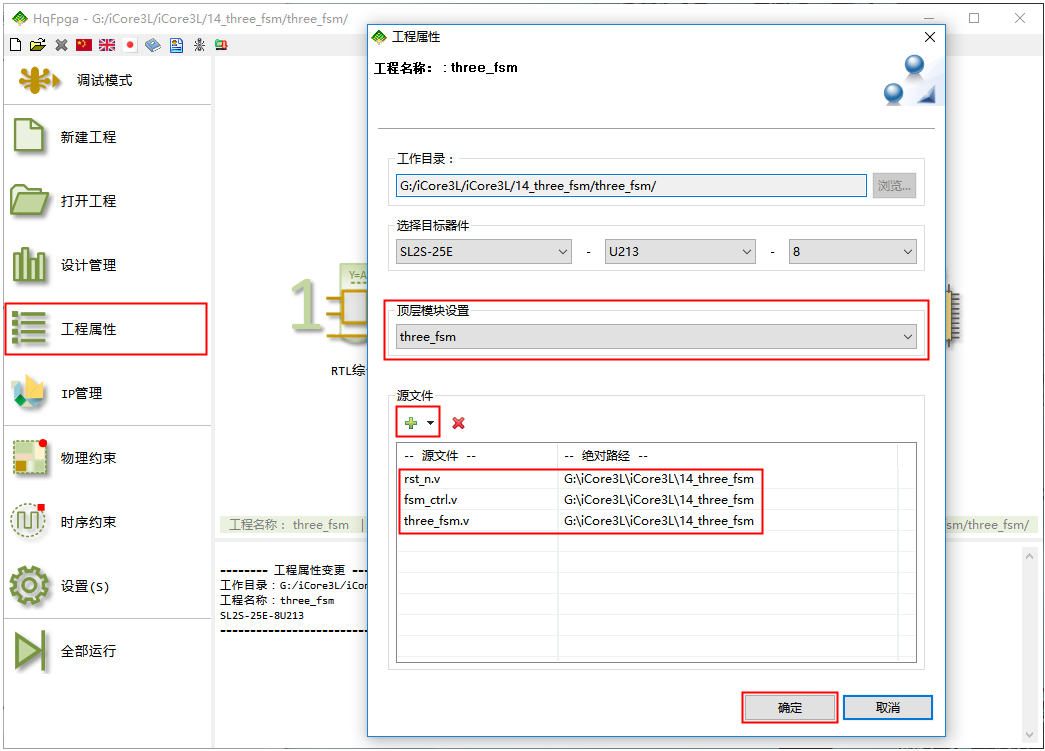

2、 通过点击“源文件”栏的“+”，将例程下的源文件添加到工程中；点击“完成”按钮。或者跳过添加源文件，在设计管理界面新建源文件，并添加到工程。

3、 建立源文件的步骤：点击左侧栏“设计管理”按钮，然后点击“新建文件”按钮，建立状态机模块文件（fsm_ctrl.v）和顶层模块文件（three_fsm.v），并在顶层模块中例化复位控制模块和状态机模块。之后进行语法检查并保存源文件。

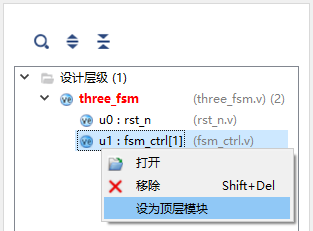

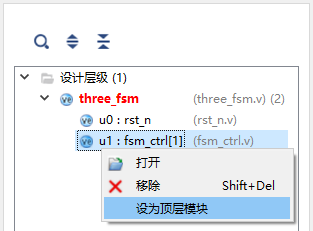

• 注意，在左侧栏，通过右键单击选中的源文件，可以将其设置为顶层模块，如下图所示。

4、 点击主界面的“RTL综合”按钮，运行结果无报错后点击左侧栏的“物理约束”按钮，进行引脚绑定。

5、 物理约束添加完成后，进行编译。

6、 将XiST USB Cable 连接到iCore3L的JTAG口，通过Micro USB给板子供电。

7、 将编译生成的bit文件下载到FPGA中。

8、 可以看到iCore3L 上LED灯每1秒切换一次亮灭状态。

1. 通过HqInsight采样状态机跳转信号及状态切换，观察信号变化。
2. 观察HqInsight采样信号，分析一段式状态机、二段式状态机和三段式状态机状态跳转的时序有何不同。
