1. 掌握计数器的原理及实现方法；
2. 掌握HqFpga开发环境的使用方法。

1. iCore3L 双核心板；
2. XiST USB Cable仿真器；
3. Micro USB线缆；
4. HqFpga开发平台；
5. 电脑一台；

• 计数器是实现计数的一种最基本的逻辑运算。在FPGA中计数器的实质其实就是对触发信号沿进行计数，每当触发事件到来，计数器参数实现累加或者减，到某个状态进行清零操作。FPGA中常用计数器实现时钟分频、定时器、延时、计数、控制等功能，是FPGA设计中常用的一种控制方法。

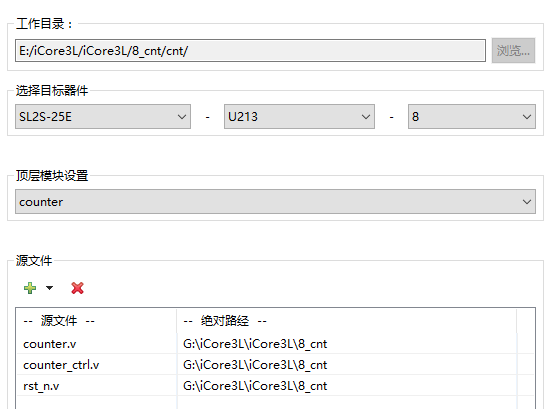

1、打开HqFpga软件，新建工程，FPGA型号为SL2S-25E-8U213C。通过“工程属性”界面将例程下的源文件添加到新建立的工程，或者通过“设计管理”界面建立新的源文件并添加到工程中。

2、本例程下包含3个源文件，分别是rst_n.v、counter_ctrl.v和counter.v文件。这三个源文件分别包含了对应的三个功能模块。

• 1)rst_n模块用于上电后产生复位信号；
• 2)counter_ctrl模块实现定时器及LED状态控制功能；
• 3)counter作为顶层模块调用rst_n模块和counter_ctrl模块。

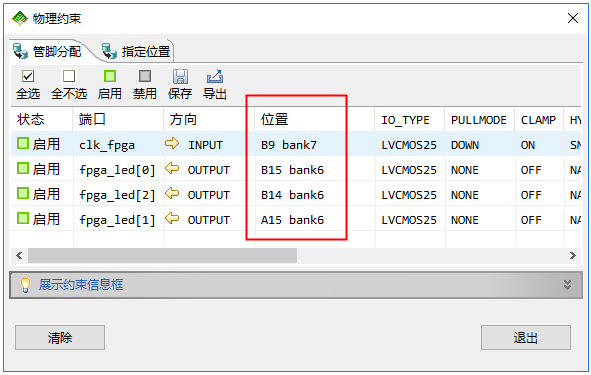

3、点击“RTL综合”按钮，进行编译，如果没有报错，点击左侧栏“物理约束”按钮，绑定信号引脚。

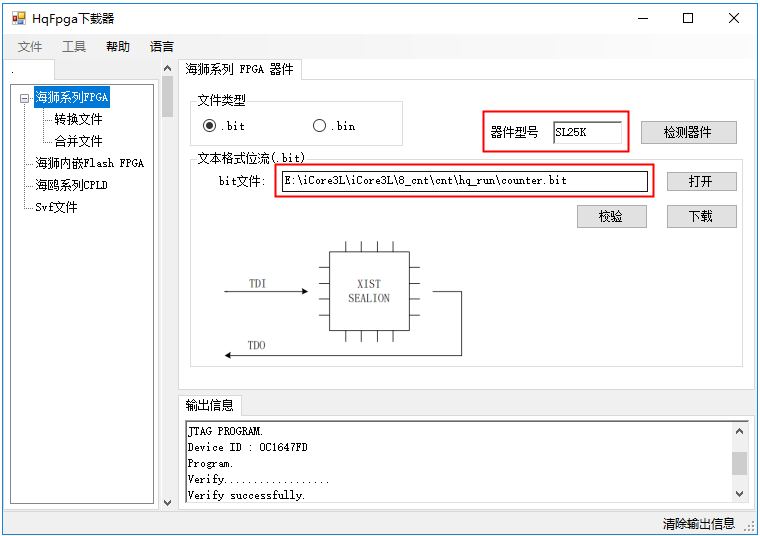

4、然后点击“保存”图标并退出物理约束界面；在主界面，点击左侧边栏的“全部运行”按钮。编译后可以看到生成了下载文件；将下载器连接到iCore3L双核心板上，将生成的比特流文件下载到FPGA中，可以看到开发板上LED每一秒钟亮灭状态切换一次。

• 本实验是通过计数器实现一个周期为1s的定时器，然后通过定时器产生的信号作为触发条件，控制led电平的切换，实现led的闪烁功能。系统时钟为25MHz，其钟周期为40ns，即1s的时间包含25000000个时钟周期。那么，要实现计时一秒，可以通过对系统时钟进行计数的方式来实现。对于变量time_cnt，在每个时钟的上升沿，对其进行累加操作，当累加计满（25000000-1）时，进行清零，进入下一个累加循环。这里的减1是因为time_cnt变量是从0开始累加的。
• 根据time_cnt的值，可以判断持续了多少时间；只需每次在time_cnd的值为24999999时，产生一个脉冲信号，表示计时满1秒。代码如下：

/*************************************************/
//利用计数器实现一个定时器，定时为1s
    reg [31:0]time_cnt;
    always@(posedge fpga_clk or negedge rst_n)
        begin
            if(!rst_n)
                begin
                    time_cnt <= 32'd0;
                end
            else
                begin
                    if(time_cnt==32'd24999999)
                        begin
                            time_cnt <= 32'd0;///计数器清零
                        end
                    else
                        begin
                            time_cnt <= time_cnt + 1'd1;//计数器自加1
                        end
                end
        end
	wire time_sig = (time_cnt==32'd24999999) ? 1'd1 : 1'd0;//定时器信号

• 根据计数器产生的定时器信号，使控制LED状态的寄存器值发生翻转，即可控制LED亮或者灭。代码如下：

/*************************************************/
//利用定时器信号触发led事件
	reg	[2:0]	fpga_led_r;
	always@(posedge time_sig or negedge rst_n)
		begin
			if(!rst_n)
				begin
					fpga_led_r <= 3'b111;
				end
			else
				begin
					fpga_led_r <= ~fpga_led_r;
				end
		end
	assign fpga_led = fpga_led_r;
//--------------------------------------------//

• 向工程中添加文件的时候，添加了rst_n.v、counter.v以及counter_ctrl.v三个文件，这三个文件分别包含了三个模块。counter作为顶层模块，调用了rst_n模块，以及counter_crtl模块，并与这两个模块的信号相互连接起来。
• 这种采用层级结构，将系统功能划分成小的易实现的功能模块，通过模块之间的调用，将各个独立模块组成更大的模块或系统的方法，是FPGA工程设计中常用的一种方法。通过这种方式，将一些常用功能模块化，并在系统设计中进行重复调用，可有效提高开发效率和降低错误率。

1、 通过HqInsght观察time_sig与time_cnt之间的关系。
