1. 掌握HqFpga生成.upc引脚配置文件的方法；
2. 掌握导入.upc文件配置引脚方法。

1. iCore3L 双核心板；
2. USB Cable（或相同功能）仿真器；
3. Micro USB线缆；
4. 有HqFpga 2.8.5开发软件的PC一台。

• 实验二的LED驱动实验中讲述了如何通过添加物理约束的方法绑定引脚信息；本实验将讲述通过导入文件的方式配置引脚信息，以及如何将引脚绑定信息生成配置文件。
• HqFpga软件中可以通过在物理约束中导入.upc约束文件以绑定引脚，也可将引脚绑定信息导出为.upc文件。下面具体讲解一下操作流程。

1、导出upc文件

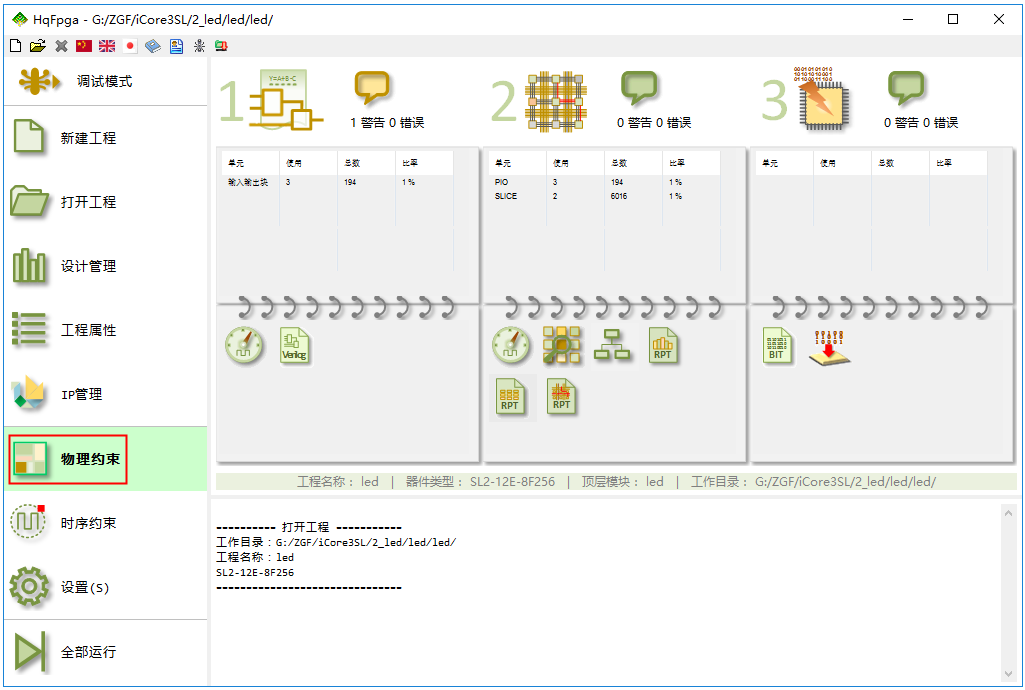

1、以实验二中led工程为例，打开工程并点击左侧边栏的“物理约束”如图3-1所示。

2、可以看到输入输出信号都已绑定引脚。

3、点击“物理约束”界面的“导出”按钮，弹出文件保存界面，给文件命名并点击“保存”按钮。注意，这里的文件保存类型可以选择upc，也可以选择tcl等格式，不同的格式对应不同的语法，这里以upc格式进行讲解。

4、主界面点击左侧栏的“设计管理”按钮，弹出窗口中点击“打开文件”按钮，找到刚刚生成的.upc，点击“打开”。

• 可以看到upc文件定义引脚绑定信息语法如下：
  • phycst . pin . set {信号名称} 引脚名
  • phycst . pin . set {信号名称} 引脚名
  • phycst . pin . set {信号名称} 引脚名

5、在实验二中，已经讲解了如何建立文件以及添加文件；如果在设计中引脚数量较多，手动分配麻烦，可以通过.upc文件（新建文件的格式选择.upc）的方式，使用上述语法添加引脚绑定信息。然后将编辑好的xx.upc文件导入工程即可。下面讲解如何导入已编写好的绑定引脚信息文件（.upc文件）。

2、导入upc文件

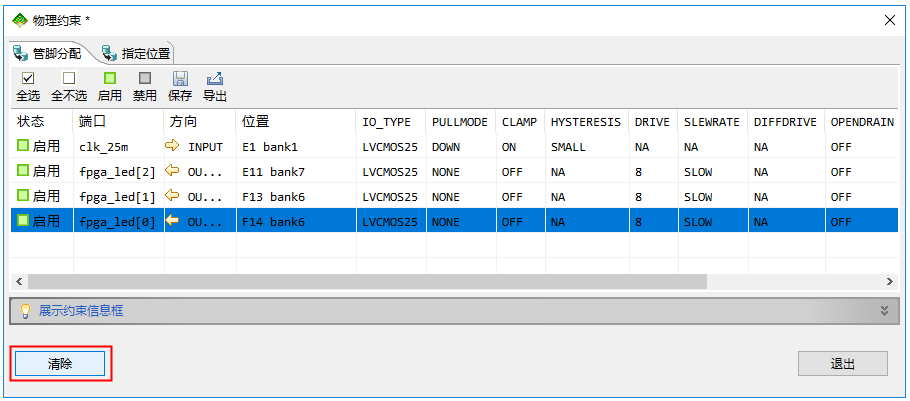

1、还是刚刚的工程，点击左侧边栏的“物理约束”按钮，如果弹出如下界面，点击左下角的“清除”按钮，清除原来的绑定信息并点击“退出”；然后再次点击左侧边栏的“物理约束”按钮。

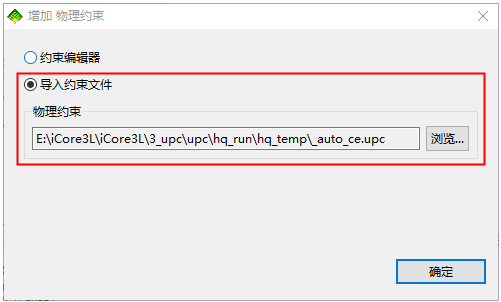

2、如果弹出如下界面，则点击选择“导入约束文件”，点击“浏览”按钮，找到之前生成的.upc文件，选中，并点击右下角的确定按钮。然后重新编译工程即可。

1. 将下载器连接到iCore3L双核心板；
2. 将Micro USB线连接到iCore3L双核心板，给板子供电；
3. 将程序下载到FPGA；
4. 双核心板上FPGA_LED显示绿色。
