版本 日期 作者 修改内容
V1.0 2020-02-26 gingko 初次建立

实验十五:PWM输出实验

一、 实验目的与意义

  1. 掌握输出不同PWM的原理及方法。
  2. 掌握宏定义、参数变量的使用方法。
  3. 掌握QuartusII的使用方法。

二、 实验设备及平台

  1. iCore4T 双核心板。点击购买
  2. Blaster(或相同功能)仿真器。点击购买
  3. Micro USB线缆。
  4. Keil MDK 开发平台。
  5. Quartus开发平台。
  6. 电脑一台。

三、 实验原理

  • PWM全称是Pulse Width Modulation,是脉冲宽度调制缩写。它是通过对脉冲宽度进行调制,等效输出所需要的波形。在PWM波形属性中频率和占空比是两个非常重要的参数。而本实验的主要目的就是通过FPGA的硬件语言描述实现不同频率、占空比的PWM信号输出。
  • FPGA产生不同频率不同占空比的的原理是基于计数器实现的,通过对参考时钟进行计数,控制某个信号高低电平输出实现频率和占空比的变化。其实现原理如图15.1所示,通过改变puty的值改变pwm的占空比,通过改变cycle的值改变pwm的频率。

四、 代码讲解

  • 本实验原理是通过参考时钟进行计数,并在时钟计数器特定时刻进行高低电平的变换,来改变输出波形的频率和占空比。本实验中参考时钟为clk_25m,频率控制参数为cycle,占空比参数为puty_50和puty_20。频率为500KHz的波形计算方公式为:clk_25m/(cycle-1);占空比为20%的参数计算公式为:puty_20/cycle; 占空比为50%的参数计算公式为:puty_50/cycle。其代码如下:
     always@(posedge clk_25m or negedge rst_n)
        begin
            if(!rst_n)
                begin
                    cycle_cnt <= 8'd0;
                    pwm20_sig_r <= 1'd0;
                    pwm50_sig_r <= 1'd0;
                end
            else
                begin
                    if(cycle_cnt==cycle-1'd1)//对计数器清零,同步两个信号相位
                        begin
                            cycle_cnt <= 8'd0;
                            pwm20_sig_r <= 1'd1;
                            pwm50_sig_r <= 1'd1;
                        end
                    else if(cycle_cnt==puty_50-1'd1)//变换占空比为50%的波形
                        begin
                            pwm50_sig_r <= 1'd0;
                            cycle_cnt <= cycle_cnt + 8'd1;
                        end
                    else if(cycle_cnt==puty_20-1'd1)//变换占空比为20%的波形
                        begin
                            pwm20_sig_r <= 1'd0;
                            cycle_cnt <= cycle_cnt + 8'd1;
                        end
                    else//计数器自加
                        begin
                            cycle_cnt <= cycle_cnt + 8'd1;
                        end
                end
        end
        end

五、 实验步骤及实验结果

1、将硬件正确连接,如图15.2所示。
2、将编写好的代码进行编译,并下载到开发板中;

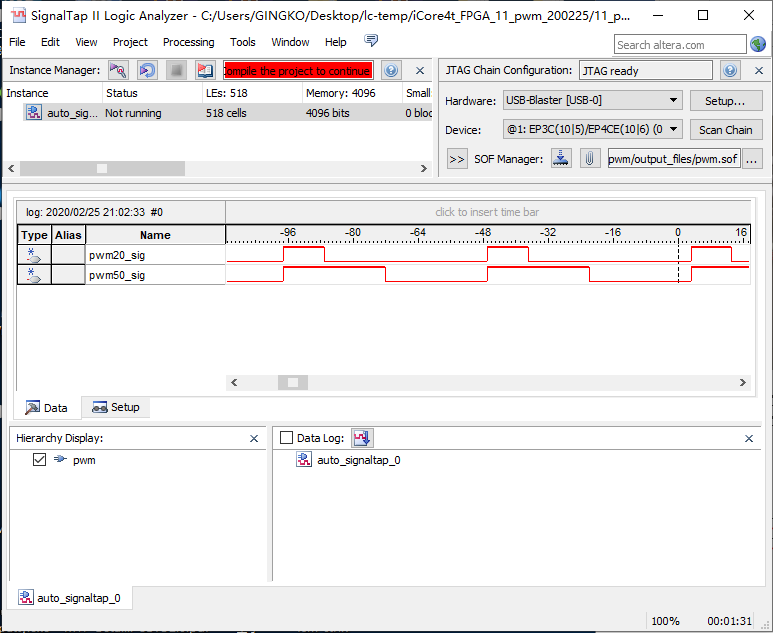

3、观察实验现象——如图15.3所示。

六、 拓展实验

1、改变cycle和puty参数,观察信号变化。
