1. 了解Quartus新建工程方法
2. 了解Verilog语言描述功能模块的基本机构组成

• 本实验的主要目的是根据led的驱动原理编写led控制程序，通过编写简单的led驱动代码使用户对Quartus的基本使用方法有简单的了解
• led的驱动原理是通过程序控制FPGA数字IO的电平变化实现led的亮灭。其硬件原理图如图2.1所示。

• 由原理图可以看出，当FPGA_LED对应的数字IO为高电平时LED灭；当FPGA_LED对应的数字IO为低电平时LED亮。

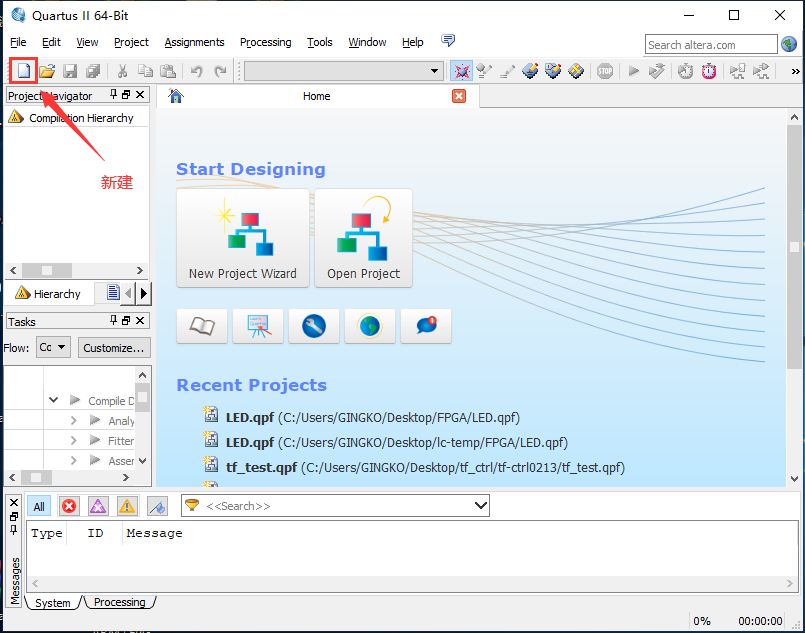

1、双击Quartus桌面图标打开软件，出现下面界面，如图2.2所示。

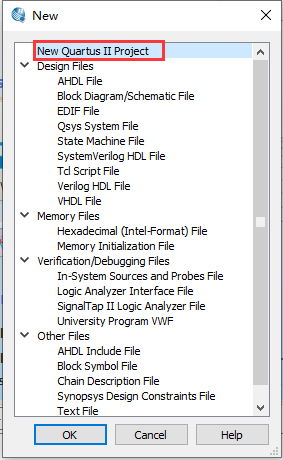

2、点击新建图标出现下面对话框，选择New Quartus II Project选项，如图2.3所示。

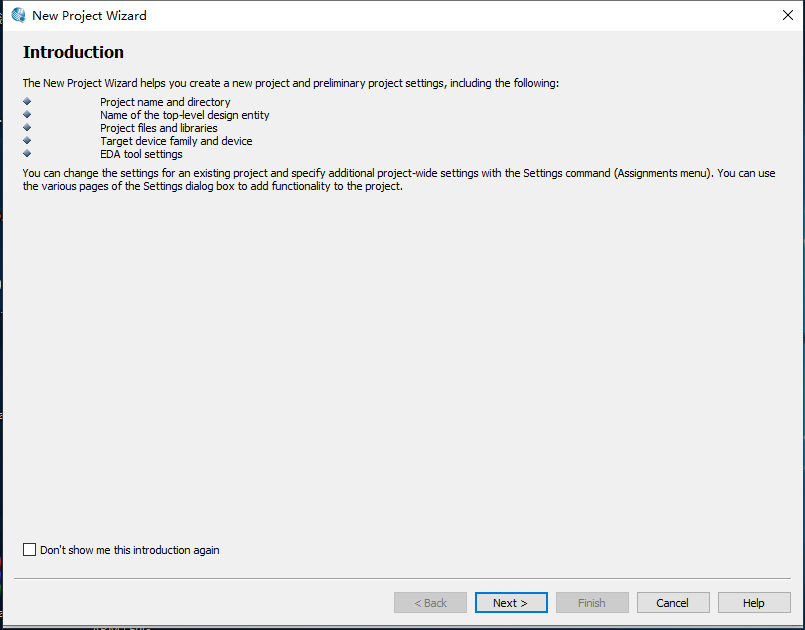

3、直接点击Next，如图2.4所示。 4、在此界面选择工程存放的路径，设置工程名及顶层文件名称，如图2.5所示。

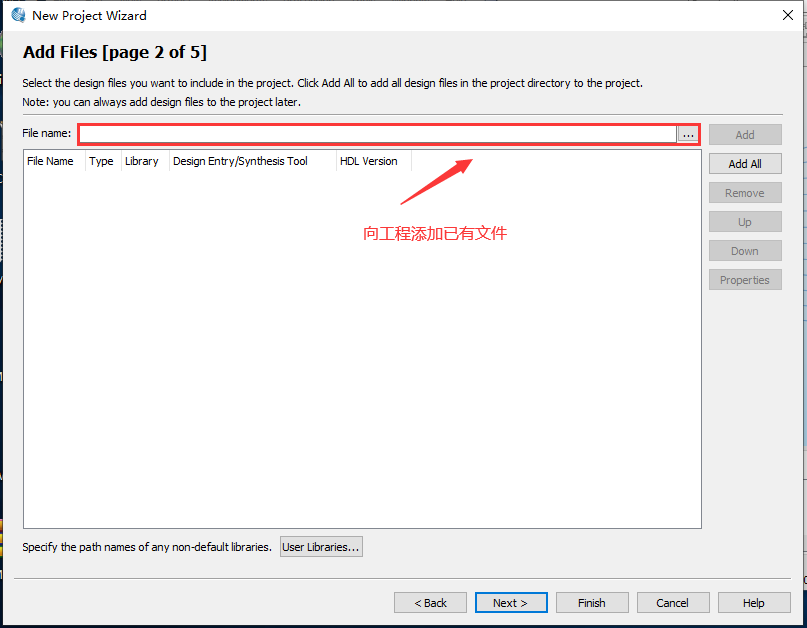

5、此界面主要用来添加已经编辑好的模块文件，若没有直接下一步即可，如图2.6所示。

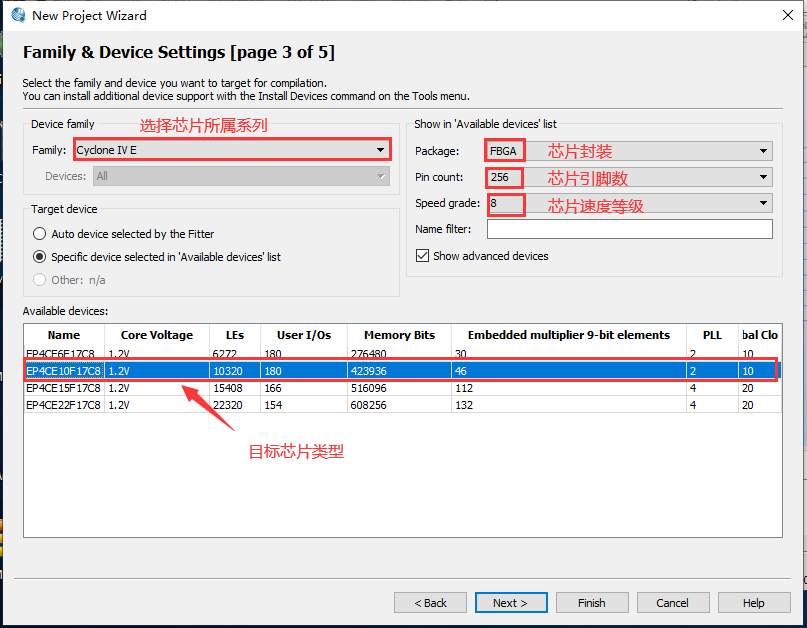

6、选择设备所用的芯片型号，芯片的系列、封装、引脚数、速度等级的选项方便用户更快速精确的找到目标芯片的型号，如图2.7所示。

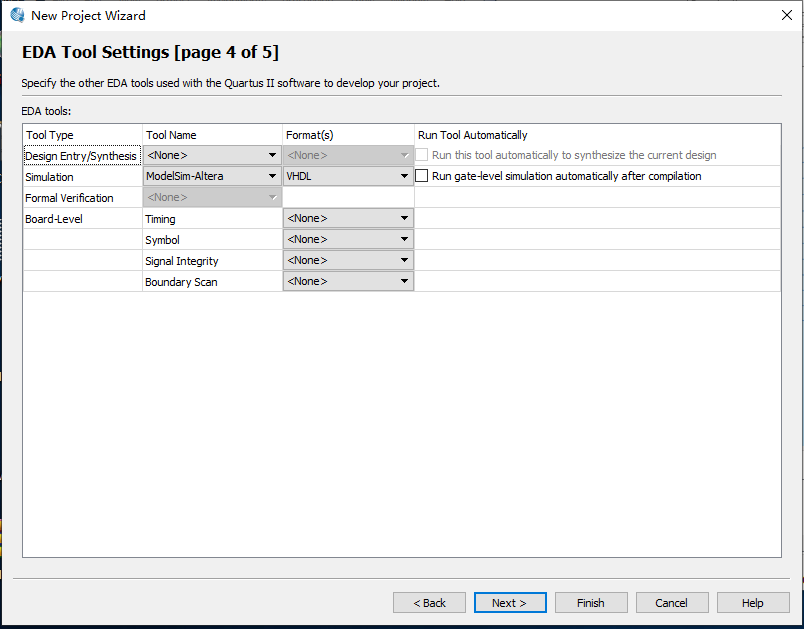

7、进行仿真器的一些设置，可忽略，如图2.8所示。

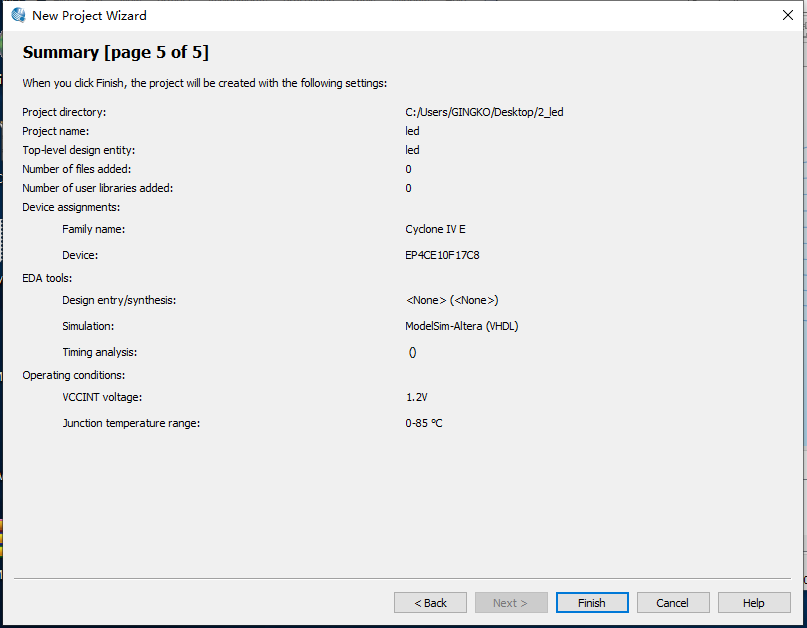

8、至此，工程建立完成，如图2.9所示。

9、回到软件主界面可以看到新建的工程已经显示在左边列表中，如图2.10所示。

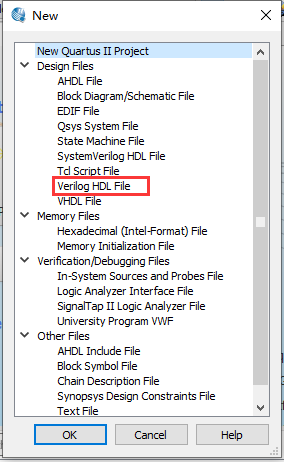

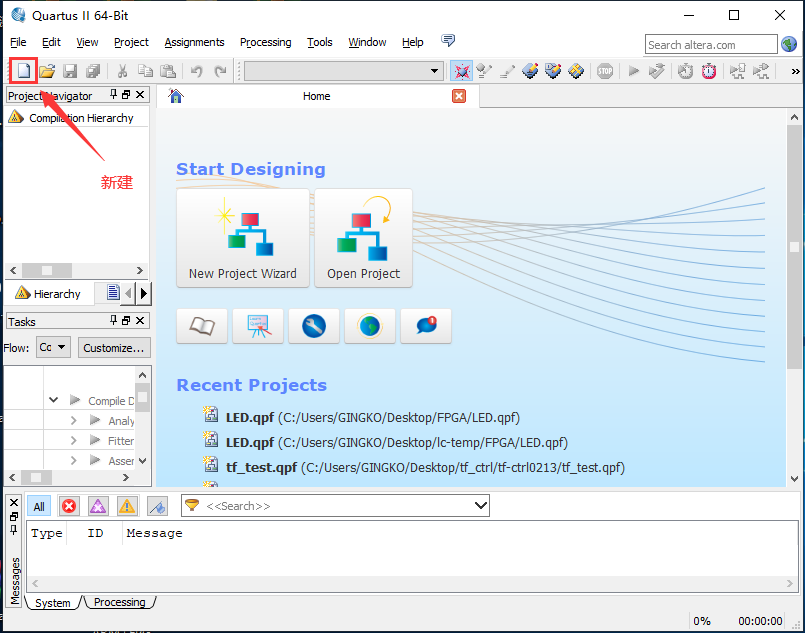

10、重新点击新建图标进入下面界面选择将要编译的文件类型，此处选择Verilog HDL硬件语言描述类型，如图2.11所示。

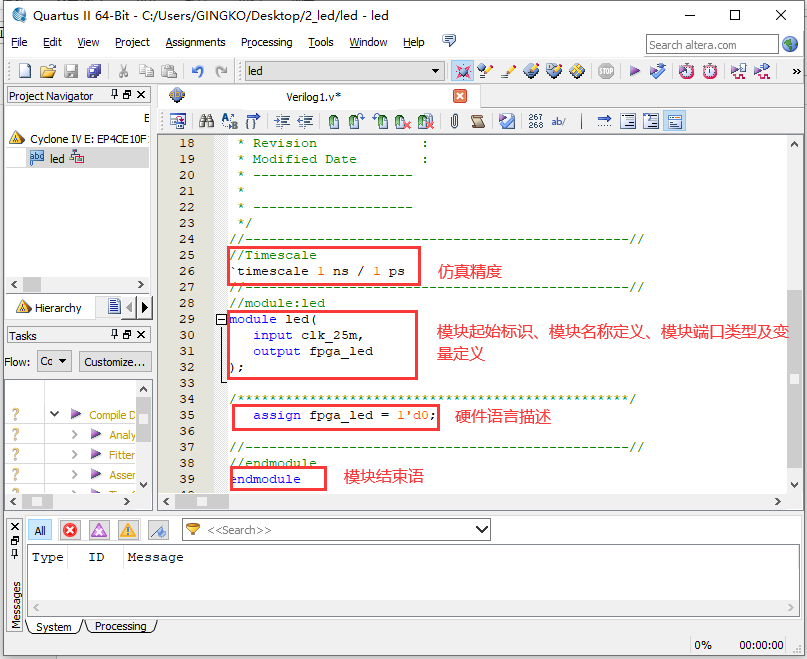

11、界面出现新建文件编辑窗口，通常一个完整的模块由module和endmodule为开始和结尾，除此外还包括模块名、端口变量及类型的定义、硬件语言描述、内部变量定义等信息，如此组成一个完整的功能模块，如图2.12所示。

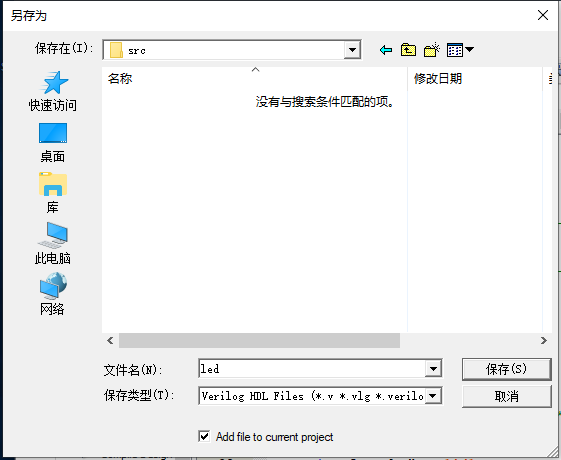

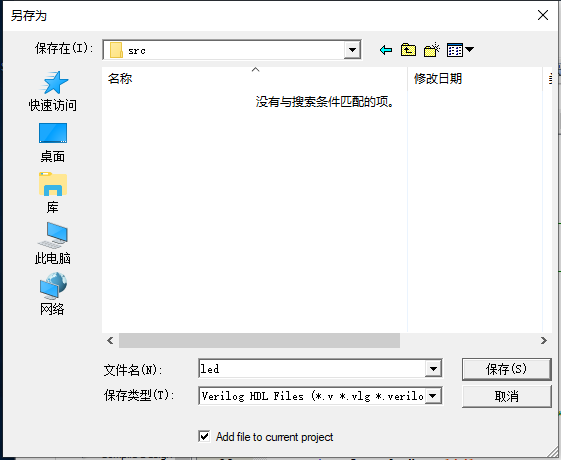

12、代码编辑完成后进行保存，通常将源文件保存在src文件夹下，且文件名称必须与模块名称一致，如图2.13所示。

13、程序编写后进行一些设置，点击Setting按钮，如图2.14所示。

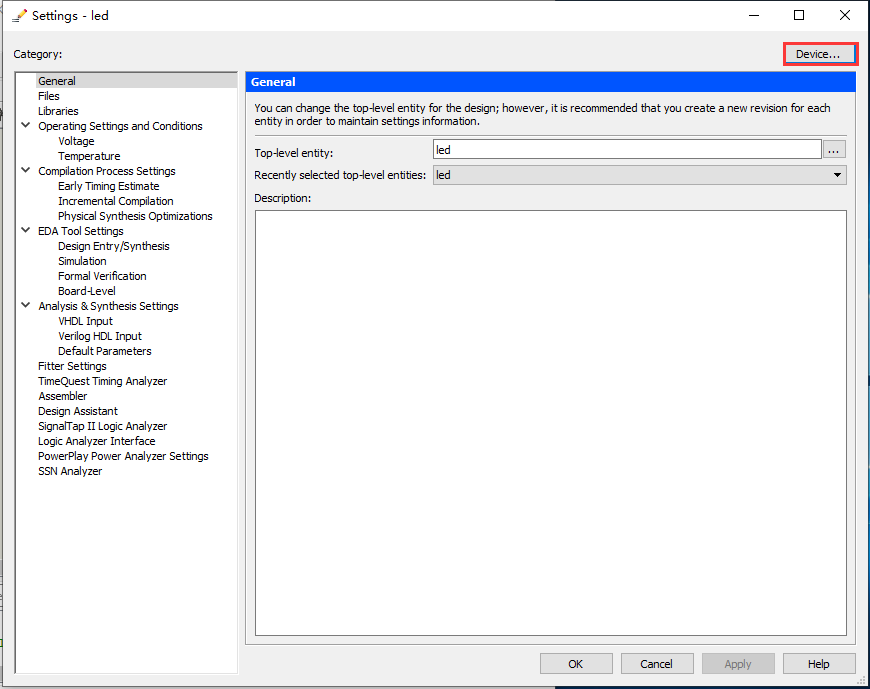

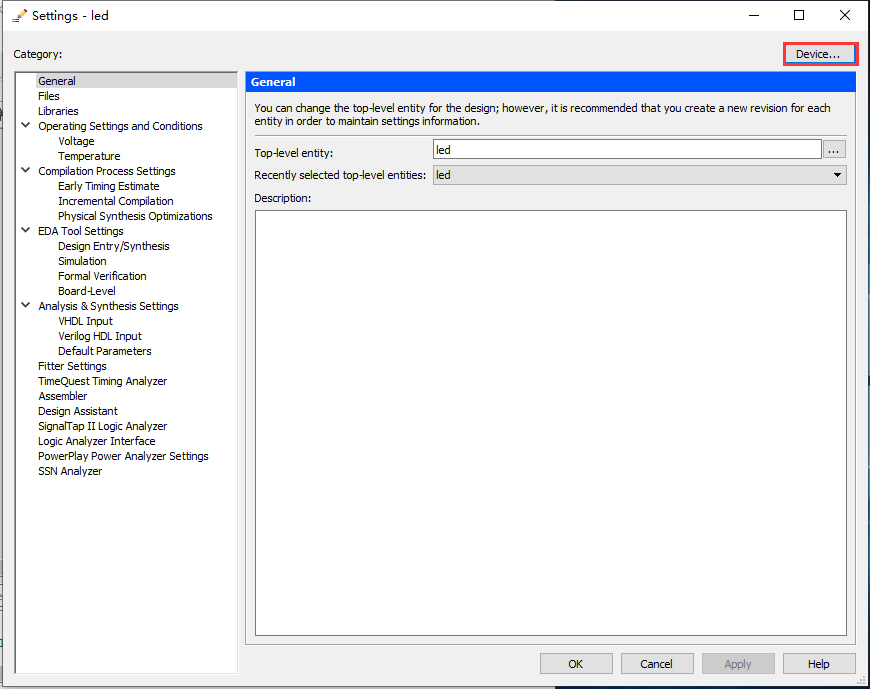

14、选择Device，如图2.15所示。

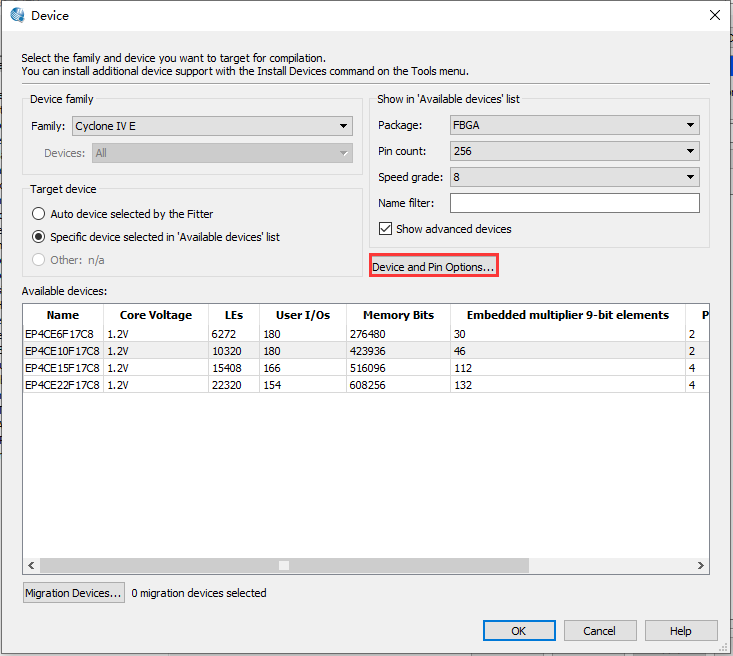

15、选择Device and Pin设置选项，如图2.16所示。

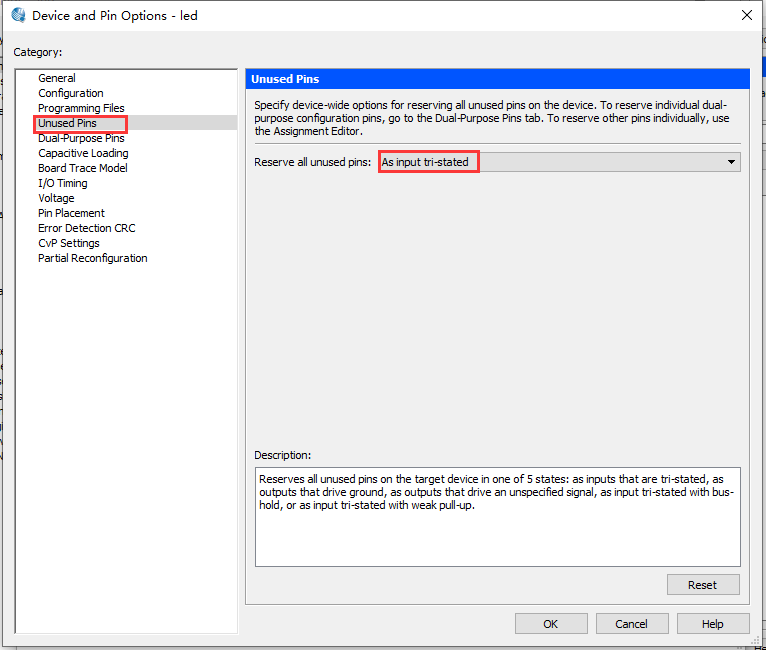

16、将本工程中没有用到的引脚设置为高阻态，如图2.17所示。

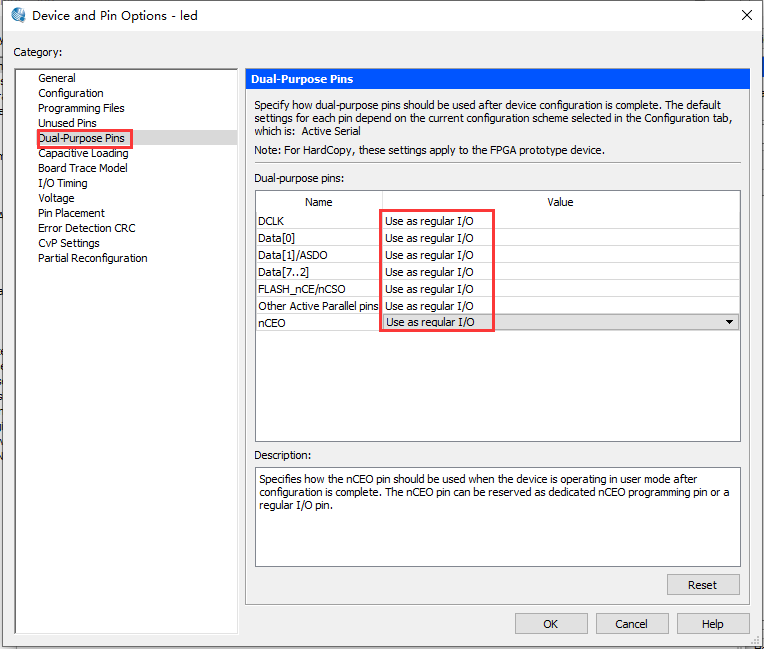

17、将芯片引脚设置为IO状态，如图2.18所示。

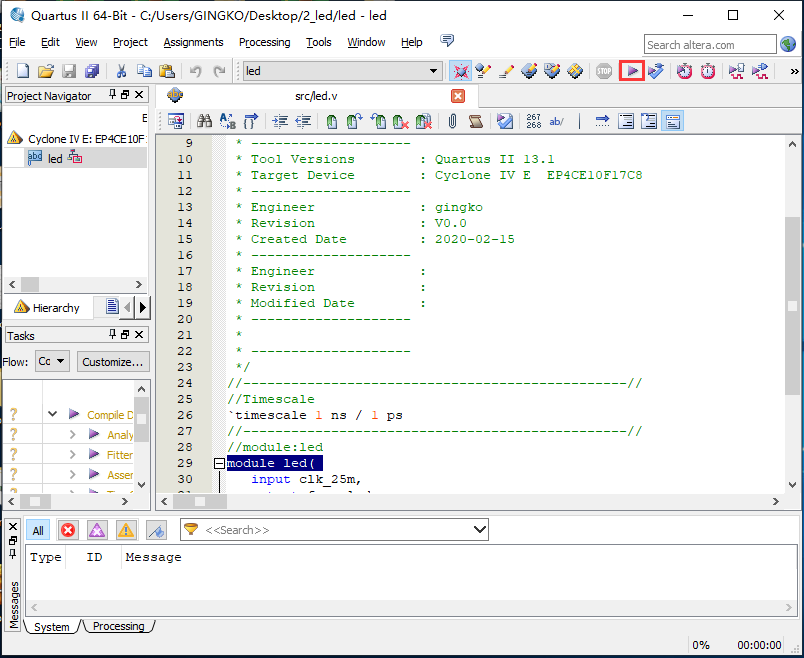

18、配置完成后点击编译按钮进行编译，如图2.19所示。

19、编译通过后会出现下面界面，显示编译通过并显示工程运行所需要的资源信息，如图2.20所示。 注意：编译通过表示编写程序无语法问题，并不能代表程序功能没问题，功能是否满足需求需要在线调试。

20、至此工程建立完成，接下来就可以进行分配引脚及调试工作了，后面会有相应介绍，在此就不多做说明。
