1. 掌握Quartus配置引脚方法（手动配置、TCL文件配置）

1. iCore4T 双核心板
2. iTool A（或相同功能）仿真器
3. USB Type C线缆
4. Keil MDK 开发平台
5. Quartus开发平台
6. 电脑一台

本实验主要是通过对led驱动工程分配引脚来验证led驱动原理的正确性，并使用户掌握分配引脚的使用方法。

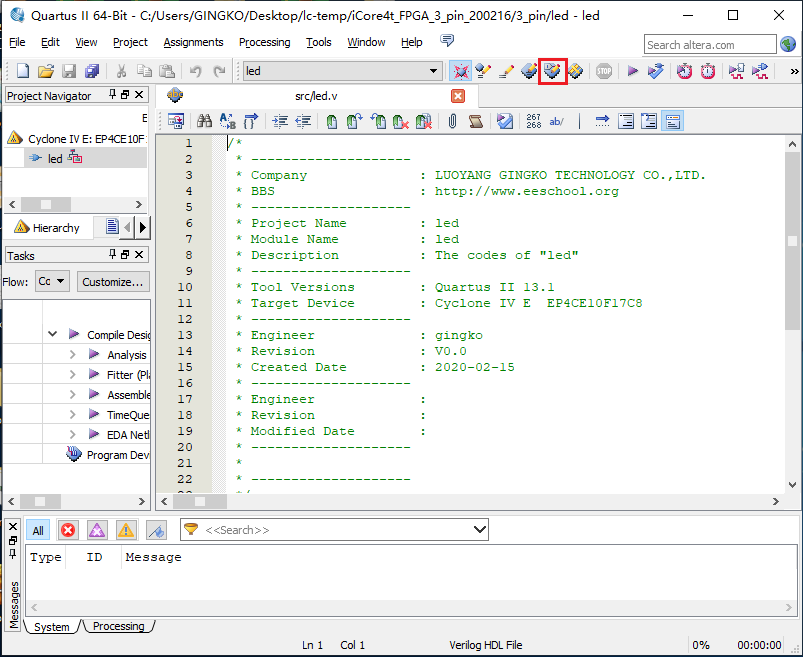

1、以实验二中新建led工程为例，打开工程并点击Pin Planner,如图3.1所示。

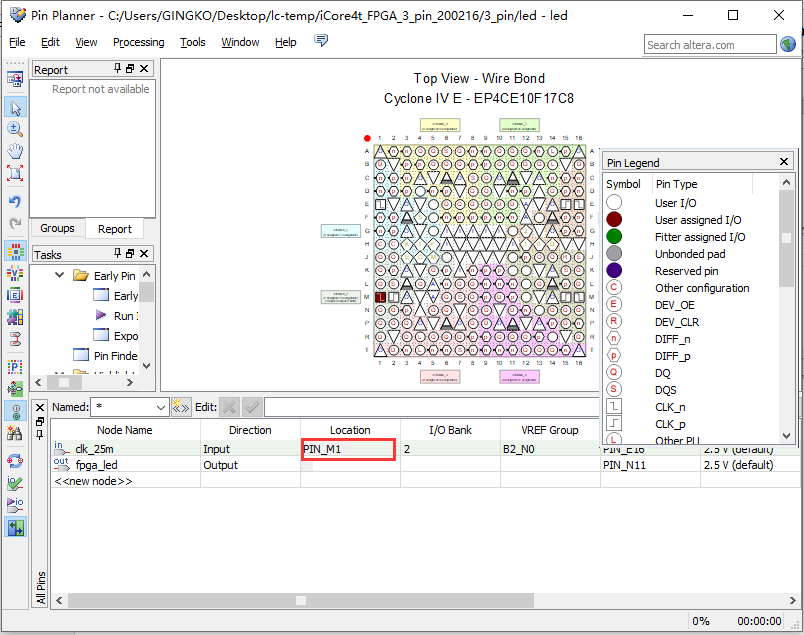

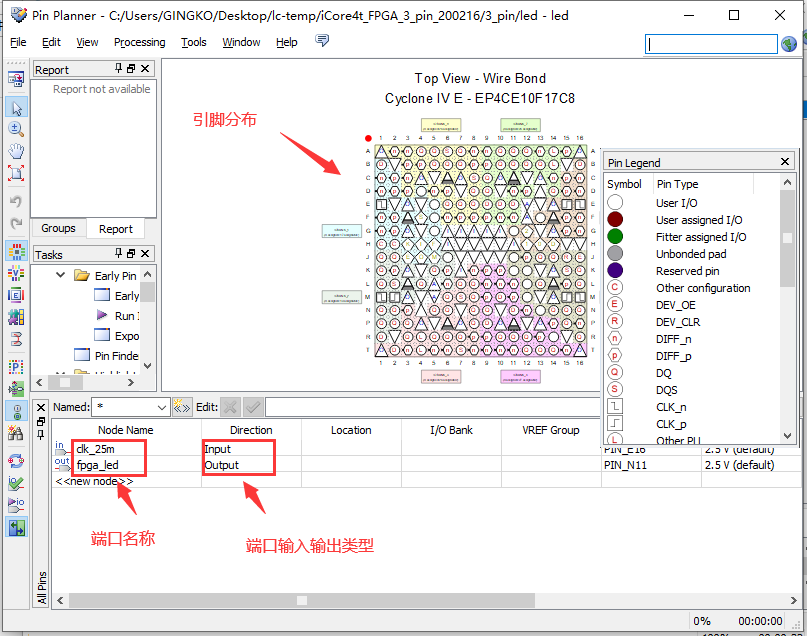

2、点击Pin Planner按钮出现下面引脚分配界面，显示端口的分布情况，端口的名称及输入输出类型，如图3.2所示。

3、双击Location列表为端口选择对应的引脚，如图3.3所示。

4、分配好以后关闭该对话框，重新进行编译即可。

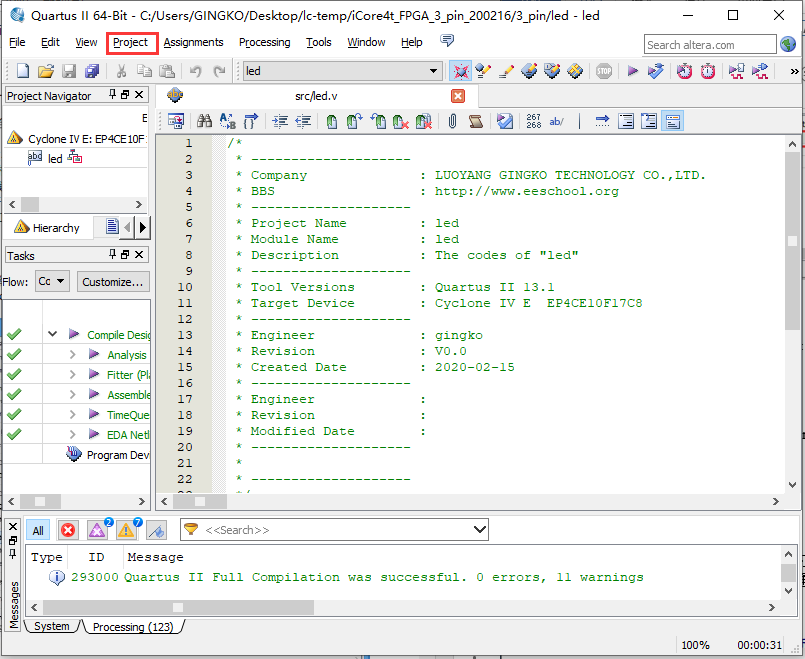

1、在新建的工程中点击Project→Generate tcl file for Project…，如图3.4所示。

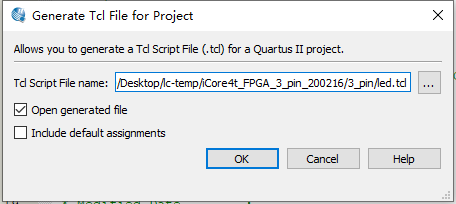

2、选择tcl文件保存路径，一般默认即可，如图3.5所示。

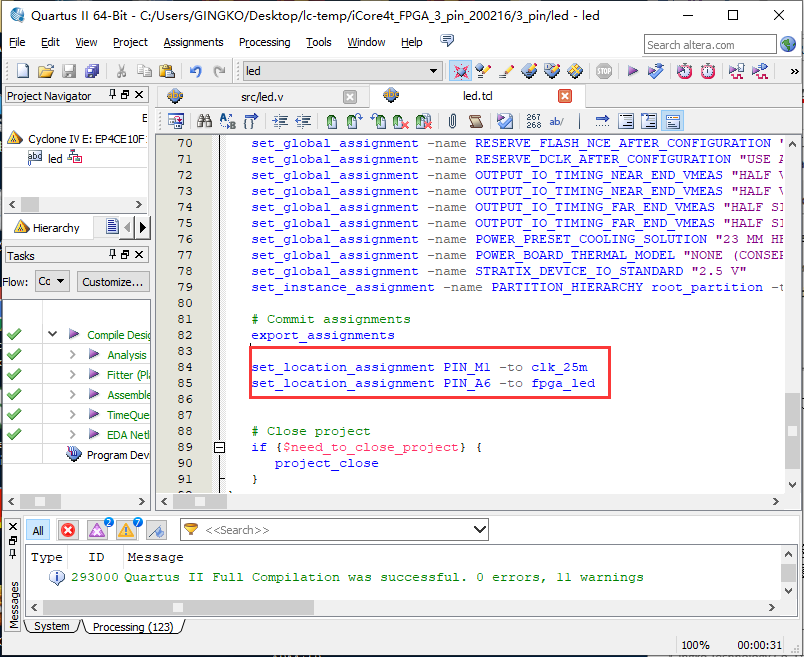

3、保存好tcl文件后，出现tcl编辑窗口，在方框处编辑引脚配置描述语言，完毕后保存即可关闭当前编辑界面，如图3.6所示。

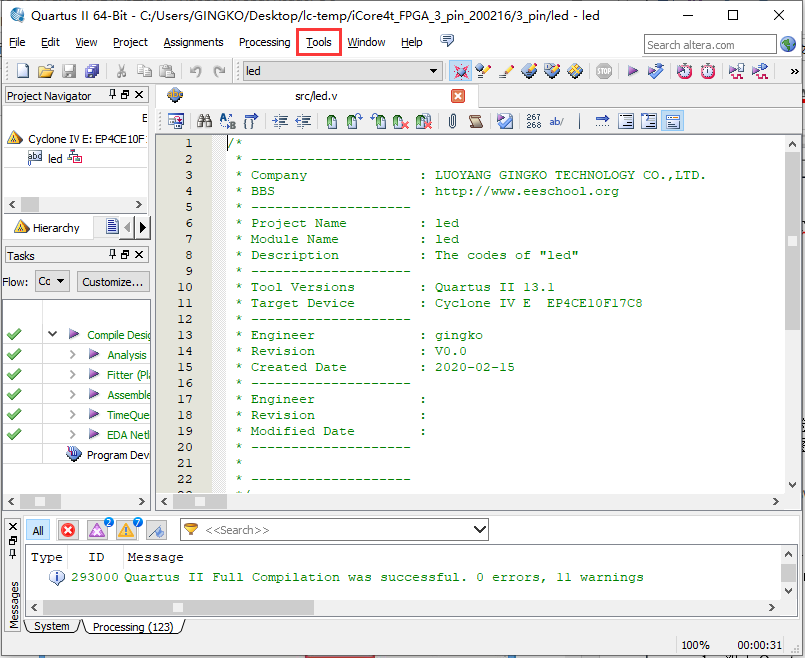

4、点击Tool→Tcl Scripts，准备添加tcl文件，如图3.7所示。

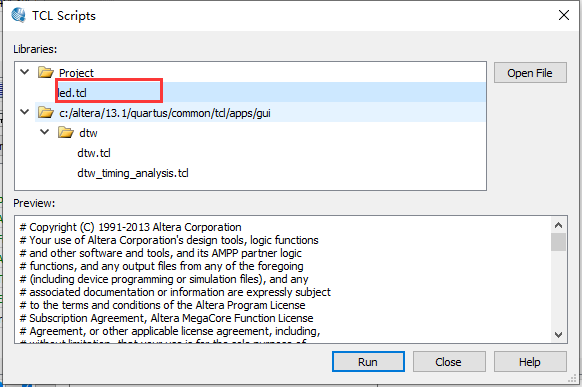

5、在下面对话框中选择刚才生成的tcl文件，然后点击Run，如图3.8所示。

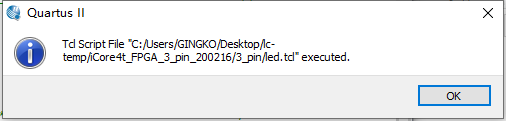

6、在配置引脚文件运行过程中出现下面对话框，直接OK即可，如图3.9所示。

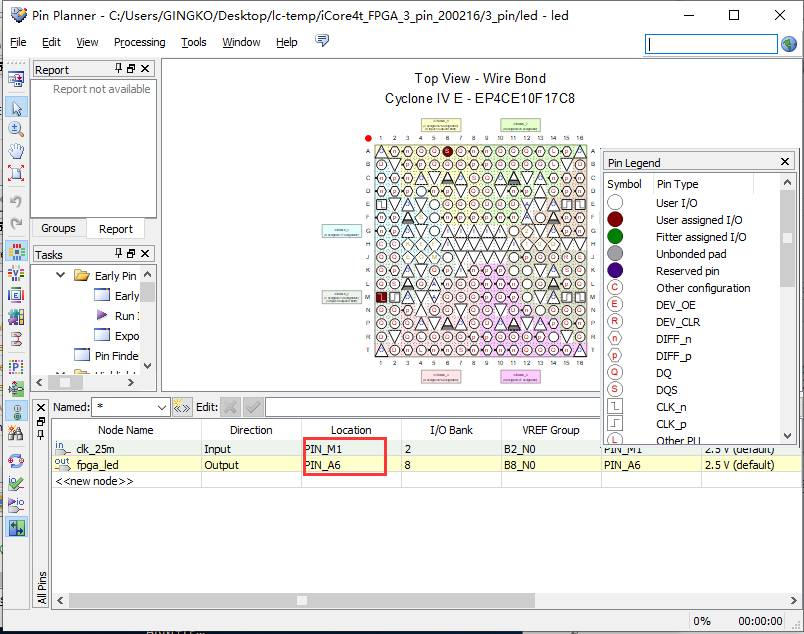

7、编译后点击Pin Planner进入引脚信息界面，可看到引脚已经分配成功，如图3.10所示。

8、重新编译程序，下载程序可观察实验现象是否正确。

根据实验一中的描述进行硬件连接与程序下载； 根据实验二中led驱动原理的介绍，程序下载后开发板led为常亮状态。
