版本 日期 作者 修改内容
V1.0 2020-12-20 yang 初次建立

实验二十三:lv_font中文内部字体、字符

一、创建新字体、字符

在LVGL中,字体文件分为内部字体和外部字体,内部字体就是将字模信息以大数组的形式写在 .c 文件内,只需将该文件添加进工程中声明一下即可使用,不过内部字体只适用于显示少量字体。外部字体则将字模信息写入 .bin 文件并存储在大容量的外部存储器中,同时在对应的 .c 文件中完善外读外部存储器的函数。本章主要介绍内部中文字体的创建。

为若要让图形界面显示中文就要创建中文字体,在LVGL中创建内部字体,需要以下几步:

  1. 获得字库文件。
  2. 将字库文件添加进工程,并声明新字体。
  3. 调用新字体。

二、获取字库文件

获取字库文件主要有官方在线字体转换工具官方离线字体转换工具字体转换软件三种方法。其中官方在线字体转换工具的网页打开速度和转换速度都太慢,经常转换失败。而官方离线字体转换工具需要node.js 运行环境,命令行操作略显复杂。相比之下,网络上许多字体转换软件既简单又好用,因此推荐使用字体转换软件。

对于字符(图标)来说,LVGL自带的字体中给我们提供了一些常用的图标,但有些时候没有我们想要的,这时就要我们自己创建新字符了。字体的创建与普通字体的创建类似,区别就是获取 ttf/woff/woff2 格式字符文件的方式不同。我们可以从“阿里巴巴矢量图标库”获取想要的字符,操作很简单,只需挑选出需要的图标将其添加到创建的图标项目中,点击“下载至本地”按钮,就可以下载相应的.ttf图标字体文件。

其官方网址为:https://www.iconfont.cn

2.1、官方在线字体转换工具

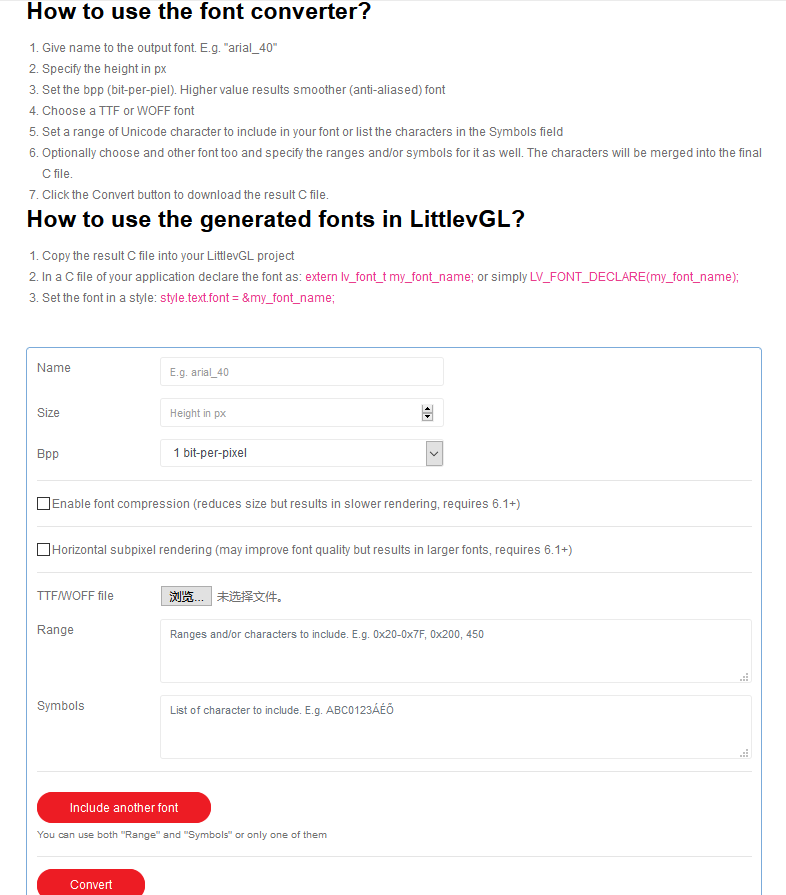

官方提供的字体在线转换工具提供了图形操作界面,使用简单,此转换工具的在线网址为: https://littlevgl.com/ttf-font-to-c-array 。打开网页之后,界面如下所示:

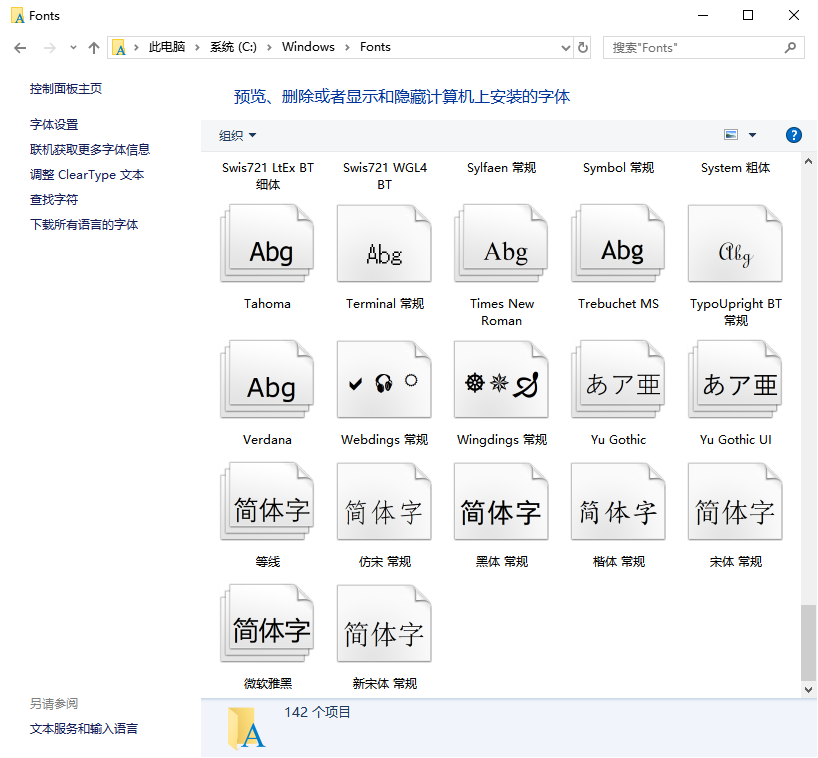

页面上面介绍了在线转换工具的使用方法,还说明了怎样将生成的 .c 字库文件添加进LVGL工程中。需要上传的 .ttf 文件每台windows电脑上都有,win10的字体文件路径为:“C:\Windows\Fonts”。

2.2、官方离线字体转换工具

LVGL的作者也推出了离线版本的字体转换工具,github 链接为: https://github.com/littlevgl/lv_font_conv ,这是用 node.js 写的,没有图形化界面,需要在命令行下使用,比在线转换工具要复杂点,不过转换速度快。

离线工具是用 node.js 开发出来的,所以需要先安装 node.js 的运行环境,详细安装过程请参考教程:https://www.runoob.com/nodejs/nodejs-install-setup.html ,在安装完 node.js(会附带把 npm 包管理器给装好)之后,还要安装 lv_font_conv 离线转换工具,首先按win徽标键+R 打开运行界面,输入cmd 打开命令窗口,然后输入 npm i lv_font_conv -g 命令,回车运行就会安装 lv_font_conv 。 lv_font_conv 的主要命令行参数如下:

  • –bpp: 抗锯齿大小,可选值为 1-4
  • –size: 字体的大小,是指字符的高度
  • -o(或者–output): 输出路径,比如为C:\Users\Administrator\Desktop\yahei_24.c
  • –format: 输出格式,可选值有 dump、bin、lvgl,我们要用 lvgl
  • –font: ttf/woff/woff2 字体文件的路径
  • –no-compress: 禁止进行 RLE 压缩,我们在生成字体时,请禁止进行压缩
  • -r(或–range): 所需字符的 unicode 编码范围,可选值为单个字符,字符范围,加可选的映射地址,首先你得必须保证你所需要的字符范围在 –font 指定的字体文件中能找得到,-r 命令行参数可以在一条命令中多次出现,如下面例子所示:
-r 0xF450                      单个字符,十六进制和十进制都行
-r 0xF450-0xF470              字符范围
-r '0xF450=>0x81'             单个字符加映射地址
-r '0xF450-0xF470=>0x81'     字符范围加映射地址
-r 0xF450 -r 0xF451-0xF470   一下使用 2 次-r 命令行参数
-r 0xF450,0xF451-0xF470      用单个-r 表示多种可选值

上面所说的映射地址只有在多个字体进行合并时才会用得到 , 比 如 前 面 所 说 的 lv_font_roboto_16 字体,那就是 Roboto 字体文件和 FontAwesome 图标字体文件合并而成的。

  • –symbols: 和-r 的作用差不多,都是用来指示所要用到的字符,不过他们的表达形式不一样,对–symbols 而言,它是接受字符的字面量形式,而-r 是接受字符的编码形式,–symbols 和 -r 可以同时使用,也可以只使用它们其中的一个,例如:
--symbols 0123456789 中 ABCD 国 EFG

上面是常用的重要参数,剩下不常用的参数–autohint-off, –autohint-strong, –force-fast-kern-format, –no-prefilter, –no-kerning, –full-info这些可以进入 lv_font_conv 的 github 地址自行了解。

下面是一条完整的创建新字体命令示例:

lv_font_conv --no-compress --format lvgl --font C:\User\Desktop\yahei.ttf -o
C:\User\Desktop\my_font.c --bpp 4 --size 30 --symbols 银杏科技 -r 0x20-0x7F

2.3、字体转换软件

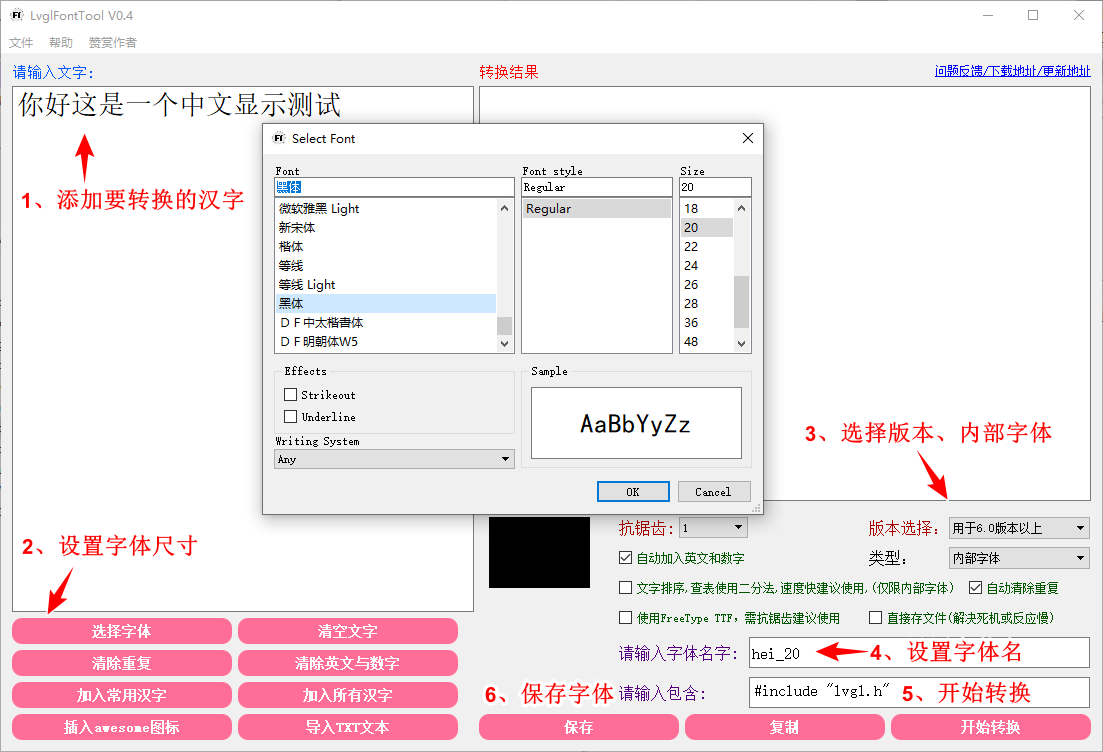

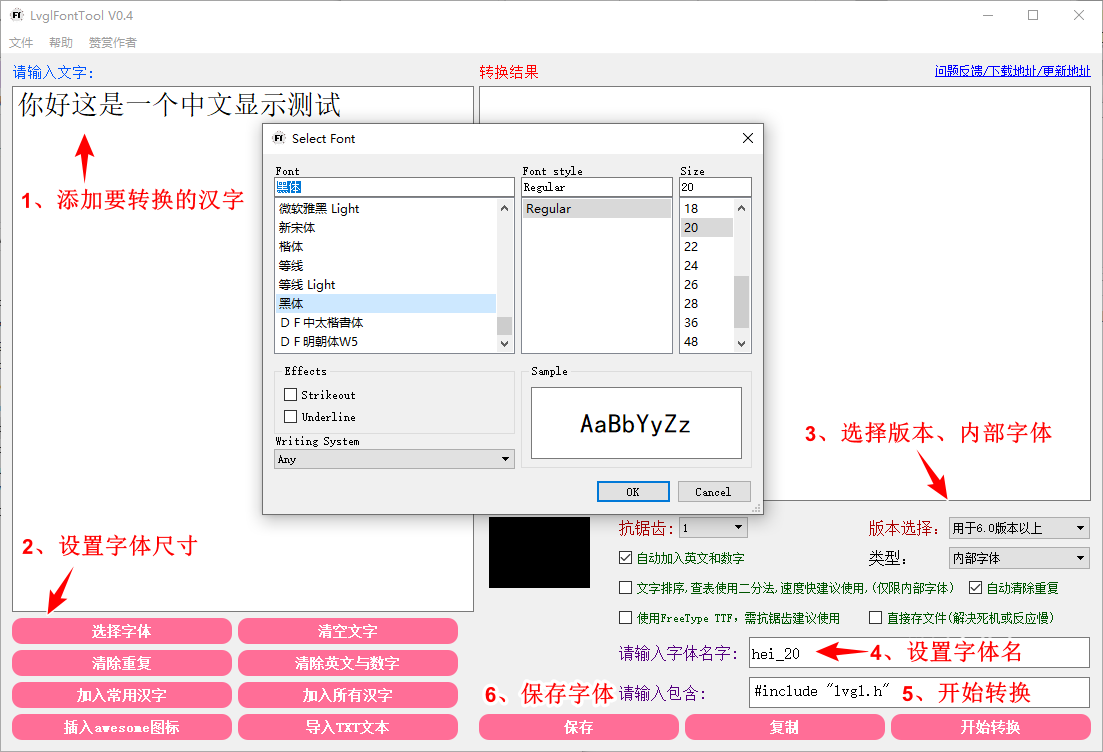

网络上的字体转换软件又很多,这里给大家推荐一个好用的,软件放在该工程的代码包中,操作方法如下图所示:

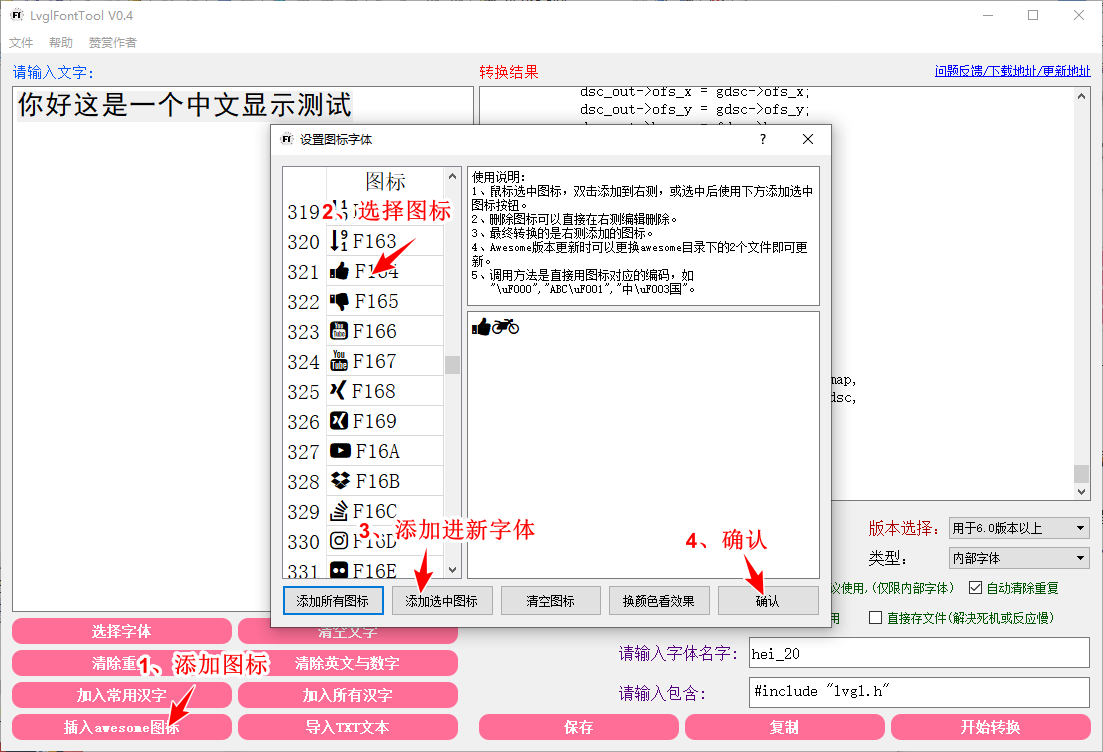

按照上图所示步骤即可得到中文字体文件,这里得到的是 hei_20.c 文件。字符图标可以和中文字体生成于同一个字体文件中,添加字符图标的步骤如下图所示:

三、添加进工程并声明新字体

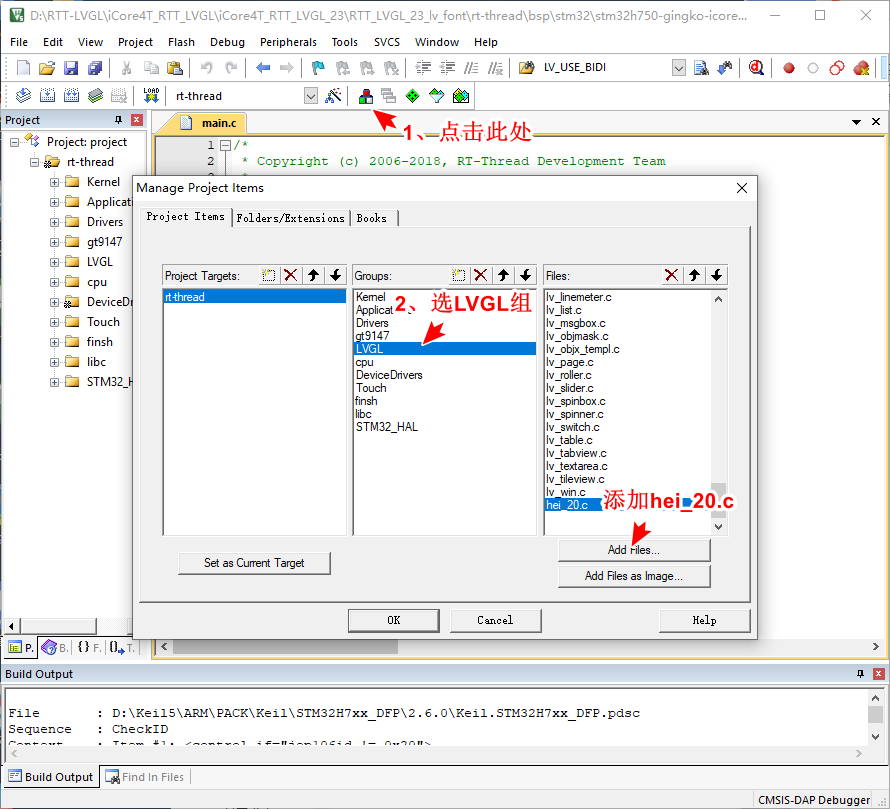

将字库添加到工程中,首先需要将 hei_20.c 另存为UTF-8编码格式,并复制到工程  packages\LVGL2RTT-master\lvgl\src\lv_font 下。然后在工程中加入 hei_20.c 文件,如下图所示:

新字体的声明有两种方法,第一种是在需要使用新字体的源文件头部声明,不过只可以在该文件内调用新字体,如下所示:

/* 例如gui.c */
LV_FONT_DECLARE(hei_20);   /* 文件头部声明 */
void lv_gui_run(void){
	...
	lv_obj_set_style_local_text_font(label, LV_LABEL_PART_MAIN, LV_STATE_DEFAULT, &hei_20);                     /* 在此处调用 */
...
}

另一种方法是在 lv_conf.h 文件中进行全局声明,如下所示:

/* lv_conf.h */
#define LV_FONT_CUSTOM_DECLARE LV_FONT_DECLARE(hei_20)   /* 全局声明新字体 */

四、调用新字体

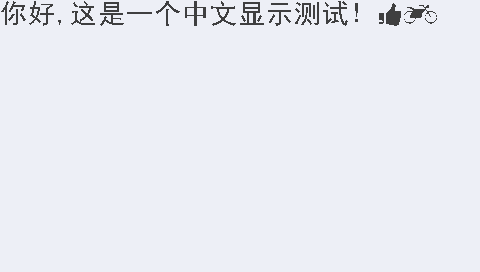

新字体声明后,就可以被用户调用。一般使用函数 lv_obj_set_style_local_text_font(obj, LV_LABEL_PART_MAIN, LV_STATE_DEFAULT, &hei_20) 为对象设置新字体。下面是一个小例子,创建一个标签并显示黑体20号中文和同高的字符图标。

void lv_gui_run(void){
	lvgl2rtt_init("lcd");                                            /* 初始化lvgl2rtt */

	lv_obj_t * label = lv_label_create(lv_scr_act(), NULL);          /* 创建子标签 */
	lv_obj_set_style_local_text_font(label, LV_LABEL_PART_MAIN, LV_STATE_DEFAULT, &hei_20);  /* 设置显示字体 */
	lv_label_set_text(label, "你好,这是一个中文显示测试! \uF164\uF21C");/* 设置内容 */
}
