实验六：lv_label标签

标签是用于显示文本的基本对象类型，是用户在人机交互中获取机器信息的重要方式。标签只有一个主要部分，称为 LV_LABEL_PART_MAIN 。它使用所有典型的背景属性和文本属性。填充值可用于使文本的区域在相关方向上变小。

一、设置文本

在程序运行时，用户可以使用lv_label_set_text(label, “New text”)动态的设置标签文本。它将动态分配一个缓冲区，并将提供的字符串复制到该缓冲区中。因此，在该函数返回后，您无需将传递的文本保留。

设置标签文本时可以使用格式化输出，例如lv_label_set_text_fmt(label, “Value: %d”, 15)。标签能够显示静态字符缓冲区中有 \0 终止符的文本。要设置静态字符串，请使用函数lv_label_set_static_text(label, “Text”)。在这种情况下，文本不会存储在动态内存中，而是直接使用给定的缓冲区。这意味着数组不能是在函数退出时超出范围的局部变量。常量字符串可以安全地使用（但不能与LV_LABEL_LONG_DOT一起使用，否则它会就地修改缓冲区），因为它们存储在 ROM 存储器中，该存储器始终可以访问。

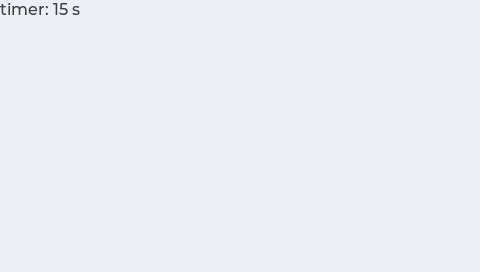

下面是一个标签格式化显示变量的小例子：

void lv_gui_run(void)
{
	int t=0;                                                  /*定义变量t*/
	lvgl2rtt_init("lcd");                                     /*初始化lvgl2rtt*/
	lv_obj_t * label1 = lv_label_create(lv_scr_act(), NULL);  /*创建一个标签在屏幕中*/
	while(true){
		lv_label_set_text_fmt(label1, "timer: %d s",t++); /*格式化显示*/
		rt_thread_mdelay(1000);                           /*延时1ms*/
	}
}

二、换行

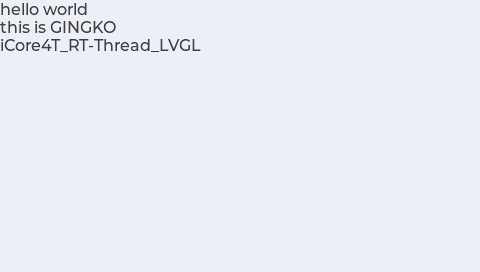

在程序换行符由标签对象自动处理。您可以用来 \n 换行。例如： “line1\nline2\n\nline4”

lvgl2rtt_init("lcd");
lv_obj_t * label1 = lv_label_create(lv_scr_act(), NULL); /*创建一个标签在屏幕中*/

lv_label_set_text(label1, "hello world\nthis is GINGKO\niCore4T_RT-Thread_LVGL");

三、长文本模式

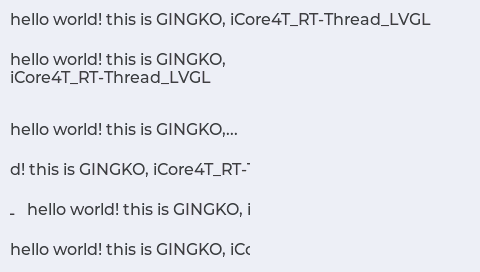

在默认情况下，标签对象的宽度会自动扩展为文本大小。此外，文本可以根据几种长文本模式策略来操作：

LV_LABEL_LONG_EXPAND 将对象大小扩展为文本大小（默认）
LV_LABEL_LONG_BREAK 保持标签宽度，将太长的文本自动换行并扩大标签高度
LV_LABEL_LONG_DOT 保持对象大小，超出的文本用“…”代替，注意：在使用lv_label_set_static_text时不支持此功能。
LV_LABEL_LONG_SROLL 保持标签大小并来回滚动标签
LV_LABEL_LONG_SROLL_CIRC 保持大小并循环滚动标签
LV_LABEL_LONG_CROP 保持大小并裁剪超出的文本

用户可以使用lv_label_set_long_mode(label, LV_LABEL_LONG_…)来指定长文本模式，不过要注意的是，当创建标签并设置其文本时，标签的大小已扩展为文本大小，因为默认模式为 LV_LABEL_LONG_EXPAND ，所以，在更改为长文本模式之后，一定要设置标签新的尺寸lv_obj_set_width/height/size()，否则没有效果。另一个重要的注意事项是在LV_LABEL_LONG_DOT 模式下使用lv_label_set_text 或时 lv_label_set_array_text时，将分配一个单独的缓冲区，复制文本缓冲区内容，以便添加/删除“…”，不过该过程用户察觉不到。但是lv_label_set_static_text 比较特殊，传递给它的缓冲区必须是可写的，这样才能够使用LV_LABEL_LONG_DOT。

lvgl2rtt_init("lcd");
lv_obj_t * label1 = lv_label_create(lv_scr_act(), NULL);     /*创建一个标签在屏幕中*/
lv_obj_set_pos(label1, 10, 10);                              /*设置标签坐标*/
lv_label_set_long_mode(label1, LV_LABEL_LONG_EXPAND);        /*设置标签长模式*/
lv_obj_set_width(label1,240);                                /*设置标签宽度*/
lv_label_set_text(label1, "hello world! this is GINGKO, iCore4T_RT-Thread_LVGL");

lv_obj_t * label2 = lv_label_create(lv_scr_act(), NULL);     /*创建一个标签在屏幕中*/
lv_obj_set_pos(label2, 10, 50);                              /*设置标签坐标*/
lv_label_set_long_mode(label2, LV_LABEL_LONG_BREAK);         /*设置标签长模式*/
lv_obj_set_width(label2, 240);                               /*设置标签宽度*/
lv_label_set_text(label2, "hello world! this is GINGKO, iCore4T_RT-Thread_LVGL");

lv_obj_t * label3 = lv_label_create(lv_scr_act(), NULL);     /*创建一个标签在屏幕中*/
lv_obj_set_pos(label3, 10, 120);                             /*设置标签坐标*/
lv_label_set_long_mode(label3, LV_LABEL_LONG_DOT);           /*设置标签长模式*/
lv_obj_set_width(label3,240);                                /*设置标签宽度*/
lv_label_set_text(label3, "hello world! this is GINGKO, iCore4T_RT-Thread_LVGL");

lv_obj_t * label4 = lv_label_create(lv_scr_act(), NULL);     /*创建一个标签在屏幕中*/
lv_obj_set_pos(label4, 10, 160);                             /*设置标签坐标*/
lv_label_set_long_mode(label4, LV_LABEL_LONG_SROLL);         /*设置标签长模式*/
lv_obj_set_width(label4,240);                                /*设置标签宽度*/
lv_label_set_text(label4, "hello world! this is GINGKO, iCore4T_RT-Thread_LVGL");

lv_obj_t * label5 = lv_label_create(lv_scr_act(), NULL);     /*创建一个标签在屏幕中*/
lv_obj_set_pos(label5, 10, 200);                             /*设置标签坐标*/
lv_label_set_long_mode(label5, LV_LABEL_LONG_SROLL_CIRC);    /*设置标签长模式*/
lv_obj_set_width(label5,240);                                /*设置标签宽度*/
lv_label_set_text(label5, "hello world! this is GINGKO, iCore4T_RT-Thread_LVGL");

lv_obj_t * label6 = lv_label_create(lv_scr_act(), NULL);     /*创建一个标签在屏幕中*/
lv_obj_set_pos(label6, 10, 240);                             /*设置标签坐标*/
lv_label_set_long_mode(label6, LV_LABEL_LONG_CROP);          /*设置标签长模式*/
lv_obj_set_width(label6,240);                                /*设置标签宽度*/
lv_label_set_text(label6, "hello world! this is GINGKO, iCore4T_RT-Thread_LVGL");

四、文字对齐

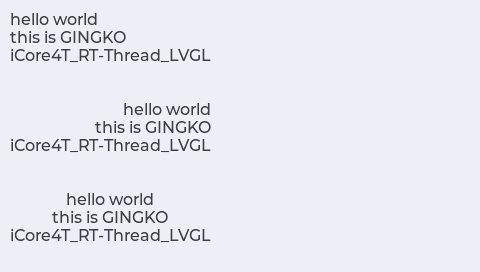

文本的行可以通过lv_label_set_align(label, LV_LABEL_ALIGN_LEFT/RIGHT/CENTER)左右对齐，标签默认左对齐。请注意，它将仅对齐标签内的多行，而不对齐标签对象本身。标签本身不支持垂直对齐；您应该将标签放在更大的容器中，然后将整个标签对象对齐lv_obj_align(obj, obj_ref, LV_ALIGN_…, x_ofs,y_ofs)。

lvgl2rtt_init("lcd");
lv_obj_t * label1 = lv_label_create(lv_scr_act(), NULL);     /*创建一个标签在屏幕中*/
lv_obj_set_pos(label1, 10, 10);                              /*设置标签坐标*/
lv_label_set_align(label1, LV_LABEL_ALIGN_LEFT);             /*标签内容左对齐*/
lv_label_set_text(label1, "hello world\nthis is GINGKO\niCore4T_RT-Thread_LVGL");

lv_obj_t * label2 = lv_label_create(lv_scr_act(), NULL);     /*创建一个标签在屏幕中*/
lv_obj_set_pos(label2, 10, 100);                             /*设置标签坐标*/
lv_label_set_align(label2, LV_LABEL_ALIGN_RIGHT);            /*标签内容右对齐*/
lv_label_set_text(label2, "hello world\nthis is GINGKO\niCore4T_RT-Thread_LVGL");

lv_obj_t * label3 = lv_label_create(lv_scr_act(), NULL);    /*创建一个标签在屏幕中*/
lv_obj_set_pos(label3, 10, 190);                            /*设置标签坐标*/
lv_label_set_align(label3, LV_LABEL_ALIGN_CENTER);          /*标签内容中心对齐*/
lv_label_set_text(label3, "hello world\nthis is GINGKO\niCore4T_RT-Thread_LVGL");

五、文字重新着色

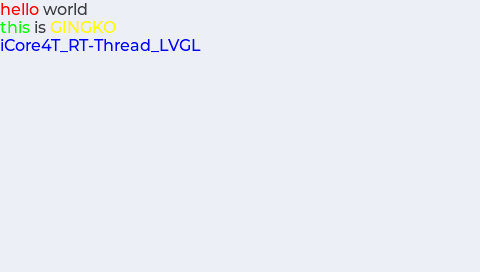

在文本中，您可以使用命令来重新着色整行或部分文本，默认为黑色字体。例如：“Write a #ff0000 red# word”将显示为“Write a red word”，#ff0000 为red、green、blue值。可以使用lv_label_set_recolor()为每个标签分别启用此功能。请注意，重新着色只能在一行中进行。因此，不应在重新着色的文本中使用 \n ，也不应将标签设置为LV_LABEL_LONG_BREAK 模式，否则新行中的文本将不会重新着色。

lvgl2rtt_init("lcd");
lv_obj_t * label1 = lv_label_create(lv_scr_act(), NULL);   /*创建一个标签在屏幕中*/
lv_label_set_recolor(label1, true);                        /*使能重新着色*/
lv_label_set_text(label1, "#ff0000 hello# world\n"         /*设置hello为红色*/
	                          "#00ff00 this# is #ffff00 GINGKO#\n"
	                          "#0000ff iCore4T_RT-Thread_LVGL#");

六、添加阴影

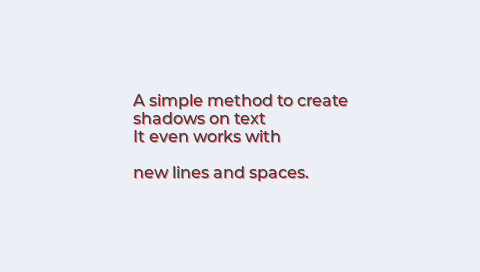

在LVGL中，创建文字阴影有个简单的方法，就是创建一个内容一样的阴影标签，与主标签对齐重合后往右下角偏移变作文字阴影。因为新创建的对象在旧对象之上，所以应该先创建阴影标签。

lvgl2rtt_init("lcd");
static lv_style_t label_shadow_style;  /* 创建一个阴影样式 */
lv_style_init(&label_shadow_style);
lv_style_set_text_opa(&label_shadow_style, LV_STATE_DEFAULT, LV_OPA_50);
lv_style_set_text_color(&label_shadow_style, LV_STATE_DEFAULT, LV_COLOR_RED);

/* 先创建一个阴影标签 */
lv_obj_t*shadow_label=lv_label_create(lv_scr_act(),NULL);
/* 将样式添加到阴影标签 */
lv_obj_add_style(shadow_label, LV_LABEL_PART_MAIN,&label_shadow_style);

/* 创建主标签，图层在阴影标签之上 */
lv_obj_t*main_label=lv_label_create(lv_scr_act(),NULL);
lv_label_set_text(main_label,"A simple method to create\n"
	                             "shadows on text\n"
	                             "It even works with\n\n"
	                             "new lines and spaces.");
/* 将主标签内容复制给阴影标签 */
lv_label_set_text(shadow_label, lv_label_get_text(main_label));
/*将主标签中心对齐*/
lv_obj_align(main_label,NULL, LV_ALIGN_CENTER,0,0);
/* 将阴影标签与主标签重合后，右移1像素，下移1像素 */
lv_obj_align(shadow_label, main_label, LV_ALIGN_IN_TOP_LEFT,1,1);

七、超长文本

LVGL通过保存一些额外的数据（〜12 个字节）以加快绘图速度，可以有效地处理很长的字符（> 40k 个字符）。用户要启用此功能，请在 lv_conf.h 中将LV_LABEL_LONG_TXT_HINT设置为1。
