iCore4T_RTT_11_添加LTDC驱动

1、首先按照银杏知识库iCore4T双核心板系列教程（STM32CubeMX教程六十——LCD实验驱动4.3寸液晶屏）来对项目Cube进行配置。需要配置时钟、FMC、LTDC、TIM12、GPIO。要与教程配置保持一致，配置完成后重新生成MDK工程。

2、复制刚刚生成的src文件夹main.c文件中的函数SystemClock_Config(void)到board.c。这里内核初始化时要调用该函数进行时钟配置。

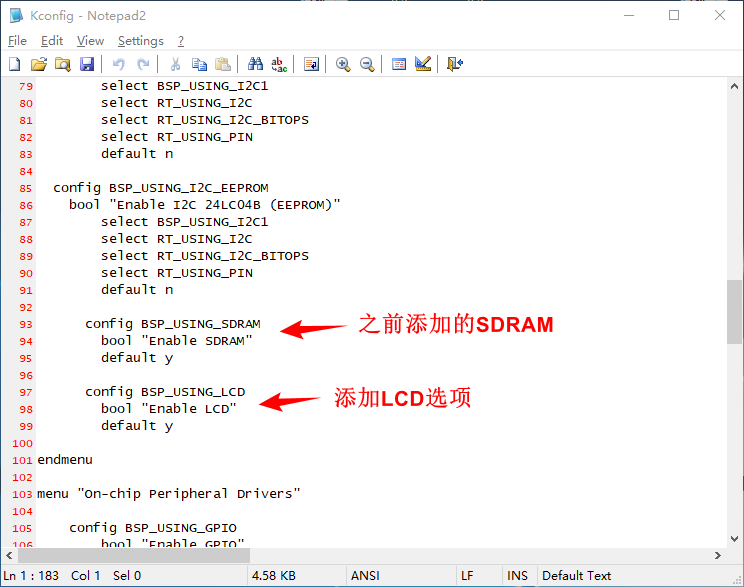

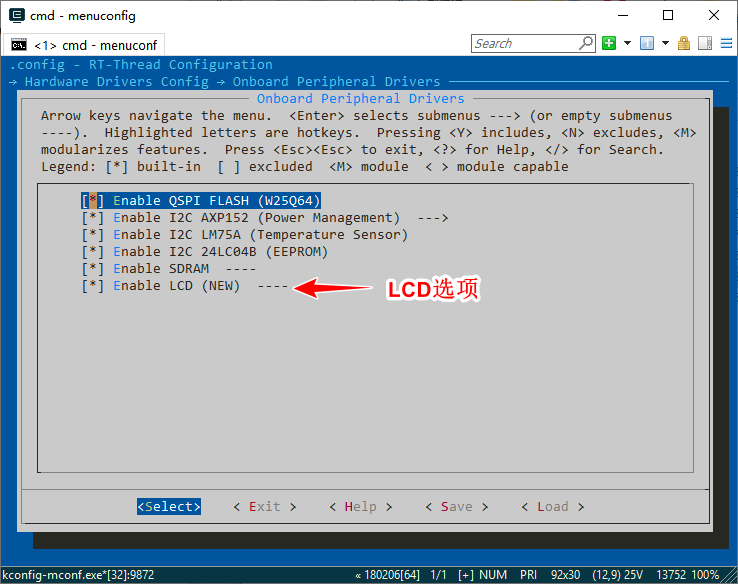

3、修改board文件夹下kconfig文件，在menu "Onboard Peripheral Drivers"中添加配置LCD的选项。

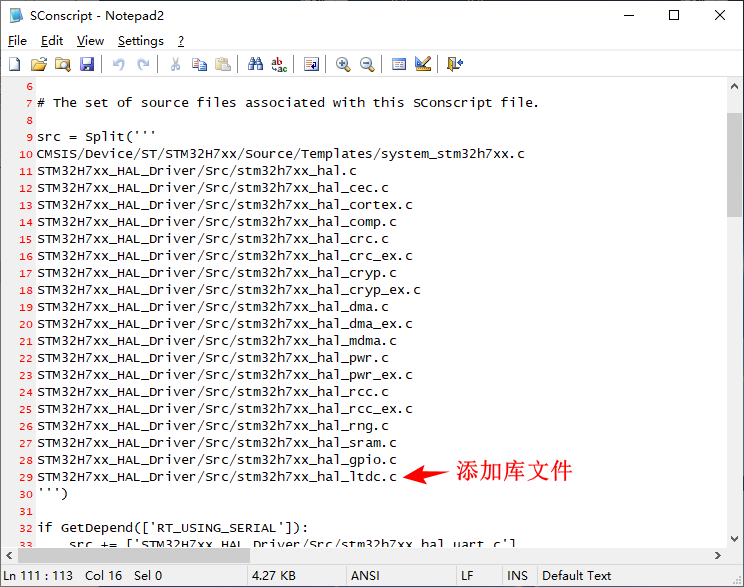

4、在bsp\stm32\libraries\STM32H7xx_HAL下文件SConscript中，添加“STM32H7xx_HAL_Driver/Src/stm32h7xx_hal_gpio.c”。

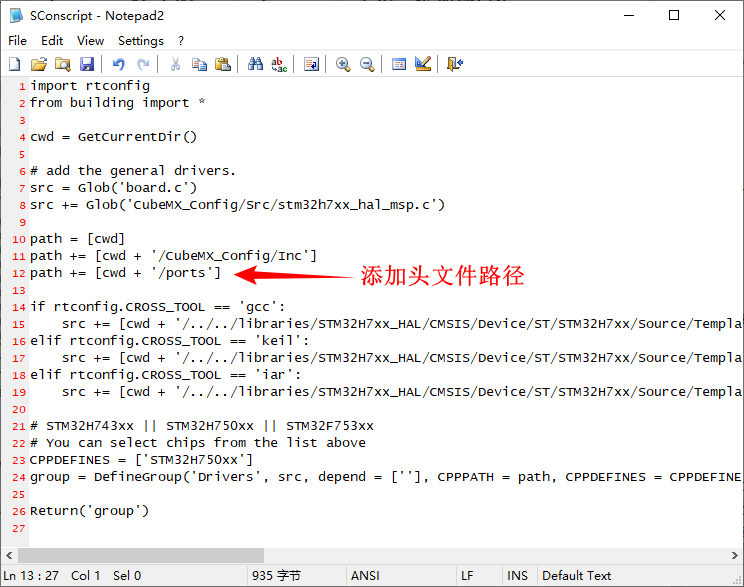

5、在board文件夹下新建ports文件夹，用来存放接口头文件。在ports下新建lcd_port.h文件，并添加接口头文件路径到board/SConscript中，内容如下：

#ifndef __LCD_PORT_H
#define __LCD_PORT_H
#ifdef __cplusplus
 extern "C" {
#endif

#define LCD_BACKLIGHT_USING_GPIO
#define LCD_BL_GPIO_NUM GET_PIN(B, 4)
#define LCD_DISP_GPIO_NUM GET_PIN(B, 14)

#define DRV_DEBUG
#define FINSH_USING_MSH

#define LCD_WIDTH	480
#define LCD_HSYNC 1
#define LCD_HBP 	20
#define LCD_HFP		24

#define LCD_HEIGHT 272
#define LCD_VSYNC 2
#define LCD_VBP 	8
#define LCD_VFP		6

#define LCD_BUF_SIZE 2*480*272
#define LCD_HSYNC_WIDTH  1
#define LCD_VSYNC_HEIGHT 2
#define LCD_BITS_PER_PIXEL 2
#define LCD_PIXEL_FORMAT RTGRAPHIC_PIXEL_FORMAT_RGB565

#define RED	  0xf800
#define GREEN	0x07e0
#define BLUE	0x001f

#ifdef __cplusplus
}
#endif
#endif /*__ LCD_PORT_H */

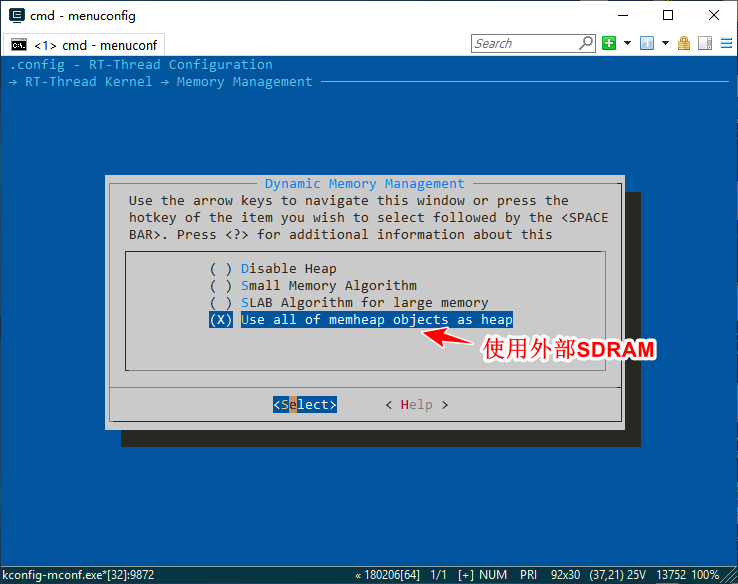

6、在menu "RT-Thread Kernel -> Memory Management"下勾选Using memory heap object选项，并在子选项中选择Use all of memheap objects as heap。

7、进入stm32h750-gingko-icore4t文件夹下，右击空白处，选择ConEmu Here，使用scons命令，键入scons --target=mdk5，生成MDK5工程。

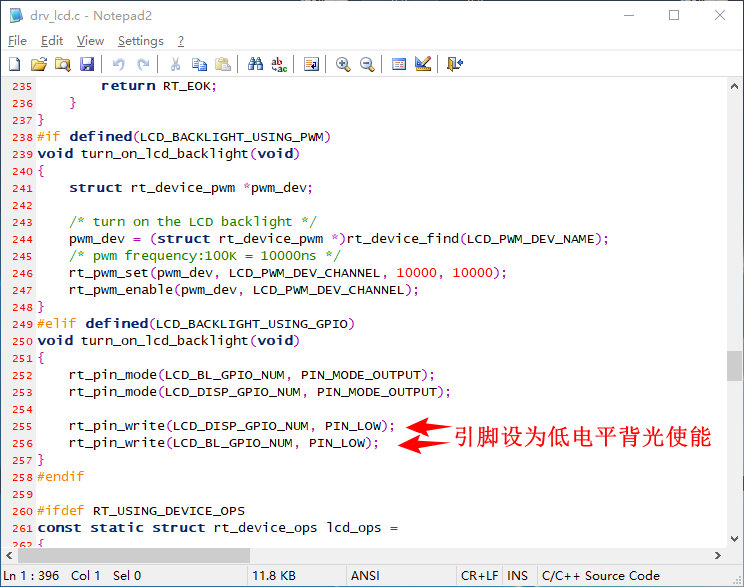

8、打开stm32h750-gingko-icore4t下的project.uvprojx工程，打开drv_lcd.c文件，将液晶屏背光开启函数中的引脚电平进行修改，iCore4T中PB4、PB14低电平，液晶屏使能供电。编译，烧录，就可以进行LCD测试了。

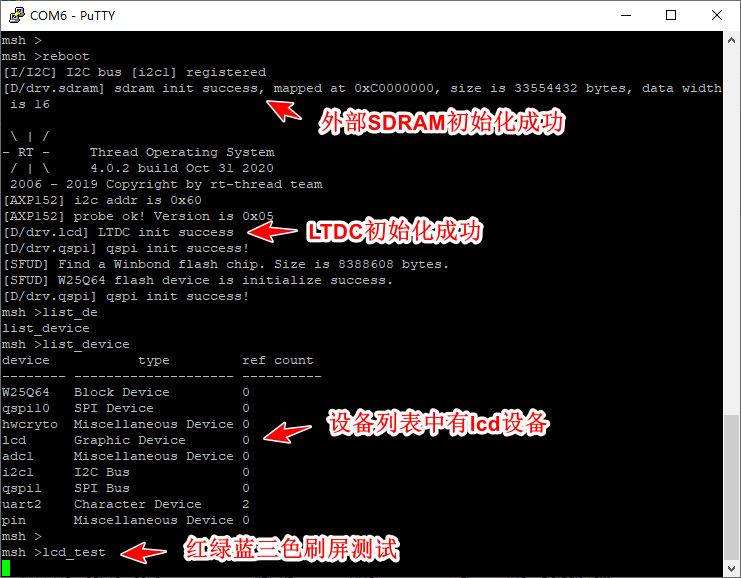

9、打开终端，选择对应COM口，比特率115200，可以看到系统启动信息，ltdc init success,LTDC初始化成功。运行lcd_test程序则液晶屏红绿蓝三色轮流刷屏。注意：drv_lcd.c中lcd_test函数中三色刷屏在while循环中，若要退出lcd_test函数，请自行修改。

10、源代码
