通过前几个例程的介绍我们制作出了最基础的BSP工程，那么我们想利用更多的外设资源，实现更丰富的功能怎么办呢？今天我给大家分享一下STM32H750 ADC设备驱动的添加方法及使用。

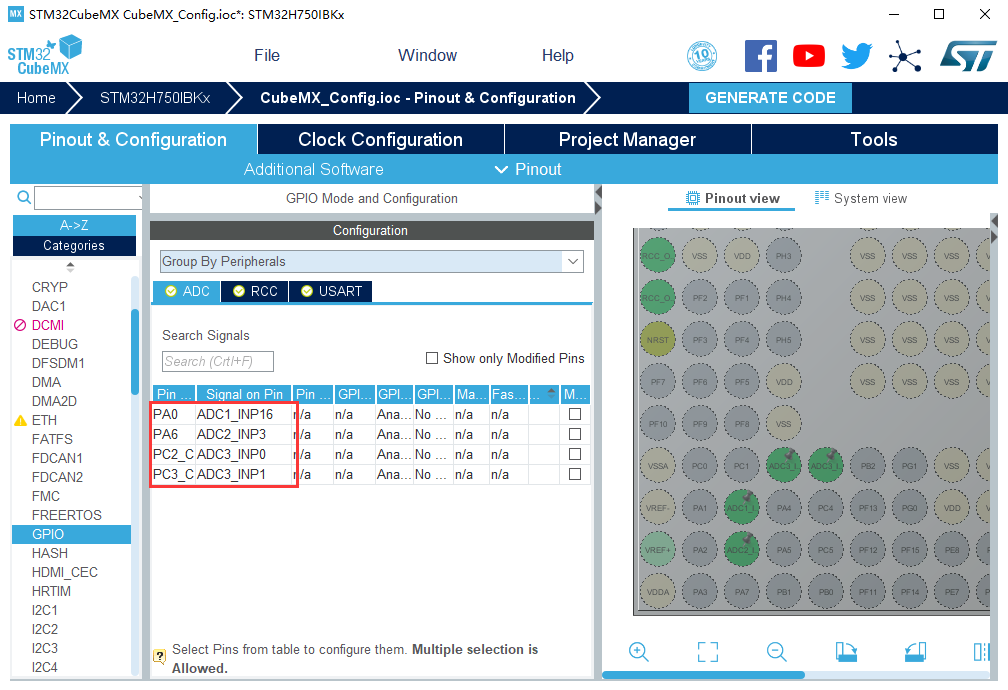

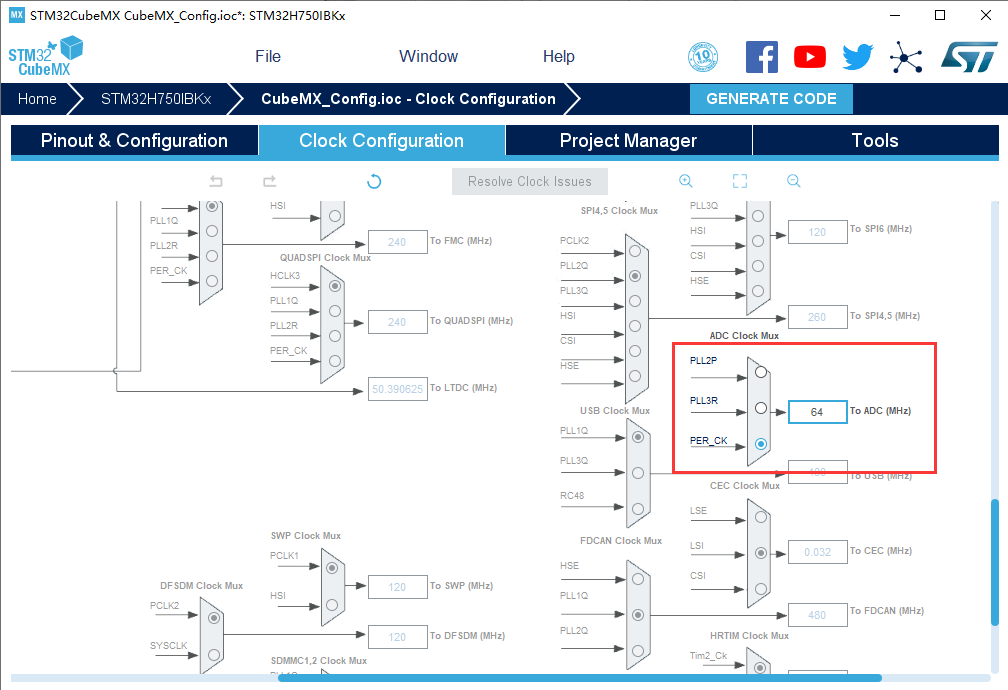

• 1.1 iCore4T ARM+FPGA双核心板共有4路16bit ADC，其中两路用于板载电源监控，两路可供用户使用。分别是为PA0(ADC1_INP6),PA6(ADC12_INP3),PC2(ADC3_INP0),PC3(ADC3_INP1)。然后我们打开../bsp/stm32/stm32h750-gingko-icore4t/board/CubeMX_Config来进行ADC IO配置，注意这里仍然是只配置IO，其他参数不用理会，然后选择ADC的时钟源。配置完成后点击CREATE CODE。

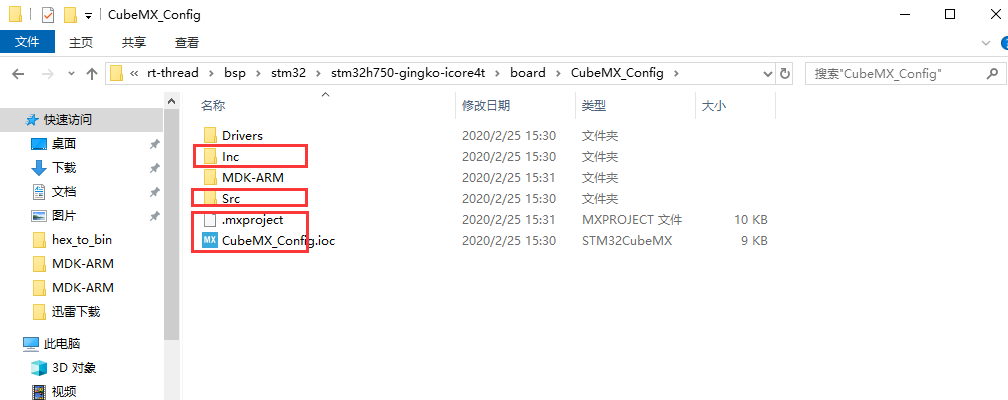

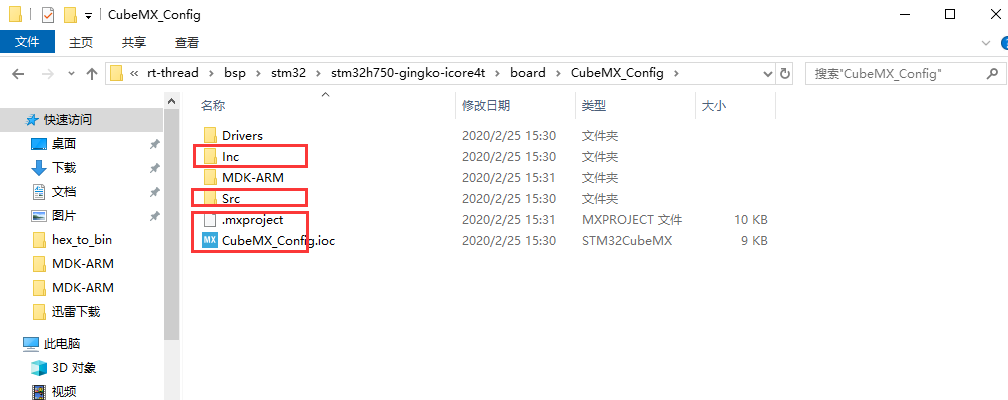

• 1.2 CubeMx生成工程后，我们只保留红色方框内的文件，其他的两个文件夹可以删除掉。

• 1.3 复制刚刚生成的src文件夹maic.c文件中的函数SystemClock_Config(void)到board.c。这里内核初始化时要调用该函数进行时钟配置。

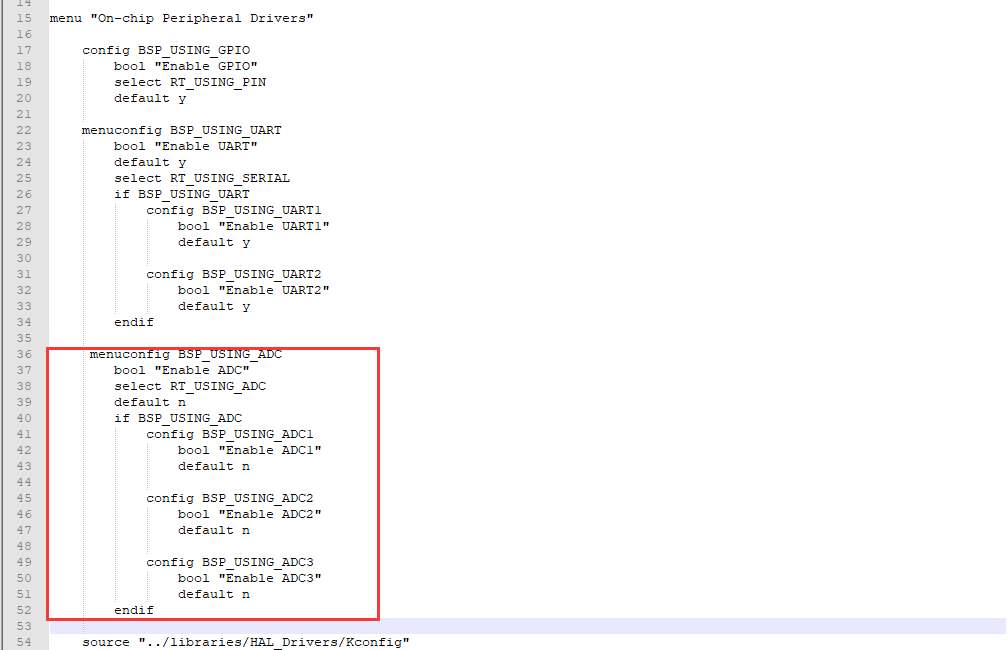

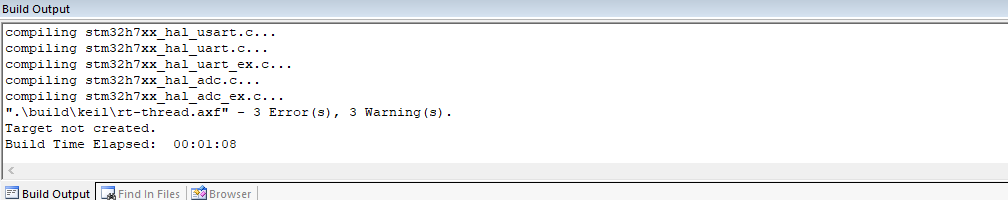

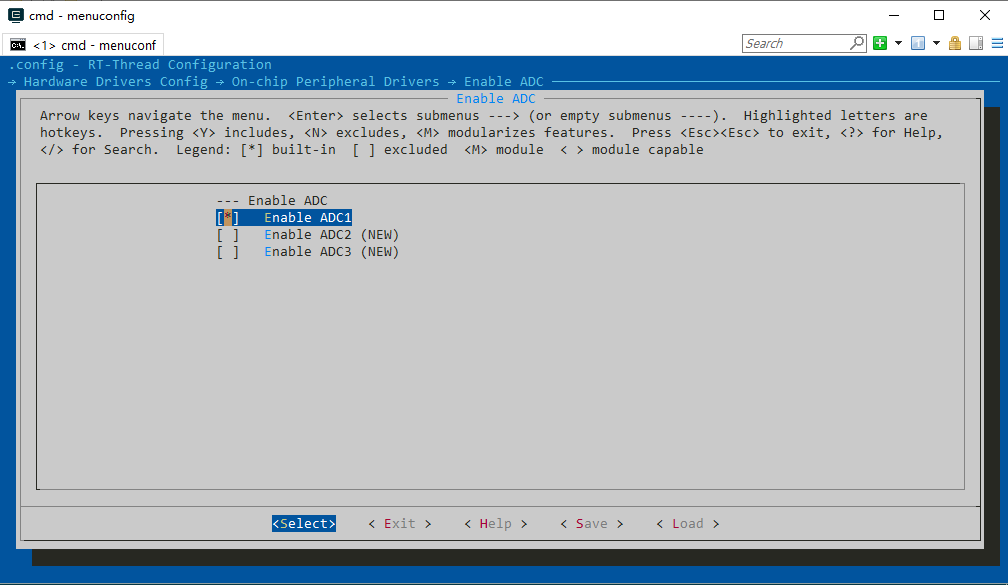

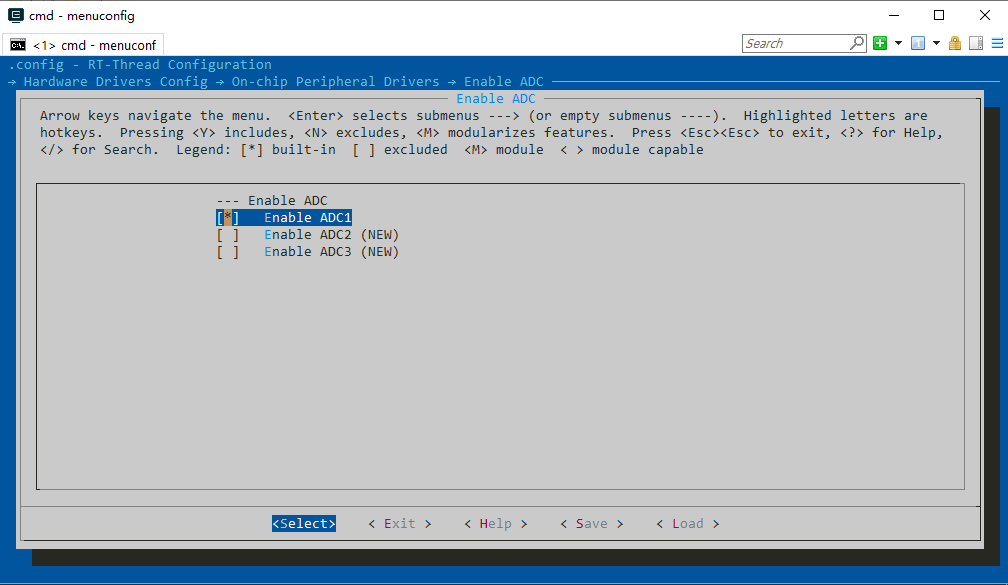

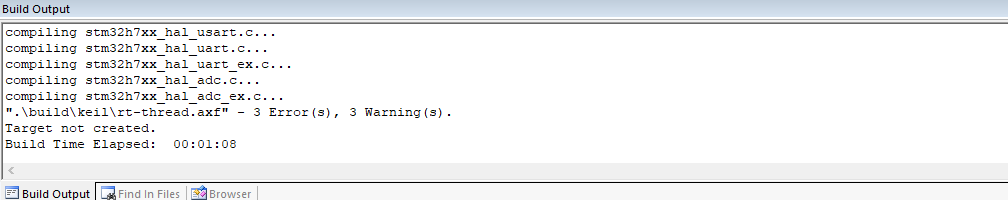

• 我们编译发现会有错误产生，原因为RTT当前版本的ADC驱动对H7系列还不算完善，所以这里我们进行稍稍的修改。

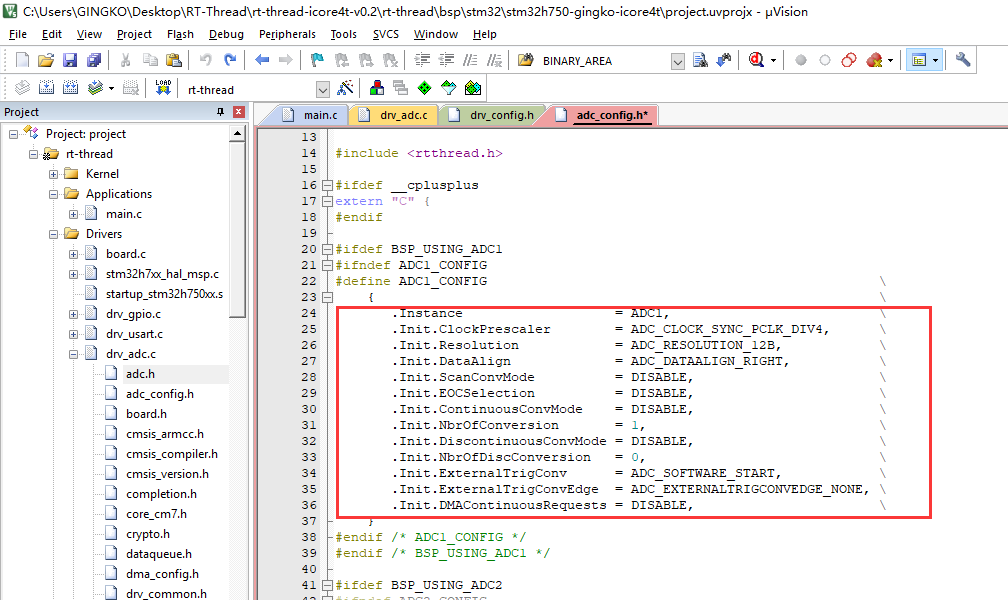

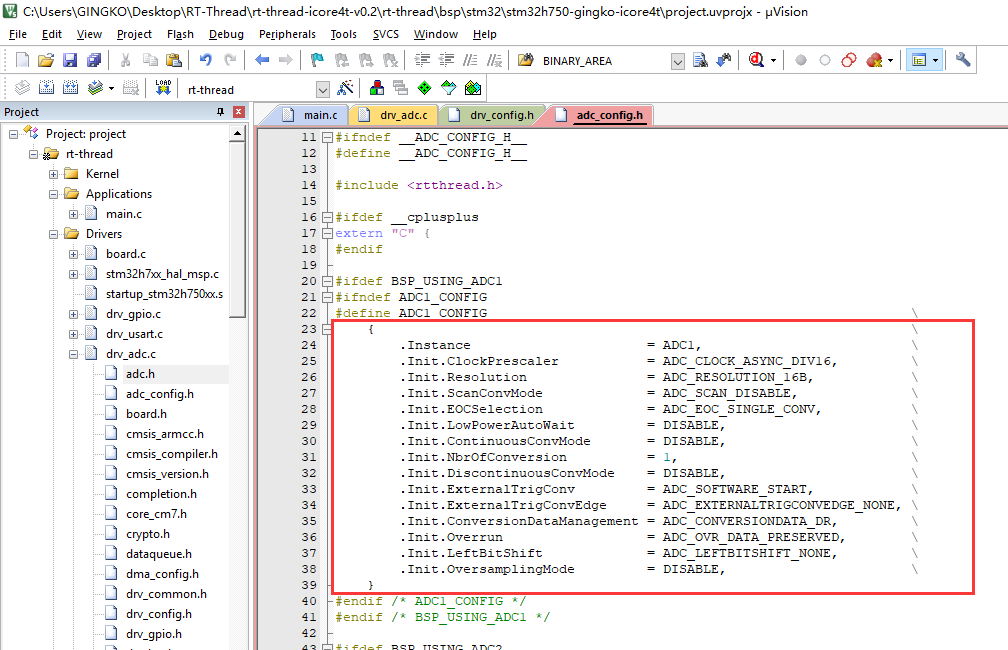

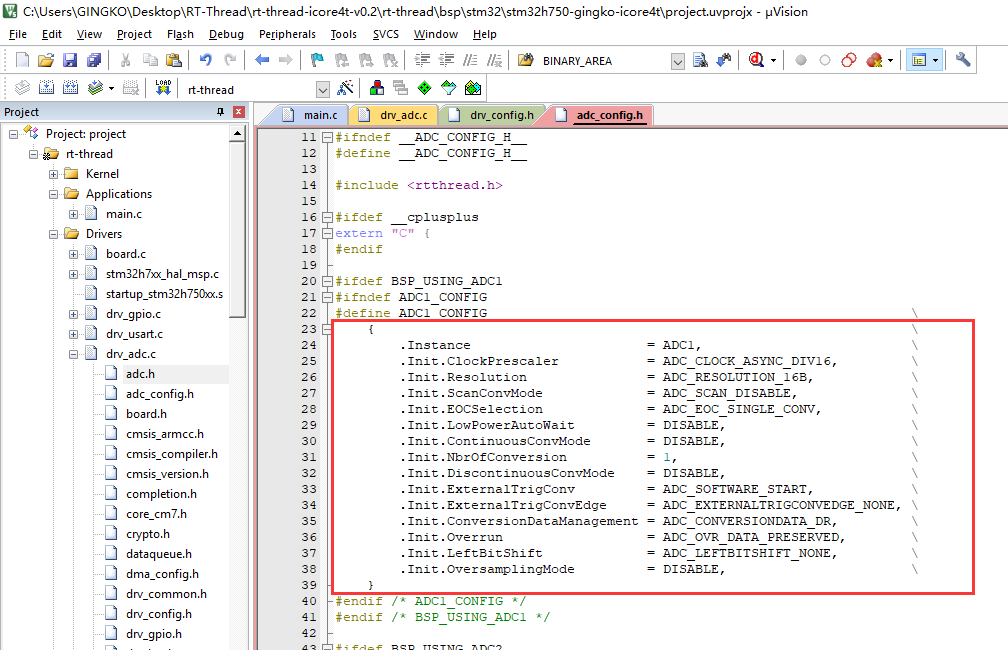

• 4.1 修改adc_config.h文件中的内容

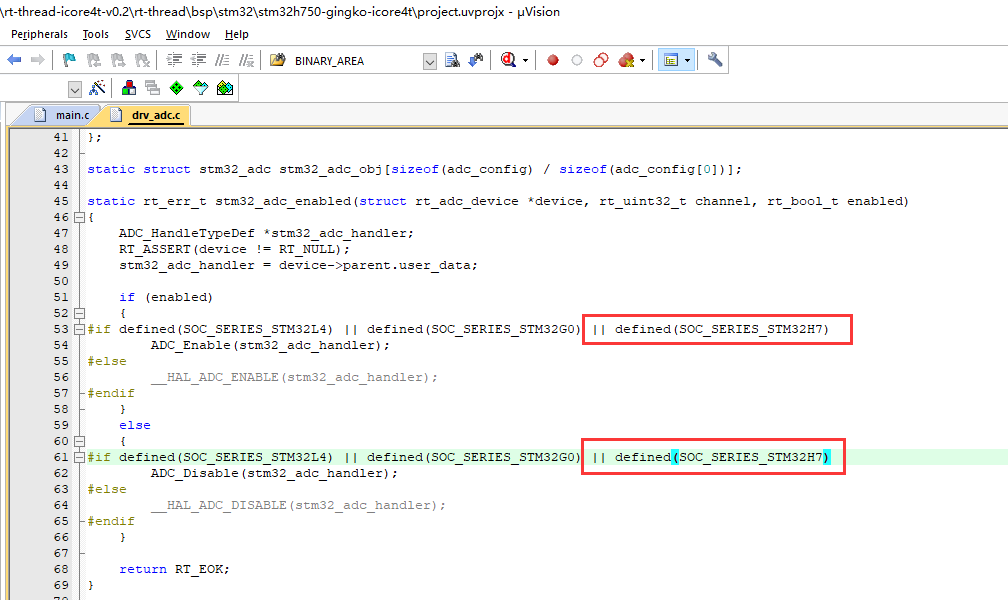

• 4.2 修改adc_config.c文件中 stm32_adc_enable()函数的内容，红色方框为增加的内容。

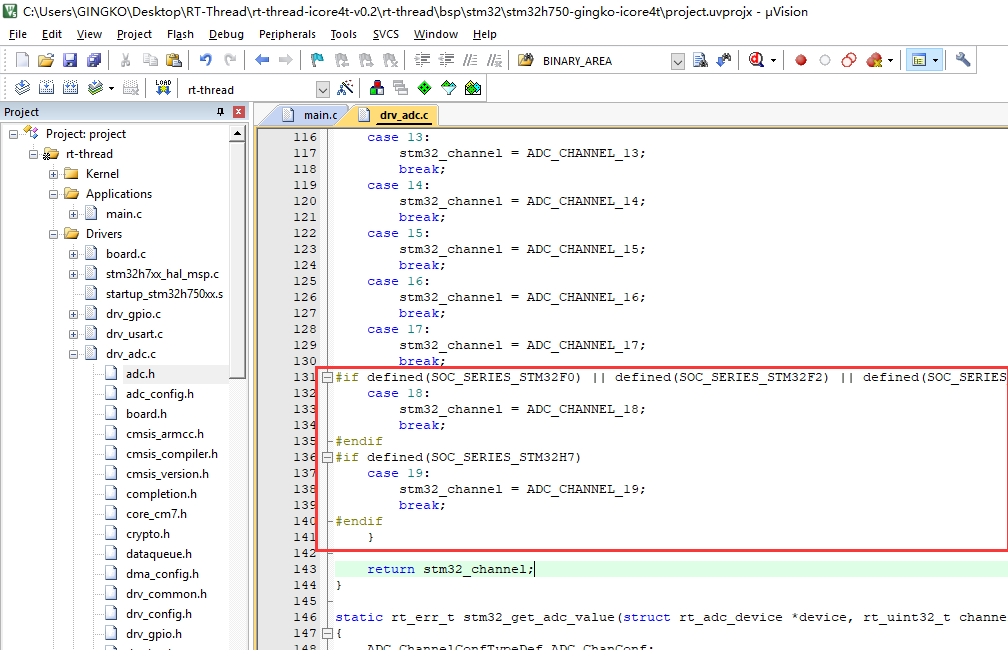

• 4.3 修改adc_config.c文件中 stm32_adc_get_channel函数的内容。

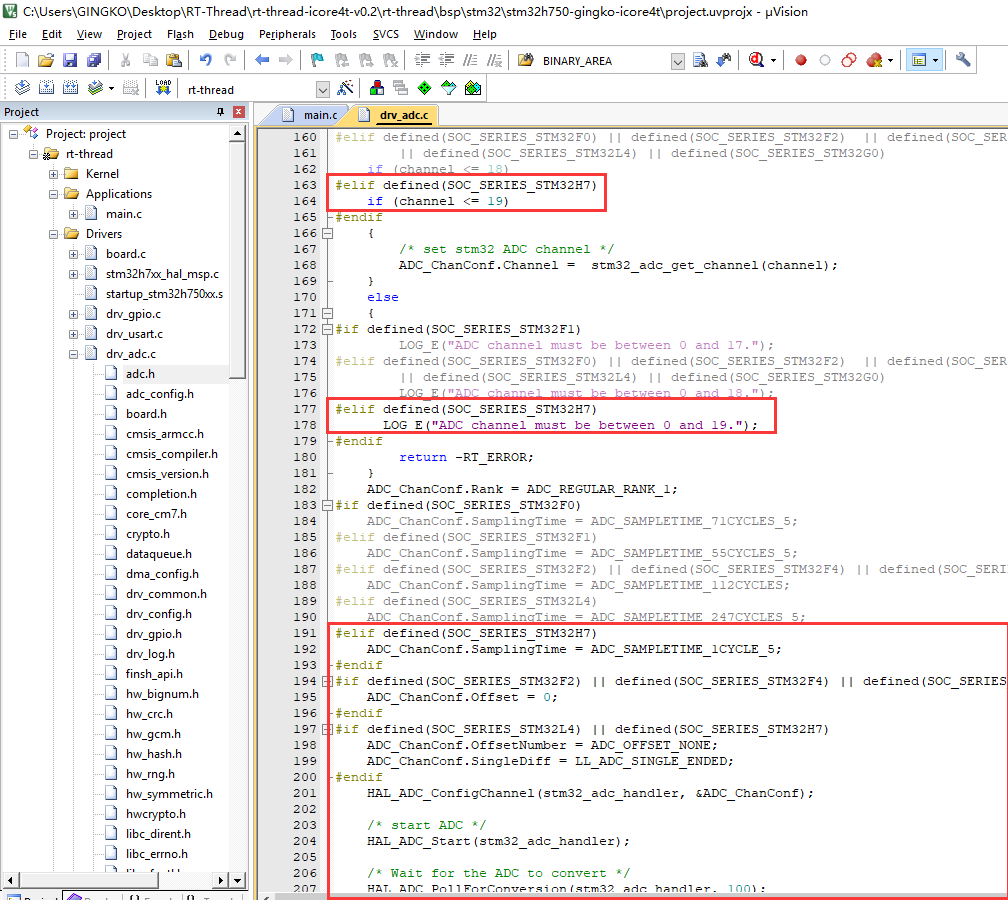

• 4.4 修改adc_config.c文件中 stm32_get_adc_value()函数的内容。

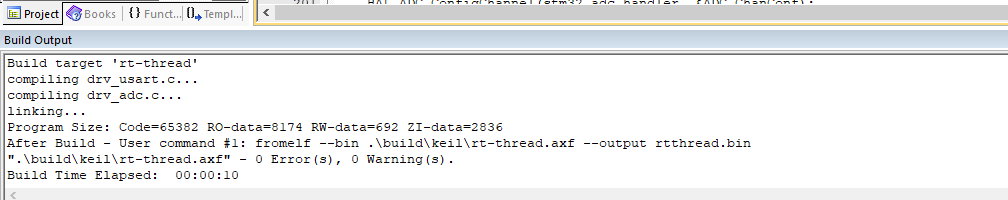

• 4.5 修改完以上内容，重新编译。

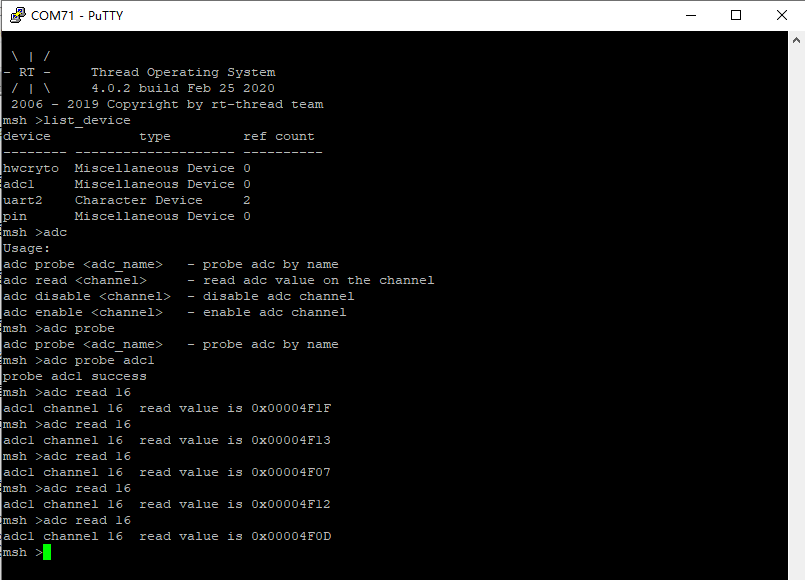

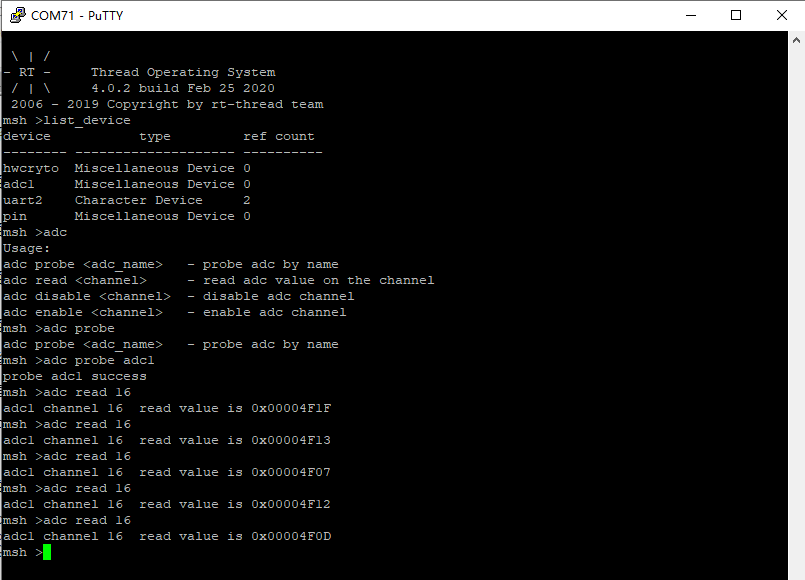

• 烧录进去后我们可以发现能够找到ADC1设备，并读出通道16的值为0x4F1F，我们将其转变成模拟量：(20255/65536)*2.5*6 = 4.63(V)

源代码可以移步这里下载：

链接：https://pan.baidu.com/s/1fcLU4WaRDlgr0mNYwZj1Yg  提取码：zstq
