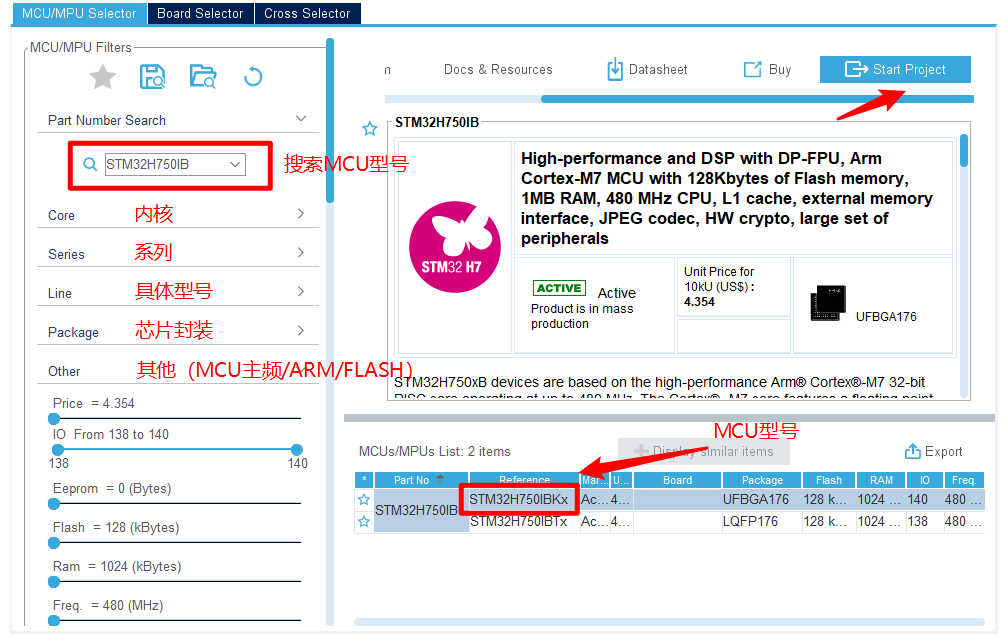

1.在主界面选择File–>New Project 或者直接点击ACCEE TO MCU SELECTOR 2.出现芯片型号选择，搜索自己芯片的型号，双击型号，或者点击Start Project进入配置 在搜索栏的下面，提供的各 种查找方式，可以选择芯片内核，型号，等等，可以帮助你查找芯片。本实验选取的芯片型号为：STM32H750IBKx。 3.配置RCC，使用外部时钟源 4.时基源选择SysTick 5.将PA10,PB7,PB8设置为GPIO_Output 6.引脚模式配置 7.配置DAC1 8.时钟源设置，选择外部高速时钟源，配置为最大主频 9.工程文件的设置, 这里就是工程的各种配置 我们只用到有限几个，其他的默认即可 IDE我们使用的是 MDK V5.27 10.点击Code Generator，进行进一步配置

• Copy all used libraries into the project folder
• 将HAL库的所有.C和.H都复制到所建工程中
  • 优点：这样如果后续需要新增其他外设又可能不再用STM32CubeMX的时候便会很方便
  • 缺点：体积大，编译时间很长
• Copy only the necessary library files
• 只复制所需要的.C和.H（推荐）
  • 优点：体积相对小，编译时间短，并且工程可复制拷贝
  • 缺点：新增外设时需要重新用STM32CubeMX导入
• Add necessary library files as reference in the toolchain project configuration file
• 不复制文件，直接从软件包存放位置导入.C和.H
  • 优点：体积小，比较节约硬盘空间
  • 缺点：复制到其他电脑上或者软件包位置改变，就需要修改相对应的路径
• 自行选择方式即可

11.然后点击GENERATE CODE 创建工程 创建成功，打开工程。

1. 了解STM32 DAC结构。
2. 了解STM32 DAC特征。
3. 掌握DAC的使用方法。
4. 掌握STM32 HAL库中DAC属性的配置方法。
5. 掌握KEIL MDK 集成开发环境使用方法。

1. iCore4TX 双核心板点击购买。
2. iCore4T 扩展底板。
3. JLINK（或相同功能）仿真器。点击购买
4. Micro USB线缆。
5. Keil MDK 开发平台。
6. STM32CubeMX开发平台。
7. 装有WIN XP（及更高版本）系统的计算机。

1、DAC简介

• STM32H750的DAC模块(数字/模拟转换模块)是12位数字输入，电压输出型的DAC。DAC可以配置为8位或12位模式，也可以与DMA控制器配合使用。DAC工作在12位模式时，数据可以设置成左对齐或右对齐。DAC模块有2个输出通道，每个通道都有单独的转换器。在双DAC模式下，2个通道可以独立地进行转换，也可以同时进行转换并同步地更新2个通道的输出。DAC可以通过引脚输入参考电压Vref+（通ADC共用）以获得更精确的转换结果。
• STM32H750的DAC模块主要特性：
  • 两个 DAC 接口，各自最多对应两个输出通道
  • 12 位模式下数据采用左对齐或右对齐
  • 同步更新功能
  • 噪声波和三角波生成
  • DAC 双通道单独或同时转换
  • 每条通道的 DMA 功能，包括 DMA 下溢错误检测
  • 通过外部触发信号进行转换
  • DAC 输出通道缓冲/非缓冲模式
  • 缓冲器偏移校准
  • 每路 DAC 输出均可与 DAC_OUTx 输出引脚断开连接
  • DAC 输出可与片上外设连接
  • 可在停止模式下通过采样和保持模式实现低功耗运行
  • 来自 VREF+ 引脚的输入参考电压或内部 VREFBUF 参考电压

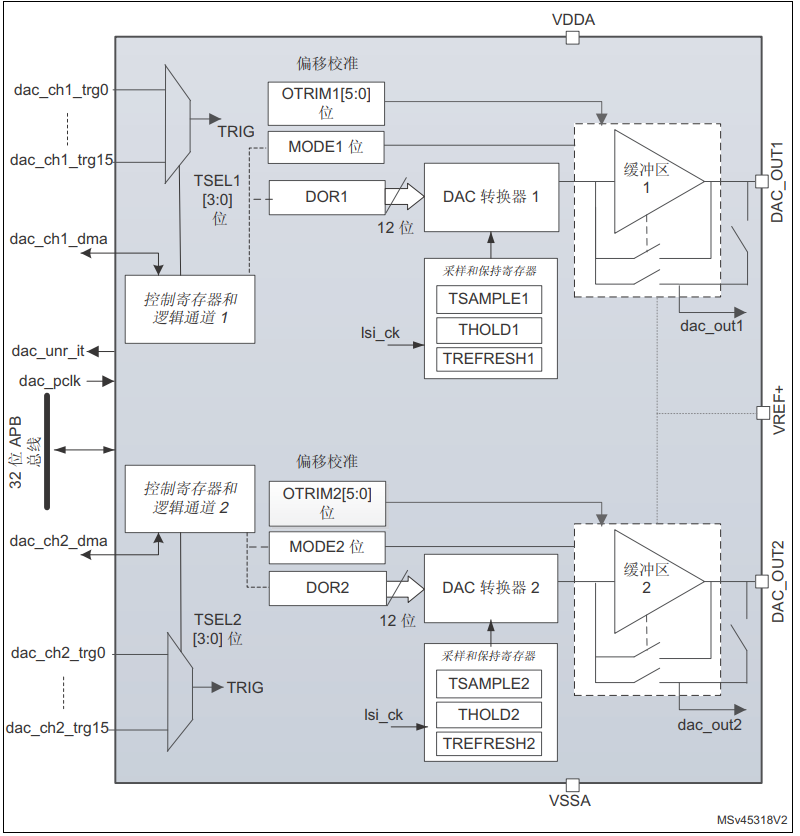

• DAC框图：

• DAC 包含：
  • 多达两条输出通道
  • DAC_OUTx 可与输出引脚断开连接并用作普通 GPIO
  • dac_outx 可使用与片上外设（如比较器和 OPAMP）的内部引脚连接。
  • DAC 输出通道（缓冲/非缓冲）
  • 使用 LSI 时钟源在停止模式下运行以实现静态转换的采样和保持模块及其寄存器

• DAC 包含多达两条独立的输出通道。每条输出通道均可连接到片上外设，如 COMP、 OPAMP和 ADC。在这种情况下， DAC 输出通道可与 DAC_OUTx 输出引脚断开连接，相应的 GPIO可用于其他用途。
• DAC 输出可缓冲、也可以不缓冲。采样和保持模块及其关联寄存器可在停止模式下使用 LSI时钟源运行。

• 图中VDDA和VSSA为DAC模块模拟部分的供电，而VREF+则是DAC模块的参考电压。DAC_OUT1/2就是DAC的两个输出通道了（对应PA4或者PA5引脚）。
• 从图中可以看出，DAC输出是受DORx（x=1/2，下同）寄存器直接控制的，但是我们不能直接往DORx寄存器写入数据，而是通过DHRx间接的传给DORx寄存器，实现对DAC输出的控制。前面我们提到，STM32H750的DAC支持8/12位模式，8位模式的时候是固定的右对齐的，而12位模式又可以设置左对齐/右对齐。单DAC通道x，总共有3种情况：
  • ①8位数据右对齐：用户将数据写入DAC_DHR8Rx[7:0]位（实际存入DHRx[11:4]位）。
  • ②12位数据左对齐：用户将数据写入DAC_DHR12Lx[15:4]位（实际存入DHRx[11:0]位）。
  • ③12位数据右对齐：用户将数据写入DAC_DHR12Rx[11:0]位（实际存入DHRx[11:0]位）。
• 如果没有选中硬件触发(寄存器DAC_CR1的TENx位置‘0’)，存入寄存器DAC_DHRx的数据会在1个APB1时钟周期后自动传至寄存器DAC_DORx。如果选中硬件触发(寄存器DAC_CR1的TENx位置’1’)，数据传输在触发发生以后3个APB1时钟周期后完成。一旦数据从DAC_DHRx寄存器装入DAC_DORx寄存器，在经过时间tSETTLING之后，输出即有效，这段时间的长短依电源电压和模拟输出负载的不同会有所变化。

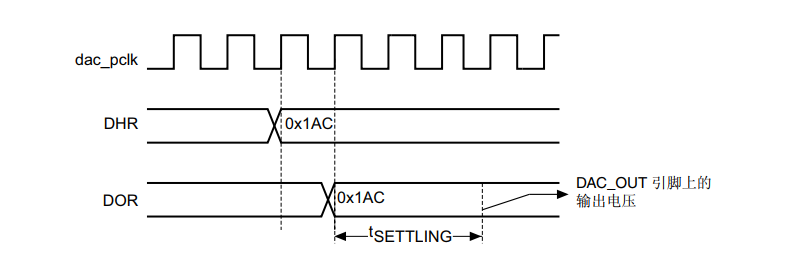

• 关闭触发 (TEN = 0) 时的转换时序图:

• DAC输入/输出引脚：

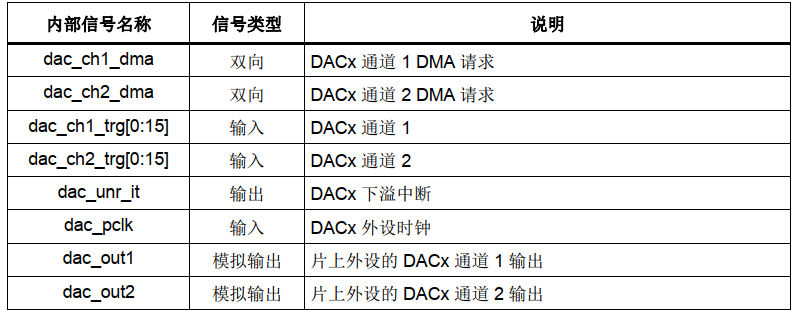

• DAC内部输入/输出信号：

• 经过线性转换后，数字输入会转换为 0 到 VREF+ 之间的输出电压。
• 各 DAC 通道引脚的模拟输出电压通过以下公式确定：

''DAC_output= V_REF × DOR/4096

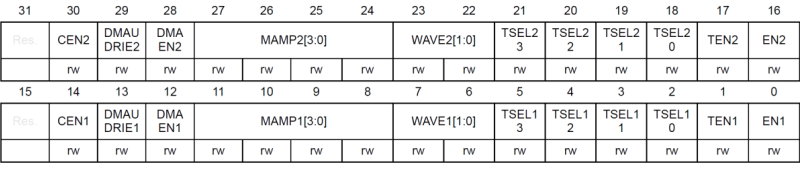

• 我们介绍一下要实现 DAC 的通道 1 输出，需要用到的一些寄存器。首先是 DAC控制寄存器 DAC_CR，该寄存器的各位描述如图所示：

• DAC_CR 的低 16 位用于控制通道 1，而高 16 位用于控制通道 2，我们这里仅列出比较本章需要设置的一些位：
  • EN1 位：用于 DAC 通道 1 的使能，我们需要用到 DAC 通道 1 的输出，该位必须设置为 1。
  • TEN1 位：用于 DAC 通道 1 的触发使能，我们设置该位为 0，不使用硬件触发。 写入 DHR1的值会在 1 个 APB1 周期后传送到OR1，然后输出到 PA4 口上。
  • TSEL[3:0]位，用于选择 DAC 通道 1 的触发方式，本章设置为 0，使用软件触发。
  • WAVE[1:0]位，用于控制 DAC 通道 1 的噪声/波形输出功能，默认设置为 0，不使能噪声/波形输出。
  • DMAEN1 位，用于控制 DAC 通道 1 的 DMA 使能，本章不使能，设置该位为 0 即可。CEN1 位，用于控制 DAC 通道 1 的输出缓冲校准使能，本章不使用校准功能（默认有一个出场校准值，我们使用默认的校准值即可），设置该位为 0 即可。

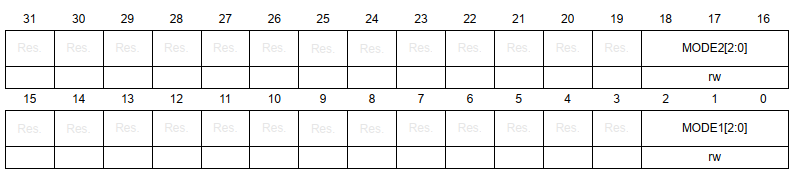

• 然后，我们介绍 DAC 模式控制寄存器（ DAC1_MCR），该寄存器各位描述如图所示：

• 位 2:0 MODE1[2:0]： DAC 通道 1 模式 (DAC Channel 1 mode)
• 仅当 DAC 已禁止且不处于校准模式时（ DACx_CR 寄存器中的位 EN1 = 0 且位 CEN1 = 0），才可写入这些位。如果 EN1=1 或 CEN1 =1，则会忽略写操作。这些位可由软件置 1 和清零，用于选择 DAC 通道 1 模式。
• – DAC 通道 1 处于正常模式
• 000： DAC 通道 1 连接到外部引脚且使能了缓冲器
• 001： DAC 通道 1 连接到外部引脚以及片上外设且使能了缓冲器
• 010： DAC 通道 1 连接到外部引脚且禁止了缓冲器
• 011： DAC 通道 1 连接到片上外设且禁止了缓冲器
• – DAC 通道 1 处于采样和保持模式
• 100： DAC 通道 1 连接到外部引脚且使能了缓冲器
• 101： DAC 通道 1 连接到外部引脚以及片上外设且使能了缓冲器
• 110： DAC 通道 1 连接到外部引脚以及片上外设且禁止了缓冲器
• 111： DAC 通道 1 连接到片上外设且禁止了缓冲器
• 注： 仅可在 EN1 = 0 时修改该寄存器。

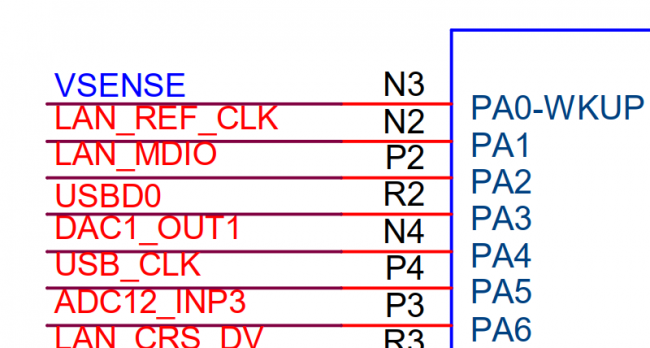

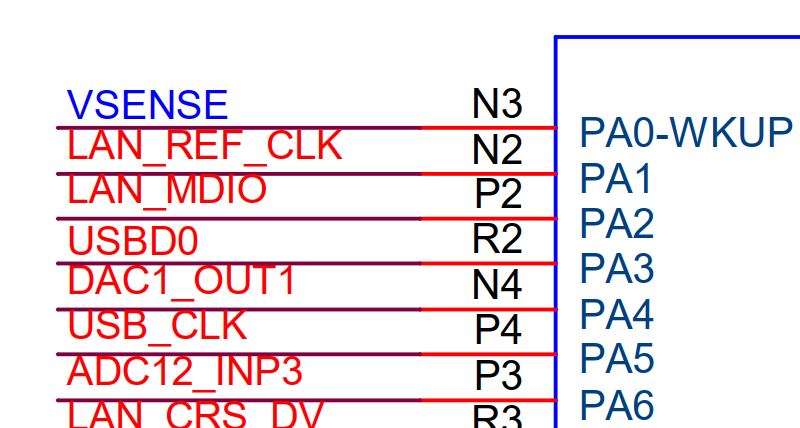

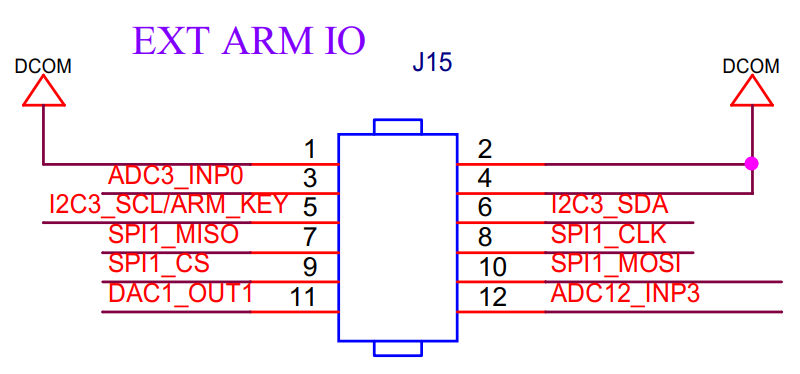

本实验中iCore4T的参考电压为2.5V，我们使用DAC1通道一输出1.2V的电压。原理图如下：

int main(void)
{
  HAL_Init();
  SystemClock_Config();

    i2c.initialize();
    axp152.initialize();
    axp152.set_dcdc1(3500);//[ARM & FPGA]
    axp152.set_dcdc2(1200);//[FPGA INT]
    axp152.set_dcdc3(3300);//[DCOUT3]
    axp152.set_dcdc4(3300);//[DCOUT4]

    axp152.set_aldo1(3300);//[BK3]
    axp152.set_aldo2(3300);//[ALDOOUT2]
    axp152.set_dldo1(3300);//[BK0]
    axp152.set_dldo2(3300);//[BK1]
    HAL_Delay(200);

  MX_GPIO_Init();
  MX_DAC1_Init();
    LED_ON;
    dac1.set_voltage(1.2);//输出1.2V电压
  while (1)
  {
  }
}

• 通过求出对应的DAC值，写入DOR寄存器使DAC1通道一输出要求的电压值。

void set_voltage(double voltage)
{
    unsigned short int temp;
    temp = voltage * 4095 / 2.5; //求出所设电压对应DOR寄存器的值
    HAL_DAC_SetValue(&hdac1, DAC_CHANNEL_1, DAC_ALIGN_12B_R, temp);//12 位右对齐数据格式设置 DAC 值
    HAL_DAC_Start(&hdac1, DAC_CHANNEL_1); //输出要求电压
}

HAL_DAC_SetValue(DAC_HandleTypeDef *hdac, uint32_t Channel, uint32_t Alignment, uint32_t Data)

//hdac:指向DAC_HandleTypeDef结构的指针
//Channel:选定DAC通道
//Alignment:数据对方方式
//Data:放入寄存器中的值

void MX_DAC1_Init(void)
{
  DAC_ChannelConfTypeDef sConfig = {0};
  hdac1.Instance = DAC1;
  if (HAL_DAC_Init(&hdac1) != HAL_OK)
  {
    Error_Handler();
  }
  sConfig.DAC_SampleAndHold = DAC_SAMPLEANDHOLD_DISABLE;//关闭
  sConfig.DAC_Trigger = DAC_TRIGGER_NONE;//关闭DAC触发
  sConfig.DAC_OutputBuffer = DAC_OUTPUTBUFFER_ENABLE;//使用输出缓存，提高驱动力
  sConfig.DAC_ConnectOnChipPeripheral = DAC_CHIPCONNECT_DISABLE;//关闭DAC芯片连接
  sConfig.DAC_UserTrimming = DAC_TRIMMING_FACTORY;//缓冲器偏移校准采用出厂修整
  if (HAL_DAC_ConfigChannel(&hdac1, &sConfig, DAC_CHANNEL_1) != HAL_OK)
  {
    Error_Handler();
  }
}

1. 把仿真器与iCore4TX的SWD调试口相连（直接相连或者通过转接器相连）；
2. 把iCore4TX通过Micro USB线与计算机相连，为iCore4TX供电；
3. 打开Keil MDK 开发环境，并打开本实验工程；
4. 烧写程序到iCore4TX上；
5. 也可以进入Debug 模式，单步运行或设置断点验证程序逻辑。

• 用电压表测量iCore4TX底板的ARM IO扩展的DAC口有1.2V电压输出。
