1. 掌握双口RAM IP核的调用及例化方法。
2. 掌握RAM读写时序。
3. 掌握QuartusII的使用方法。

1. iCore4TX 双核心板点击购买。
2. USB-CABLE（或相同功能）仿真器。
3. JLINK（或相同功能）仿真器。
4. Micro USB线缆。
5. Keil MDK 开发平台。
6. ISE开发平台。
7. 电脑一台。

• FIFO（First Input First Output）是一种先进先出存储器。与之前的RAM相比较而言，FIFO存储器没有地址线，操作起来更加的简单，但其缺点就在于，只能顺序读写数据，不能随意指定读写数据的地址单元。根据读写时钟的相同与否，FIFO可分为异步FIFO和同步FIFO两种，本实验讲的是异步FIFO。
• FIFO的读写时钟在每个时钟上升沿到来时对数据进行操作；读写请求信号为高电平有效，低电平失能。
• FIFO读写操作的工作原理：在FIFO内部有读写指针，其中，读指针指向下一个将要读取数据的地址，复位时指针指向0地址；写指针指向下一个将要写入数据的地址，复位指针指向0地址。
• FIFO的空/满检测是FIFO应用中的一个重要参数，不过在应用过程中，这两项参数不是必须使用的，可以通过控制读写时钟及读写请求信号来避免溢出，即通过人为的控制数据长度避免读写溢出（本实验即使如此）。

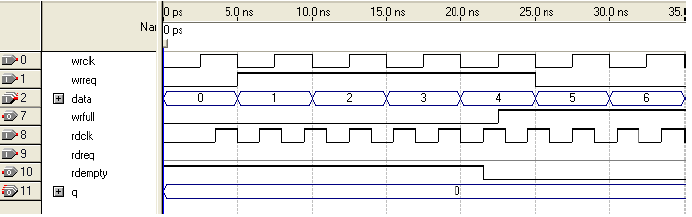

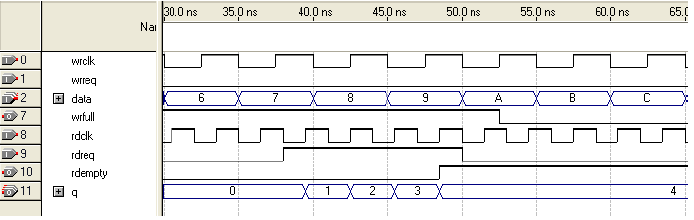

• 根据上面的介绍可知，FIFO的读写操作时序如图22.1所示。

22-1（a）读操作时序 22-1（b）写操作时序

• 本实验基于ARM+FPGA构架，通过SPI实现ARM与FPGA之间通信，ARM通过SPI总线向FPGA发送相关指令；FPGA内部例化的FIFO作为ARM的外部存储器，根据指令进行对应的读写操作，从而实现ARM对FPGA内部FIFO的数据读写功能。实验流程较为简单，重点是掌握FIFO IP核的调用及时序的描述。

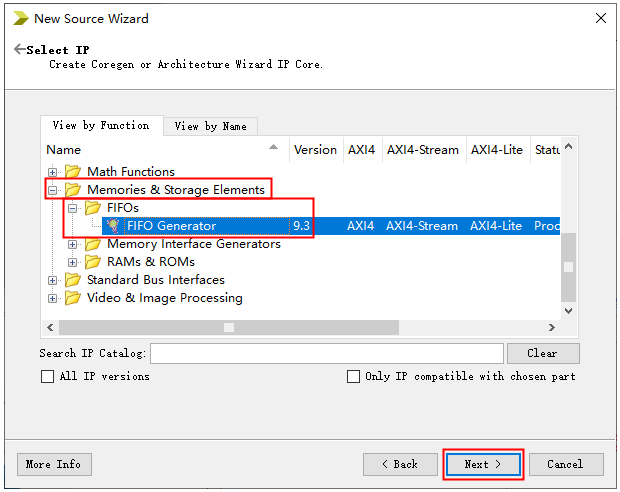

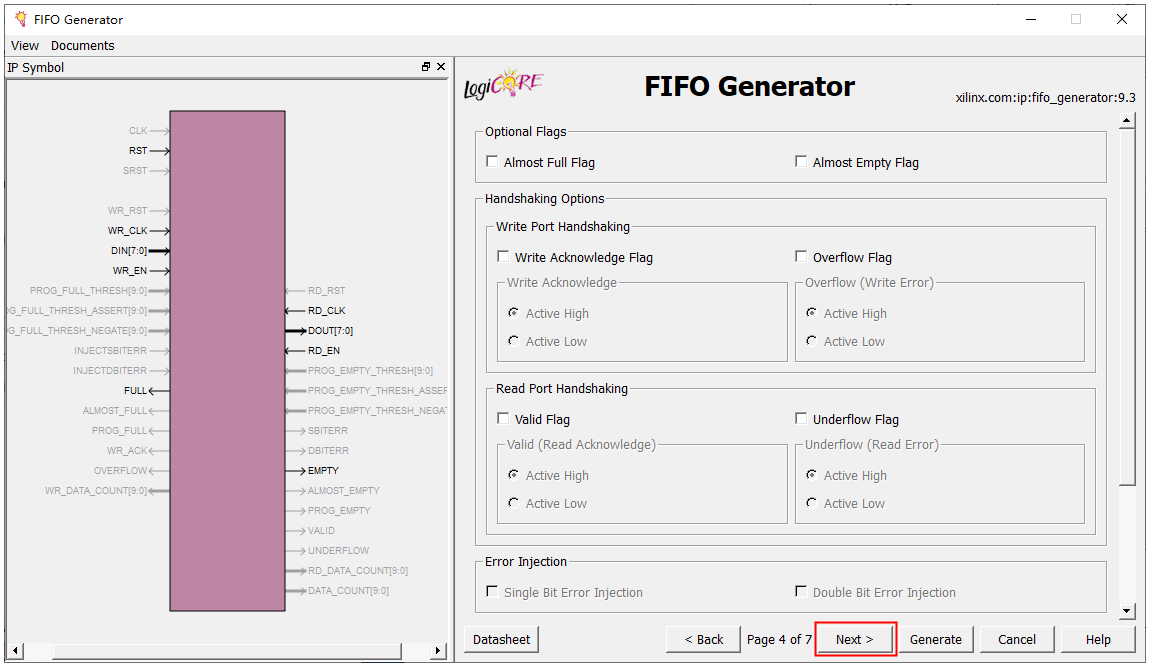

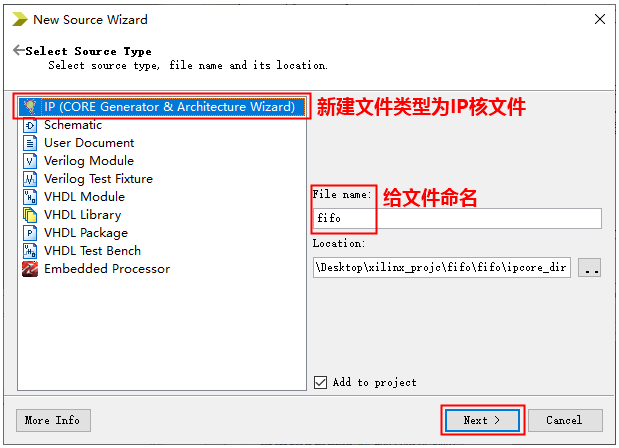

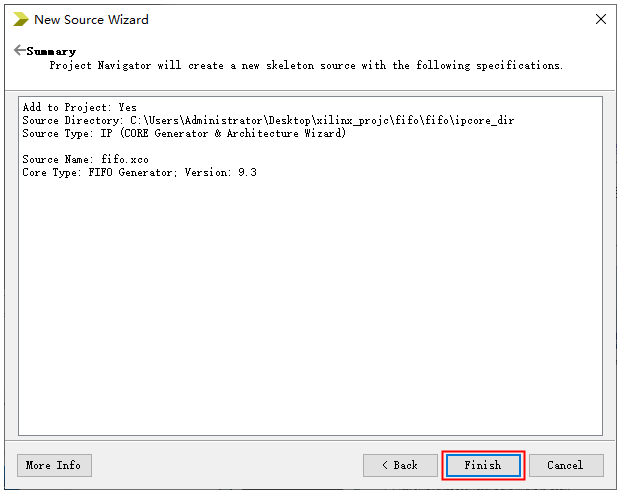

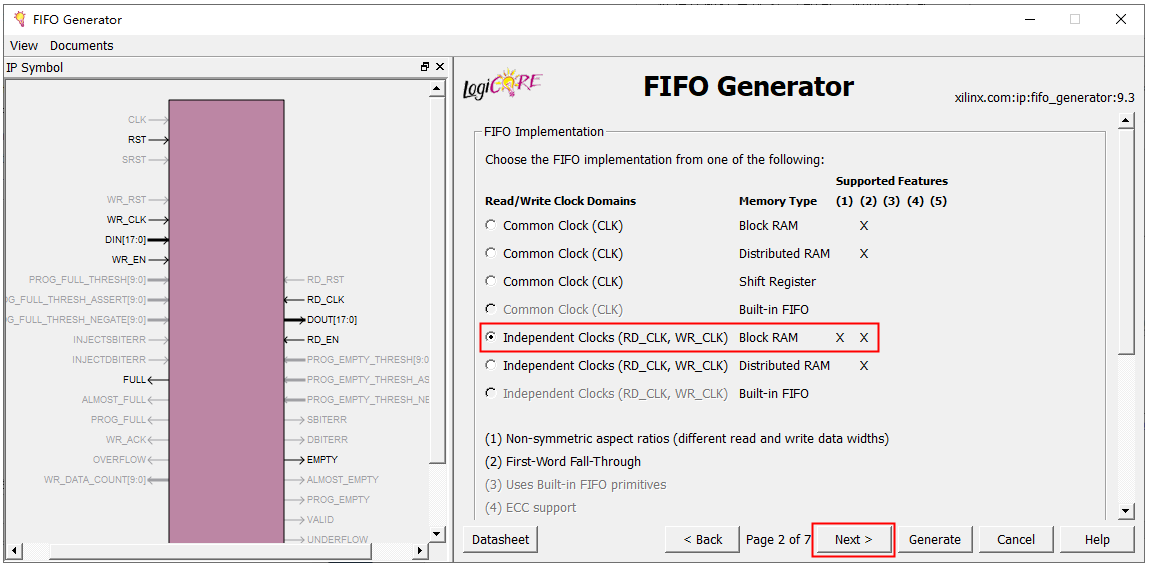

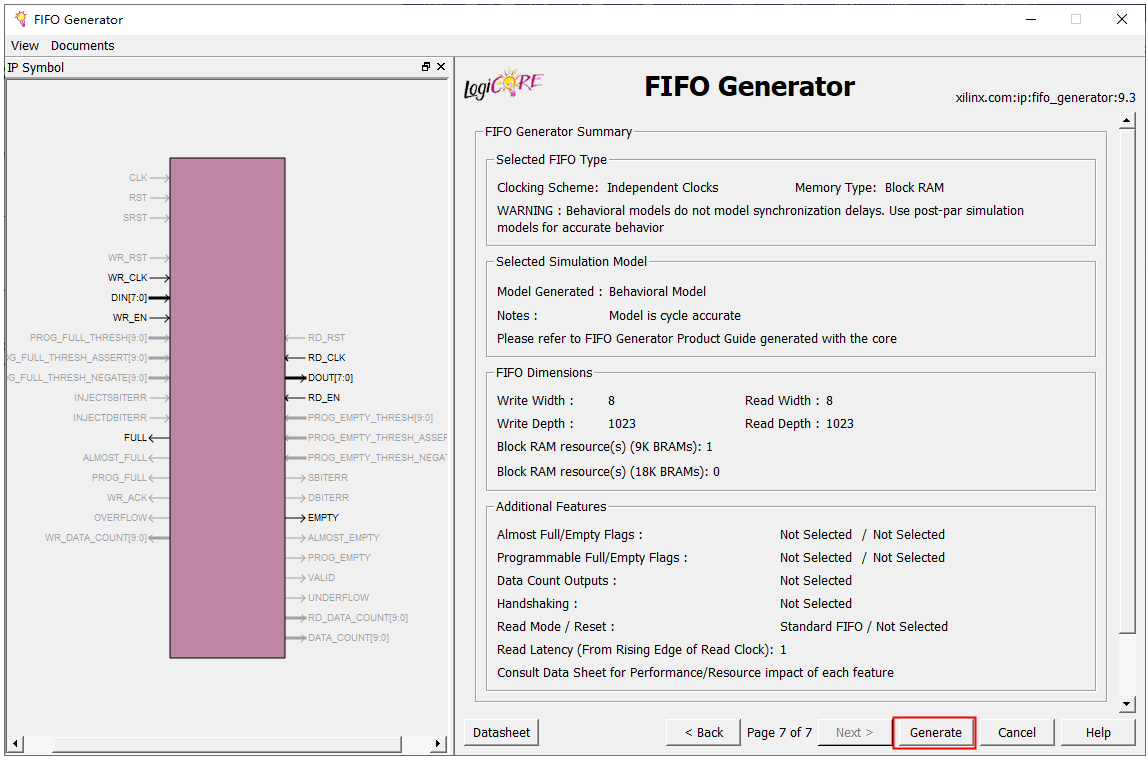

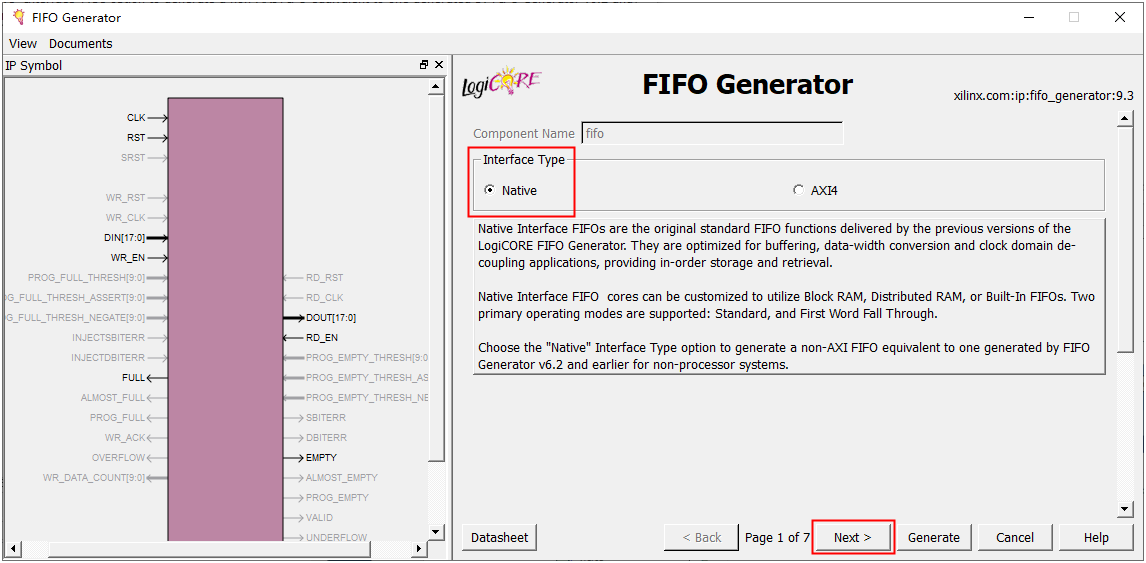

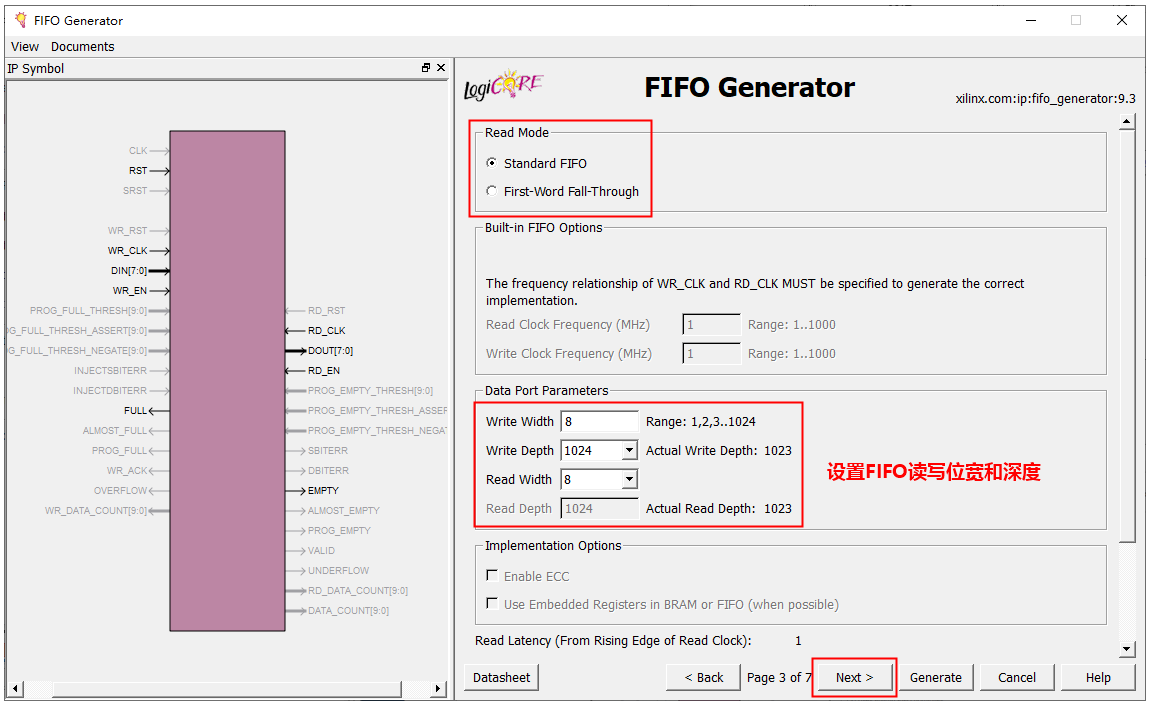

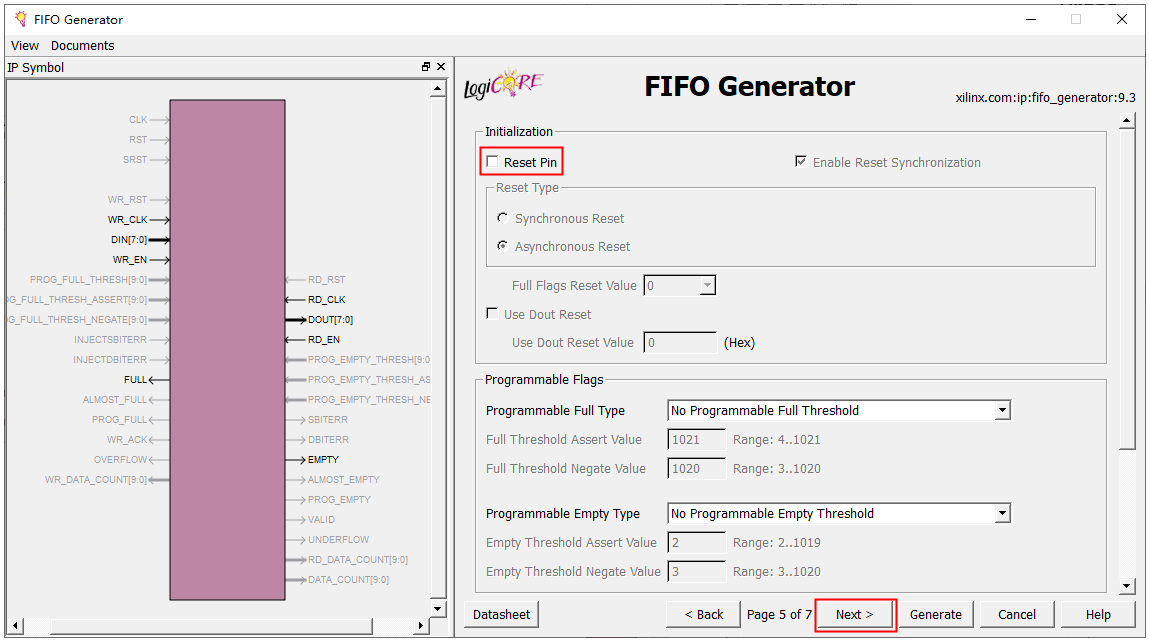

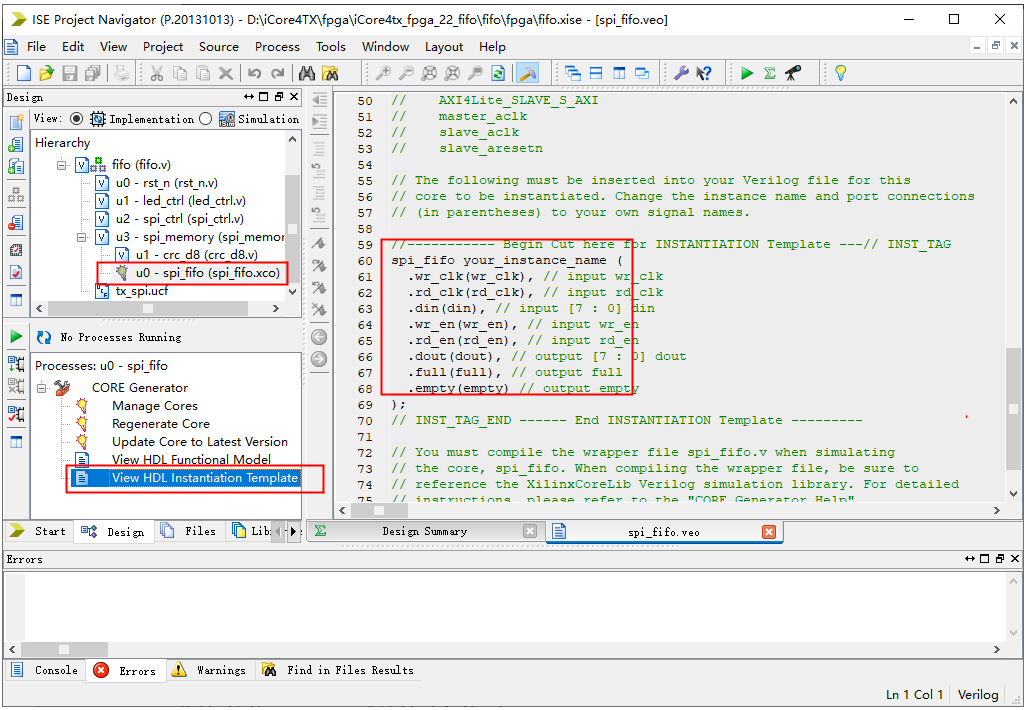

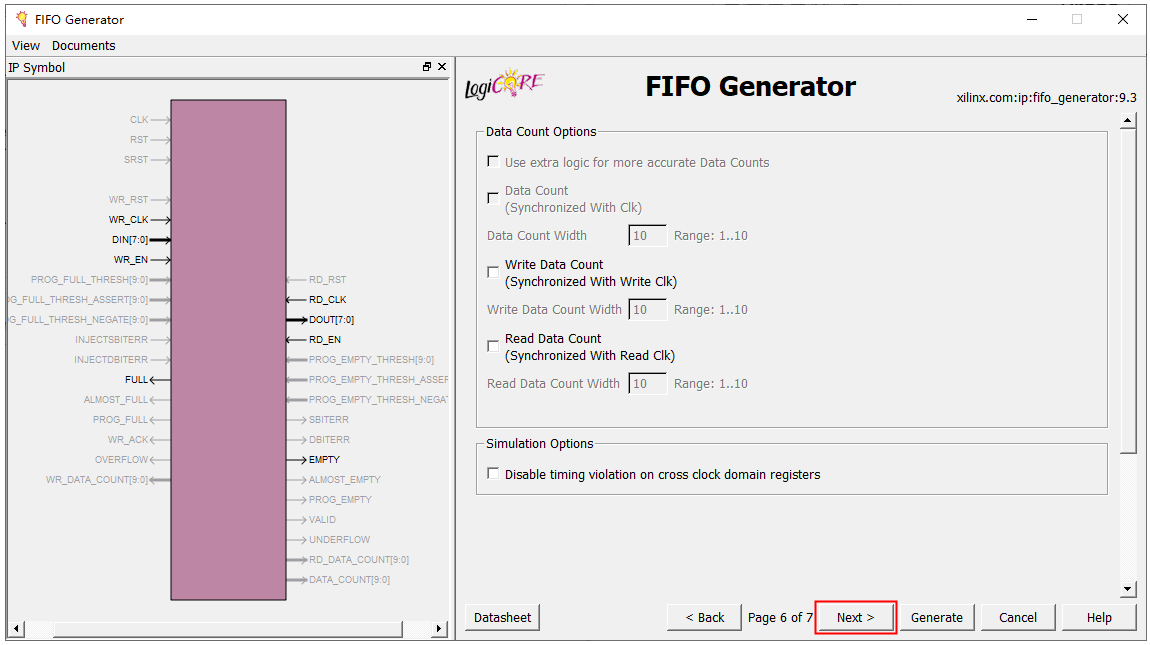

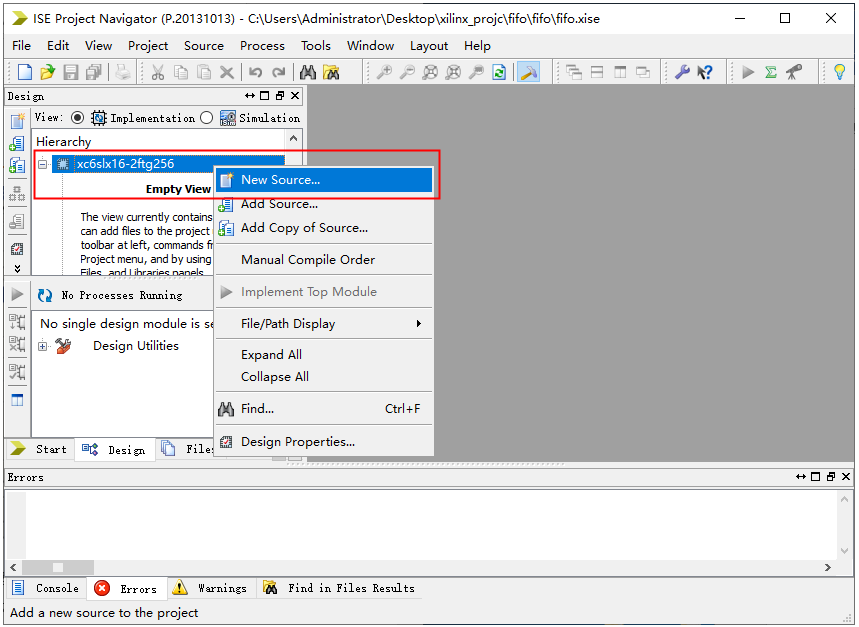

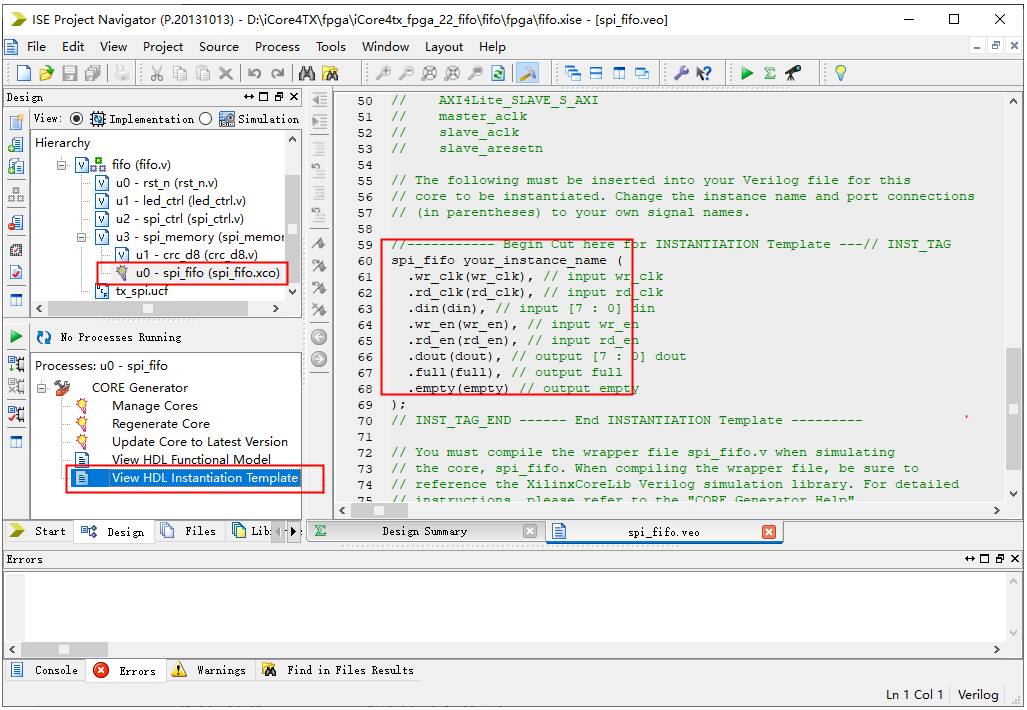

1、新建一个工程名为fifo的工程，然后选中工程右击，下拉菜单中选择New Source…，如图22-2所示。 2、弹出窗口选择新建IP核文件，既IP（CORE Generator & Architecture Wizard）选项。右侧的File name栏给IP核文件命名为fifo，点击Next。 3、弹出IP核选择界面，点击Memories & Storage Elements 前面的“+”，再点击FIFOs前面的“+”，然后点击FIFO Generator选定，点击Next。 4、点击Finish。 5、弹出FIFO IP核相关参数设置界面，如下图所示，这里的Interface Type 选择Native，然后点击Next。 6、选择时钟和存储器类型。本实验对FIFO的读和写是独立操作的，因此时钟选择异步模式；block RAM 是FPGA内部定制的RAM资源，Distributed RAM则是由LUT构成的RAM资源。所以本实验FIFO Implementation栏下选择Independent Clocks(RD_CLK,WR_CLK) Block RAM，然后点击Next。 7、如下界面中设置Read Mode为Standard FIFO，；设置FIFO的读和写的位宽为8，写深度参数为1024，读深度根据这几个参数自动计算出来为1024；这里需要注意的是Write Depth参数设置为1024，Actual Write Depth为1023。 8、此界面默认选项即可，点击Next。 9、这里Initialization栏下取消复位引脚，然后点击Next。 10、此界面默认，点击Next。 11、点击Generate，生成FIFO IP核文件。 12、在工程目录栏选中FIFO IP核文件，然后点击Processes: u0-spi_fifo窗口CORE Generator前面的“+”。双击View HDL Instantiation Template,可以看到所有需要例化的FIFO端口信号。

• IP核调用只是生成相关的模块文件，在应用中要实现存储、读写功能，还需要对IP核进行实例化操作，FIFO IP核例化代码如下：

//------------------------------------------------//
//spi_fifo
//负责存储SPI通信的数据
//FIFO:先进先出，主要用于缓存数据。
spi_fifo u0(
    .data(receive_byte),
    .wrclk(wrclk),
    .wrreq(wrreq),
    .wrfull(),

    .rdclk(rdclk),
    .rdreq(rdreq),
    .rdempty(),
    .q(data_out)
);
case(rx_state)
	rx_idle_state:begin//空闲状态，匹配伪命令时钟
		rx_state <= rx_judge_state;
	end
	rx_judge_state:begin//接收指令字节，判断指令含义分配跳转状态机状态
		case(receive_byte)
			8'h01:begin//存储指令编码（获取设备状态）
				order <= receive_byte;
				end
			8'h04:begin
				rx_state <= rx_wr_add_state;
				order <= receive_byte;
				end
			8'h07:begin
				rx_state <= rx_rd_add_state;
				order <= receive_byte;
				end
			default:;
		endcase
	end

	rx_wr_add_state:begin//控制写请求信号
		case(rx_cnt)
			8'd0:begin
				rx_cnt <= rx_cnt + 1'd1;
				end
			8'd1:begin
				wrreq_r <= 1'd1;
				end
		default:begin
				end
		endcase
	end

	rx_rd_add_state:begin//控制读请求信号，通过计数器rd_cnt控制读请求

		case(rx_cnt)    //信号的使能状态
			8'd0:begin
				rx_cnt <= rx_cnt + 1'd1;
				end
			8'd1:begin
				rdreq_r <= 1'd1;
				rx_cnt <= rx_cnt + 1'd1;
				rd_cnt <= rd_cnt + 1'd1;
				end
			8'd2:begin
				if(rd_cnt == 12'd1023)
					begin
						rd_cnt <= 12'd0;
						rdreq_r <= 1'd1;
					end
				else
					begin
						rd_cnt <= rd_cnt + 1'd1;
					end
				end
			default:;
		endcase
	end
endcase

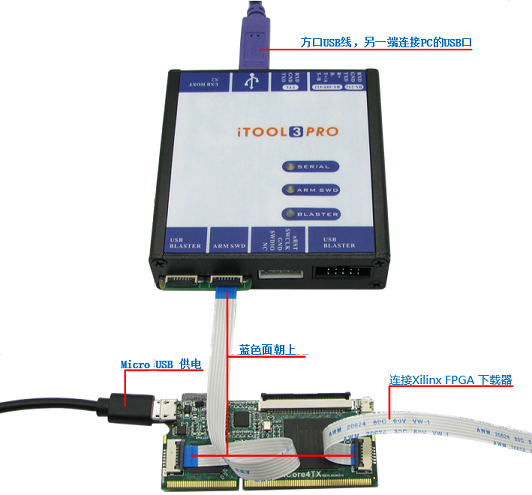

1. 将硬件正确连接，如图22-14所示。
2. 打开putty串口调试工具，打开设备管理器查看对应的端口信息，在putty中打开对应的端口，波特率设置为115200，用于打印串口信息及控制FIFO读写；
3. 将编写好的FPGA代码进行编译，并下载到开发板中；
4. 将编写好的ARM代码编译，并下载到开发板中，putty工具中会打印相应的SPI通信相关信息（若想多次测试，查看结果，在putty中输入“test”即可）；

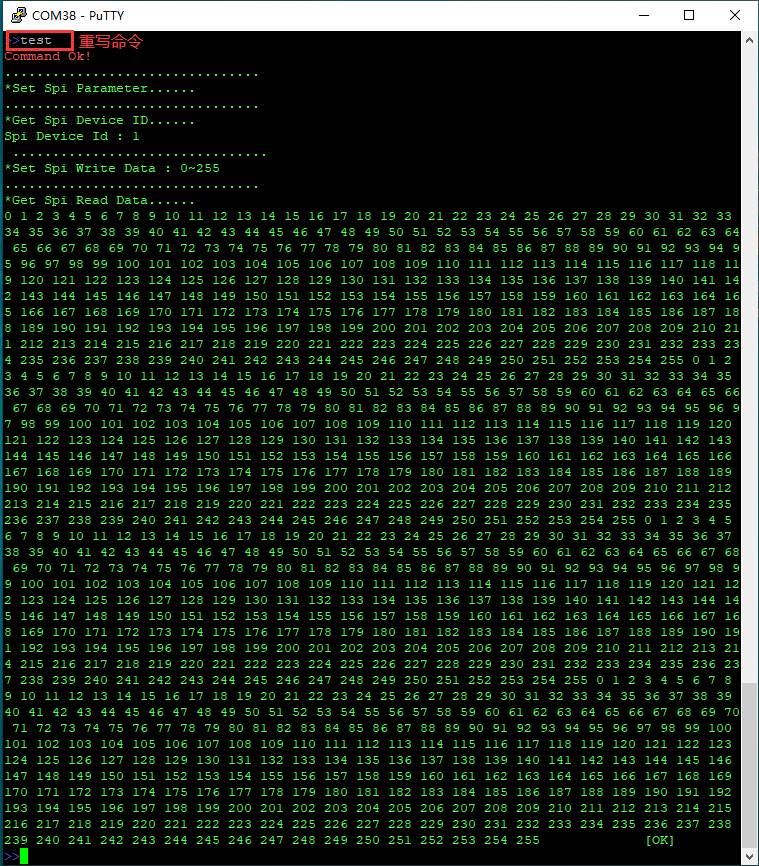

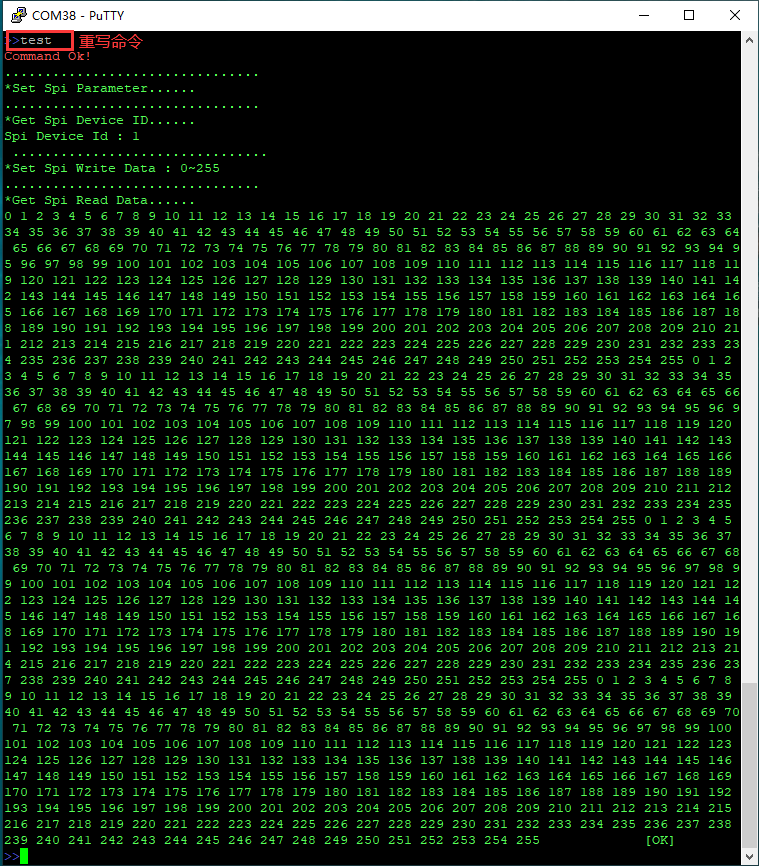

5. 观察实验现象及putty终端打印信息——FPGA_LED闪烁，putty终端打印如图22-15所示。

1. 通过Modelsim观察FIFO读写时序是否和参考时序一致。
2. 阅读FIFO IP核官方手册，观察IP核参数配置不同对其读写操作的影响。
