1. 了解Xilinx FPGA 乘法器IP核。
2. 掌握乘法器IP核的使用方法。
3. 掌握ISE集成开发环境使用方法。

1. iCore4TX 双核心板点击购买。
2. USB CABLE （或相同功能）仿真器。
3. Micro USB线缆。
4. ISE开发平台。
5. 电脑一台。

• 使用FPGA做一些复杂的算法处理时，可能会用到乘法运算；Xilinx FPGA已经在内部集成了硬件乘法运算资源，通过ISE开发软件在工程中调用FPGA内部的乘法器资源，即可实现乘法运算的处理。FPGA调用IP核的方法，可大大提高开发效率，缩短开发周期。
• 本实验主要讲解如何在设计中实现乘法器IP核的调用，以及在ISE中调用乘法器IP核的步骤。并通过乘法器的运算结果，控制连接到FPGA引脚的LED 的状态，实现红色 LED 闪烁的效果。

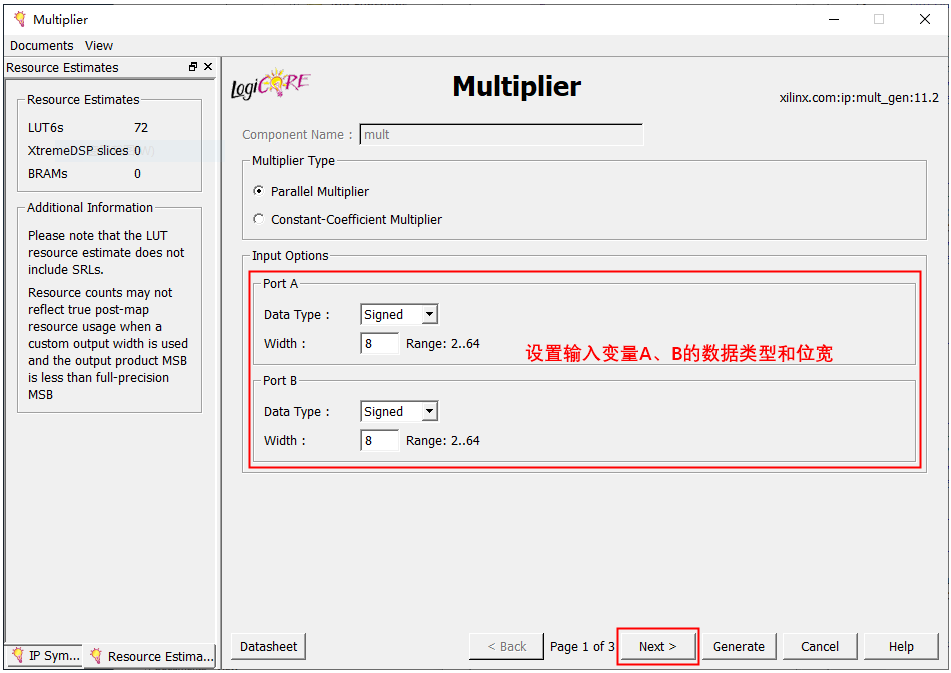

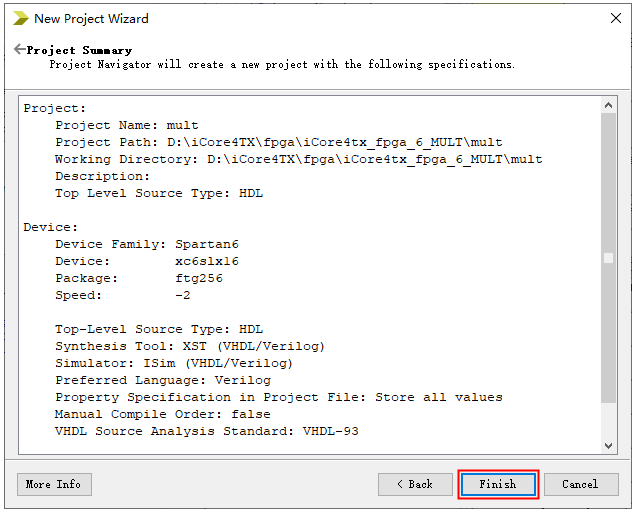

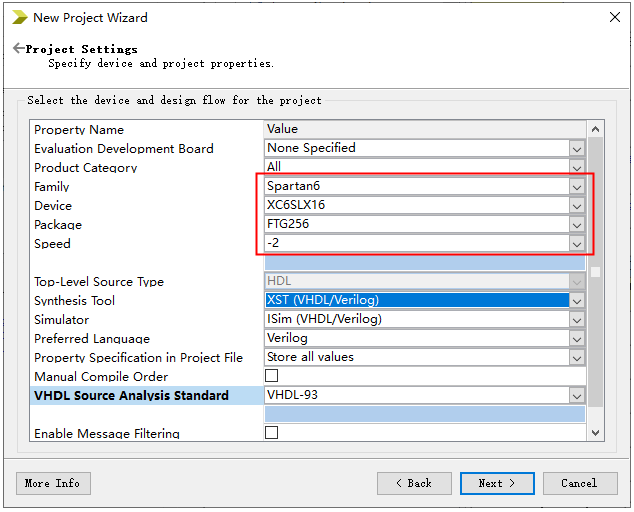

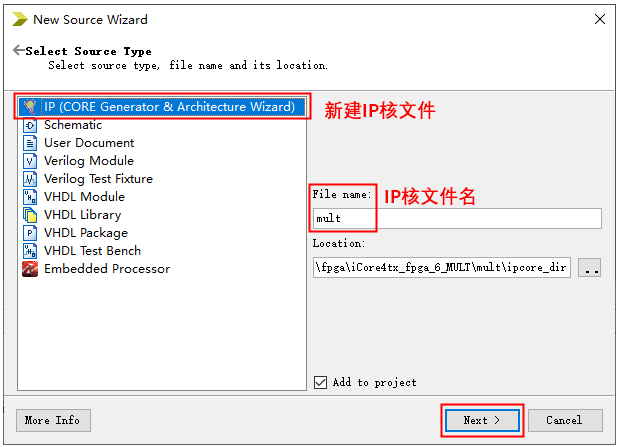

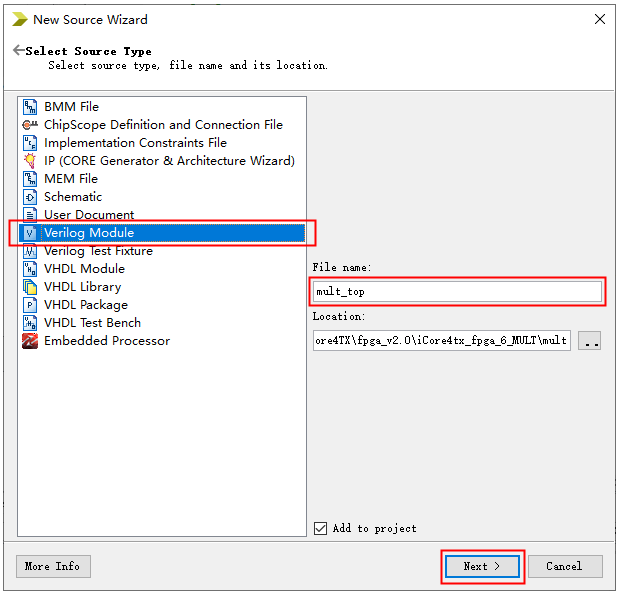

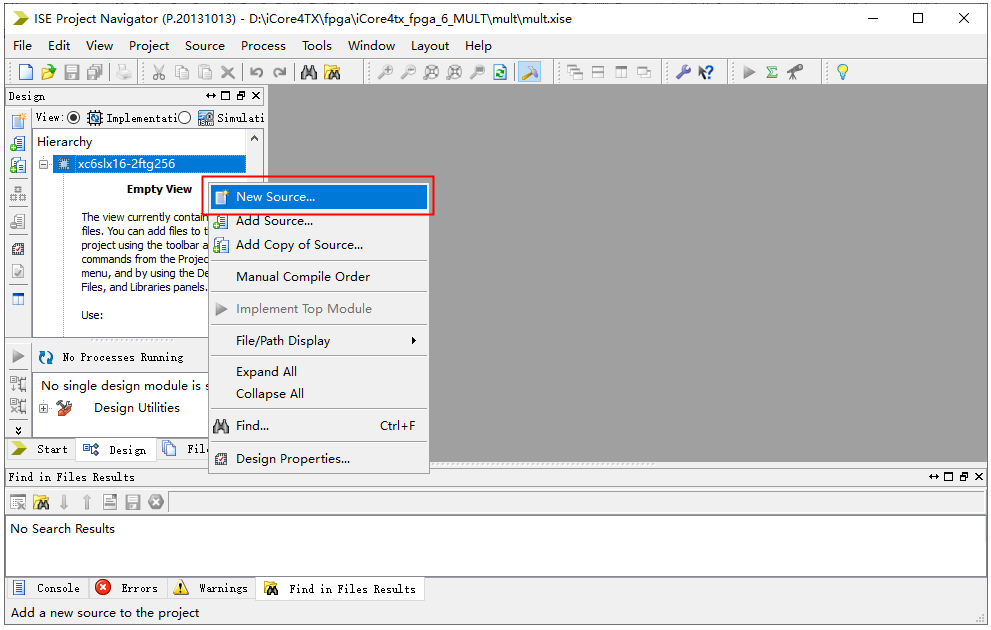

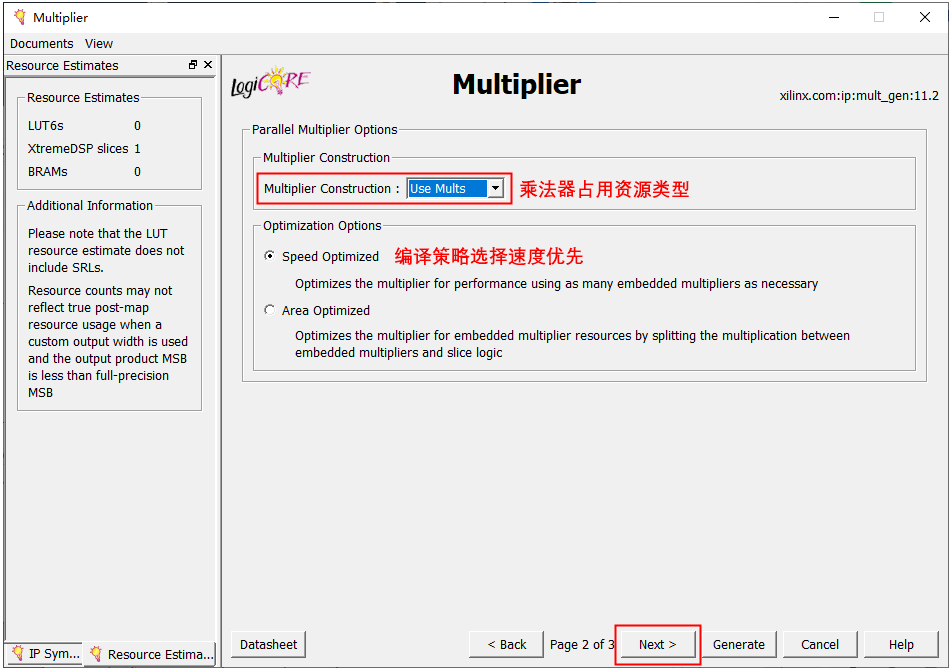

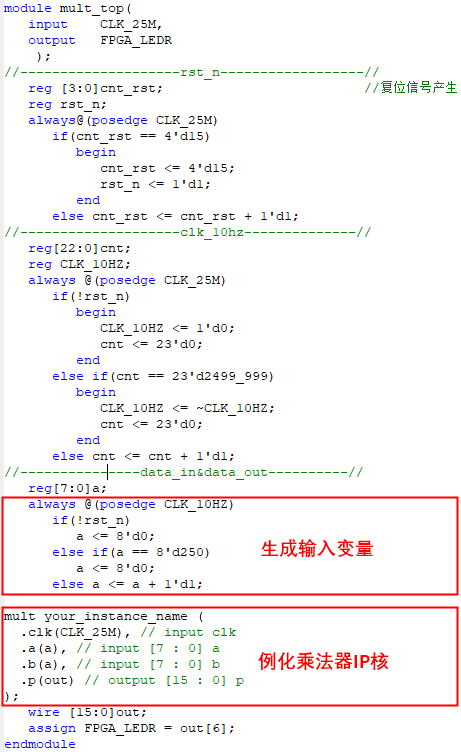

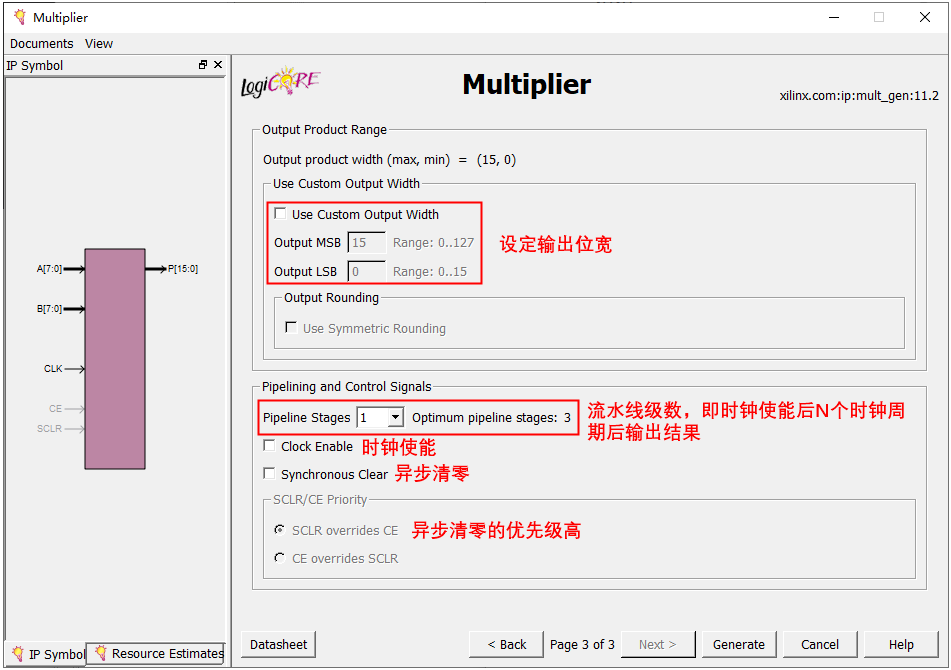

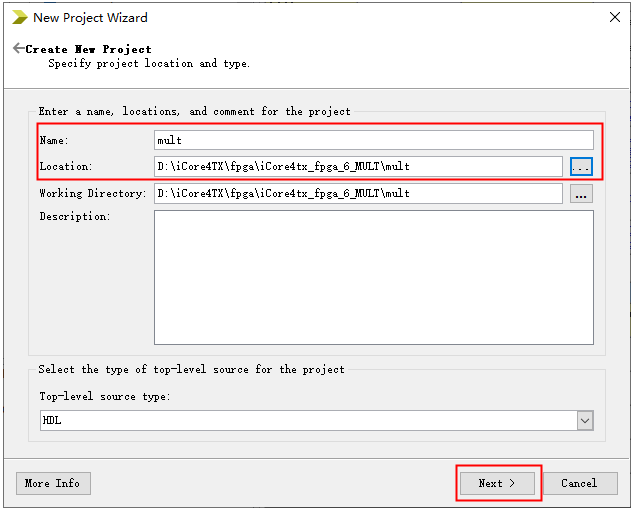

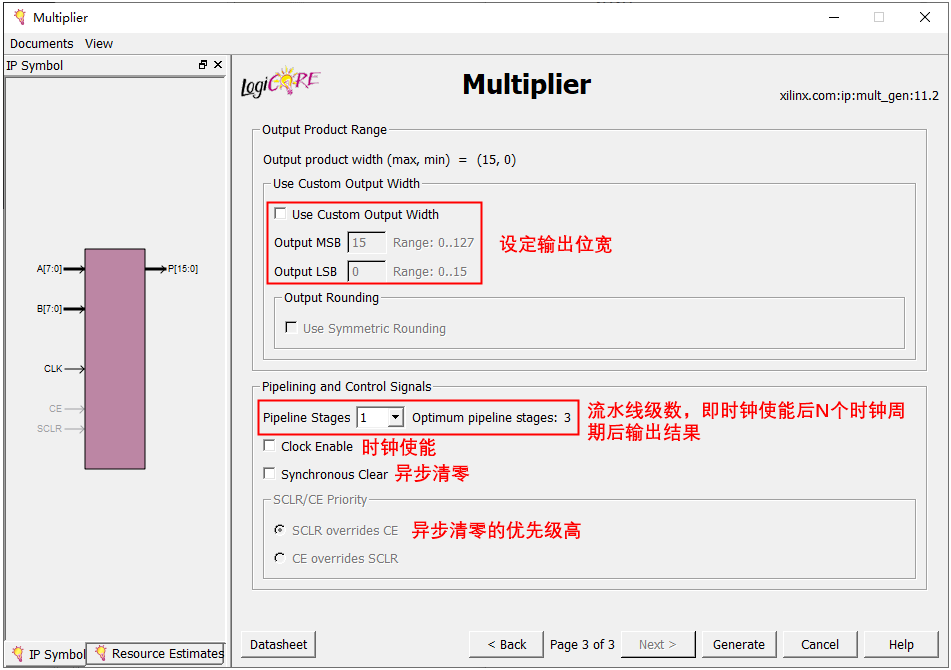

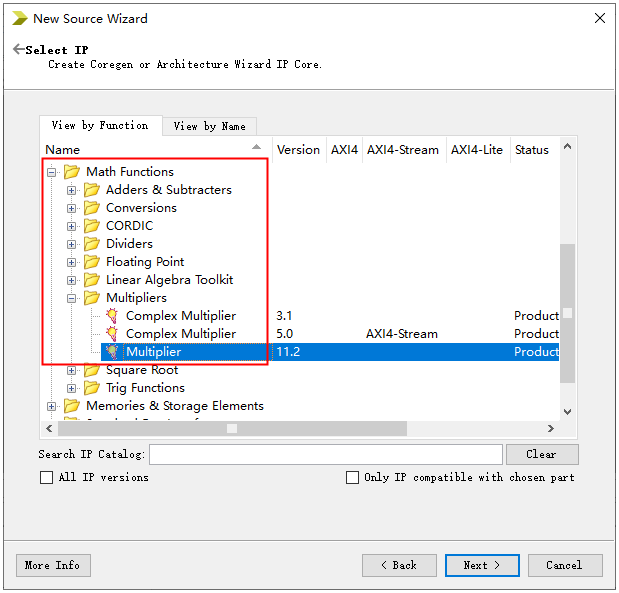

1、双击打开ISE软件，并新建工程，命名为mult，设置好工程存放路径。 2、选择FPGA器件型号并，点击 Next。 3、点击Finish，建立工程。 4、添加IP核文件，在工程目录区右键单击，选择New Source…。 5、文件类型选择IP（CORE Generator & Architecture Wizard），并给IP核文件命名，点击Next。 6、点击Math Functions前面的“+”，并选中Multiples下的Multipler，并点击Next，然后点击Finish。 7、进入乘法器IP核设置界面，如下图所示，Multipler Type 选择parallel Multipler，。设置好输入数据的类型和位宽之后点击Next。 8、设置乘法器IP核占用资源的类型，设置编译优化速度优先还是面积优先；点击Next。 9、选项默认，点击Generate，完成乘法器IP核文件的添加。 建立顶层文件mult_top.v。 顶层文件中生成输入数据a，并调用乘法器IP核；通过LED灯显示运算结果的变化，代码如下图所示：

• 打开逻辑分析仪，添加乘法器输入输出波形信号查看波形，可以看到输出数据等于输入数据的乘积（因为采样时钟比较小，逻辑分析仪采样时间稍微有点长，耐心等待一会儿）；此外，外部现象表现为红色 LED 闪烁。
