版本 日期 作者 修改内容
V1.0 2020-07-09 gingko 初次建立

实验二十四:LWIP_DHCP实验——动态分配IP地址

==== 一、 实验目的与意义 ====

  1. 了解STM32 SPI和DHCP结构。
  2. 了解STM32 SPI和DHCP特征。
  3. 掌握SPI和DHCP的使用方法。
  4. 掌握KEIL MDK 集成开发环境使用方法。

二、 实验设备及平台

  1. iCore4 双核心板点击购买
  2. JLINK(或相同功能)仿真器点击购买
  3. Micro USB线缆。
  4. 网线。
  5. Keil MDK 开发平台。
  6. 装有WIN XP(及更高版本)系统的计算机。

三、 实验原理

1、DHCP简介

  • DHCP(动态主机配置协议)是一个局域网的网络协议。指的是由服务器控制一段lP地址范围,客户机登录服务器时就可以自动获得服务器分配的lP地址和子网掩码。默认情况下,DHCP作为Windows Server的一个服务组件不会被系统自动安装,还需要管理员手动安装并进行必要的配置。
  • DHCP(Dynamic Host Configuration Protocol,动态主机配置协议)通常被应用在大型的局域网络环境中,主要作用是集中的管理、分配IP地址,使网络环境中的主机动态的获得IP地址、Gateway地址、DNS服务器地址等信息,并能够提升地址的使用率。
  • DHCP协议采用客户端/服务器模型,主机地址的动态分配任务由网络主机驱动。当DHCP服务器接收到来自网络主机申请地址的信息时,才会向网络主机发送相关的地址配置等信息,以实现网络主机地址信息的动态配置。DHCP具有以下功能:
    • (1)保证任何IP地址在同一时刻只能由一台DHCP客户机所使用。
    • (2)DHCP应当可以给用户分配永久固定的IP地址。
    • (3)DHCP应当可以同用其他方法获得IP地址的主机共存(如手工配置IP地址的主机)。
    • (4)DHCP服务器应当向现有的BOOTP客户端提供服务。
  • DHCP有三种机制分配IP地址:
    • (1)自动分配方式(Automatic Allocation),DHCP服务器为主机指定一个永久性的IP地址,一旦DHCP客户端第一次成功从DHCP服务器端租用到IP地址后,就可以永久性的使用该地址。
    • (2)动态分配方式(Dynamic Allocation),DHCP服务器给主机指定一个具有时间限制的IP地址,时间到期或主机明确表示放弃该地址时,该地址可以被其他主机使用。
    • (3)手工分配方式(Manual Allocation),客户端的IP地址是由网络管理员指定的,DHCP服务器只是将指定的IP地址告诉客户端主机。
  • 三种地址分配方式中,只有动态分配可以重复使用客户端不再需要的地址。
  • DHCP消息的格式是基于BOOTP(Bootstrap Protocol)消息格式的,这就要求设备具有BOOTP中继代理的功能,并能够与BOOTP客户端和DHCP服务器实现交互。BOOTP中继代理的功能,使得没有必要在每个物理网络都部署一个DHCP服务器。RFC 951和RFC 1542对BOOTP协议进行了详细描述。

2、LWIP简介

  • LwIP是Light Weight (轻型)IP协议,有无操作系统的支持都可以运行。LwIP实现的重点是在保持TCP协议主要功能的基础上减少对RAM 的占用,它只需十几KB的RAM和40K左右的ROM就可以运行,这使LwIP协议栈适合在低端的嵌入式系统中使用。
  • LwIP协议栈主要关注的是怎么样减少内存的使用和代码的大小,这样就可以让LwIP适用于资源有限的小型平台例如嵌入式系统。为了简化处理过程和内存要求,LwIP对API进行了裁减,可以不需要复制一些数据。
  • LwIP提供三种API:1)RAW API 2)LwIP API 3)BSD API。
  • RAW API把协议栈和应用程序放到一个进程里边,该接口基于函数回调技术,使用该接口的应用程序可以不用进行连续操作。不过,这会使应用程序编写难度加大且代 码不易被理解。为了接收数据,应用程序会向协议栈注册一个回调函数。该回调函数与特定的连接相关联,当该关联的连接到达一个信息包,该回调函数就会被协议 栈调用。这既有优点也有缺点。优点是既然应用程序和TCP/IP协议栈驻留在同一个进程中,那么发送和接收数据就不再产生进程切换。主要缺点是应用程序不 能使自己陷入长期的连续运算中,这样会导致通讯性能下降,原因是TCP/IP处理与连续运算是不能并行发生的。这个缺点可以通过把应用程序分为两部分来克 服,一部分处理通讯,一部分处理运算。
  • LwIP API把接收与处理放在一个线程里面。这样只要处理流程稍微被延迟,接收就会被阻塞,直接造成频繁丢包、响应不及时等严重问题。因此,接收与协议处理必须 分开。LwIP的作者显然已经考虑到了这一点,他为我们提供了 tcpip_input() 函数来处理这个问题, 虽然他并没有在 rawapi 一文中说明。讲到这里,读者应该知道tcpip_input()函数投递的消息从哪里来的答案了吧,没错,它们来自于由底层网络驱动组成的接收线程。我们在编写网络驱动时, 其接收部分以任务的形式创建。 数据包到达后, 去掉以太网包头得到IP包, 然后直接调用tcpip_input()函数将其 投递到mbox邮箱。投递结束,接收任务继续下一个数据包的接收,而被投递得IP包将由TCPIP线程继续处理。这样,即使某个IP包的处理时间过长也不 会造成频繁丢包现象的发生。这就是LwIP API。
  • BSD API提供了基于open-read-write-close模型的UNIX标准API,它的最大特点是使应用程序移植到其它系统时比较容易,但用在嵌入式系统中效率比较低,占用资源多。这对于我们的嵌入式应用有时是不能容忍的。
  • 其主要特性如下:
    • (1) 支持多网络接口下的IP转发;
    • (2) 支持ICMP协议;
    • (3) 包括实验性扩展的UDP(用户数据报协议);
    • (4) 包括阻塞控制、RTT 估算、快速恢复和快速转发的TCP(传输控制协议);
    • (5) 提供专门的内部回调接口(Raw API),用于提高应用程序性能;
    • (6) 可选择的Berkeley接口API (在多线程情况下使用) ;
    • (7) 在最新的版本中支持ppp;
    • (8) 新版本中增加了的IP fragment的支持;
    • (9) 支持DHCP协议,动态分配ip地址。

3、LAN8720A简介

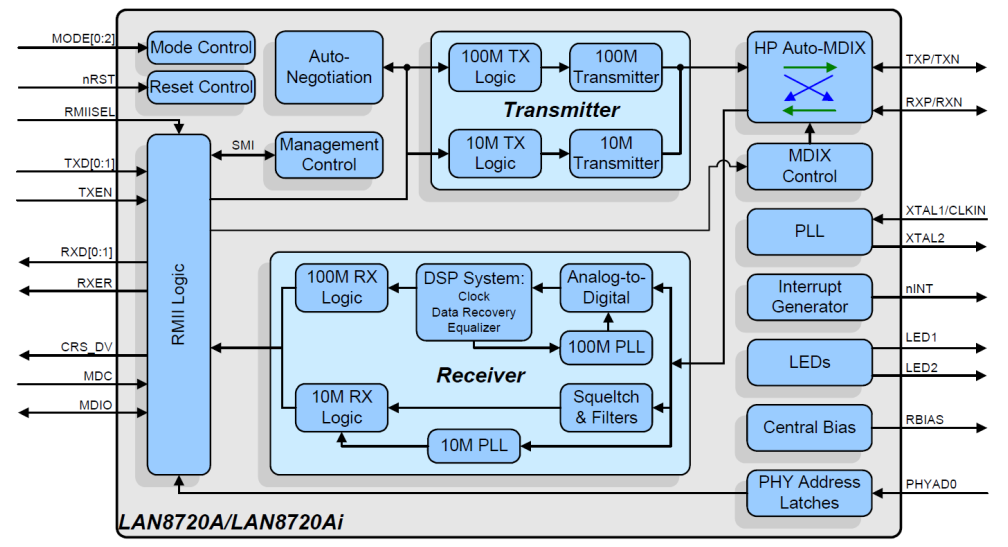

  • LAN8720A功能框图如图所示:

  • LAN8720A是低功耗的10/100M以太网PHY层芯片,I/O引脚电压符合IEEE802.3-2005标准,支持通过RMII接口与以太网MAC层通信,内置10-BASE-T/100BASE-TX全双工传输模块,支持10Mbps和100Mbps。
  • LAN8720A可以通过自协商的方式与目的主机最佳的连接方式(速度和双工模式),支持HPAuto-MDIX自动翻转功能,无需更换网线即可将连接更改为直连或交叉连接。LAN8720A的主要特点如下:
    • 高性能的10/100M以太网传输模块
    • 支持RMII接口以减少引脚数
    • 支持全双工和半双工模式
    • 两个状态LED输出
    • 可以使用25M晶振以降低成本
    • 支持自协商模式
    • 支持HPAuto-MDIX自动翻转功能
    • 支持SMI串行管理接口
    • 支持MAC接口

4、原理图

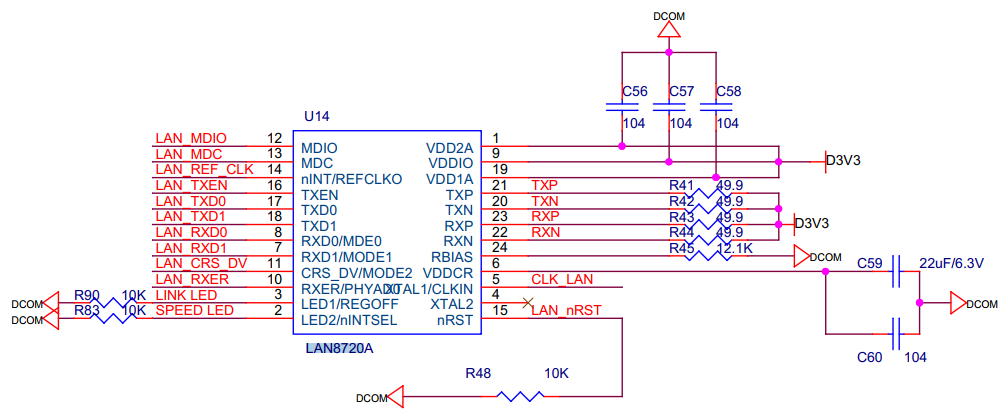

  • iCore4带有lan8720a嵌入式以太网控制器,本实验实现DHCP功能。当DHCP服务器接收到来自主机申请地址的信息时,DHCP服务器给主机指定一个具有时间限制的IP地址,时间到期或主机明确表示放弃该地址时,该地址可以被其他主机使用。实验原理图如下:

四、 实验程序

1、主函数

int main(void)
{
    system_clock.initialize();     //系统时钟初始化
    led.initialize();                //LED初始化
    adc.initialize();              //ADC初始化
    delay.initialize(216);         //延时初始化
    my_malloc.initialize(SRAMIN);  //动态内存初始化
    usart6.initialize(115200);      //串口波特设置
    usart6.printf("\033[1;32;40m"); //设置字体终端为绿色
    usart6.printf("\r\nHello, I am iCore4!\r\n\r\n");  //串口信息输出

    OSInit();                       //UCOS初始化

    while(lwip.initialize())        //lwip初始化
    {
     LED_RED_ON;
         usart6.printf("\r\nETH initialize error!\r\n\r\n");//ETH初始化失败
    }
    tcp.initialize();
    OSTaskCreate(start_task,(void*)0,(OS_STK*)&START_TASK_STK[START_STK_SIZE-1],START_TASK_PRIO);
    OSStart();                      //开启UCOS
}


2、动态内存初始化

void my_mem_init(u8 memx)
{
     mymemset(mallco_dev.memmap[memx],0,memtblsize[memx]*4);
     //内存状态表数据清零
     mallco_dev.memrdy[memx]=1;
     //内存管理初始化OK
}


3、LWIP初始化

u8 lwip_comm_init(void)
{
    OS_CPU_SR cpu_sr;
    struct netif *Netif_Init_Flag;  //调用netif_add()函数时的返回值,用于判断网络初始化是否成功
        struct ip_addr ipaddr;              //ip地址
    struct ip_addr netmask;              //子网掩码
    struct ip_addr gw;                  //默认网关
    if(lan8720.memory_malloc())return 1;    //内存申请失败
    if(lwip_comm_mem_malloc())return 1;     //内存申请失败
    if(lan8720.initialize())return 2;       //初始化LAN8720失败
    tcpip_init(NULL,NULL); //初始化tcp ip内核,该函数里面会创建tcpip_thread内核任务
    lwip_comm_default_ip_set(&lwipdev);     //设置默认IP等信息
#if LWIP_DHCP    //使用动态IP
    ipaddr.addr = 0;
    netmask.addr = 0;
    gw.addr = 0;
#else        //使用静态IP
    IP4_ADDR(&ipaddr,lwipdev.ip[0],lwipdev.ip[1],lwipdev.ip[2],lwipdev.ip[3]);
    IP4_ADDR(&netmask,lwipdev.netmask[0],lwipdev.netmask[1] ,lwipdev.netmask[2],lwipdev.netmask[3]);
    IP4_ADDR(&gw,lwipdev.gateway[0],lwipdev.gateway[1],lwipdev.gateway[2],lwipdev.gateway[3]);
    usart6.printf("网卡en的MAC地址为:................%d.%d.%d.%d.%d.%d\r\n",lwipdev.mac[0],lwipdev.mac[1],lwipdev.mac[2],lwipdev.mac[3],lwipdev.mac[4],lwipdev.mac[5]);
    usart6.printf("静态IP地址........................%d.%d.%d.%d\r\n",lwipdev.ip[0],lwipdev.ip[1],lwipdev.ip[2],lwipdev.ip[3]);
    usart6.printf("子网掩码..........................%d.%d.%d.%d\r\n",lwipdev.netmask[0],lwipdev.netmask[1],lwipdev.netmask[2],lwipdev.netmask[3]);
    usart6.printf("默认网关..........................%d.%d.%d.%d\r\n",lwipdev.gateway[0],lwipdev.gateway[1],lwipdev.gateway[2],lwipdev.gateway[3]);
#endif
    Netif_Init_Flag=netif_add(&lwip_netif,&ipaddr,&netmask,&gw,NULL,&ethernetif_init,&tcpip_input);//向网卡列表中添加一个网口

#if LWIP_DNS
    dns_init();
#endif
    if(Netif_Init_Flag==NULL)return 3;//网卡添加失败
    else//网口添加成功后,设置netif为默认值,并且打开netif网口
    {
        netif_set_default(&lwip_netif); //设置netif为默认网口
        netif_set_up(&lwip_netif);      //打开netif网口
    }
    return 0;//操作OK.
}

4、TCP初始化

static INT8U tcp_server_init(void)//创建TCP服务器线程
{
    INT8U res;
    OS_CPU_SR cpu_sr;

    OS_ENTER_CRITICAL();    //关中断
    res = OSTaskCreate(tcp_server_thread,(void*)0,(OS_STK*)&TCPSERVER_TASK_STK[TCPSERVER_STK_SIZE-1],TCPSERVER_PRIO); //创建TCP服务器线程
    OS_EXIT_CRITICAL();    //开中断

    return res;//返回值:0 TCP服务器创建成功
}


5、TCP服务器任务

static void tcp_server_thread(void *arg)//tcp服务器任务
{
    struct netconn *conn, *newconn;
    err_t err,recv_err;
    unsigned   char remot_addr[4];
    ip_addr_t ipaddr;
    unsigned   short  port;
    struct netbuf *recvbuf;

    LWIP_UNUSED_ARG(arg);

    conn = netconn_new(NETCONN_TCP);  //创建一个TCP链接
    netconn_bind(conn,IP_ADDR_ANY,TCP_SERVER_PORT);  //绑定端口 8088号端口
    netconn_listen(conn);      //进入监听模式

    while(1){
        err = netconn_accept(conn,&newconn);  //接收连接请求

        if (err == ERR_OK)    //处理新连接的数据
        {
            newconn->recv_timeout = 10;
            netconn_getaddr(newconn,&ipaddr,&port,0); //获取远端IP地址和端口号
            remot_addr[3] = (uint8_t)(ipaddr.addr >> 24);
            remot_addr[2] = (uint8_t)(ipaddr.addr >> 16);
            remot_addr[1] = (uint8_t)(ipaddr.addr >> 8);
            remot_addr[0] = (uint8_t)(ipaddr.addr);
            usart6.printf("pc ip : %d.%d.%d.%dserver,lacol port:%d\r\n",remot_addr[0], remot_addr[1],remot_addr[2],remot_addr[3],port);
            while(1)
            {
                recv_err = netconn_recv(newconn,&recvbuf);
                if((recv_err == ERR_OK)||(recvbuf != NULL))   //接收到数据
                {
                    recv_err = netconn_write(newconn ,recvbuf->p->payload,recvbuf->p->len,NETCONN_NOCOPY); //将接受到的数据原封不动的再发出去

                    netbuf_delete(recvbuf);
                }else if(recv_err == ERR_CLSD){  //关闭连接
                    netconn_close(newconn);
                    netconn_delete(newconn);
                    usart6.printf("lacol ip :%d.%d.%d.%d close connect\r\n",remot_addr[0], remot_addr[1],remot_addr[2],remot_addr[3]);
                    break;
                }else if(recv_err == ERR_MEM)  //内存错误,请稍后再试
  {
          OSTimeDlyHMSM(0,0,0,5);  //延时5ms
                }else OSTimeDlyHMSM(0,0,0,5);  //延时5ms
            }
        }else OSTimeDlyHMSM(0,0,0,5);  //延时5ms
    }
}

五、 实验步骤

  1. 把仿真器与iCore4的SWD调试口相连(直接相连或者通过转接器相连);
  2. 将跳线冒插在USB UART;
  3. 把iCore4(USB UART)通过Micro USB线与计算机相连,为iCore4供电;
  4. 把iCore4网口通过网线与计算机网口相连;
  5. 打开PuTTY;
  6. 打开Keil MDK 开发环境,并打开本实验工程;
  7. 烧写程序到iCore4上;
  8. 也可以进入Debug模式,单步运行或设置断点验证程序逻辑。

六、 实验现象

  • 实通过串口终端显示出信息。
