1. 掌握NiosII软核建立和使用方法。
2. 掌握QuartusII的使用方法。

1. iCore4 双核心板点击购买。
2. Blaster（或相同功能）仿真器点击购买。
3. JLINK（或相同功能）仿真器。
4. Micro USB线缆。
5. Quartus开发平台。
6. 电脑一台。

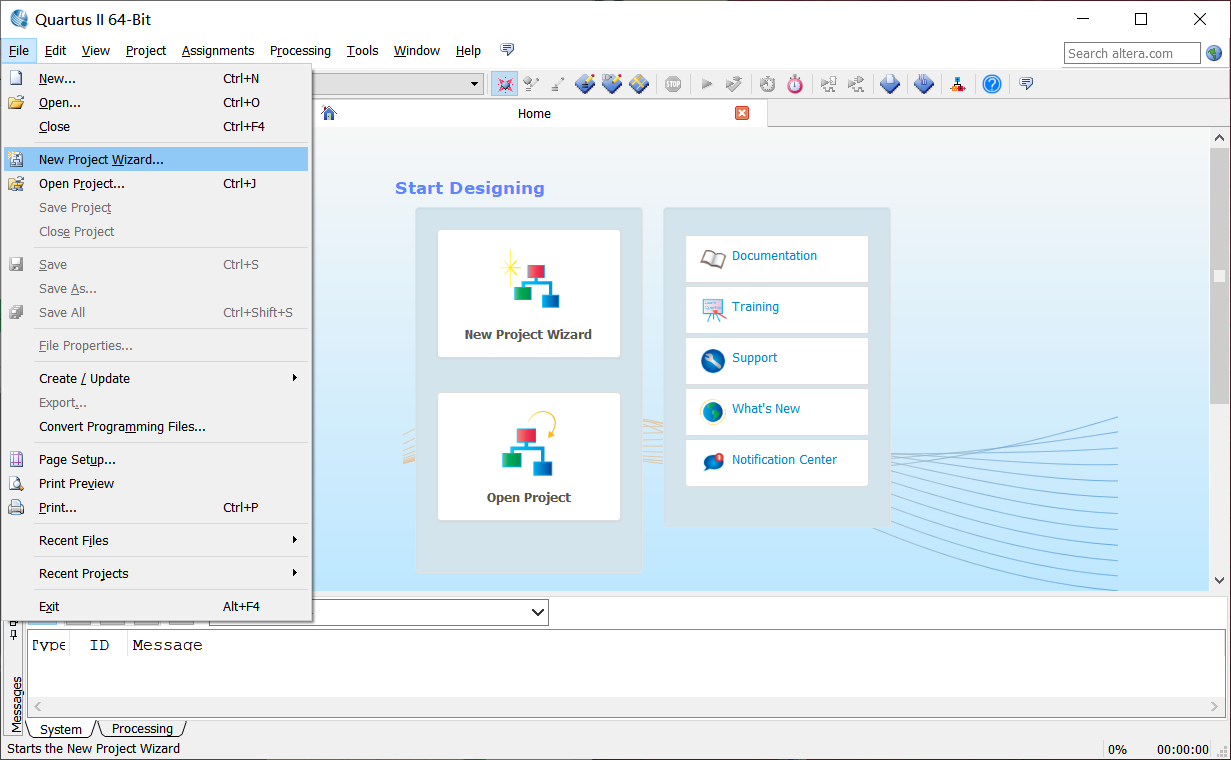

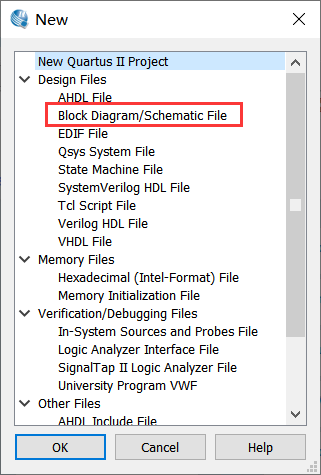

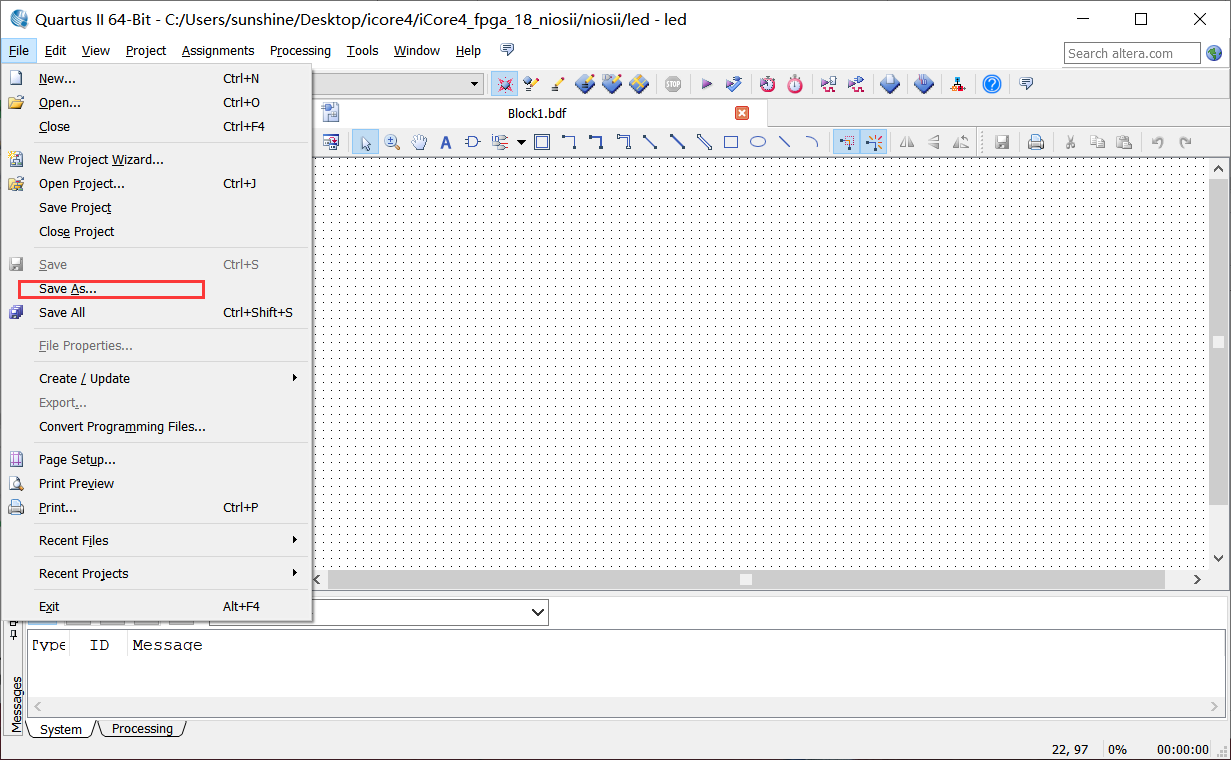

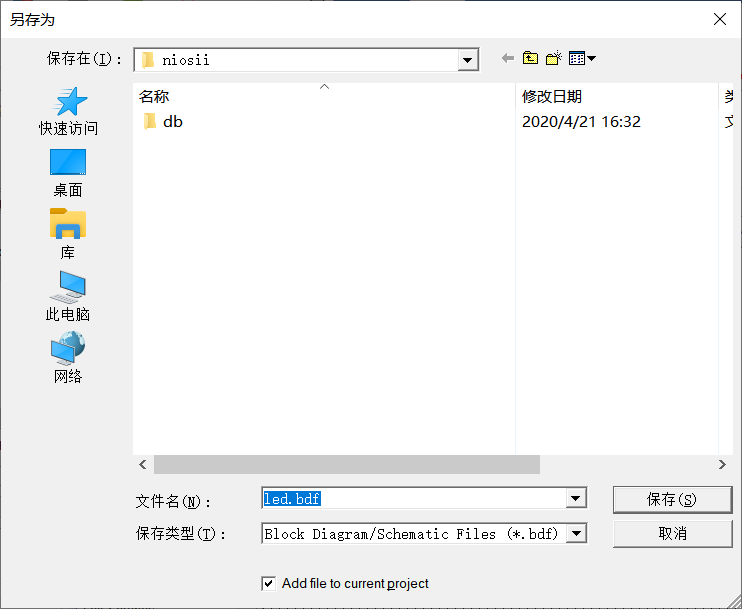

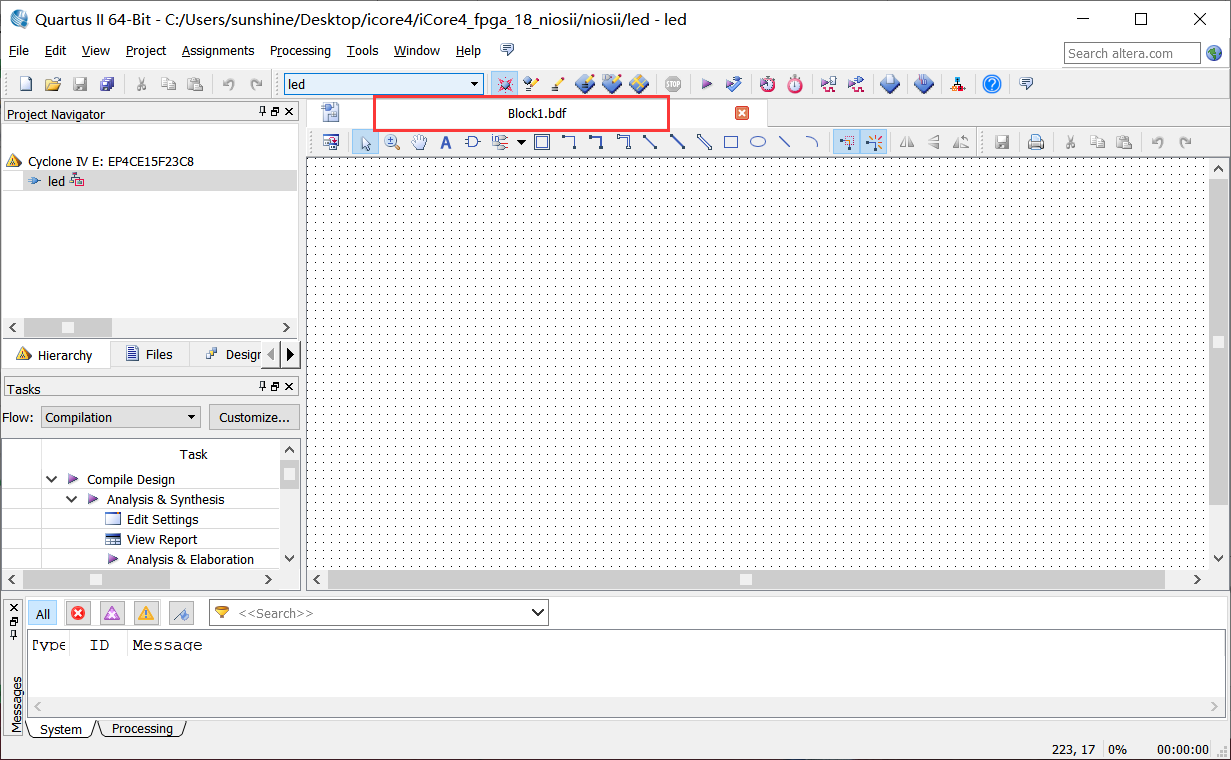

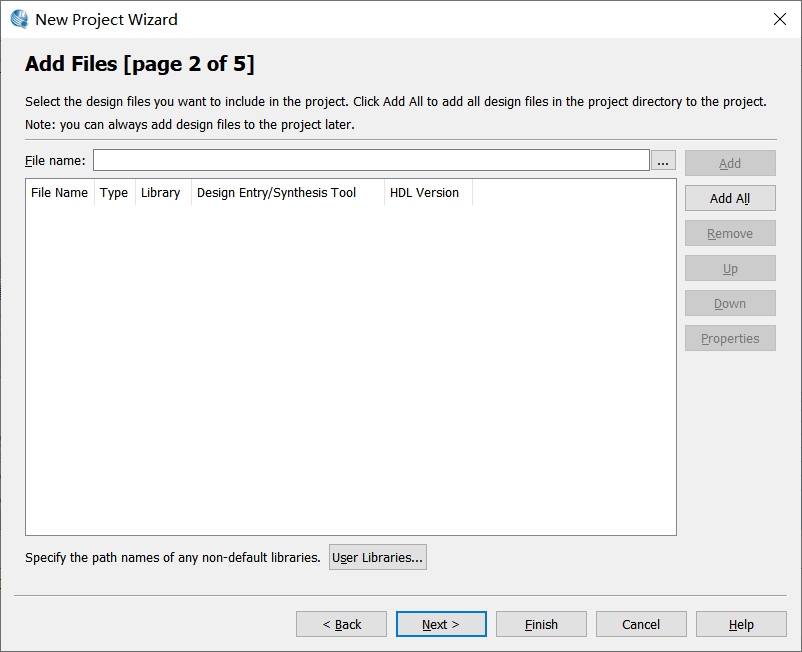

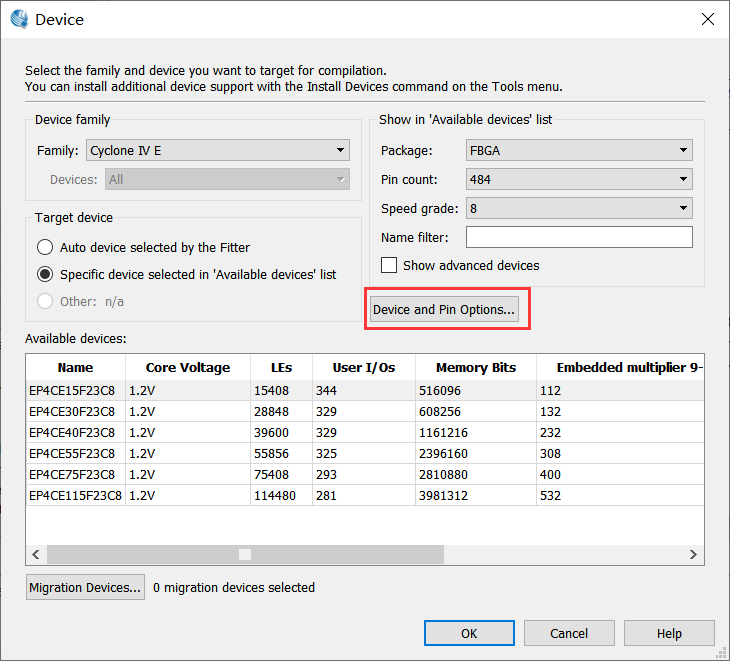

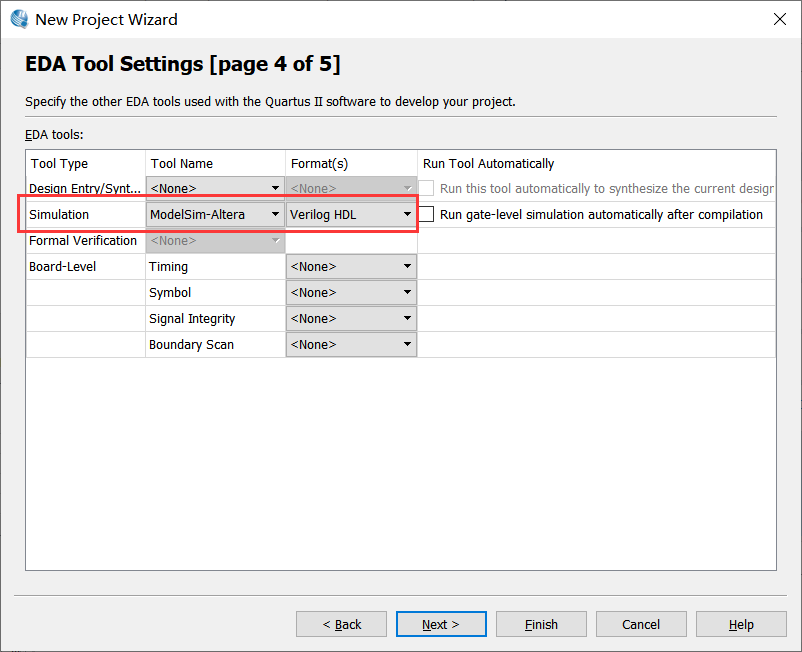

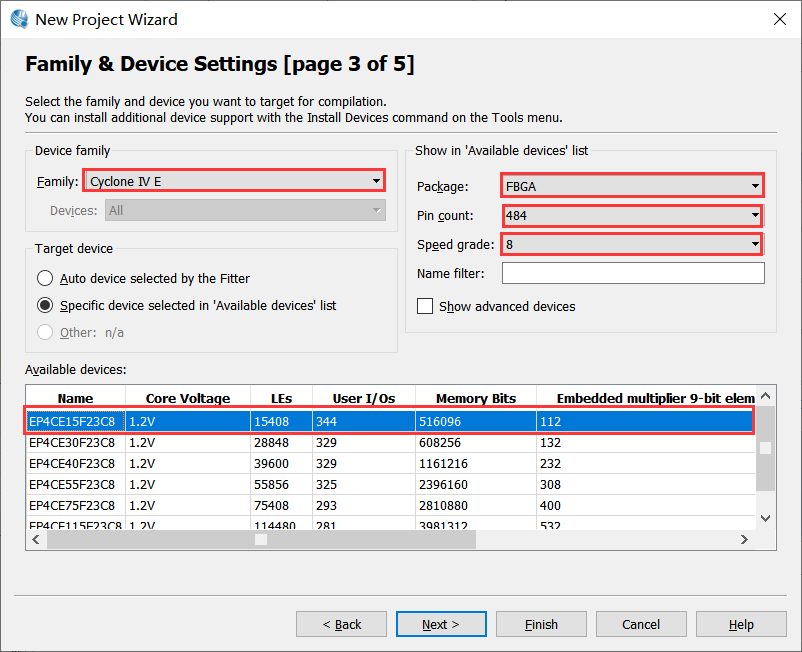

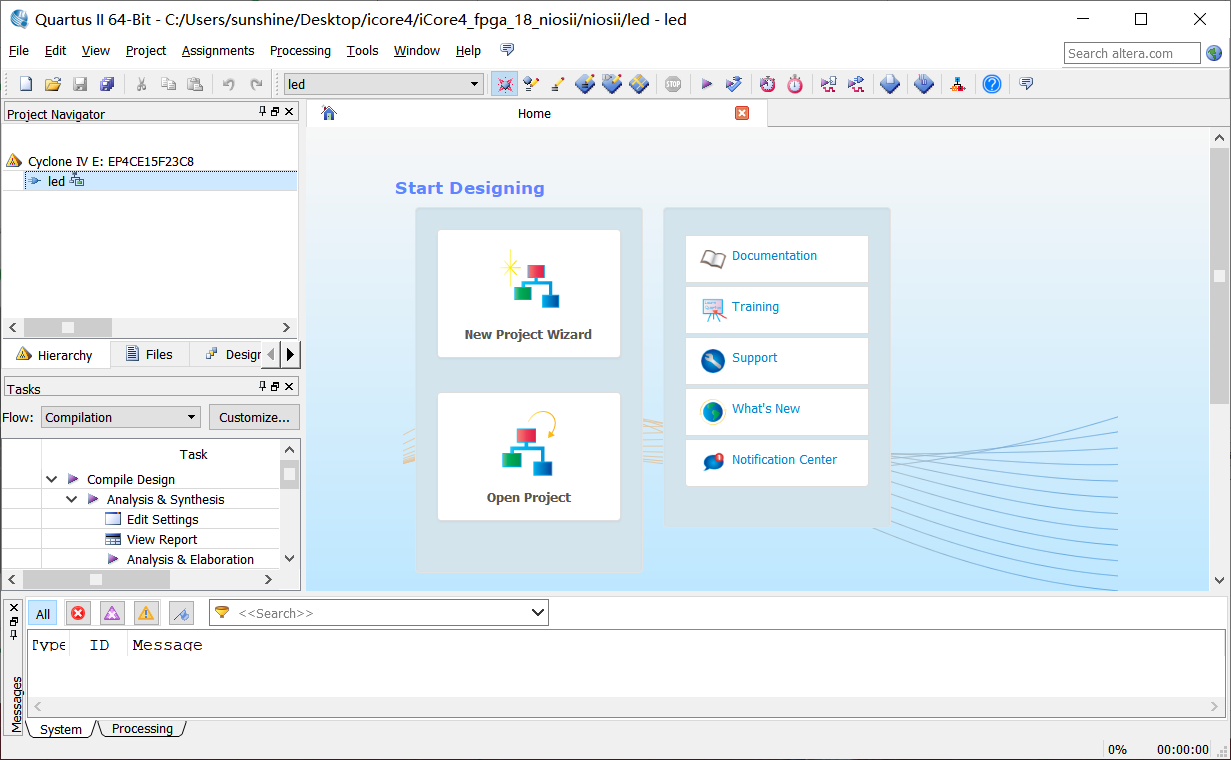

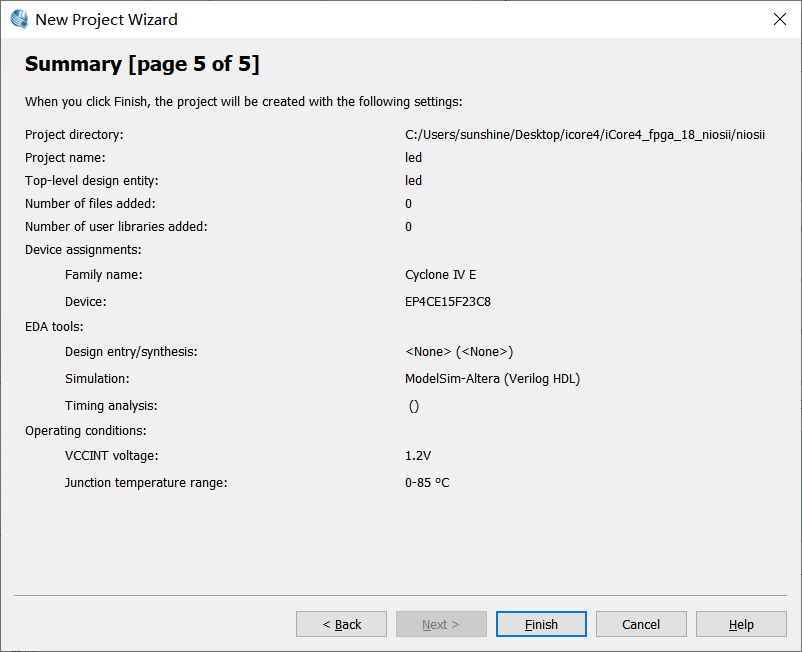

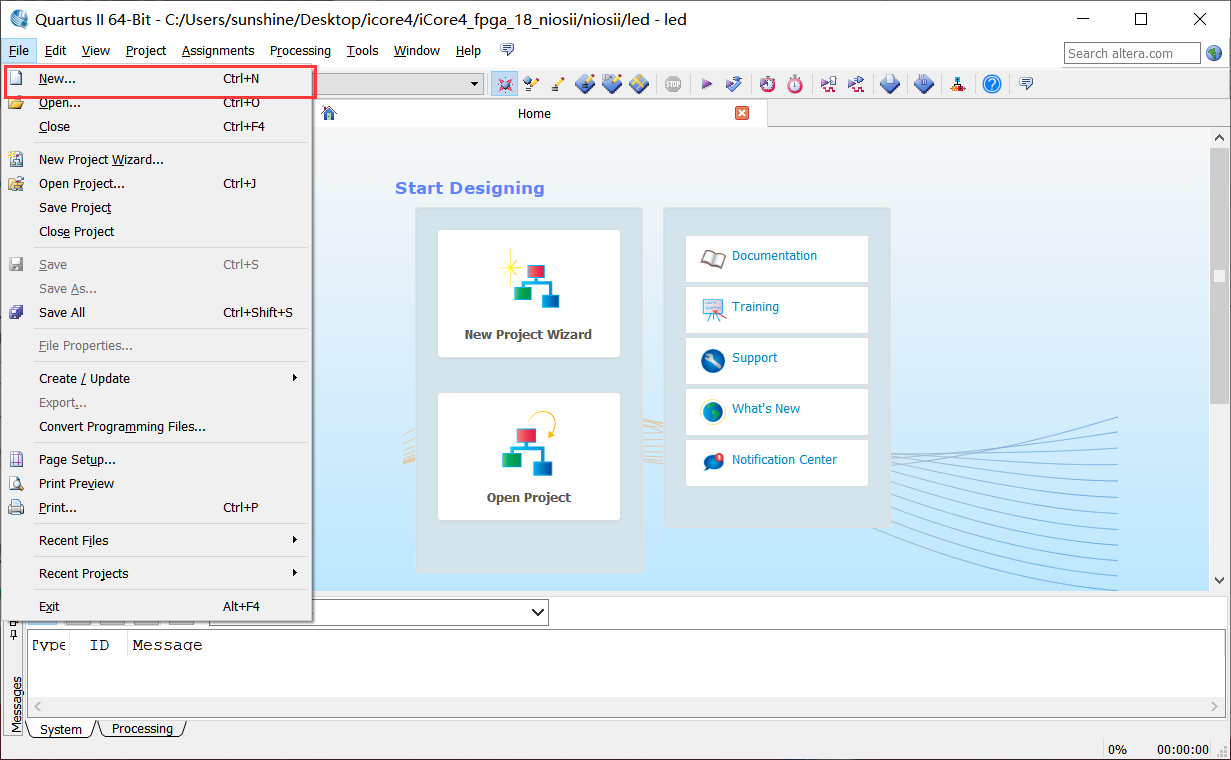

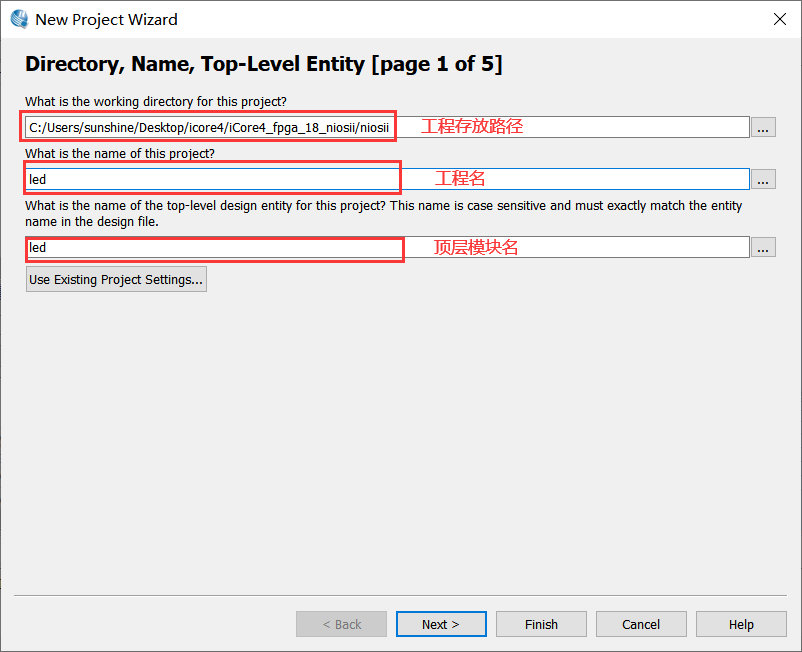

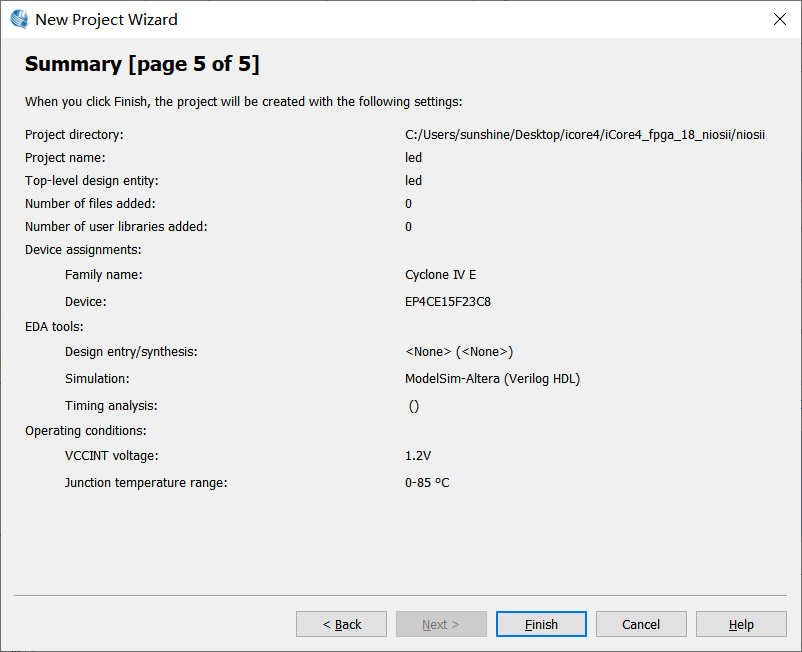

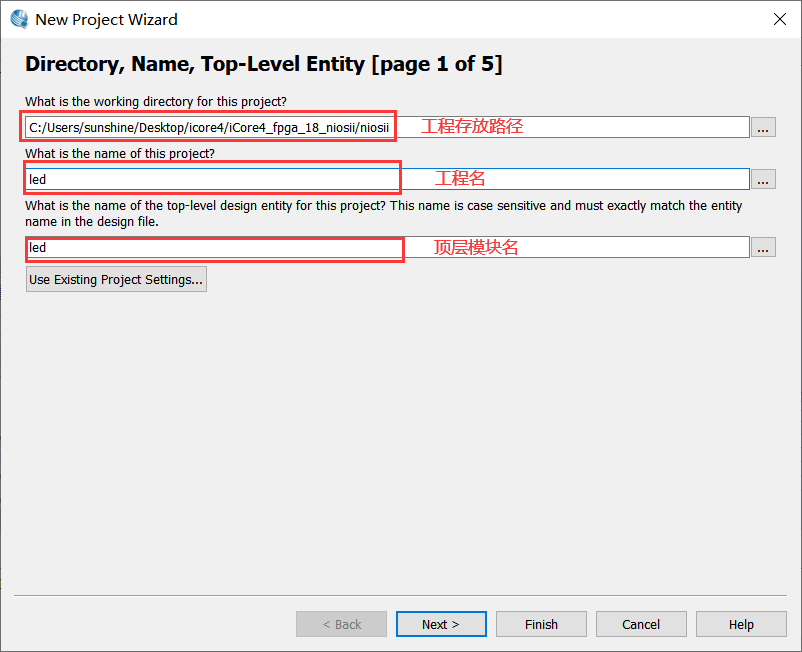

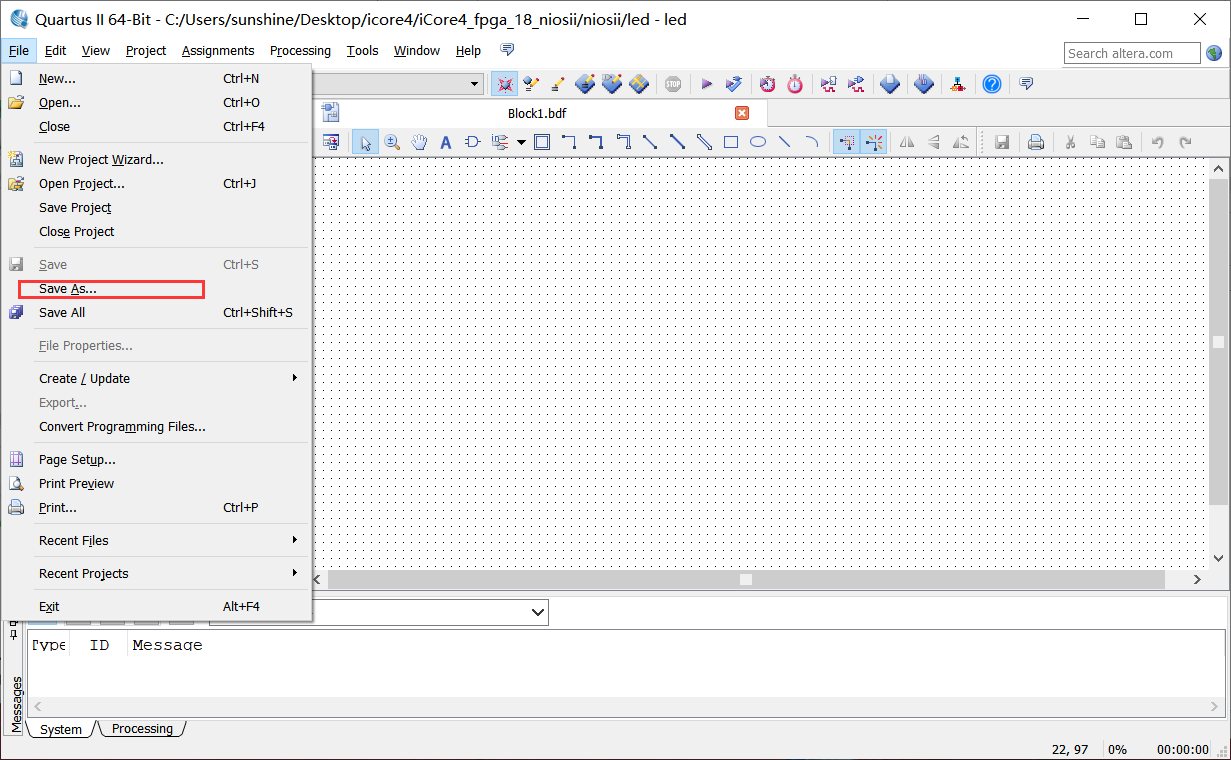

1、打开QuartusII新建工程。 2、按下图填写工程信息。然后点击Next。 3、直接点击Next 4、选择芯片系列和型号，CycloneIV E,封装为FBGA，引脚数为484，速度等级为8，芯片具体型号选择为EP4CE15F23C8。如下图，然后点击Next。 5、按下图选择仿真工具，然后Next。 6、这一步显示新建工程的一些信息摘要，点击Finish完成。 7、至此一个新的工程就建立好了，但工程是空的，还需加入文件，接下来来建立顶层设计文件。 8、点击菜单栏→New。 9、在弹出的对话窗中选择Block Diagram/Schematic File,然后点击OK。 10、在QuartusII主界面中出现Block1.bdf文件，如下图。 11、点击Save As保存。 12、使用默认名字保存即可。 至此，QuartusII工程和顶层设计文件都已建立完成，接着设计nios软核。

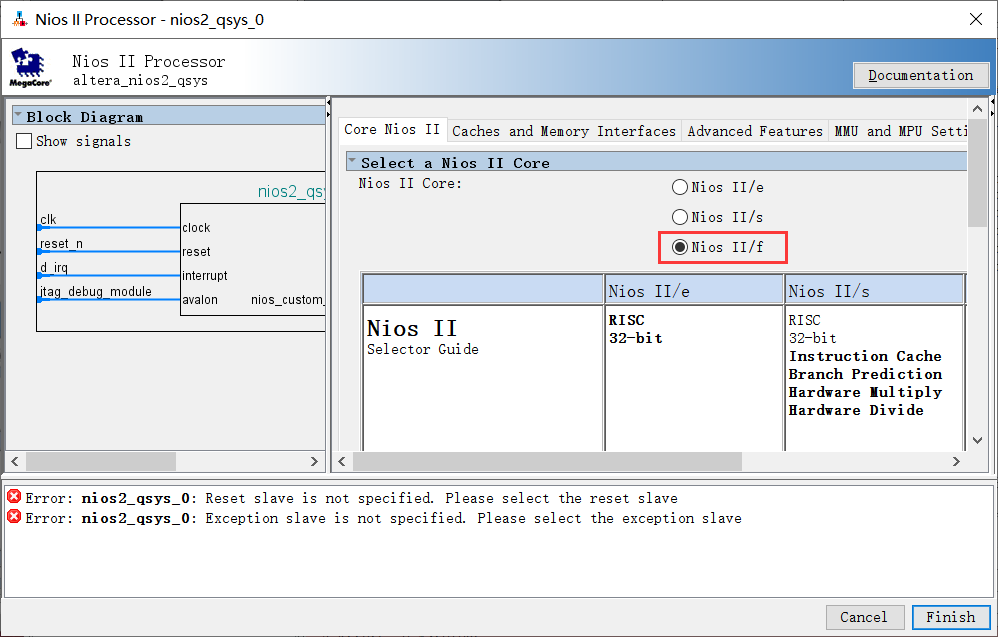

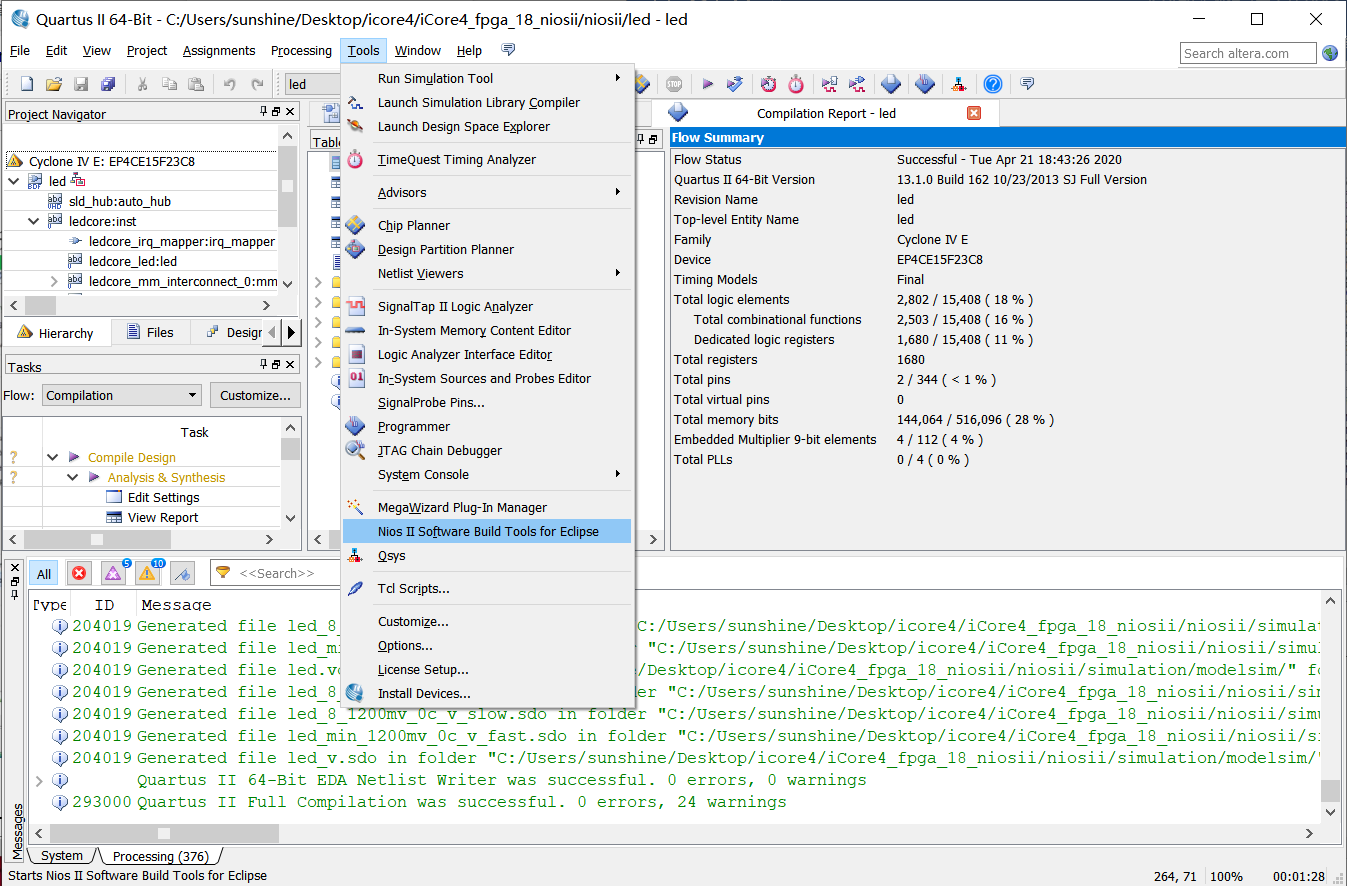

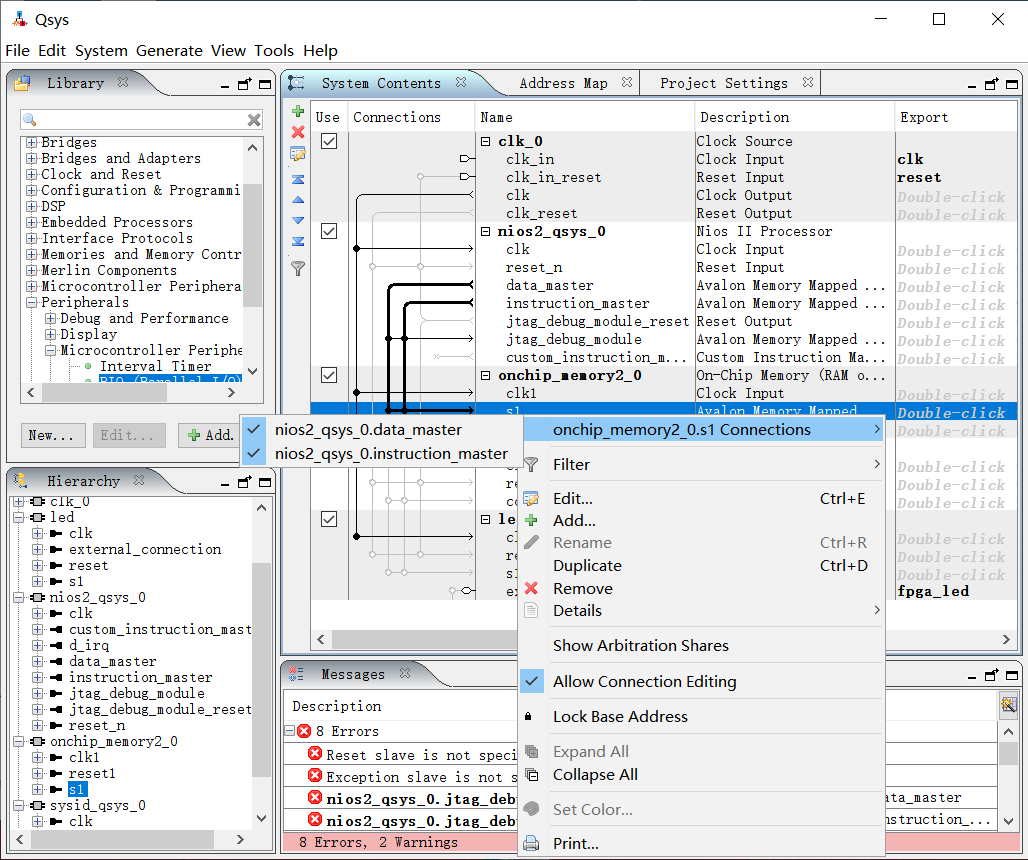

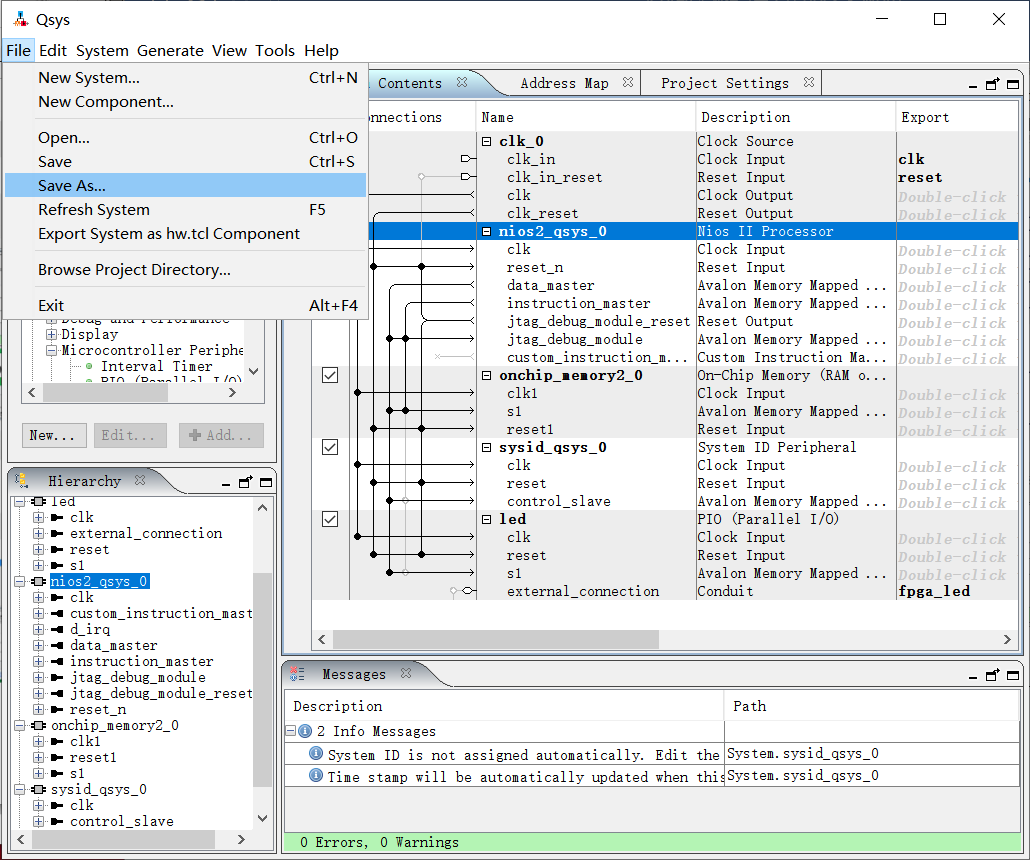

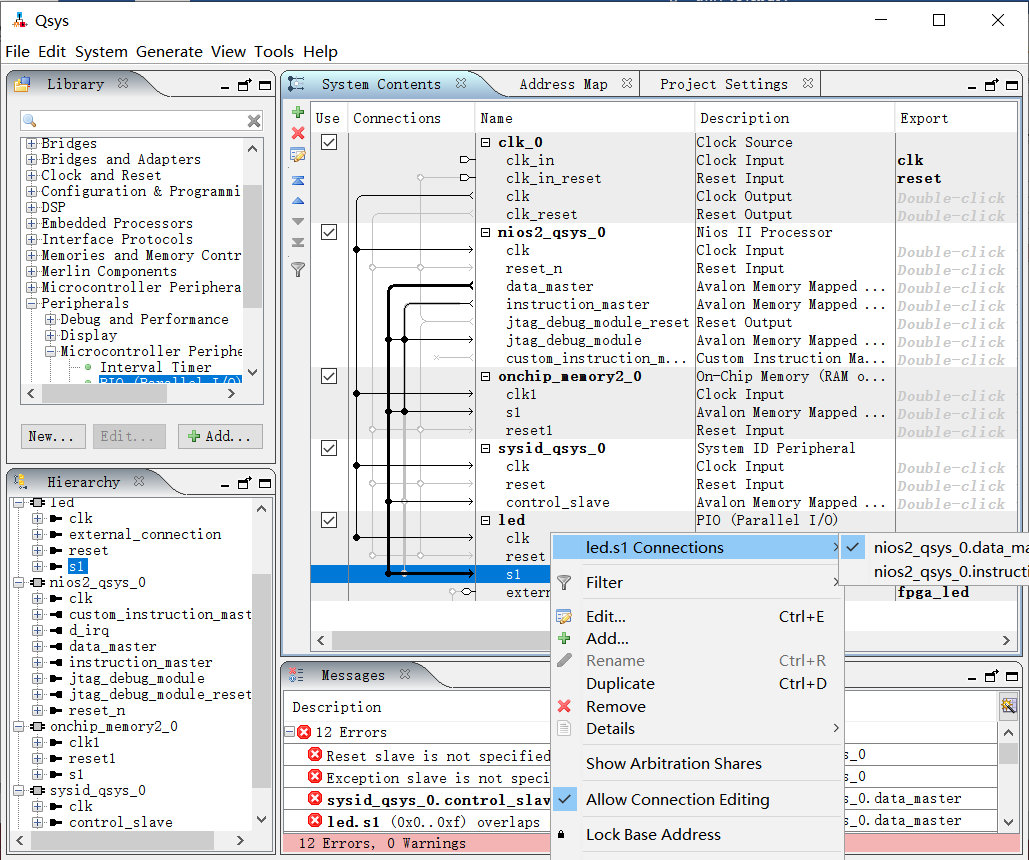

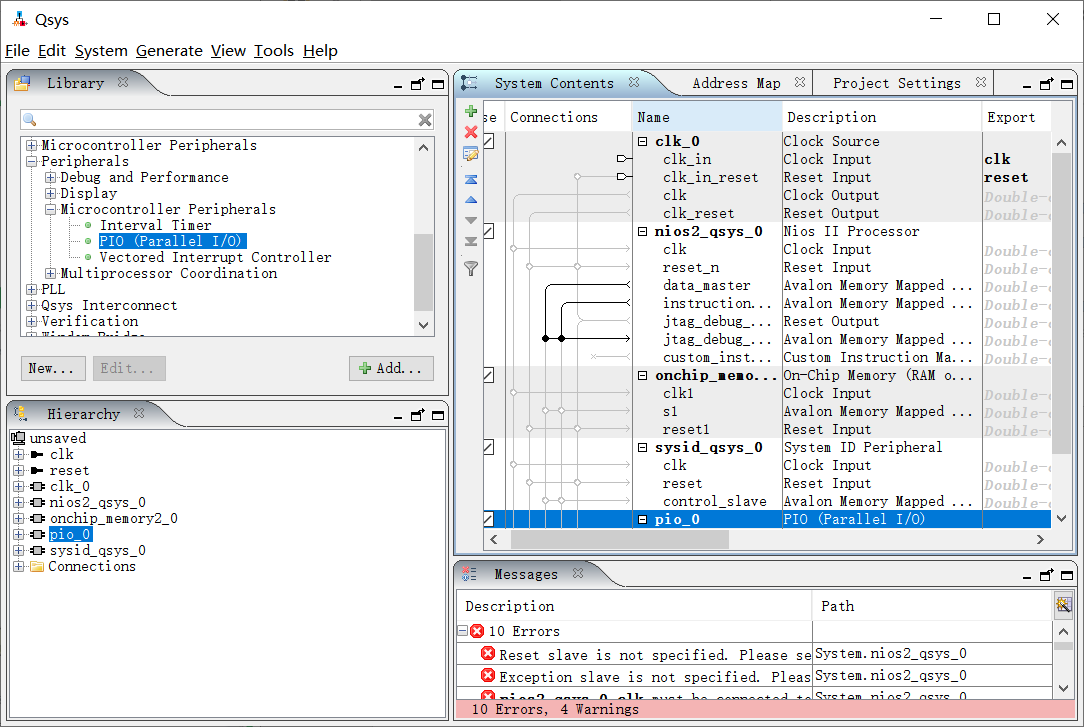

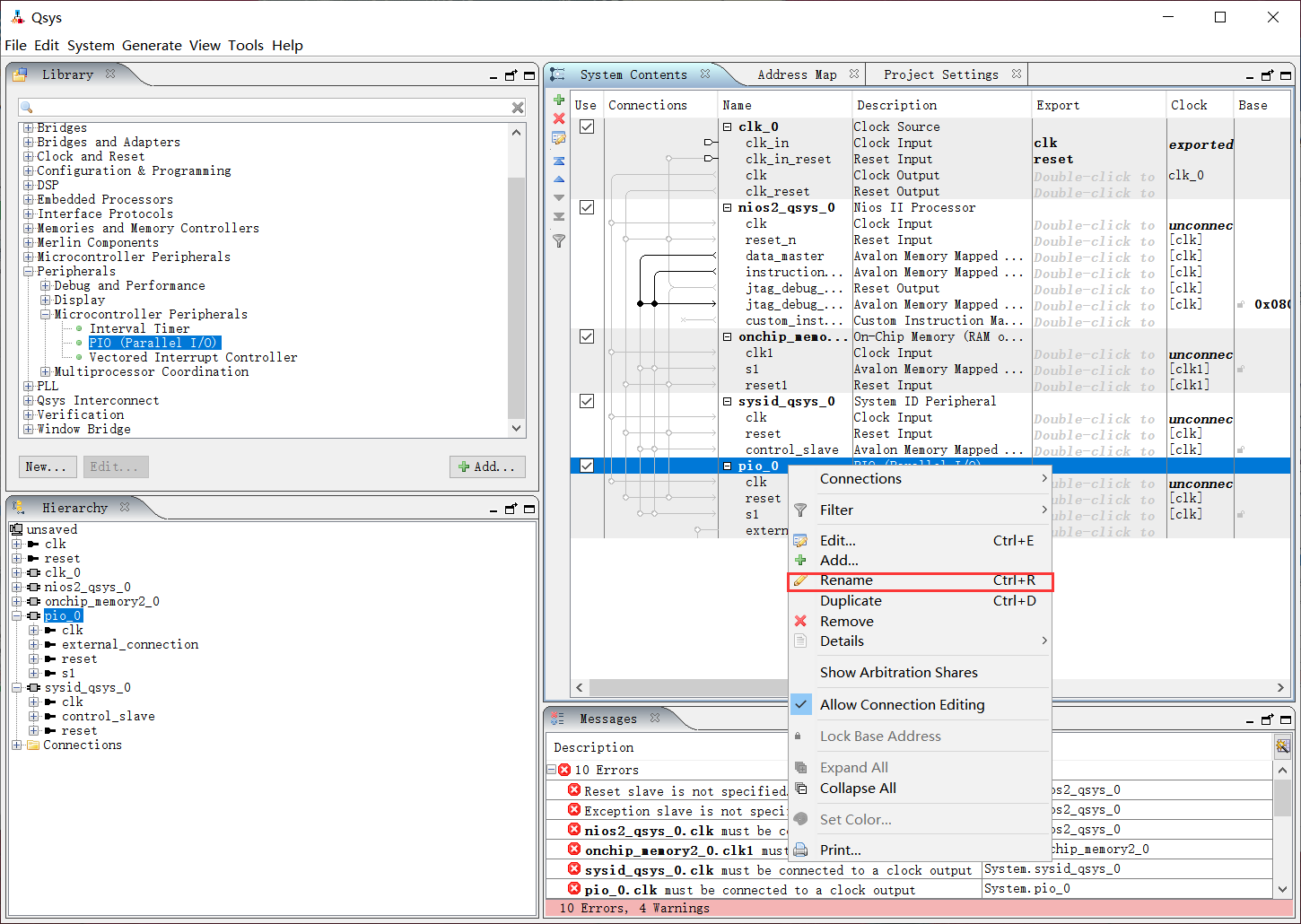

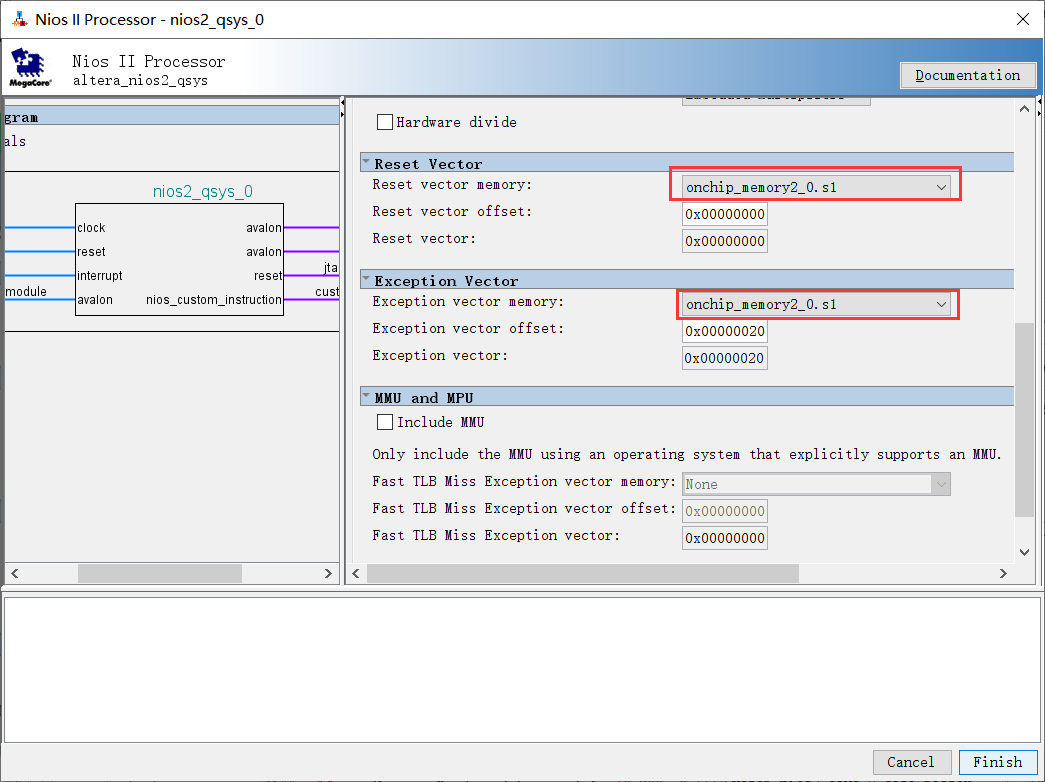

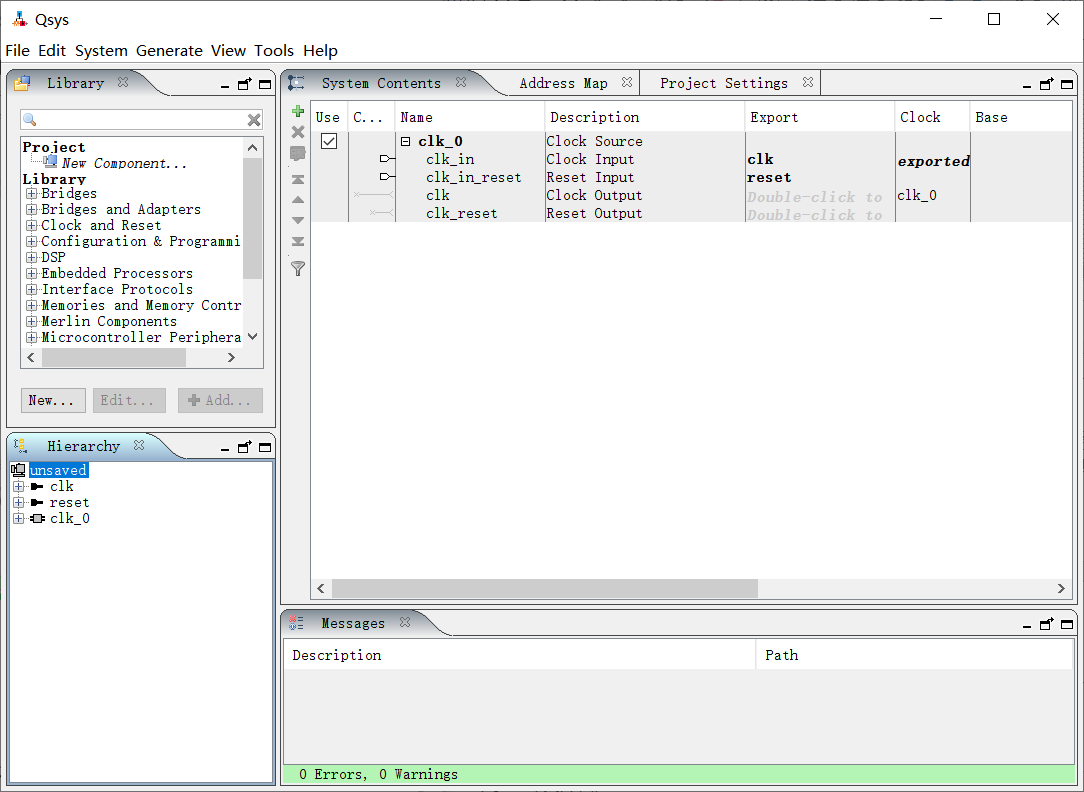

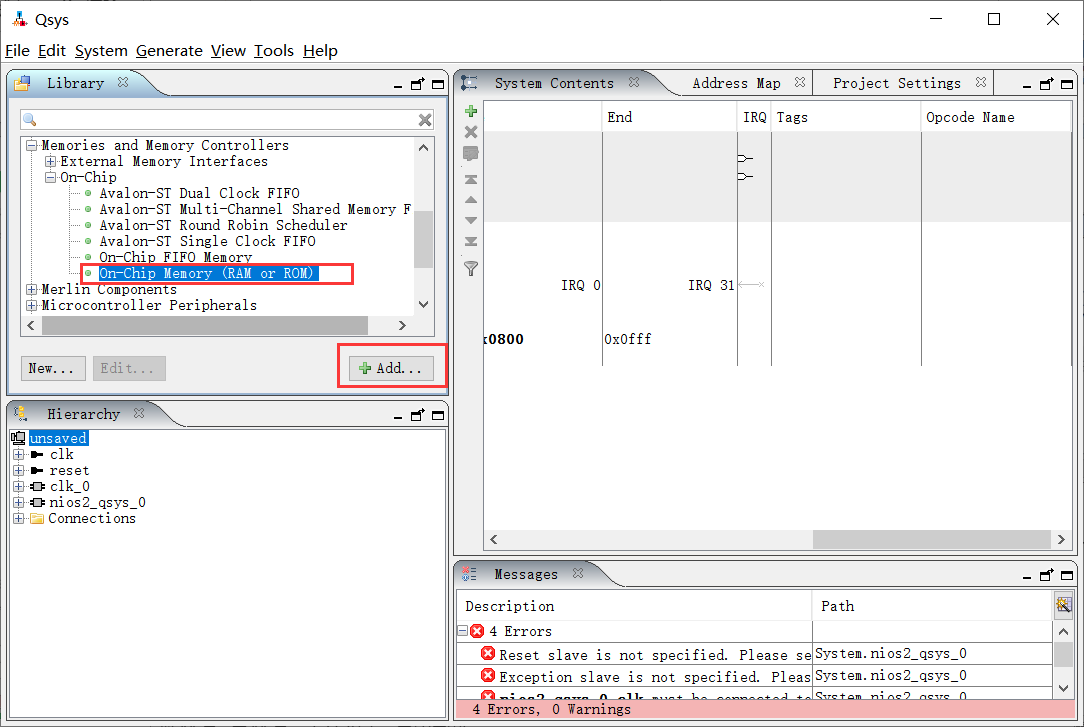

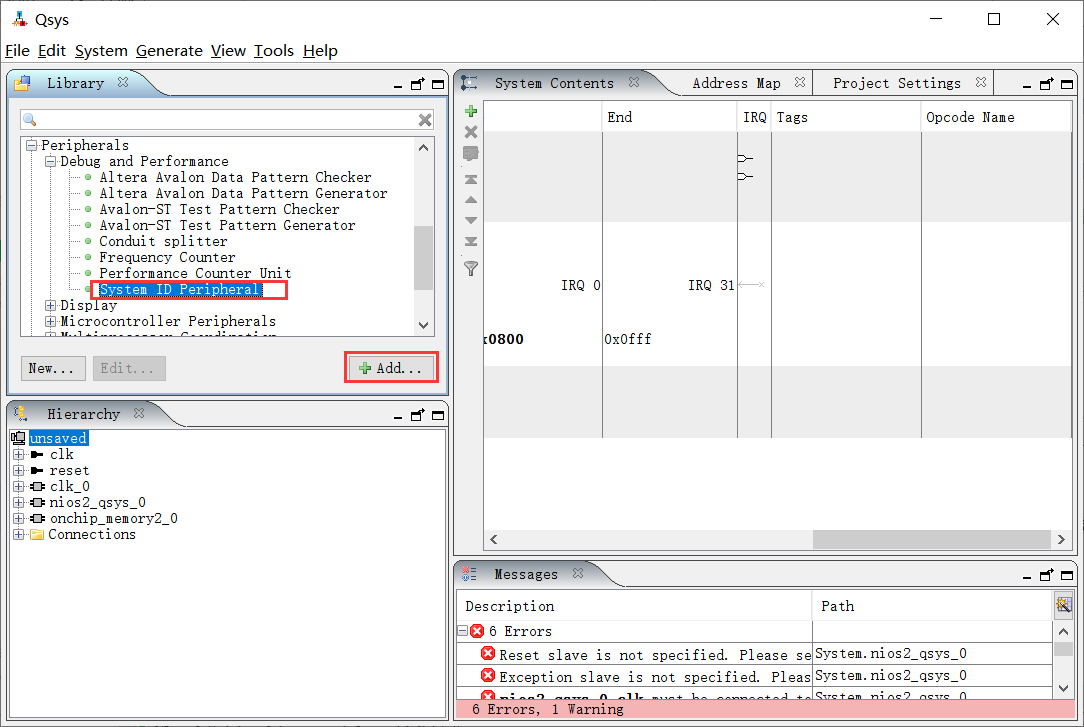

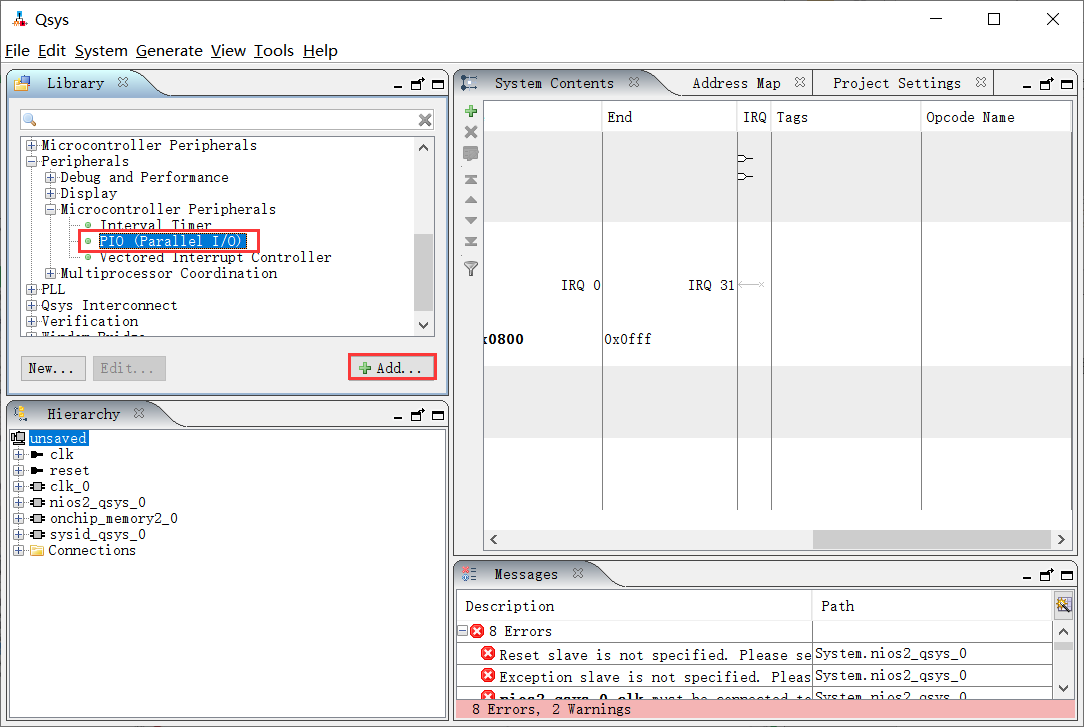

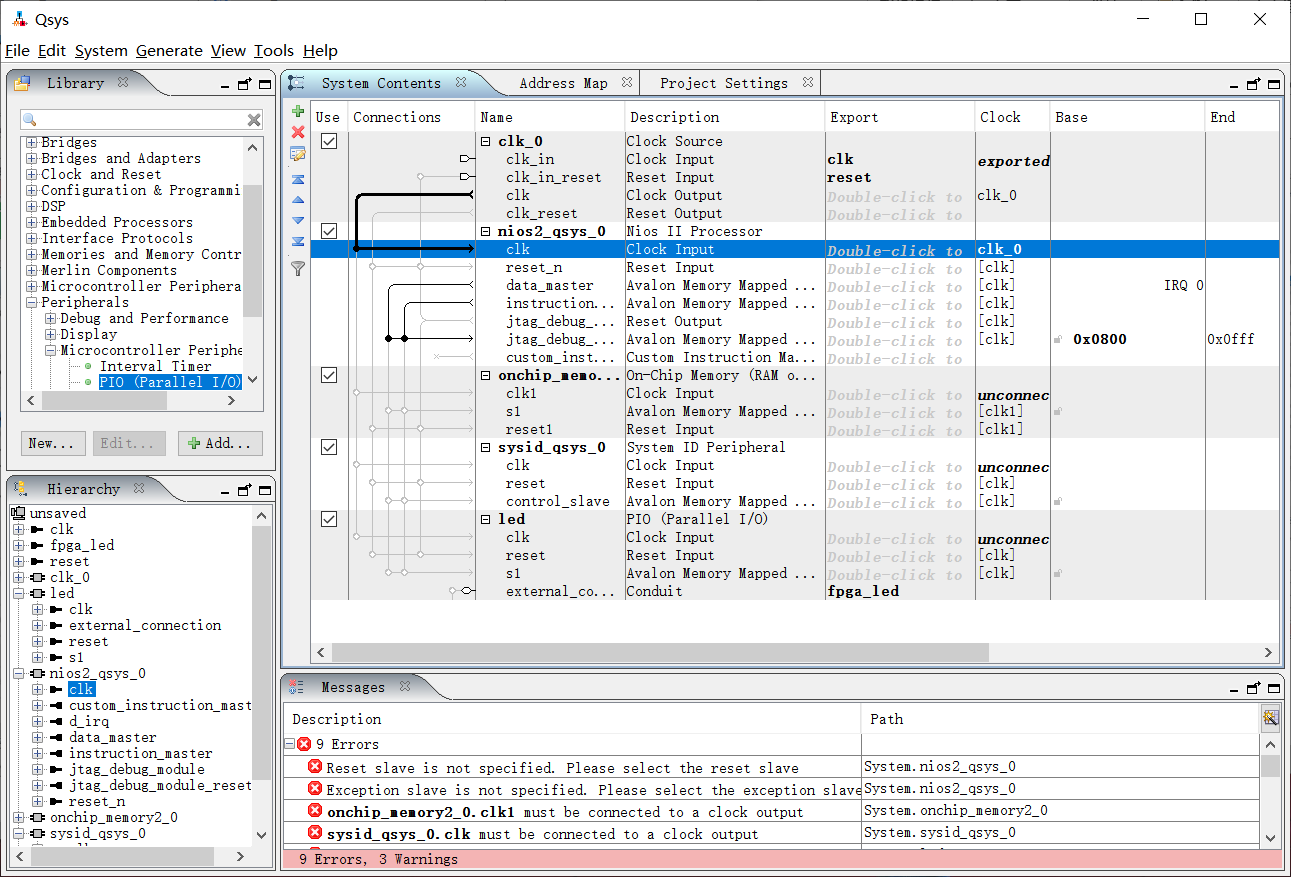

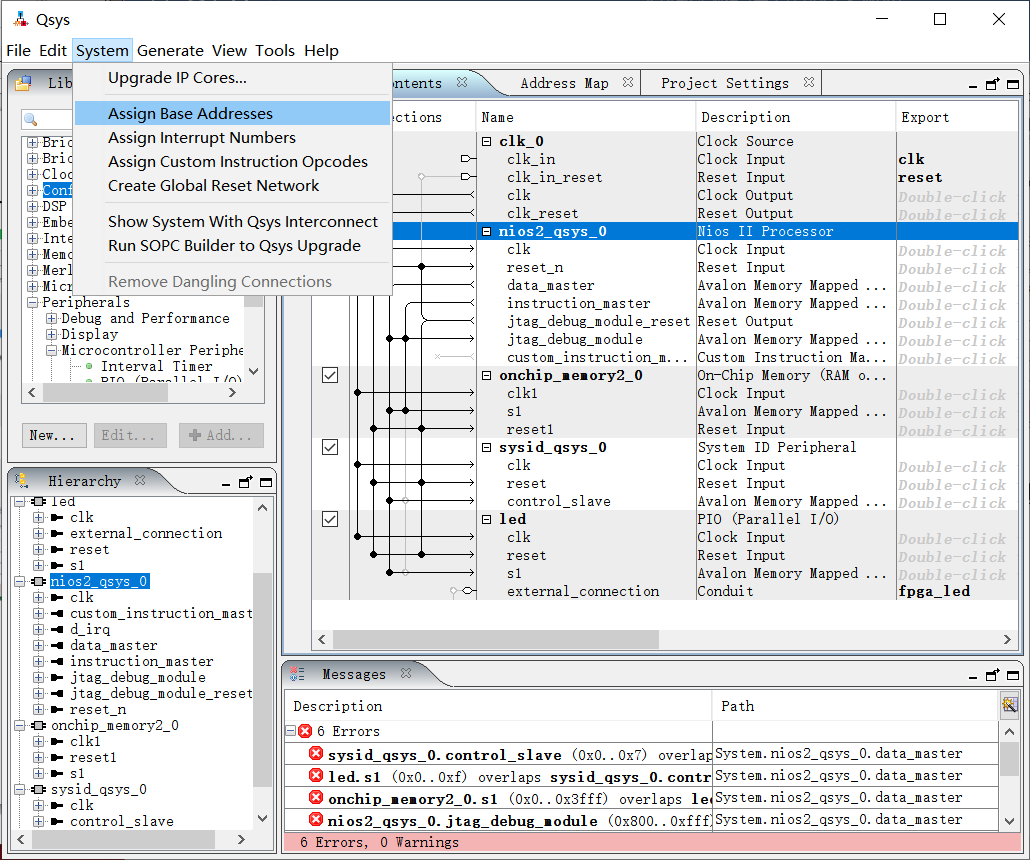

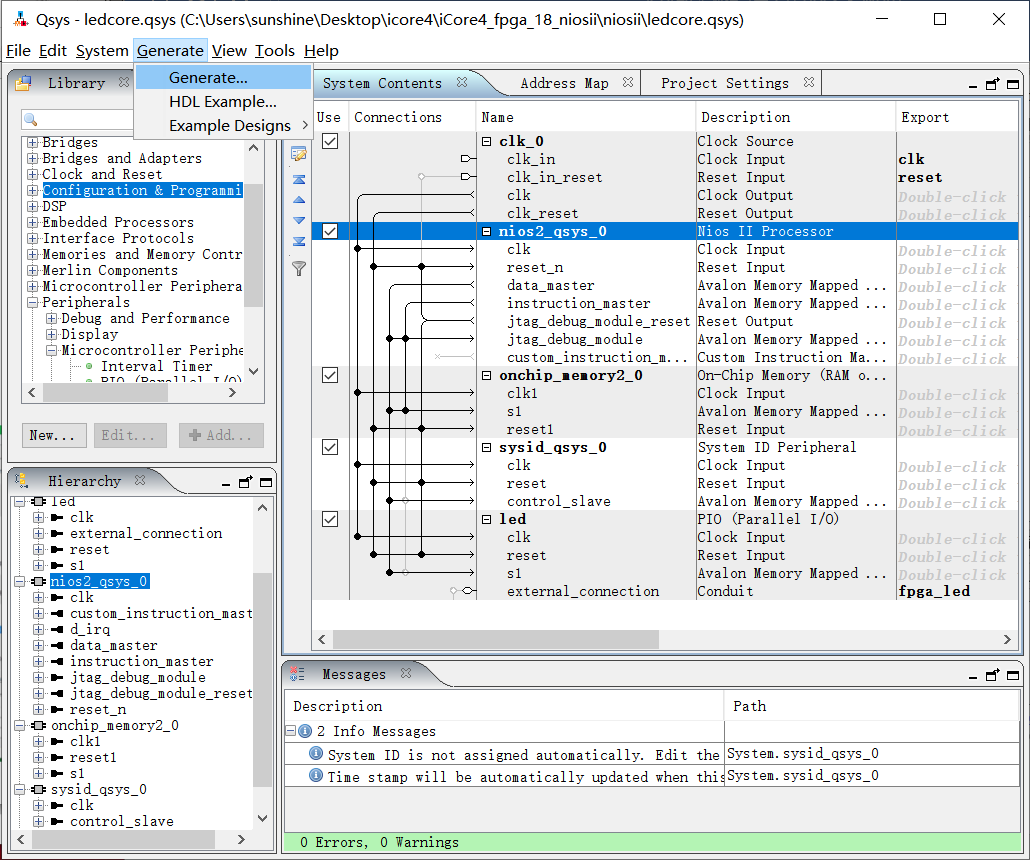

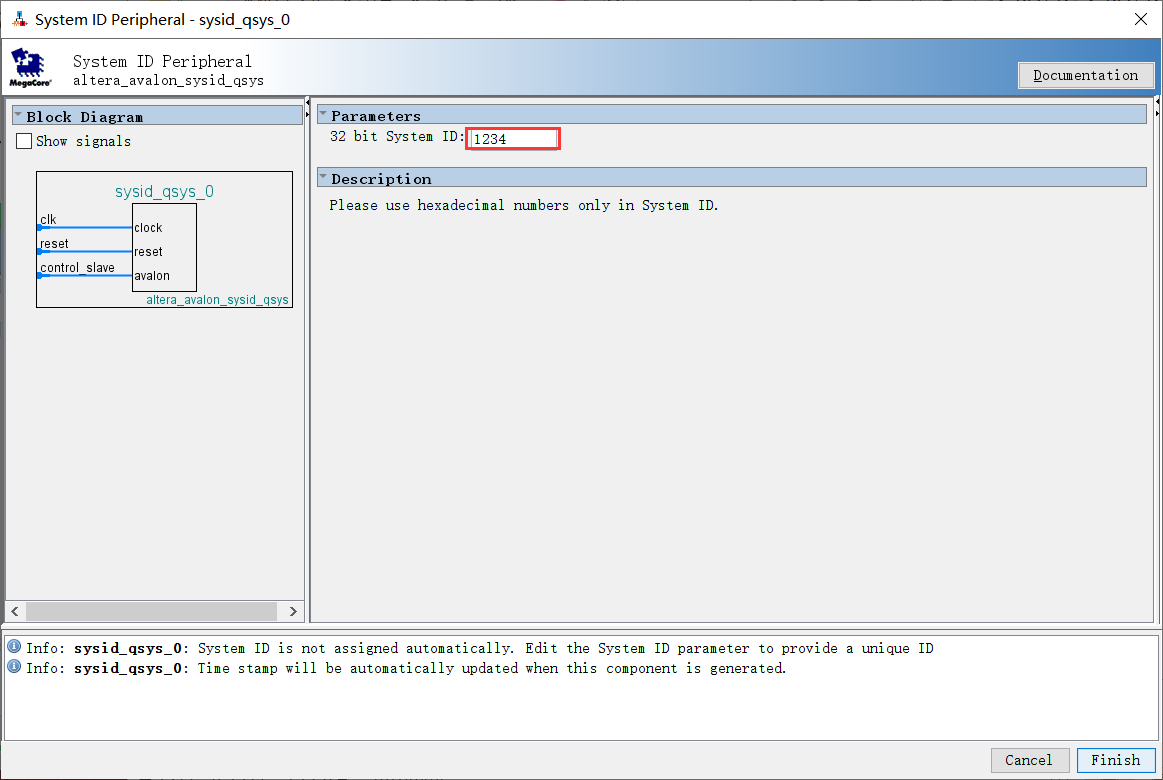

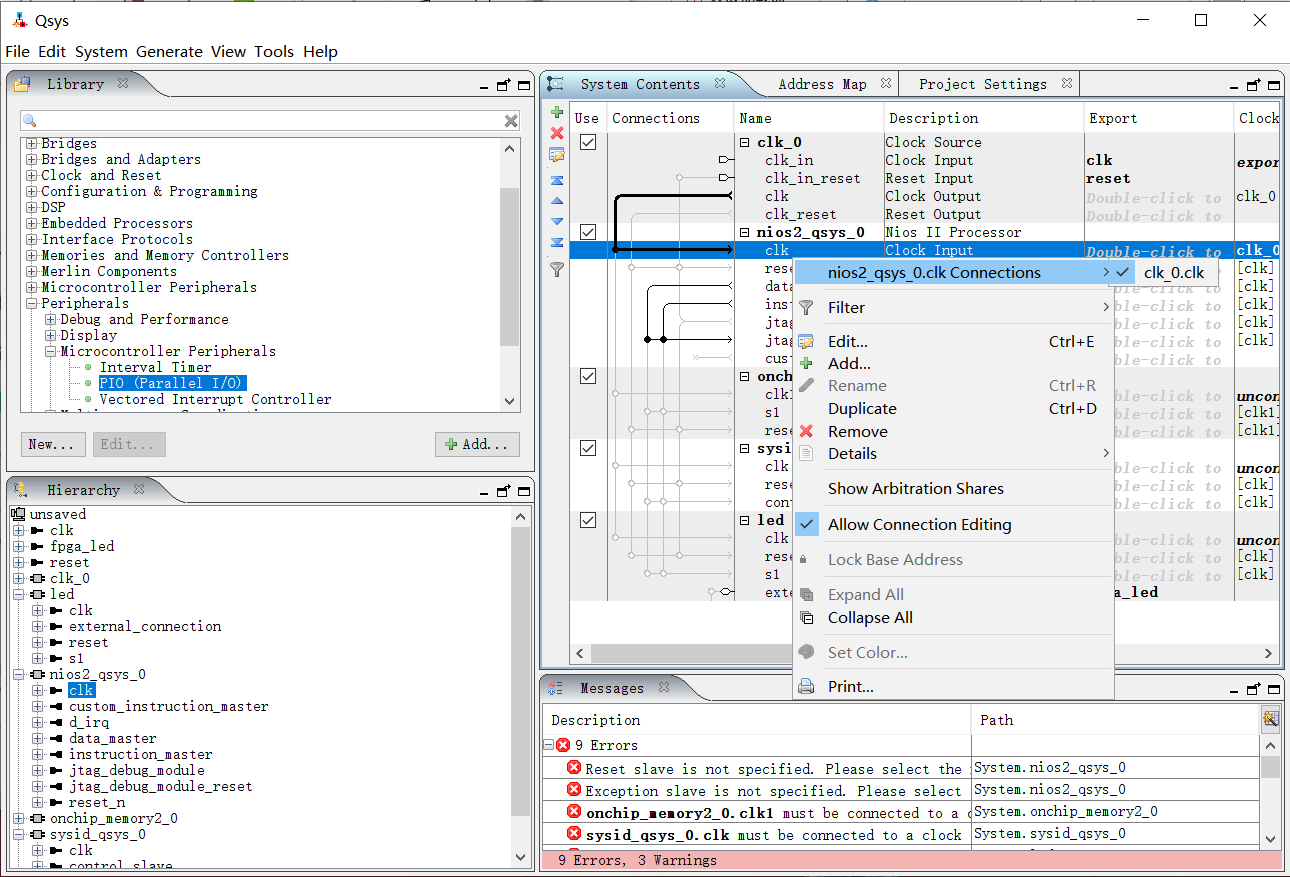

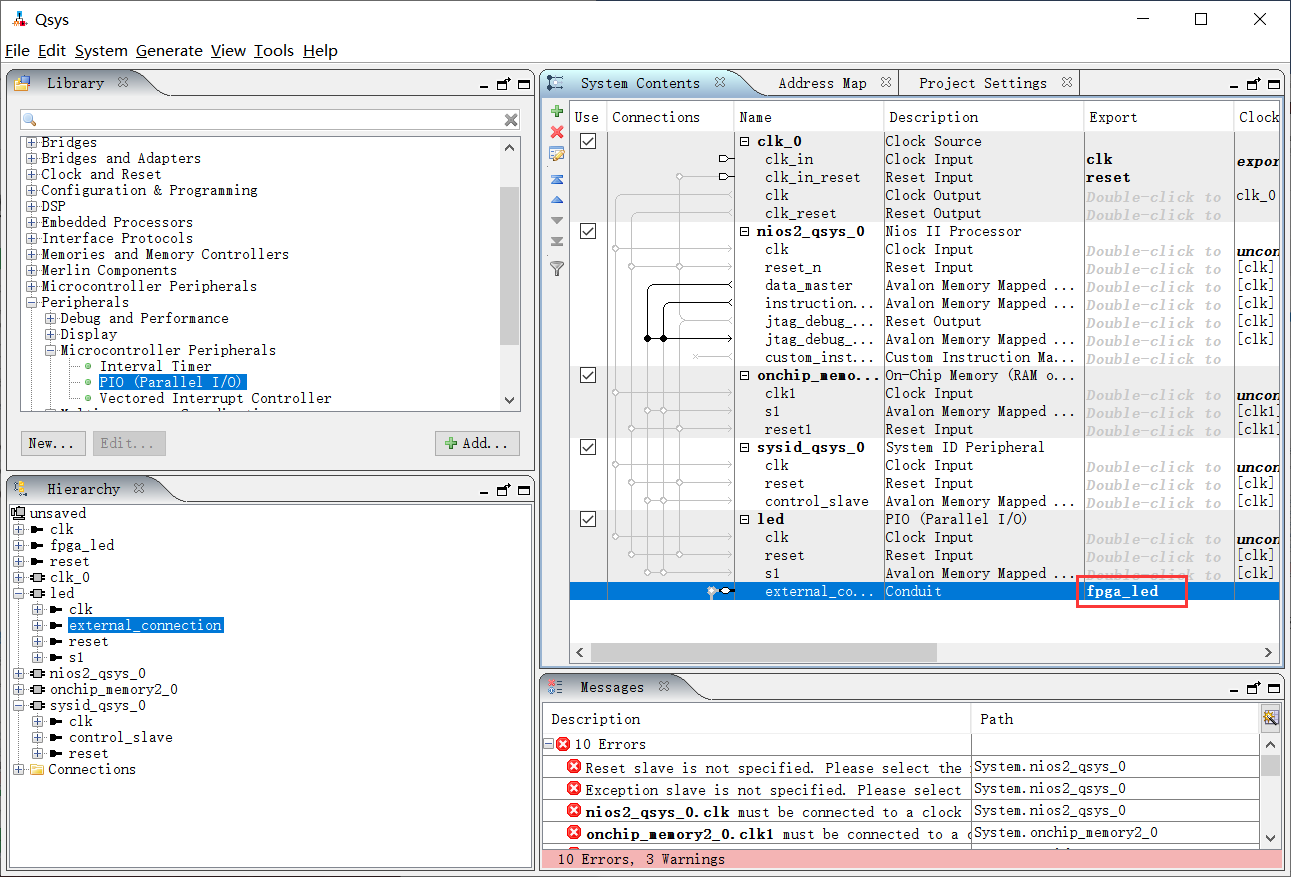

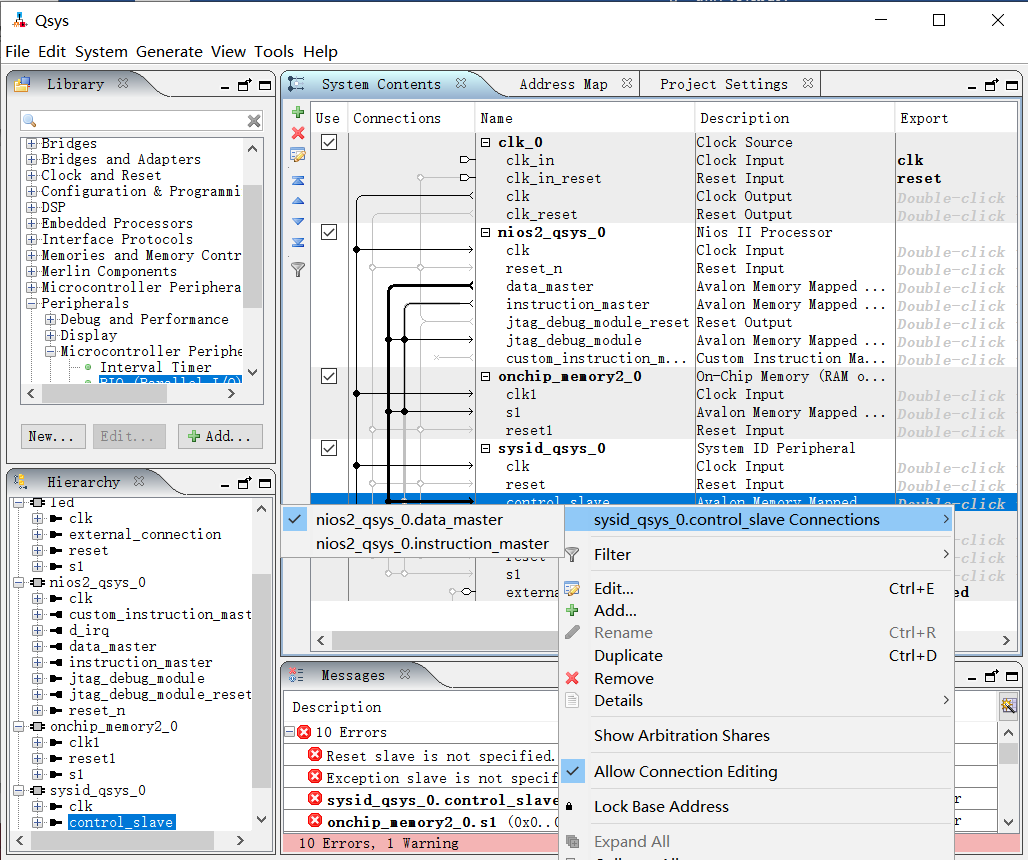

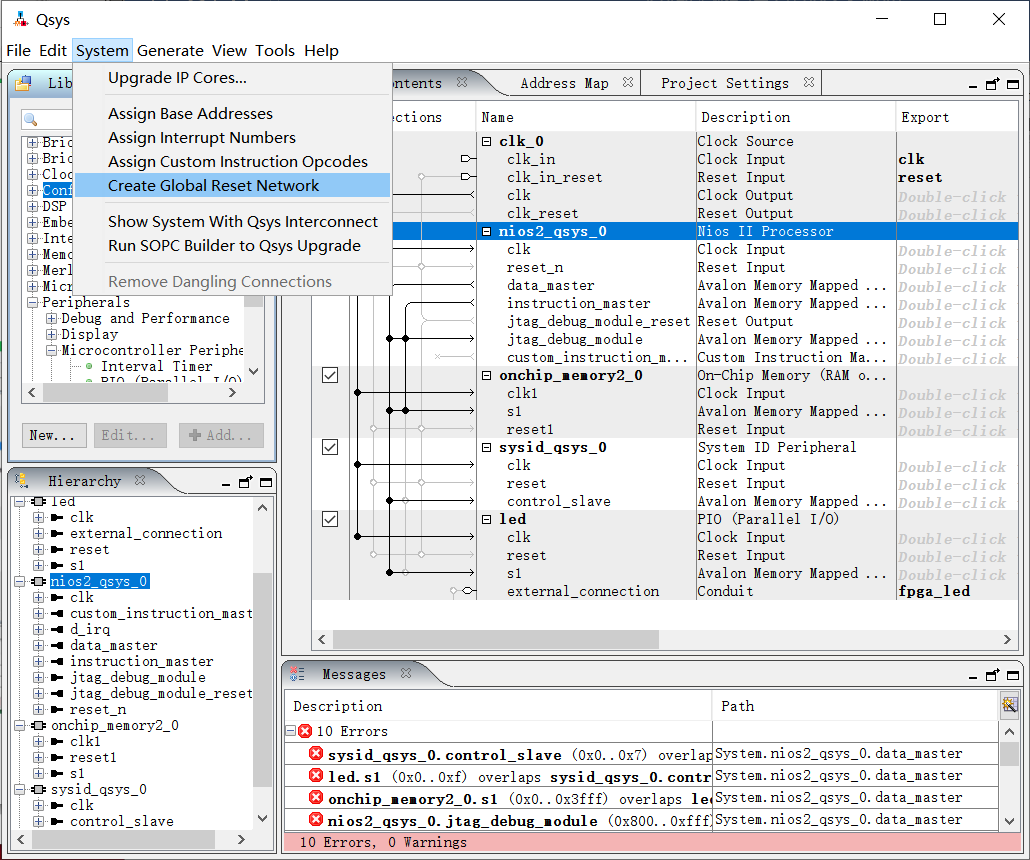

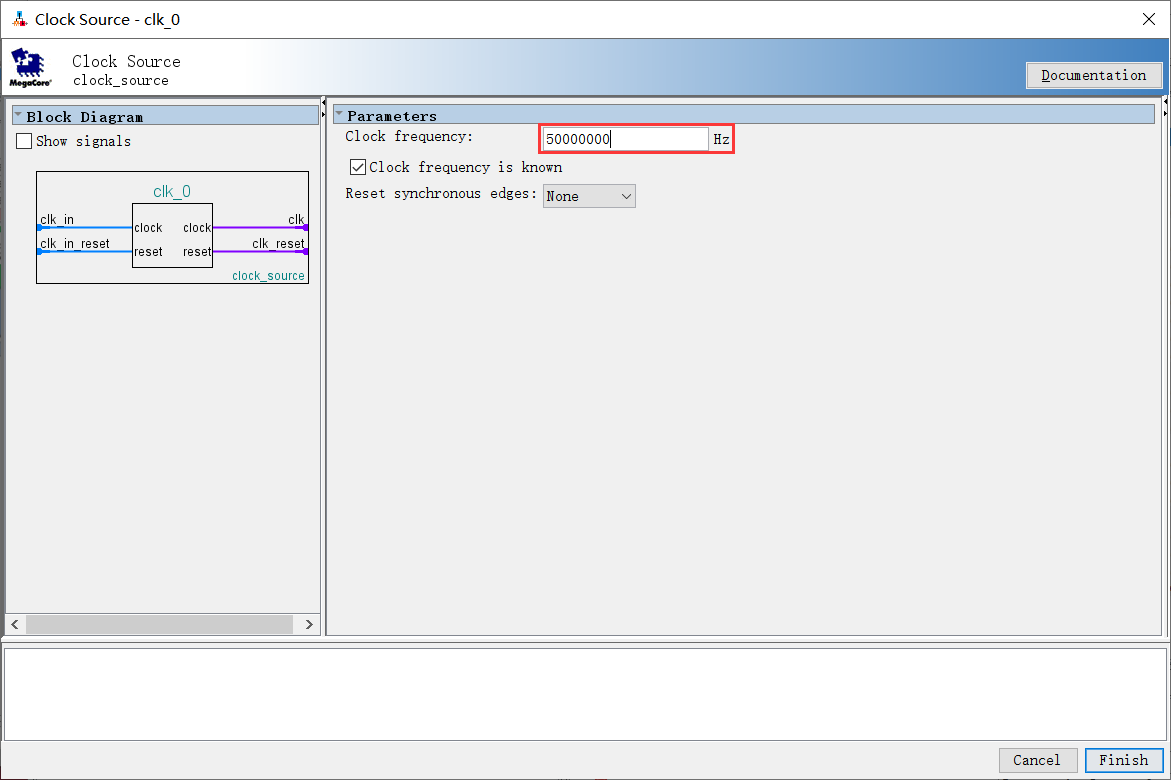

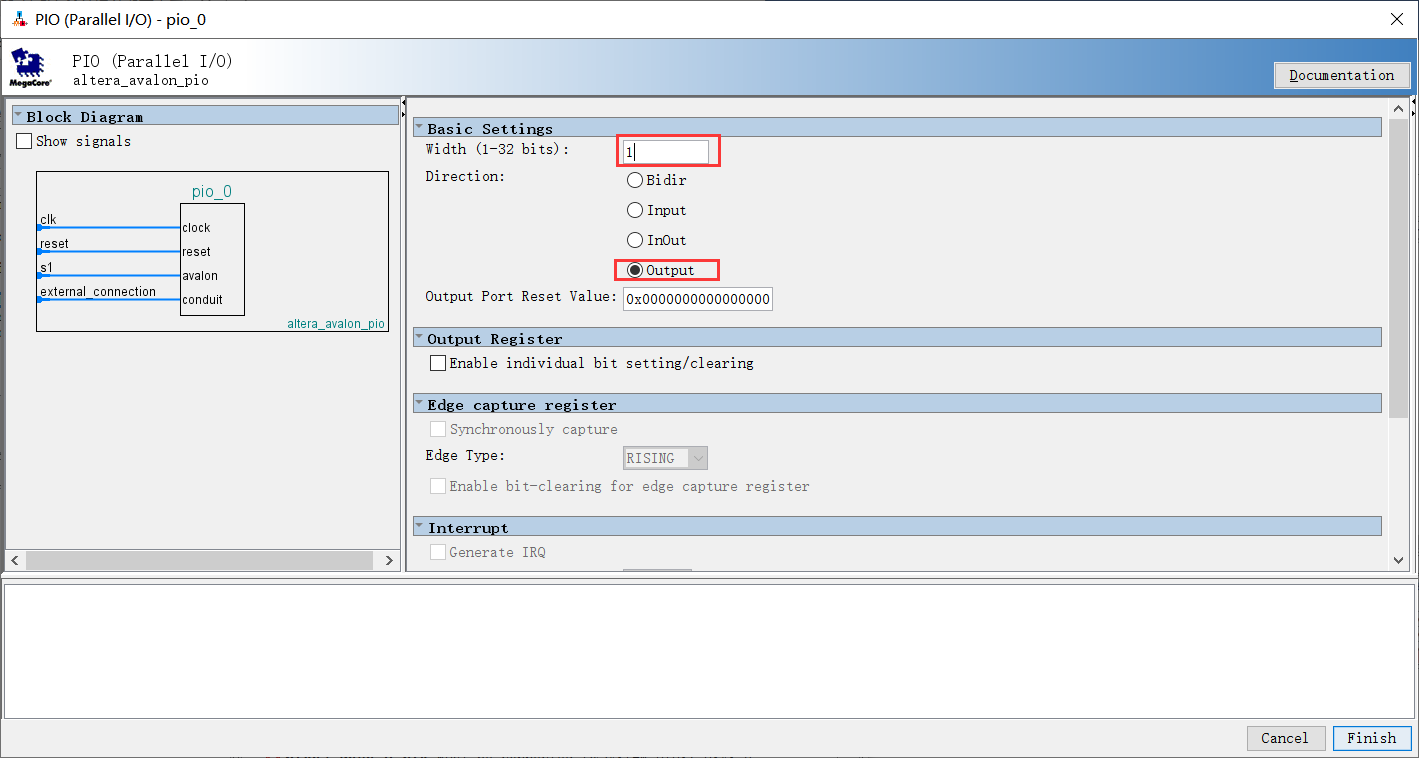

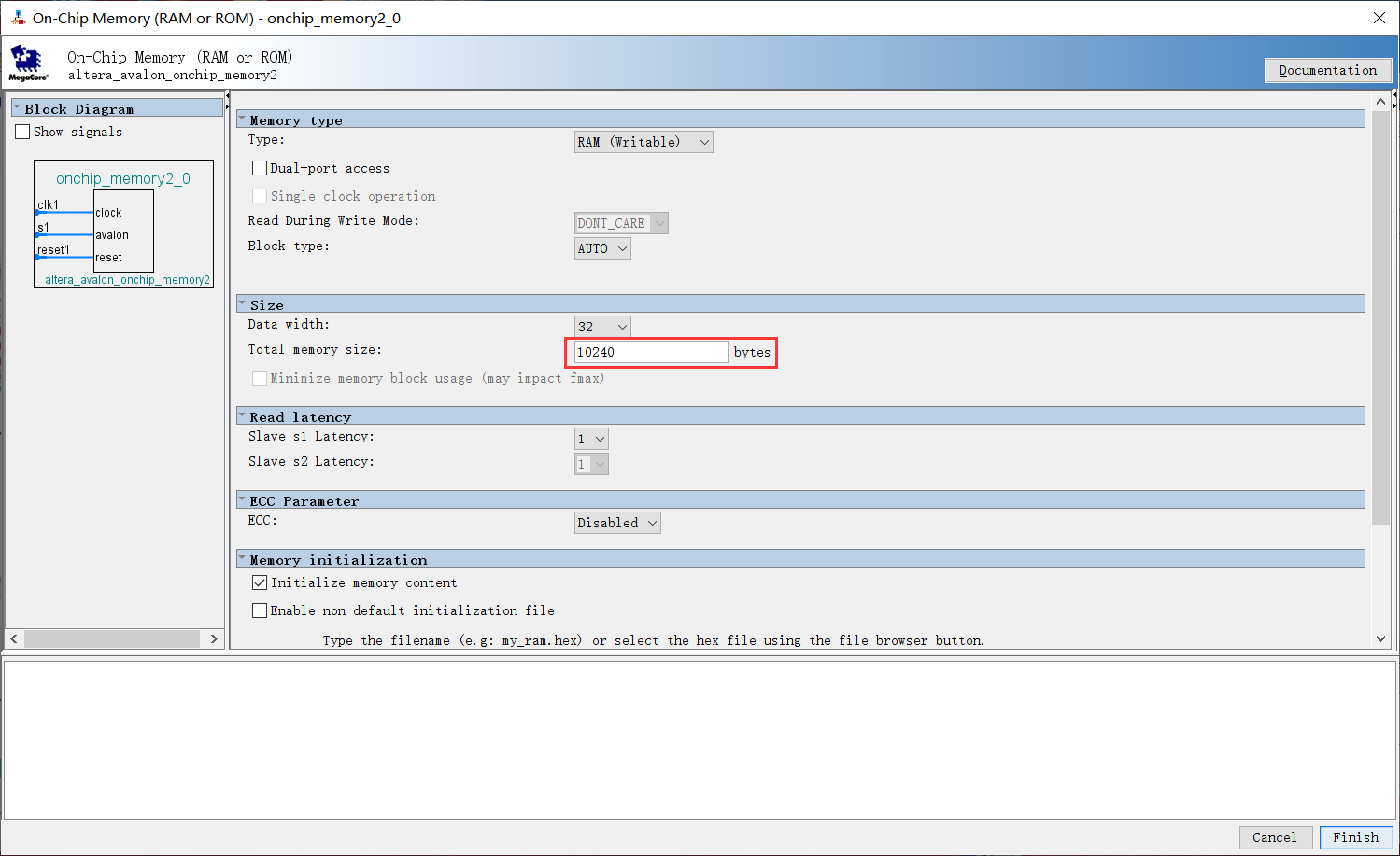

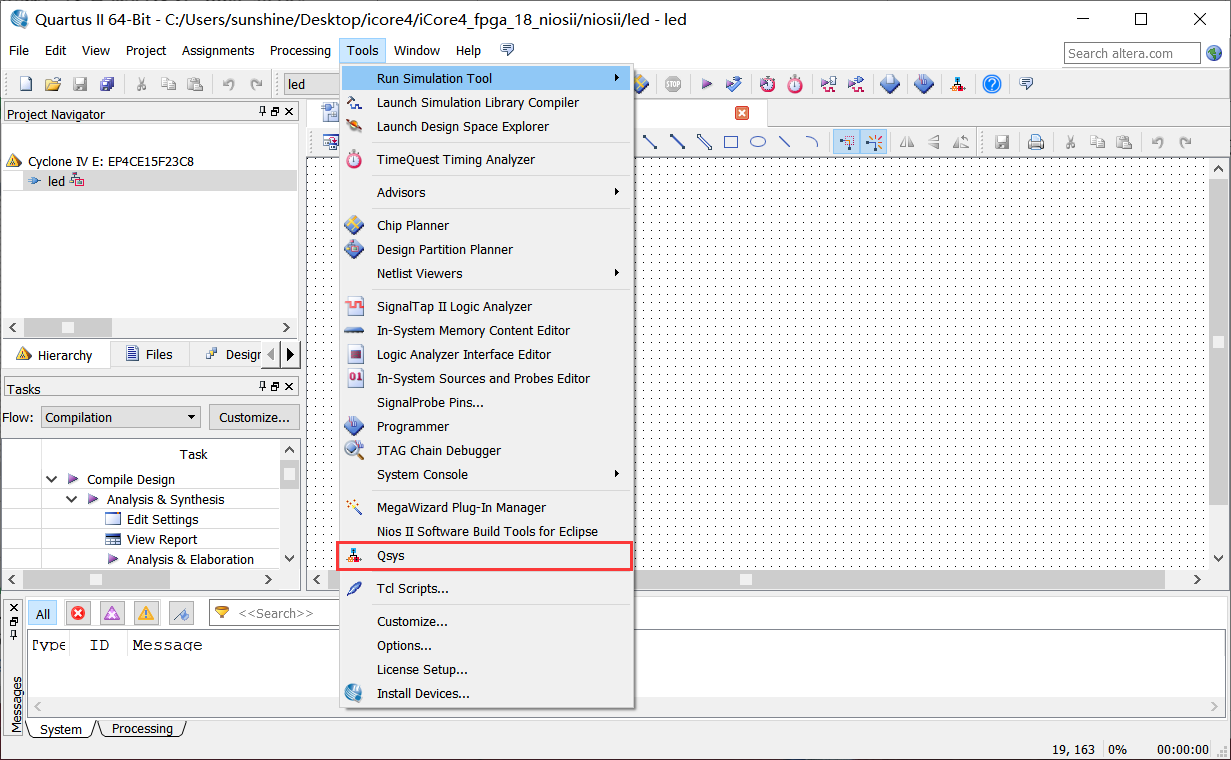

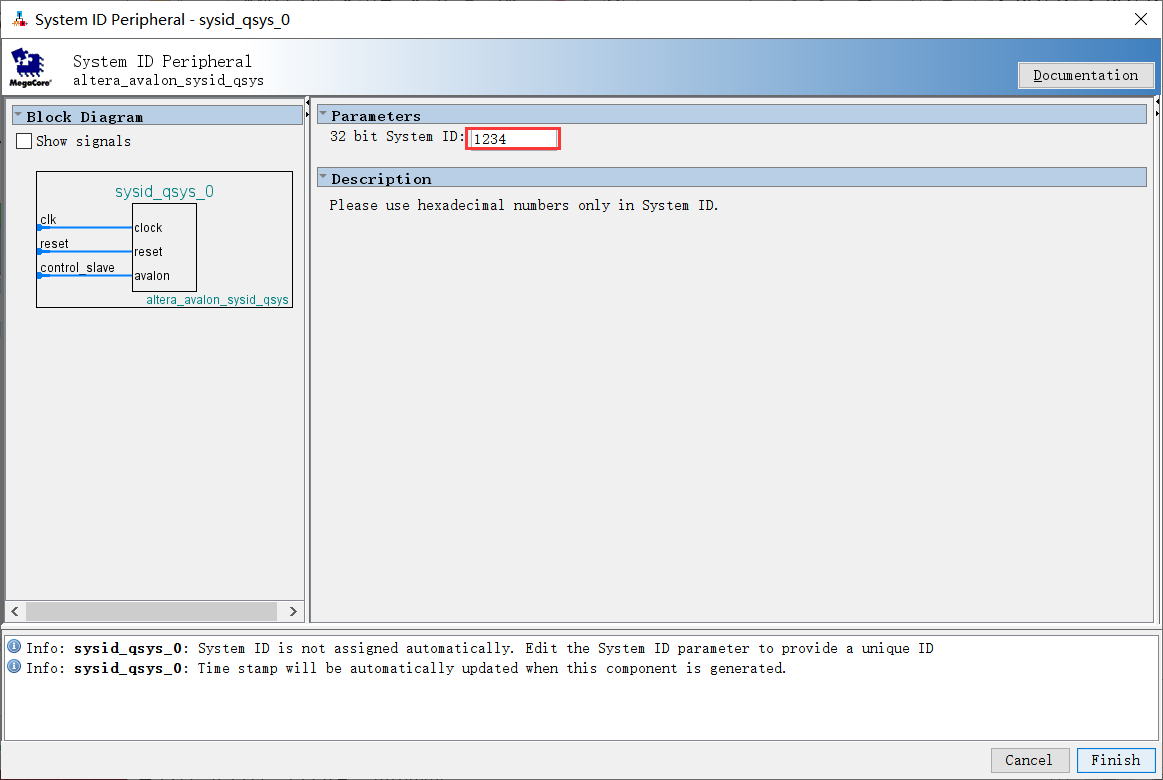

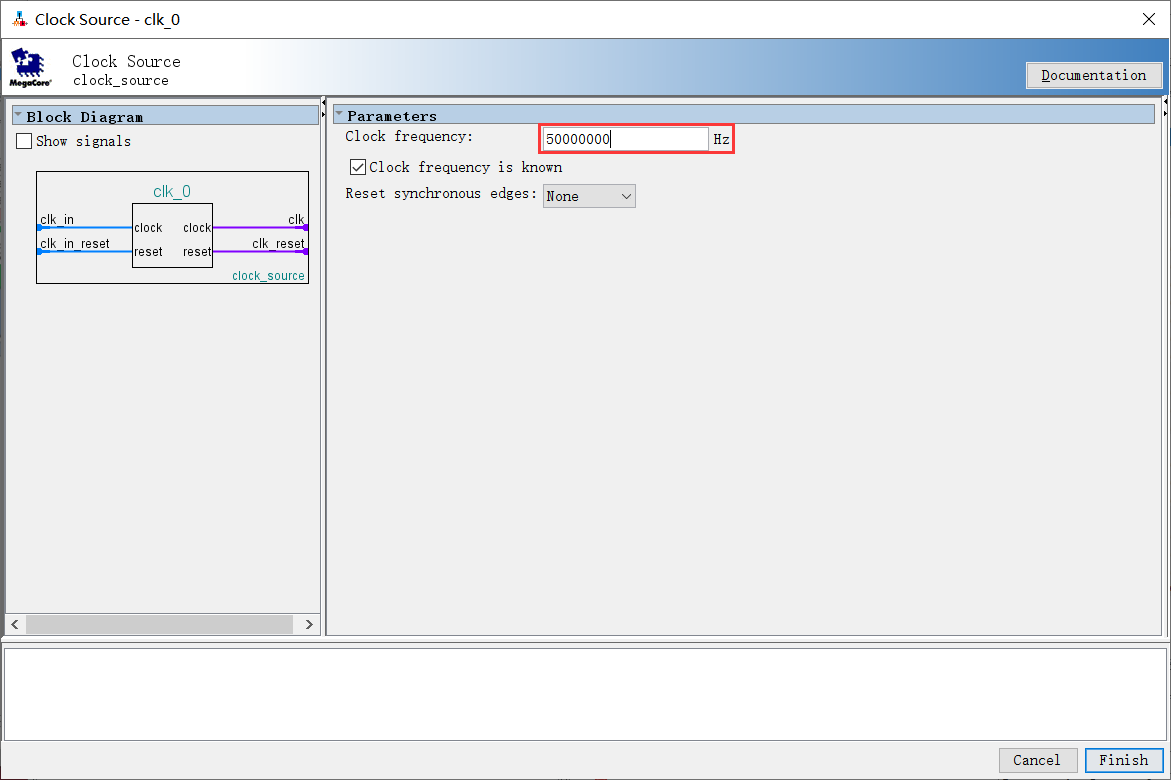

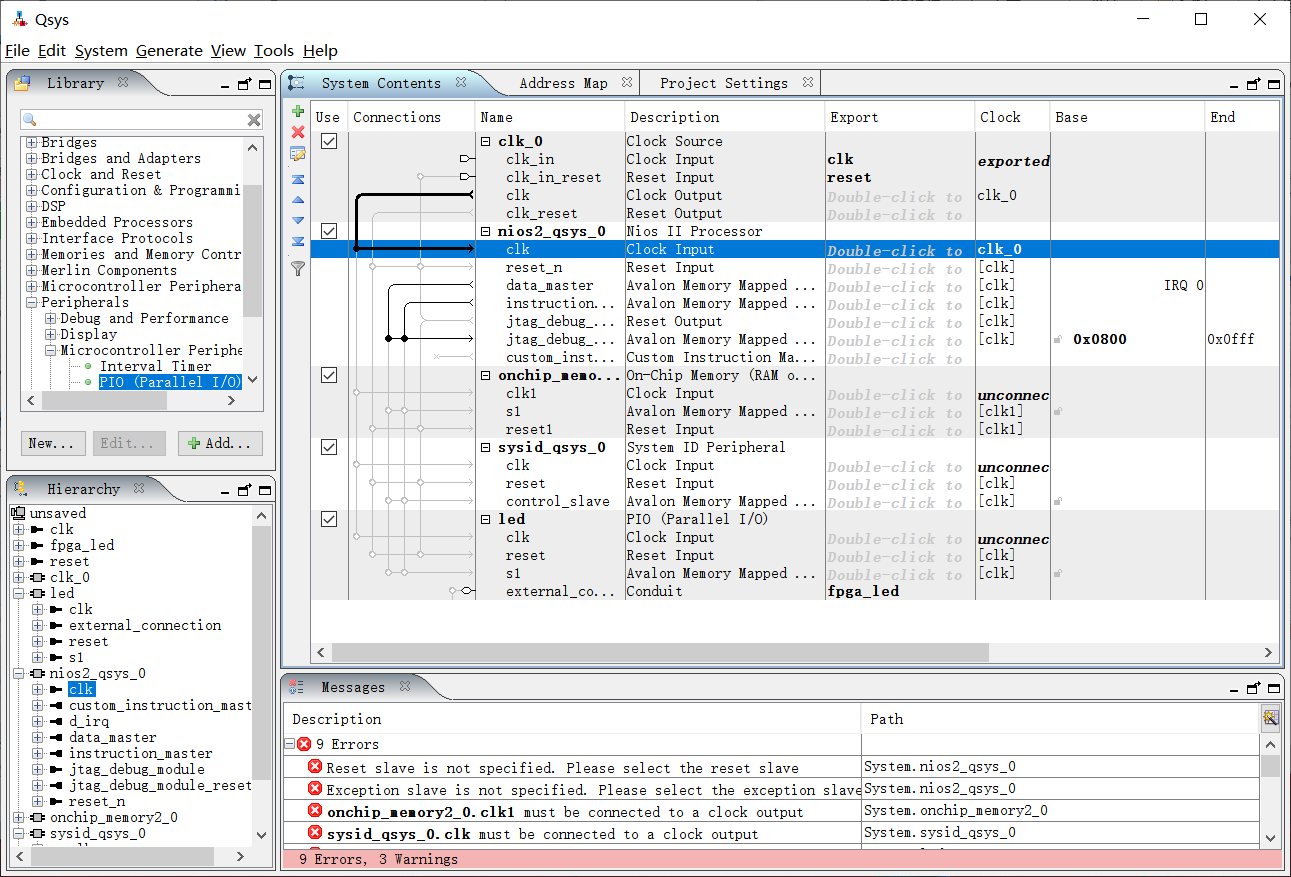

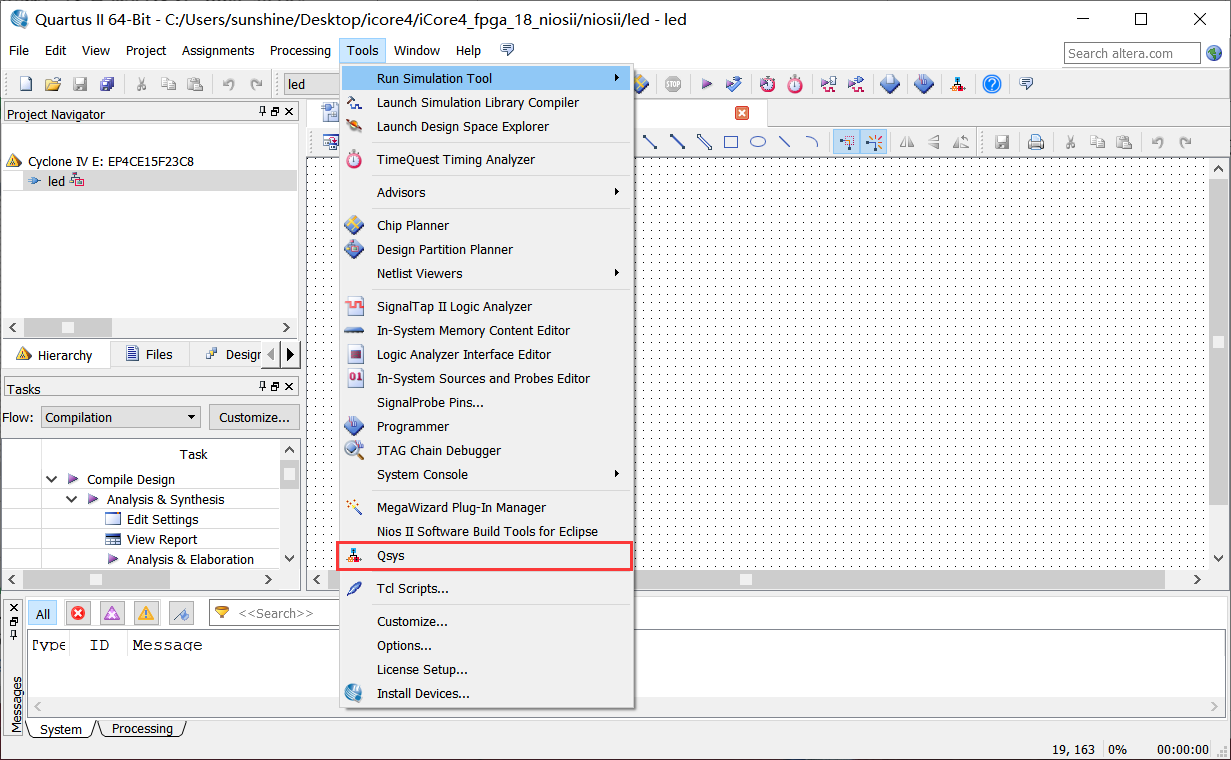

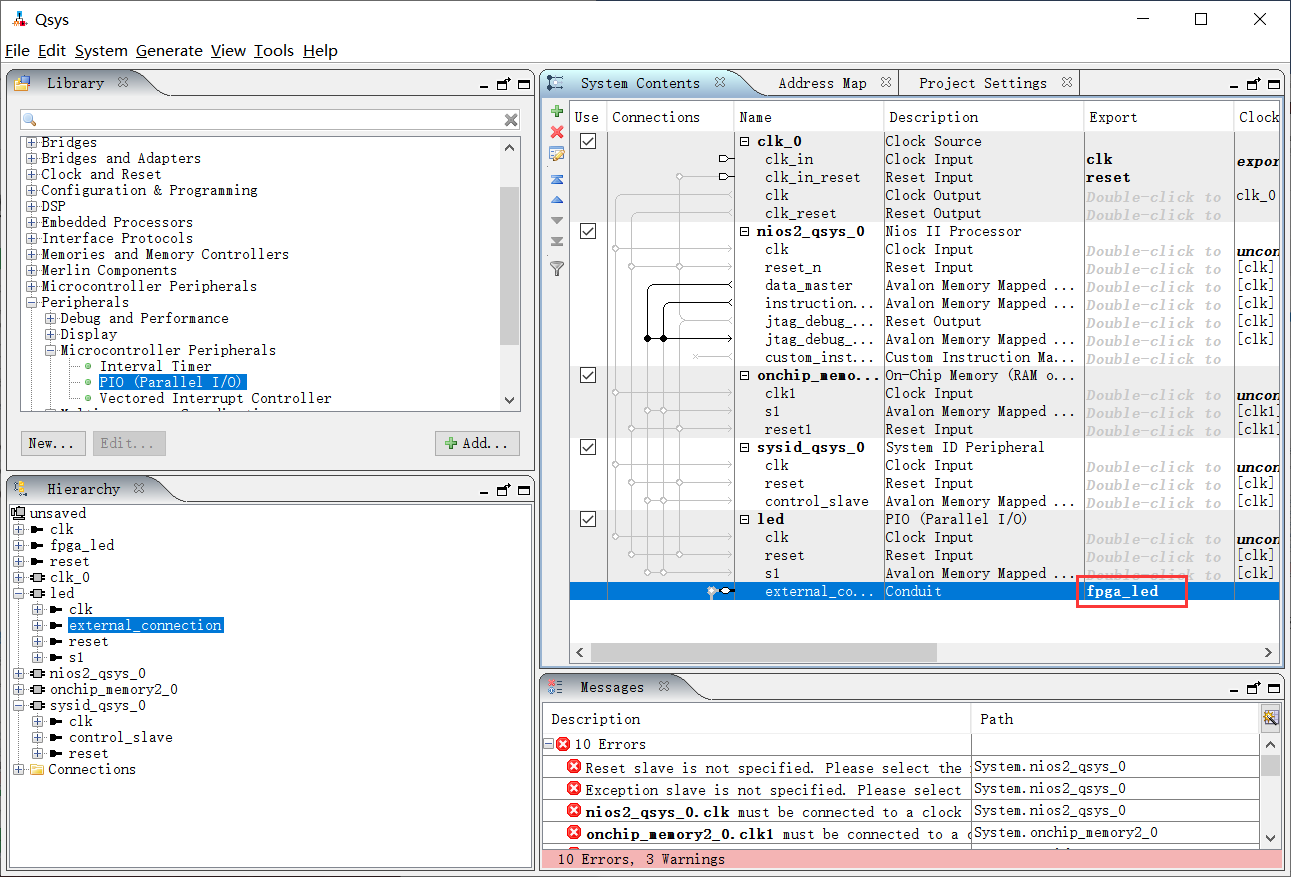

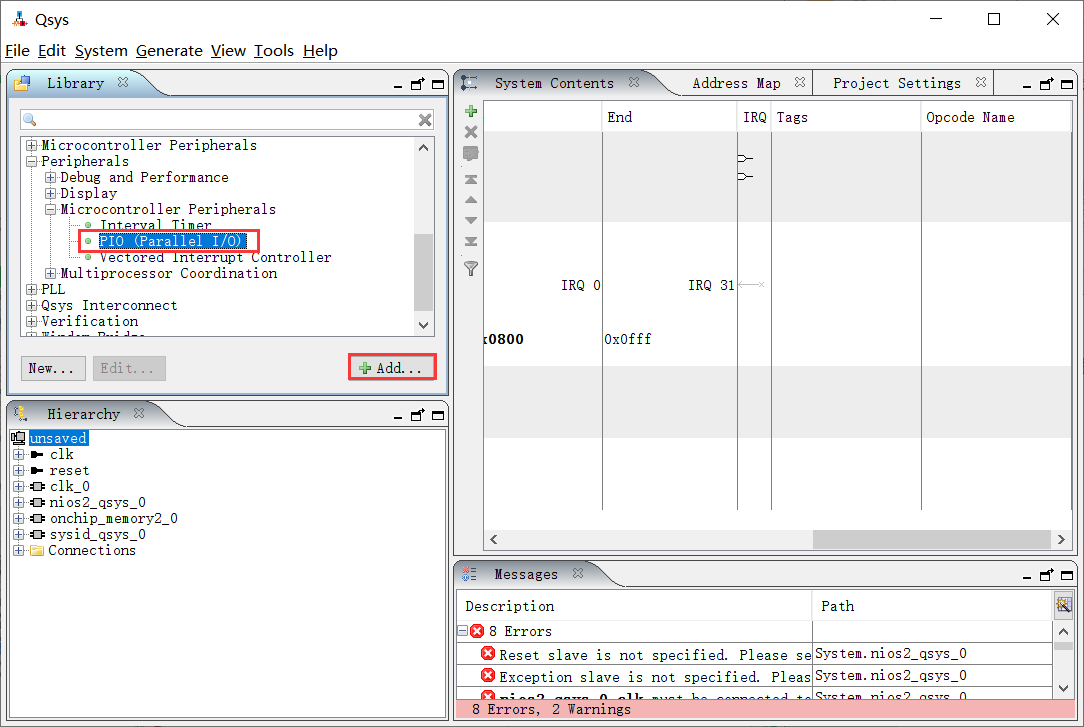

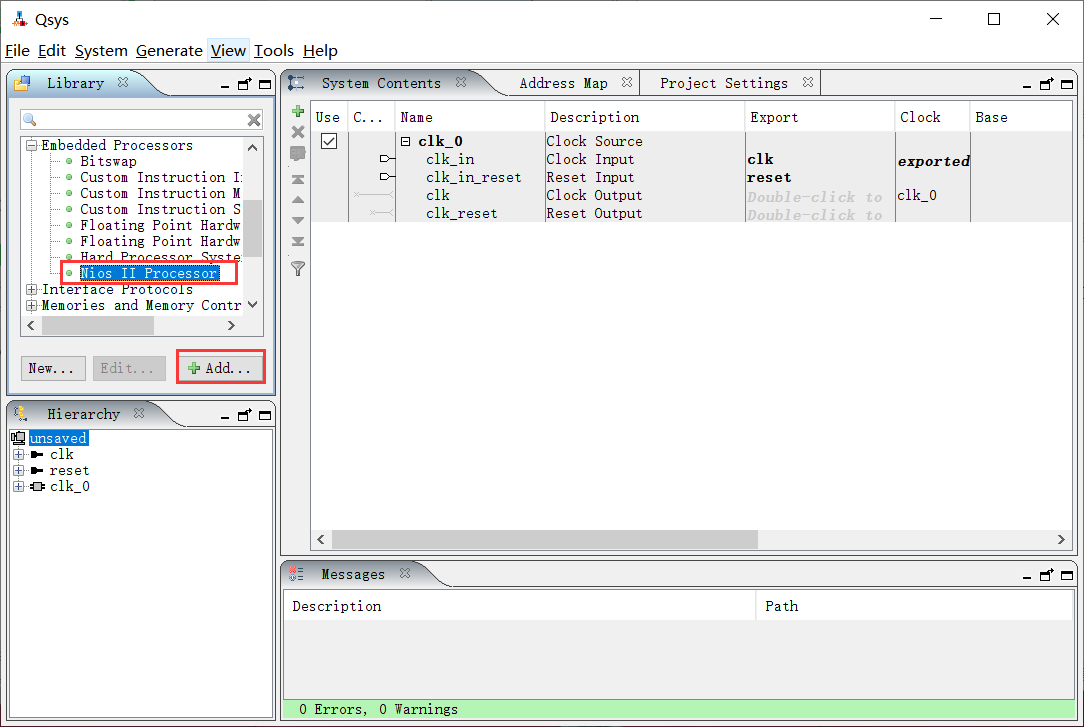

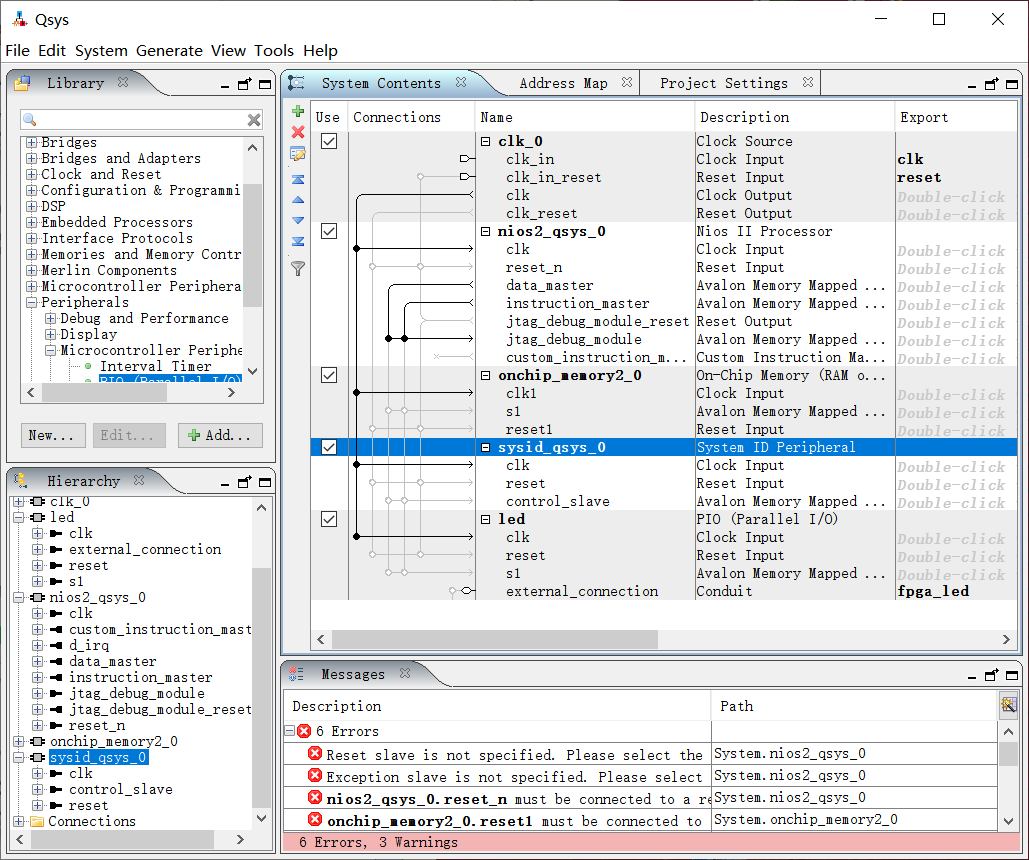

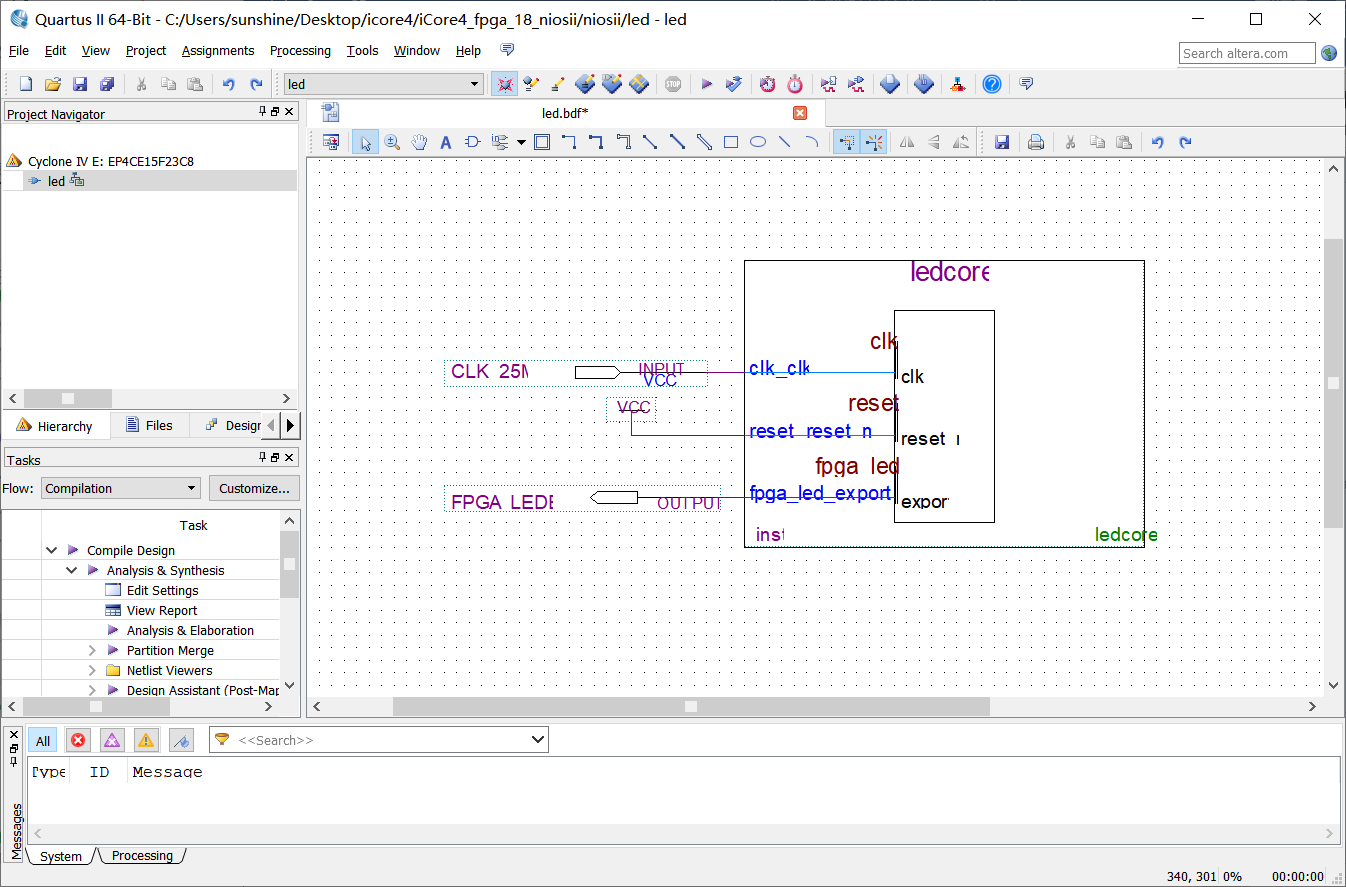

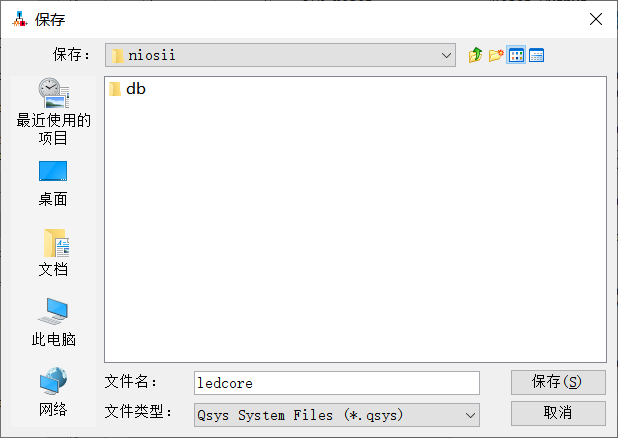

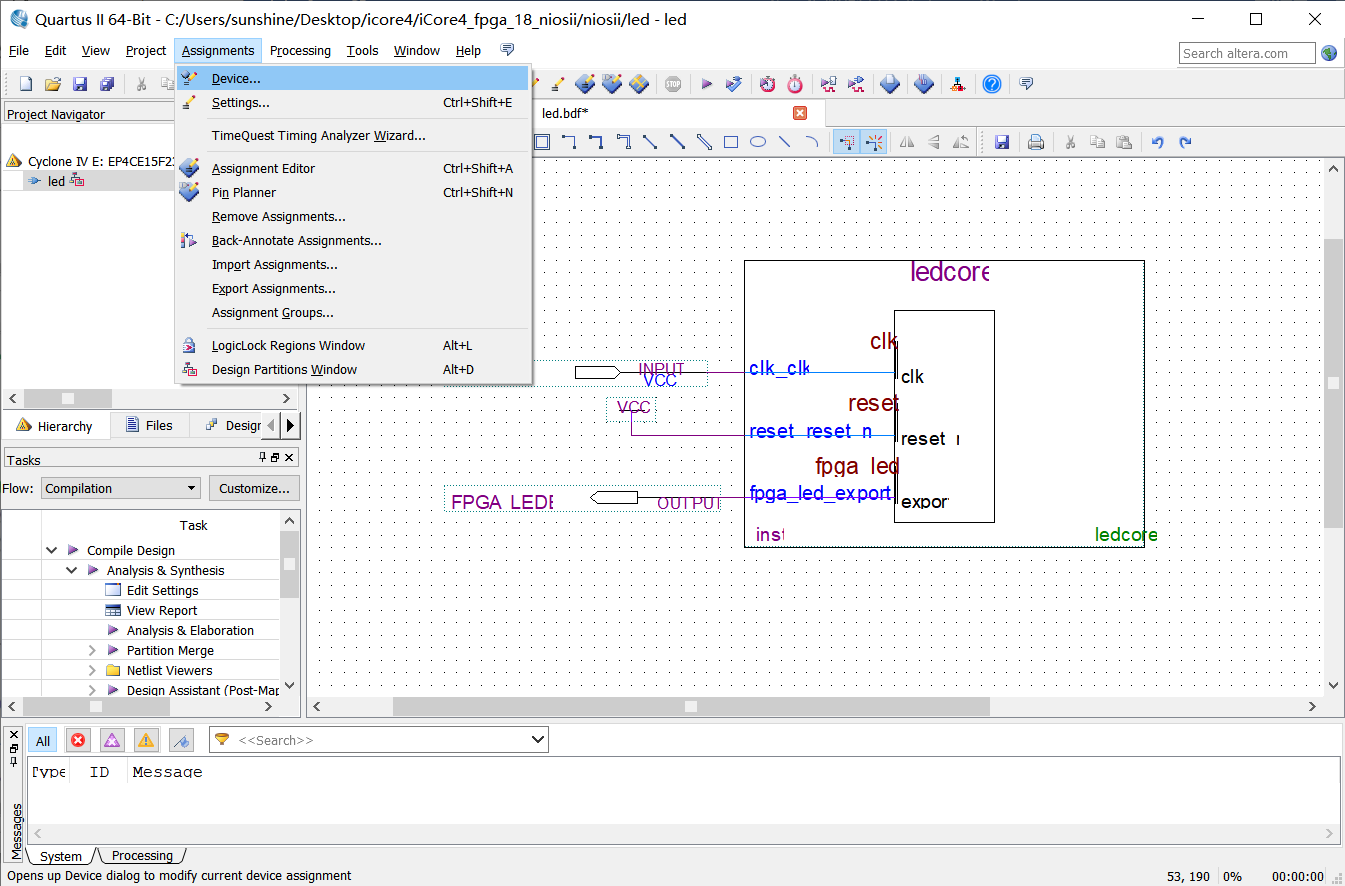

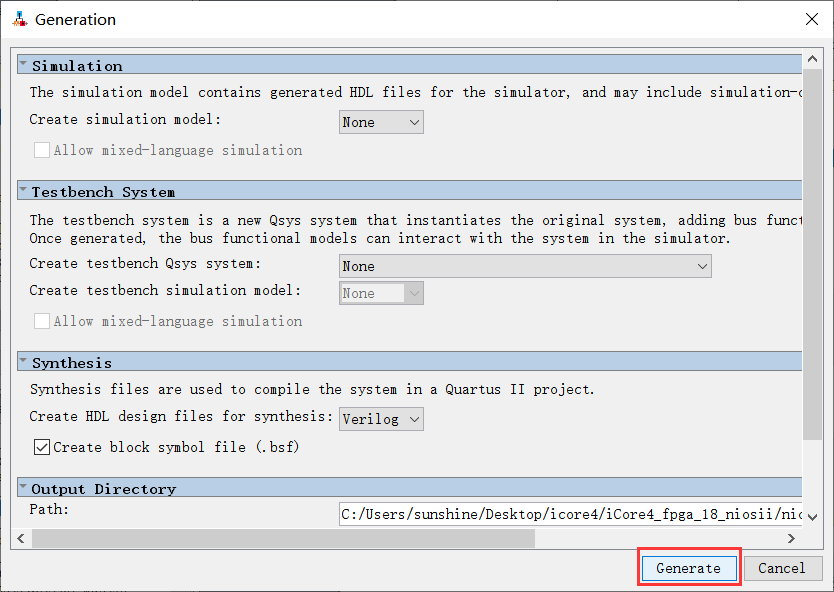

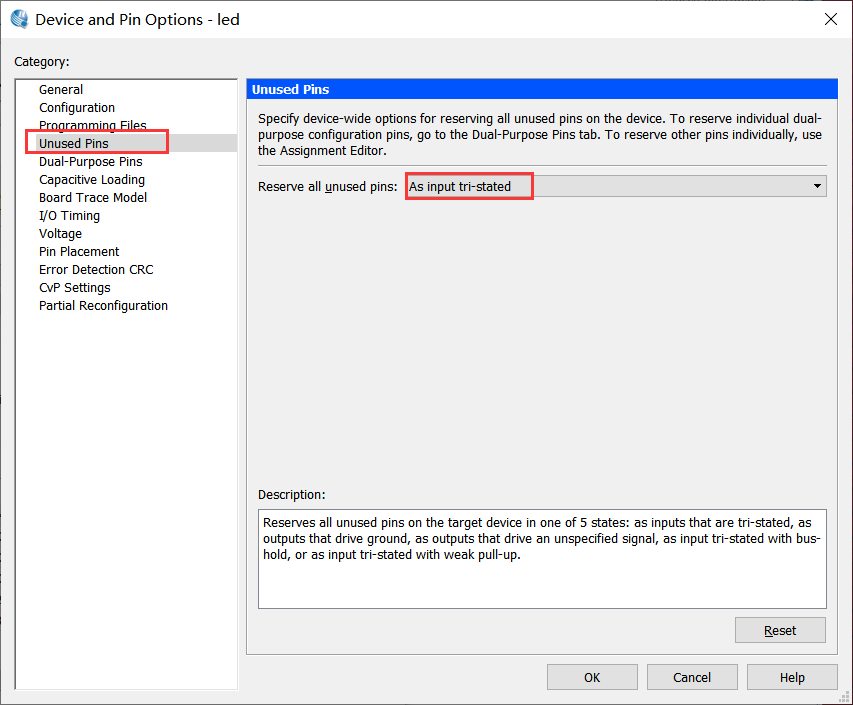

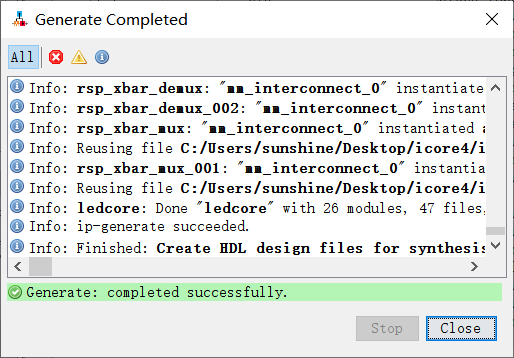

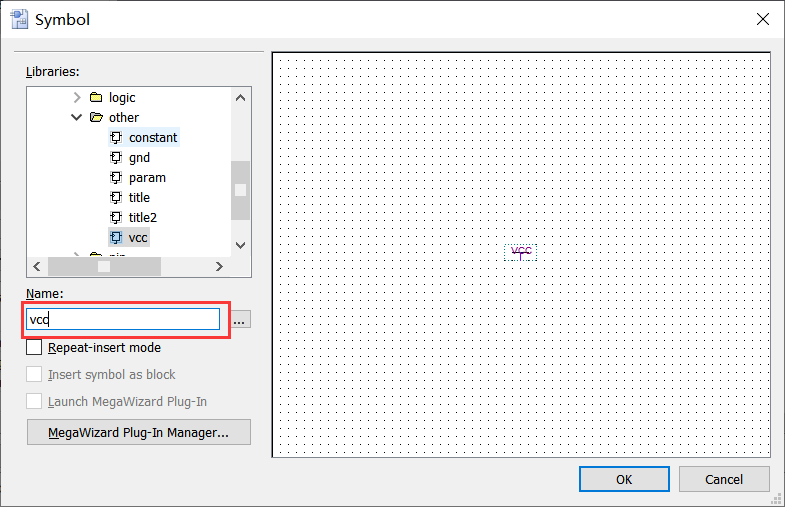

13、点击菜单栏中的Tool→Qsys。 14、弹出以下窗口。 15、接下来添加IP核，在左边的Library里，选择Embeded Pocessors→Nios II Processor,点击Add…添加。 16、选择Nois II/f,点击Finish。 17、在左边的Library里，选择Menories and Memory Controllers→On-Chip→On-Chip Memory,点击Add…添加。 18、将Total memory size 设为10240，然后点击Finish。 19、在左边Library里，选择Peripherals→Debug and Performance→System ID Peripheral,点击Add…添加。 20、修改下图中System ID的数字，System ID的数字可以任意设置，默认值为0，本例改为1234，然后点击Finish。 21、在左边Library里，选择Peripherals→Microcontroller Peripherals→PIO(Parallel I/O),点击Add…添加。 22、将下图的Width(1-32 bits)中8改为1，本例只用一个IO口，在Direction中选择output。 23、至此，IP核添加完毕，添加过的IP核都显示在窗中，如下。 24、右击pio_o，点击Rename修改名字，改为led。 25、在led下的external_connection后面，点击Double-click to,并修改为fpga_led,修改后如下图： 26、双击clk_0进入下面界面，将时钟更改为25M,然后点击finish。 27、接下来是IP核的时钟线、信号线的连接，在nios中，只需将时钟和clk_0的时钟连接，右击nios2_qsys_0下的clk,在第一项nios_qsys_0.clk Connection中点击选中clk_0.clk,选中之后查阅时可发现在其前有对号，如下图： 28、按照上述方法将onchipmemory、sysid、led三个模块的时钟线与clk_0连接，连接后如图所示： 29、在onchipmemory中，信号线（s1）需要和nios的数据线、指令线都连接，如下图所示。 30、在sysid中，信号线（control）和nios的数据线连接，如下图所示。 31、在led中，信号线（s1）需要和nois的数据线连接，如下图。 32、连线完毕后，修改Nios内核，双击nios2_qsys_0，弹出如下界面，按照下图红框内容修改，然后点击Finish。 33、在菜单里选择System→Creat Global Reset Net Work,连接复位线。 34、在菜单栏里选择system→Assign Base Addresses,分配基地址。 35、至此如果没有错误，左下角将显示0个错误，0个警告。 36、在菜单栏里选择File→Save As 保存，保存到工程所在的文件中，命名为ledcore。 37、在菜单栏里选择Generate→Generate。 38、点击Generate进行编译。 39、编译完成后，点击close即可。 40、关闭内核Qsys窗口，在建立的顶层文件led.bdf的空白处双击。 41、弹出如下窗口，选择在Qsys中生成ledcore,然后点击OK。 42、拖动鼠标至合适位置，单击左键放置。 43、再次双击顶层文件led.bdf的空白处,在弹出的下面窗口中,在name下方输入VCC,点击OK。 44、把VCC放在ledcore的rest_rest_n引脚附近,并连线(把VCC和rest_rest_n连接将鼠标放在引脚处.会自动出现连线标志),然后右击选择Generate Pins For Sysmblen Ports自动生成管脚,如下图: 45、生成管脚,如下图所示: 46、双击ledcore的input管脚,将名字修改为CLK_25M,点击OK;然后用同样的方法将output管脚的名字改为FPGA_LEDB,修改后如下图所示： 47、点击Assignment,选择Device。 48、弹出如下界面，点击Device and Pin Options… 49、点击左边分类栏中的Unused Pins，在右边下拉菜单里选择As input tri_stated。 50、点击左边分类栏中的Dual-Purpose pins，在右边的Vaule各下拉菜单中，都选择Used as reguar I/O，点击OK。 51、会到主界面，点击Assignment，选择Setting。 52、点击Files，在ledcore→synthesis找到ledcore.qip文件，再点击Add添加。 53、文件添加完成后，为输入时钟CLK_25M和输出管脚FPGA_LEDB分配引脚,回到QuartusII主界面保存，然后编译至此,Nois软核建立完成，并下载到FPGA。 54、打开Nios软件选择正确路径(与QuartusII路径相同)点击OK。 55、进入Nois主界面后，按下图所示建立新的工程模板。 56、点击下图红框处，打开内核(即刚才生成的ledcore.sopcinfo文件)。 57、在Projict Name中，给工程命名为led，在Template一栏中选择Hello word small，点击finish。 58、在新建工程led中找到hello_world.c，右键选择rename。 59、命名为main.c，点击OK。 60、双击main.c将其打开，删除原有内容，并输入以下内容：

/*

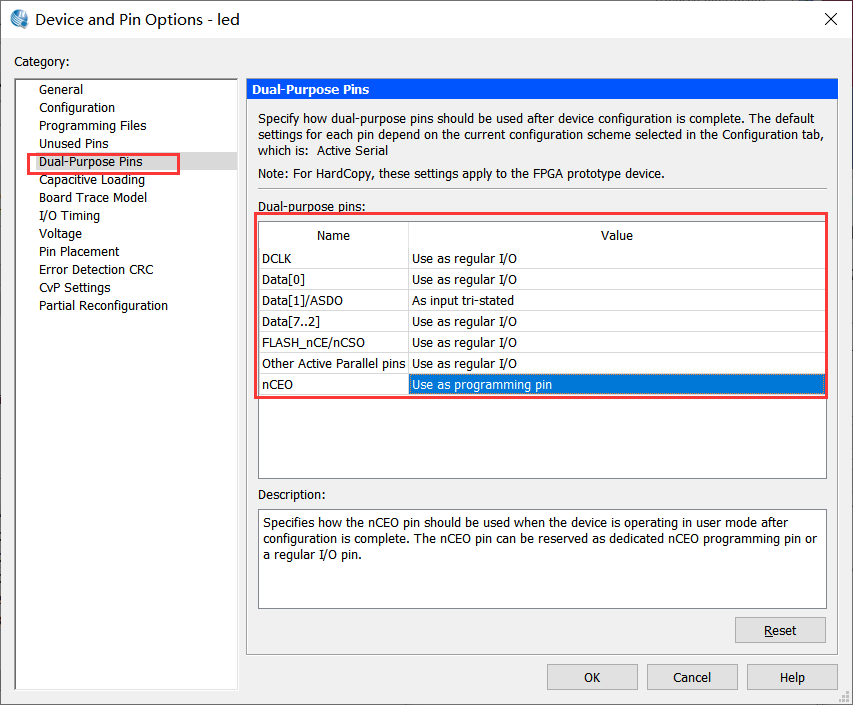

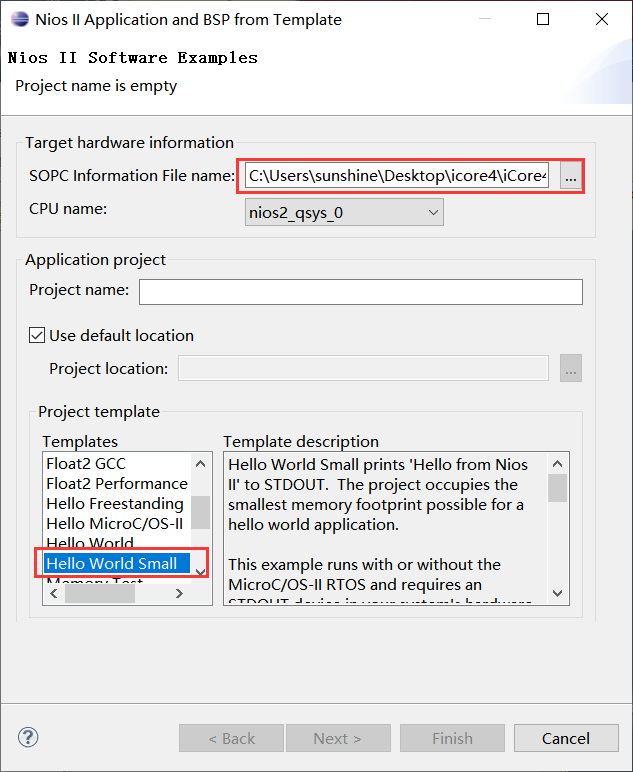

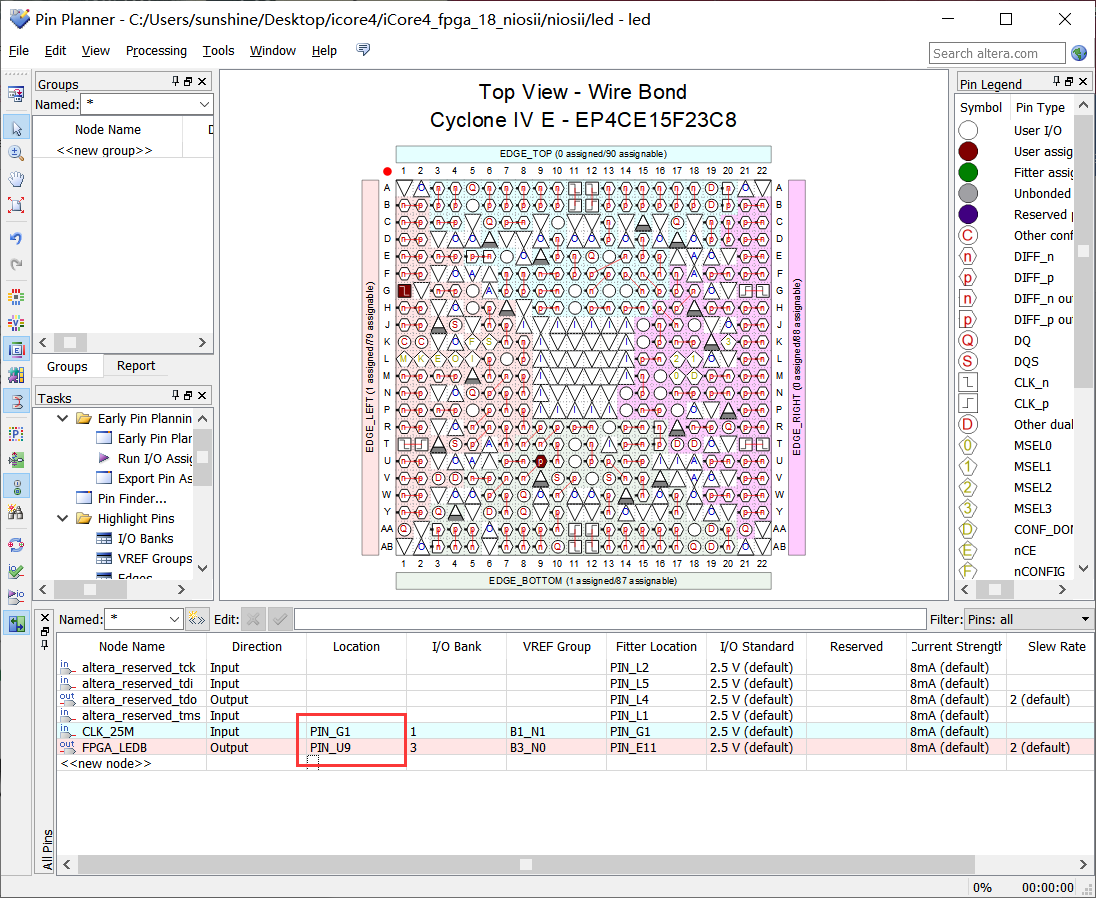

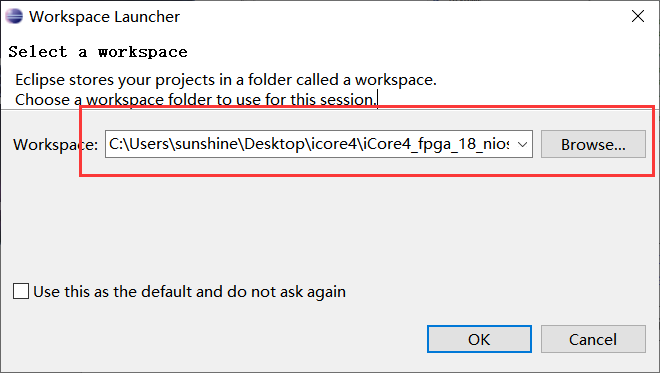

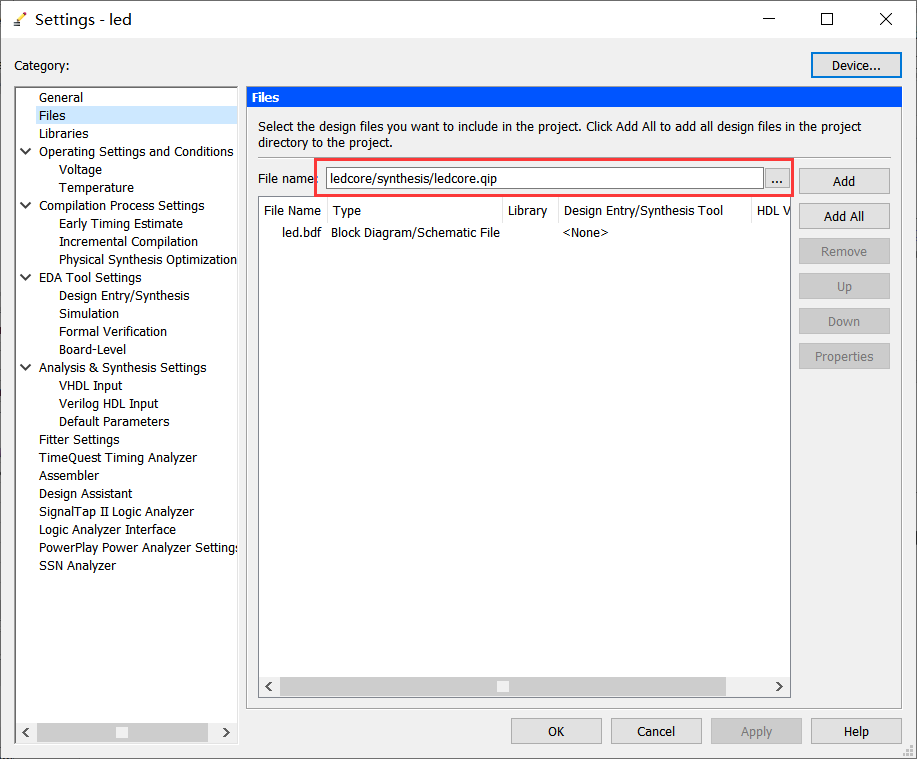

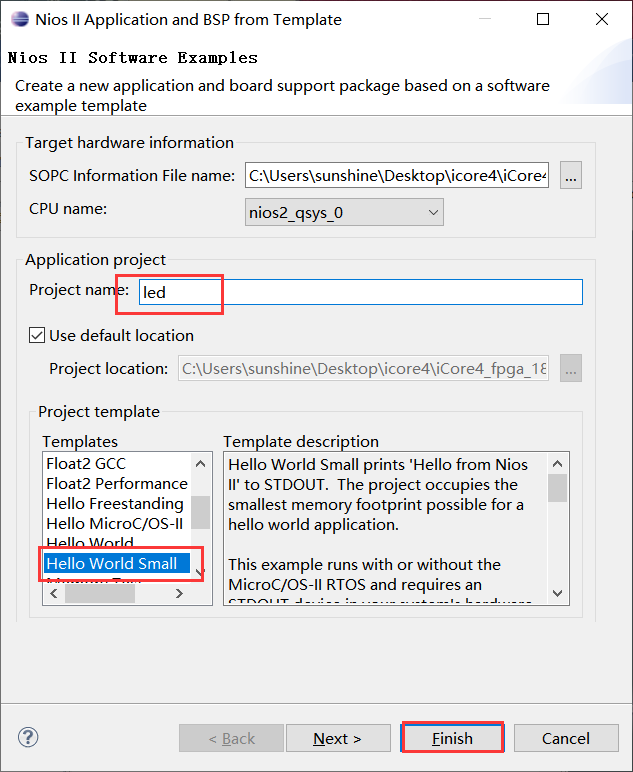

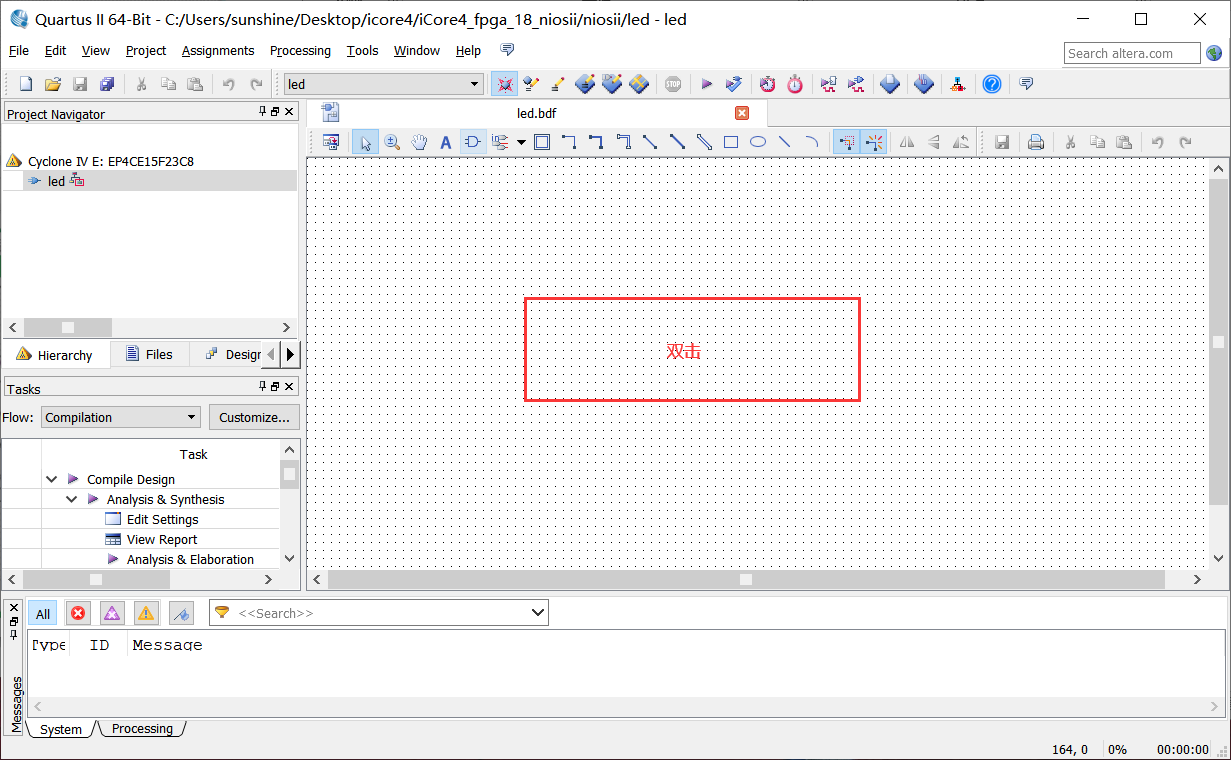

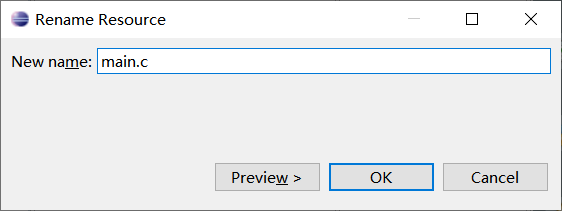

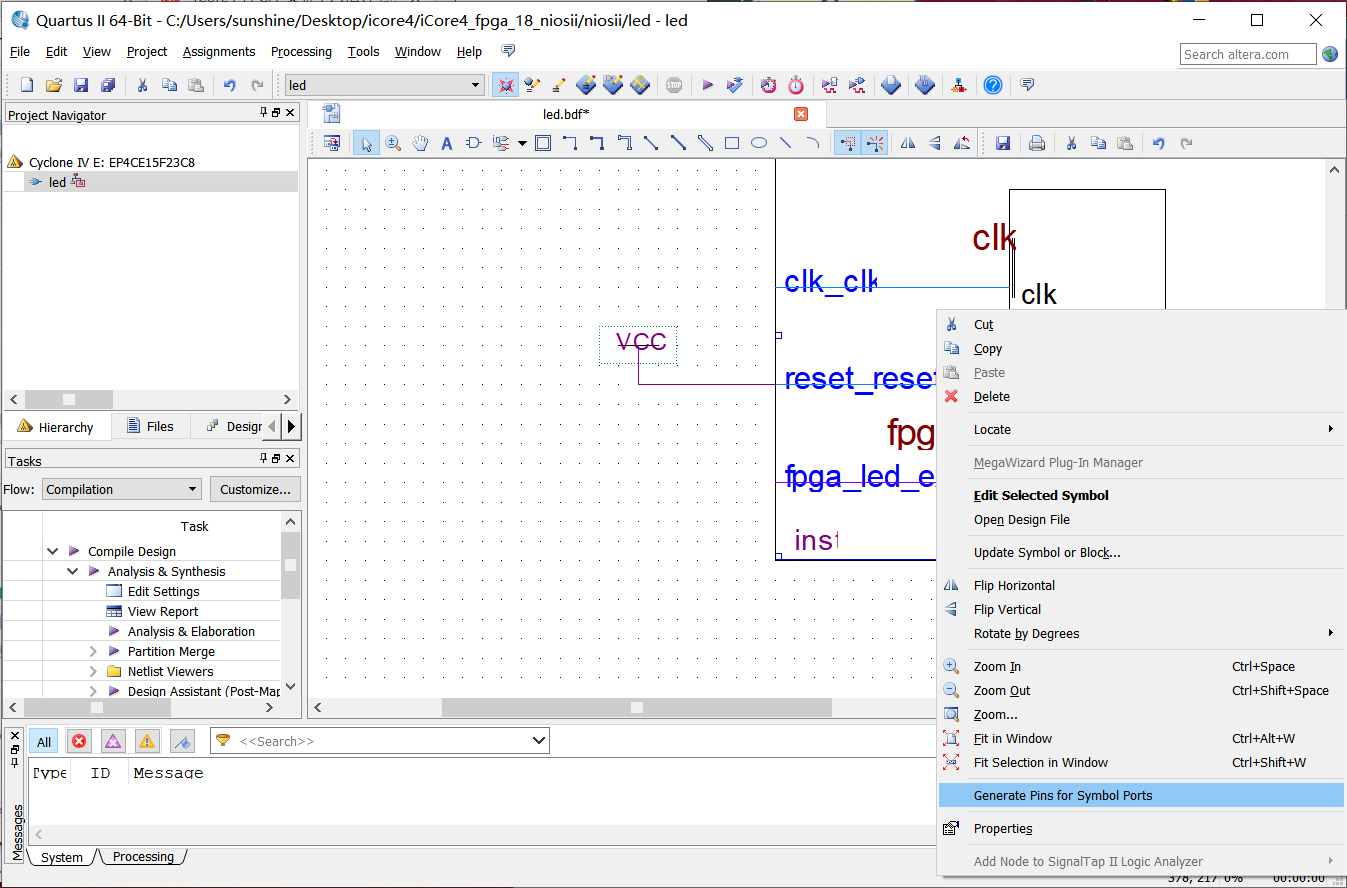

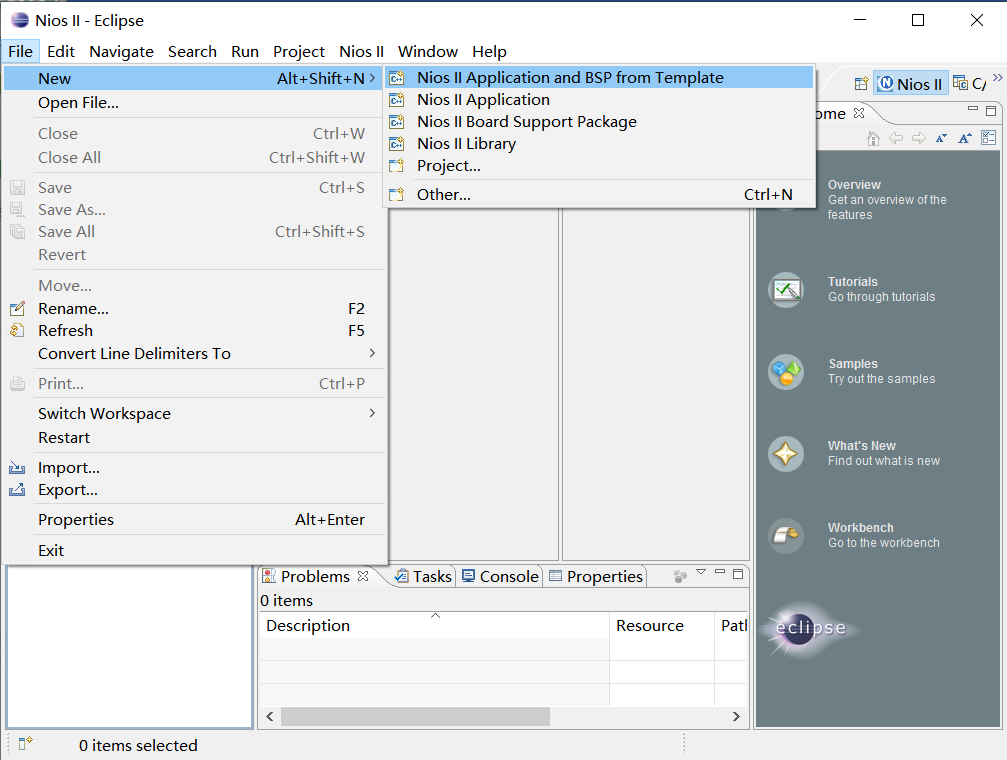

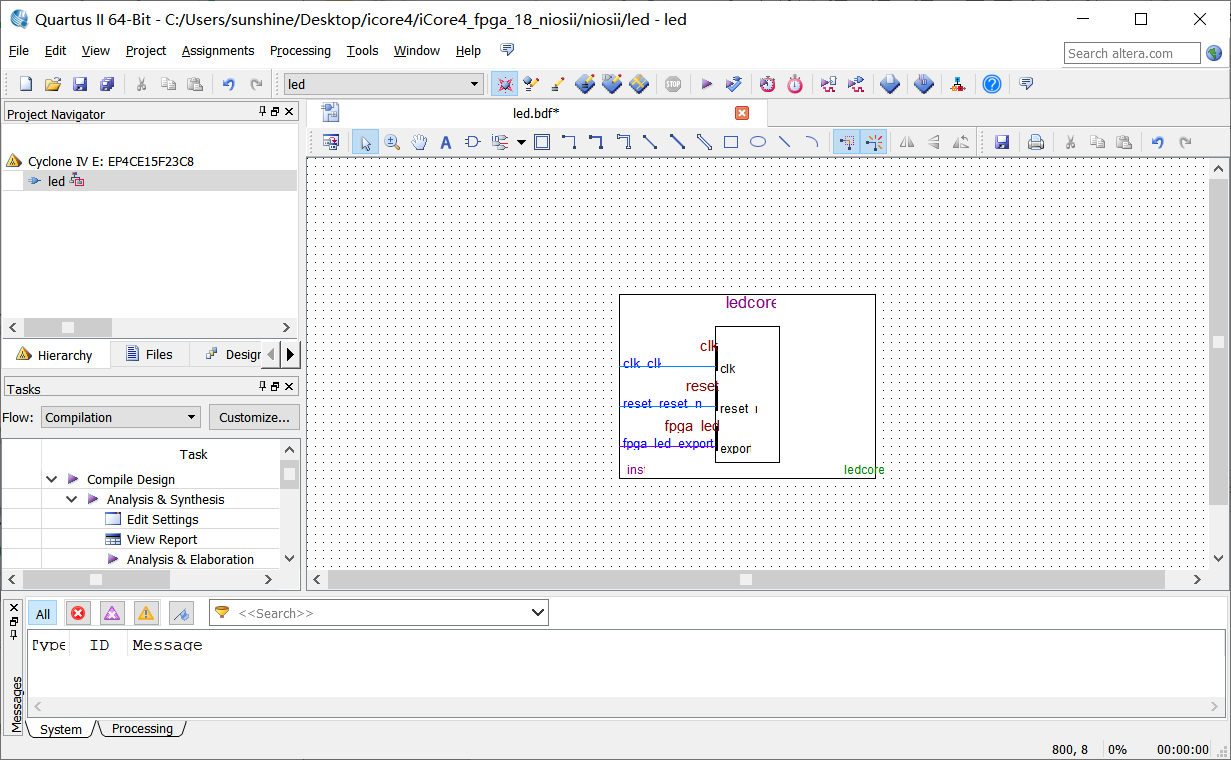

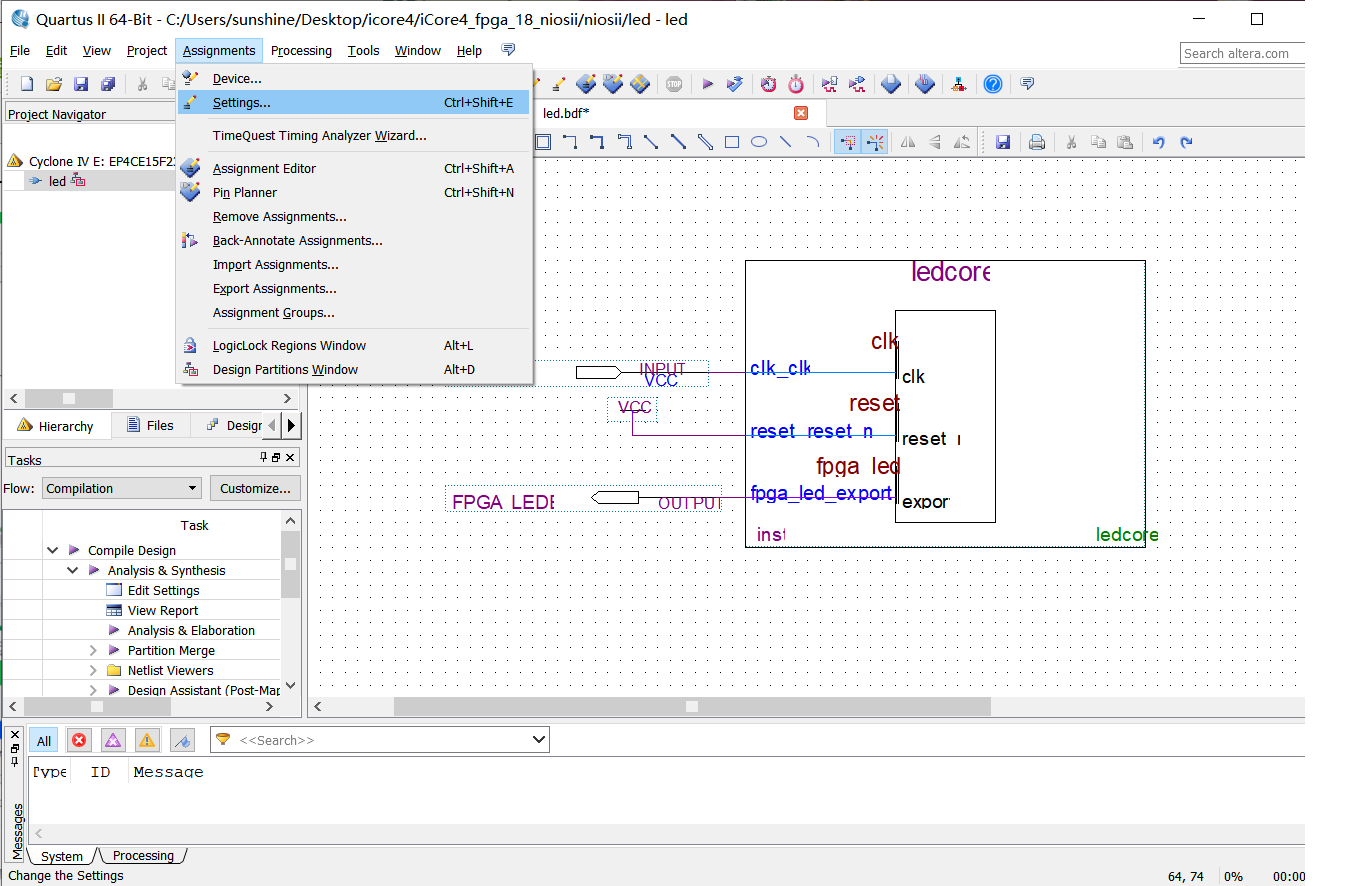

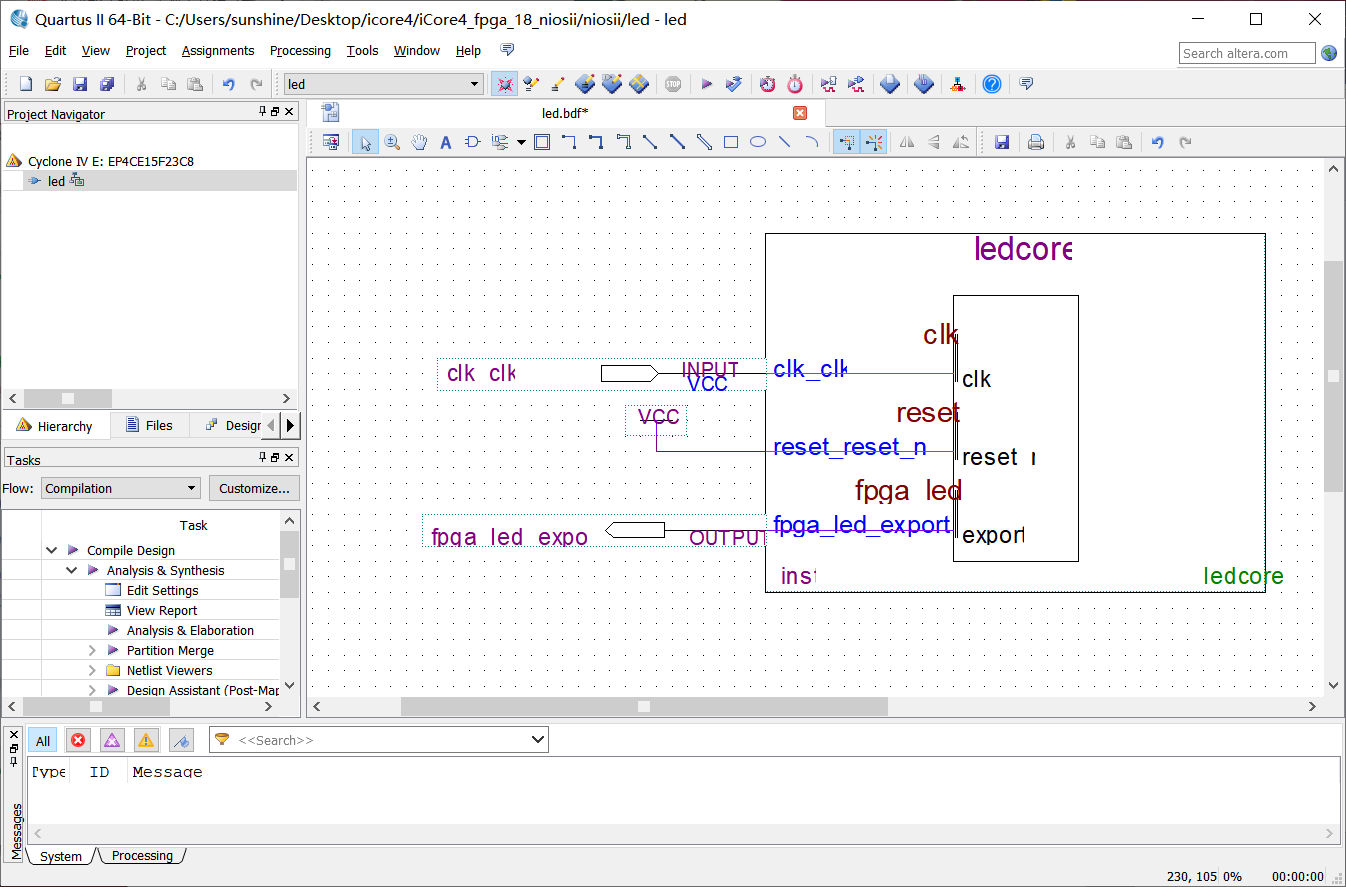

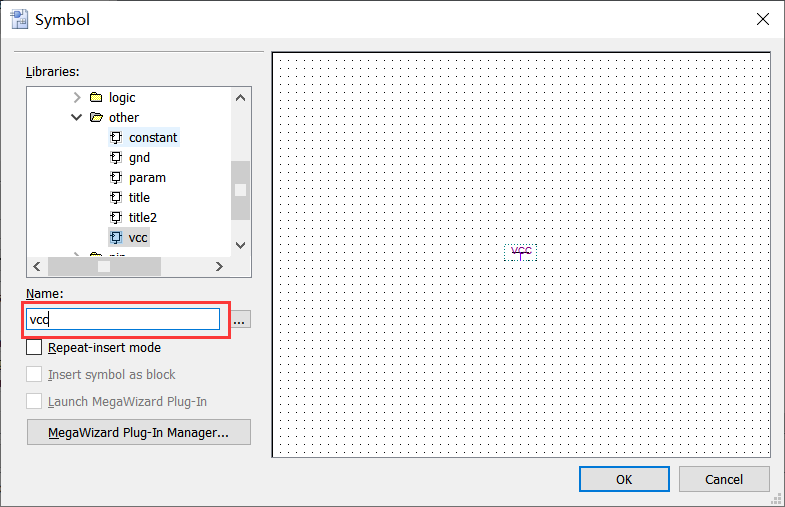

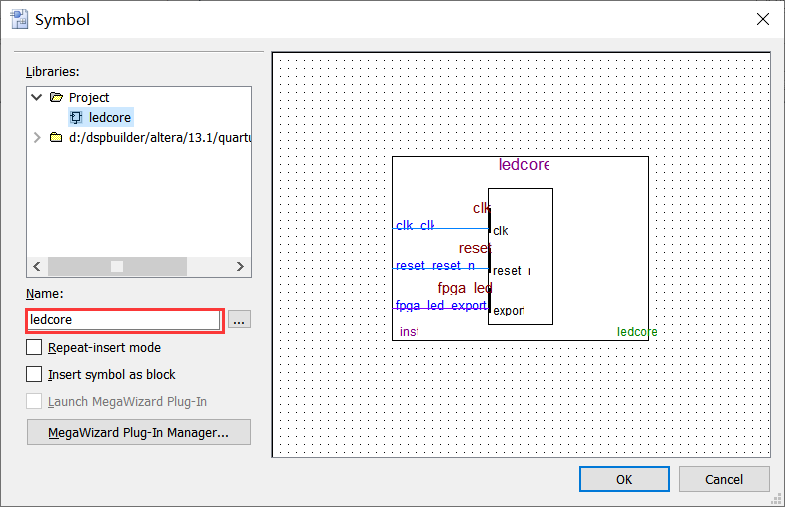

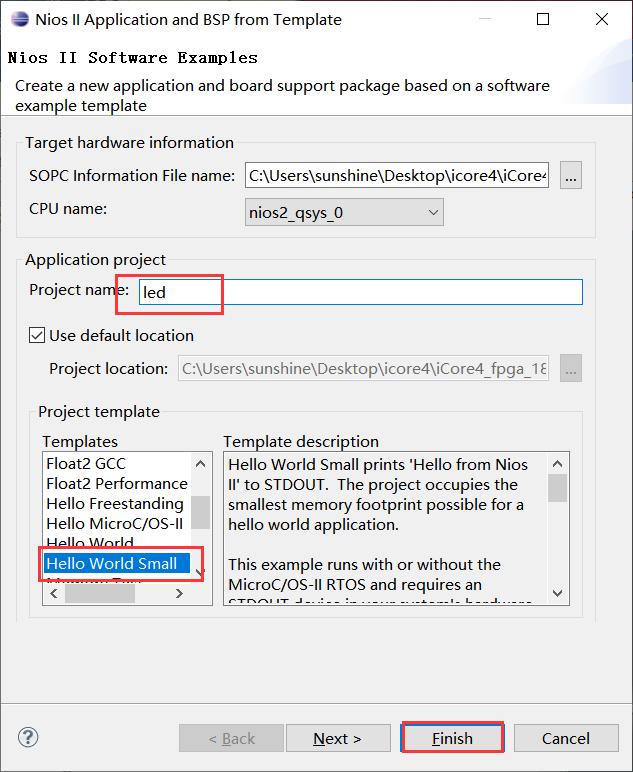

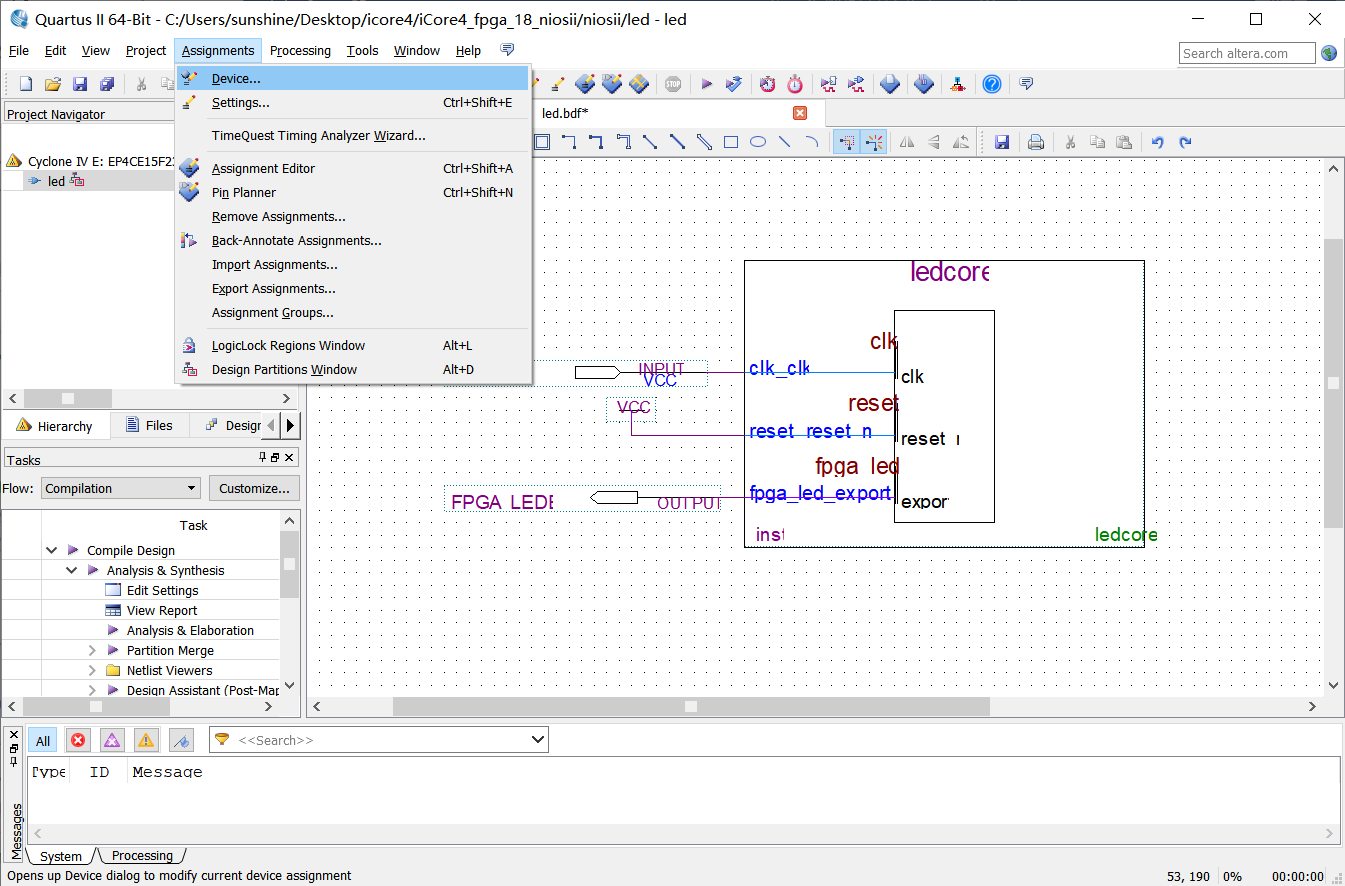

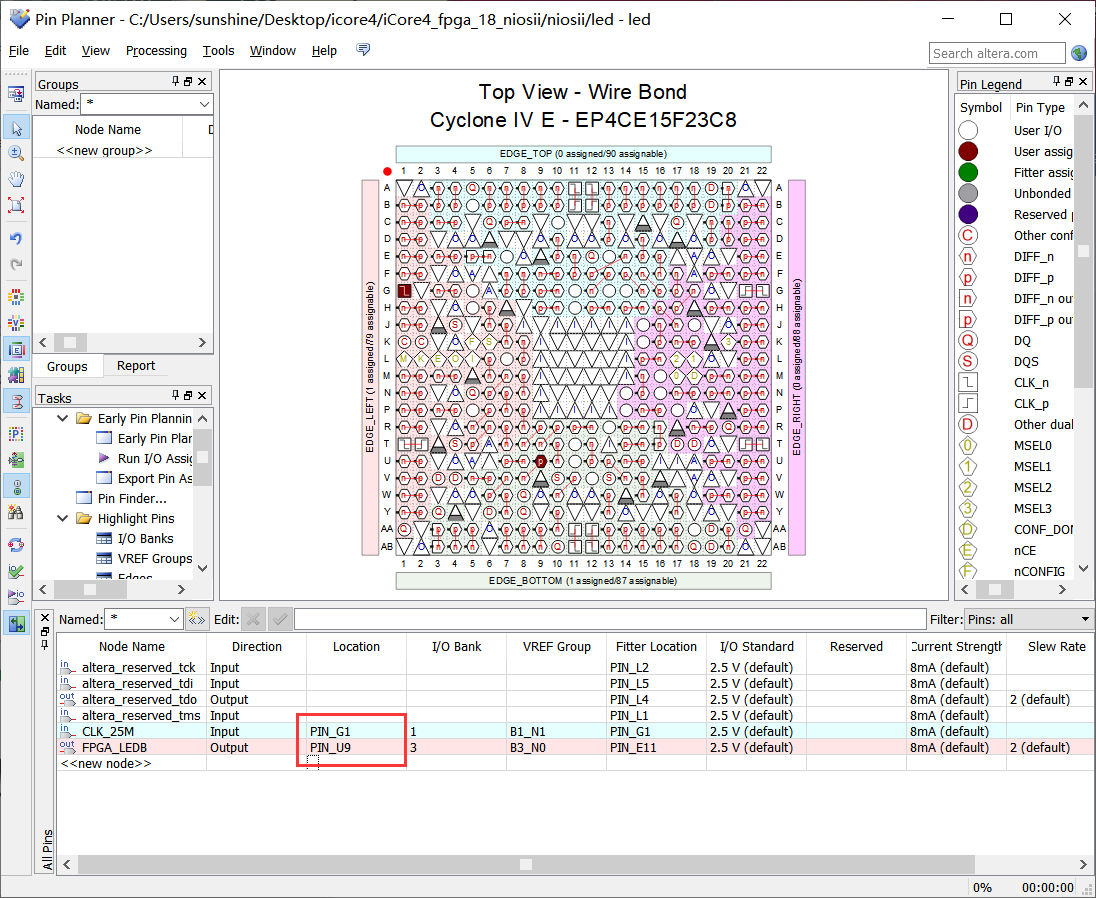

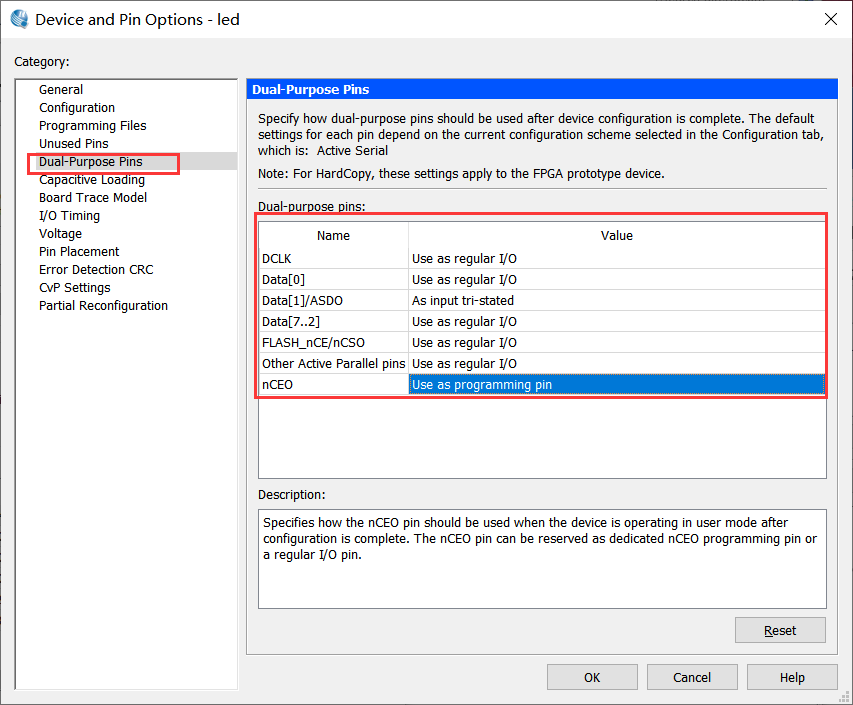

* FILE                                : main.c
* DESCRIPTION                         : This file is main files.
* Author                              : XiaomaGee@Gmail.com
* Copyright                           :
*
* History
* --------------------
* Rev                                  : 0.00
* Date                                 : 09/05/2012
*
* create.
* --------------------
*/
//-----------------Include files-------------------------//


#include "stdio.h"
#include "unistd.h"
#include "system.h"

//-----------------define-------------------------------//
#define _LED

	typedef  struct {
			 volatile  unsigned  long  int DATA;
			 volatile  unsigned  long  int DIRECTION;
			 volatile  unsigned  long  int INTERRUPT_MASK;
			 volatile  unsigned  long  int EDGE_CAPTURE;
	 }PIO_T;

 #ifdef _LED
 #define LED		 ((PIO_T  *)(LED_BASE|1<<31))
 #endif

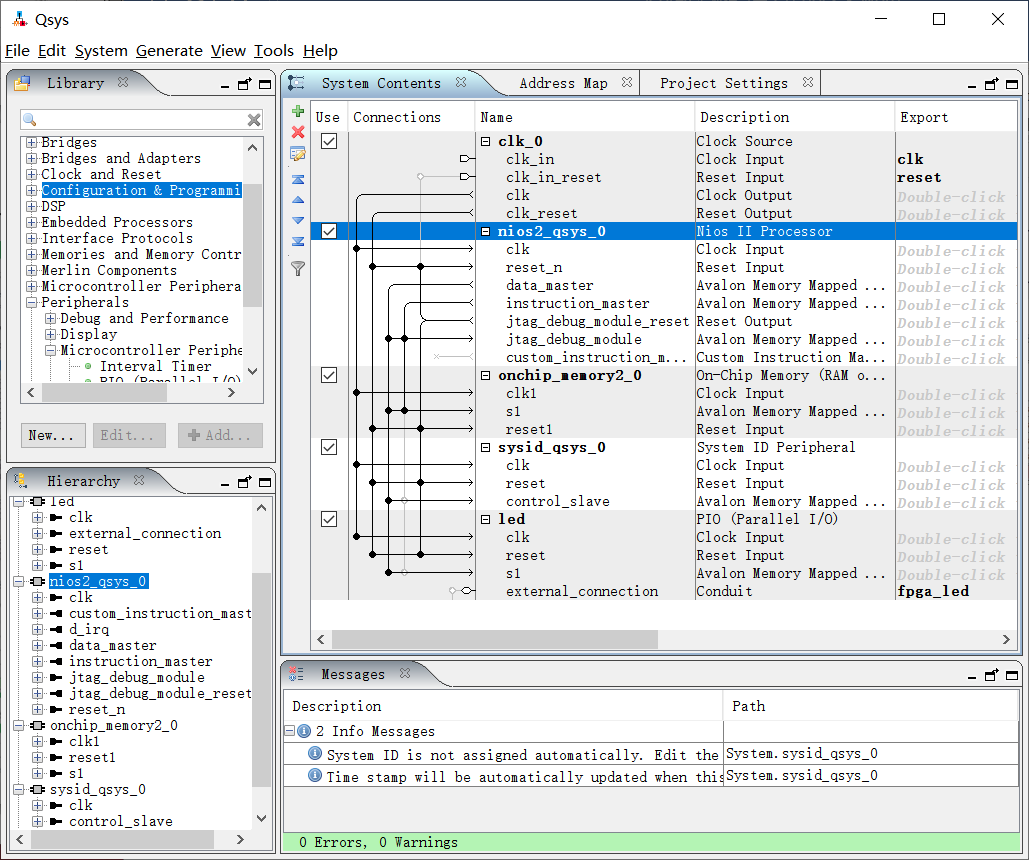

//-----------------Function------------------------------//


int main()
{
		LED->DIRECTION = 1;
        while (1) {
        		   LED->DATA = 1;
                   usleep(500000);
                   LED->DATA = 0;
                   usleep(500000);
       }

      return 0;

}

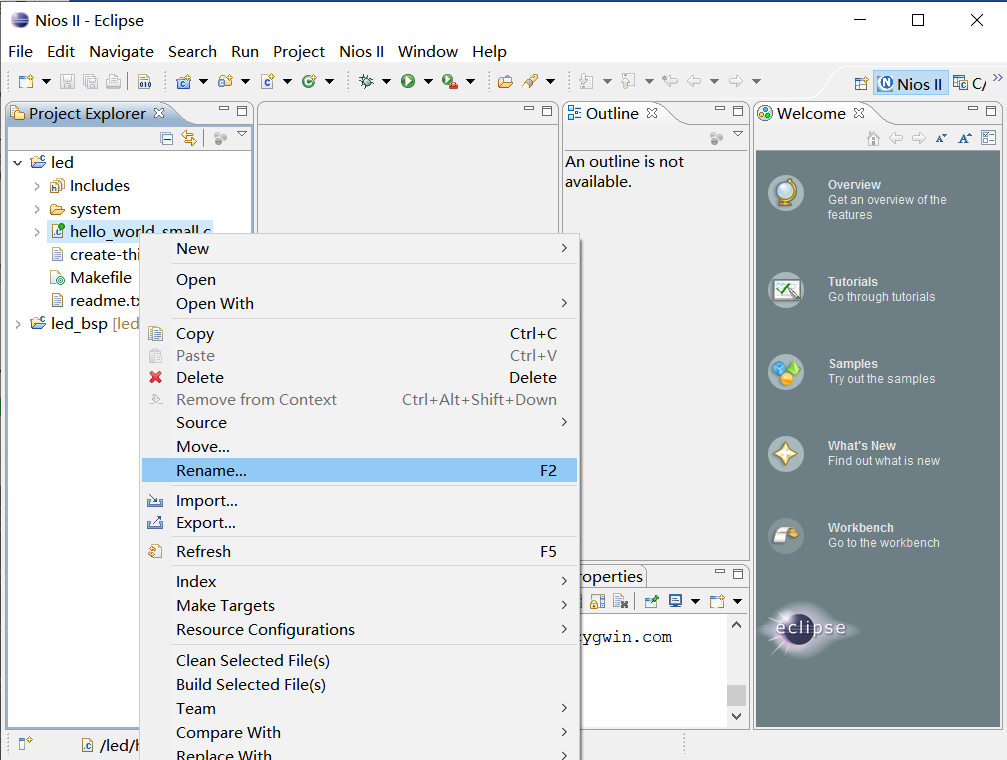

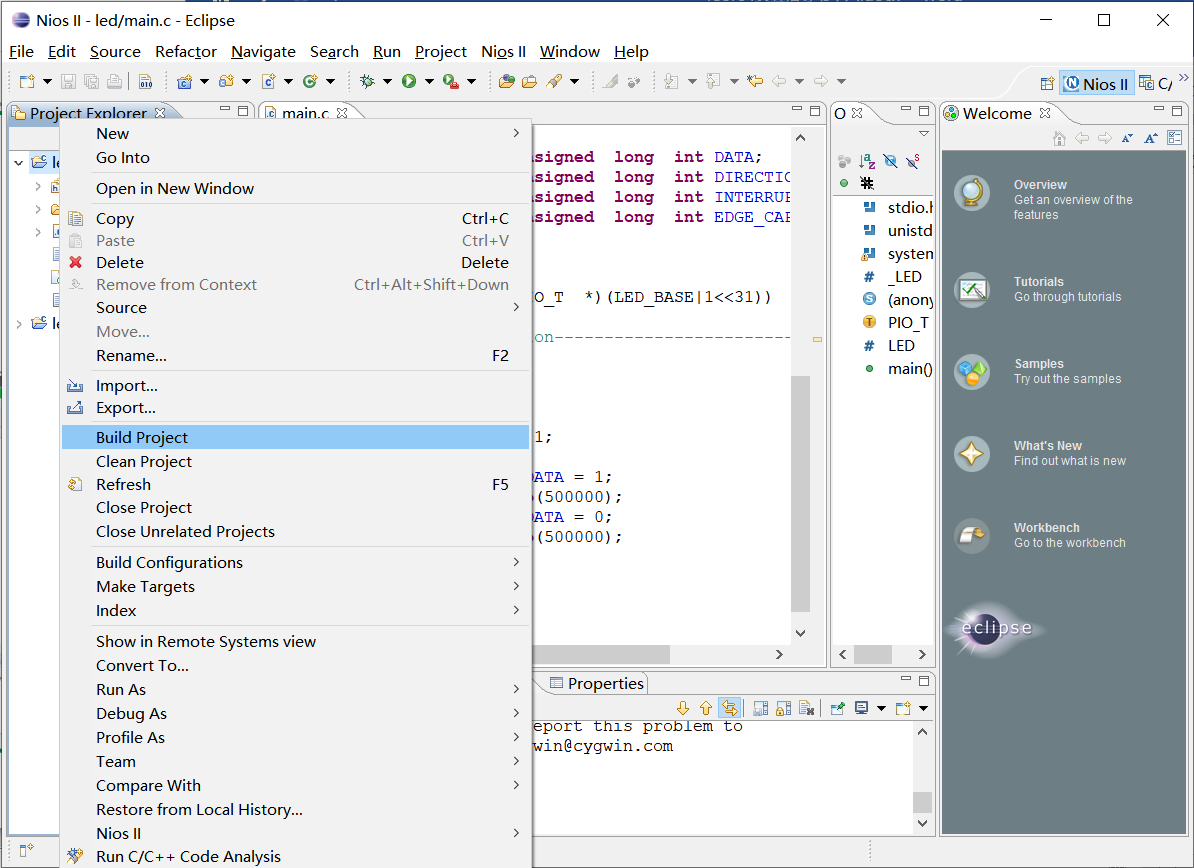

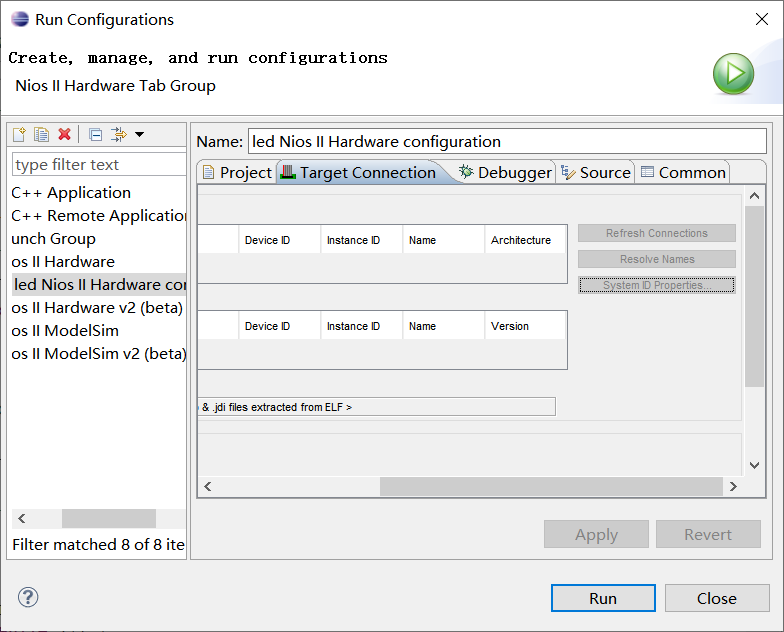

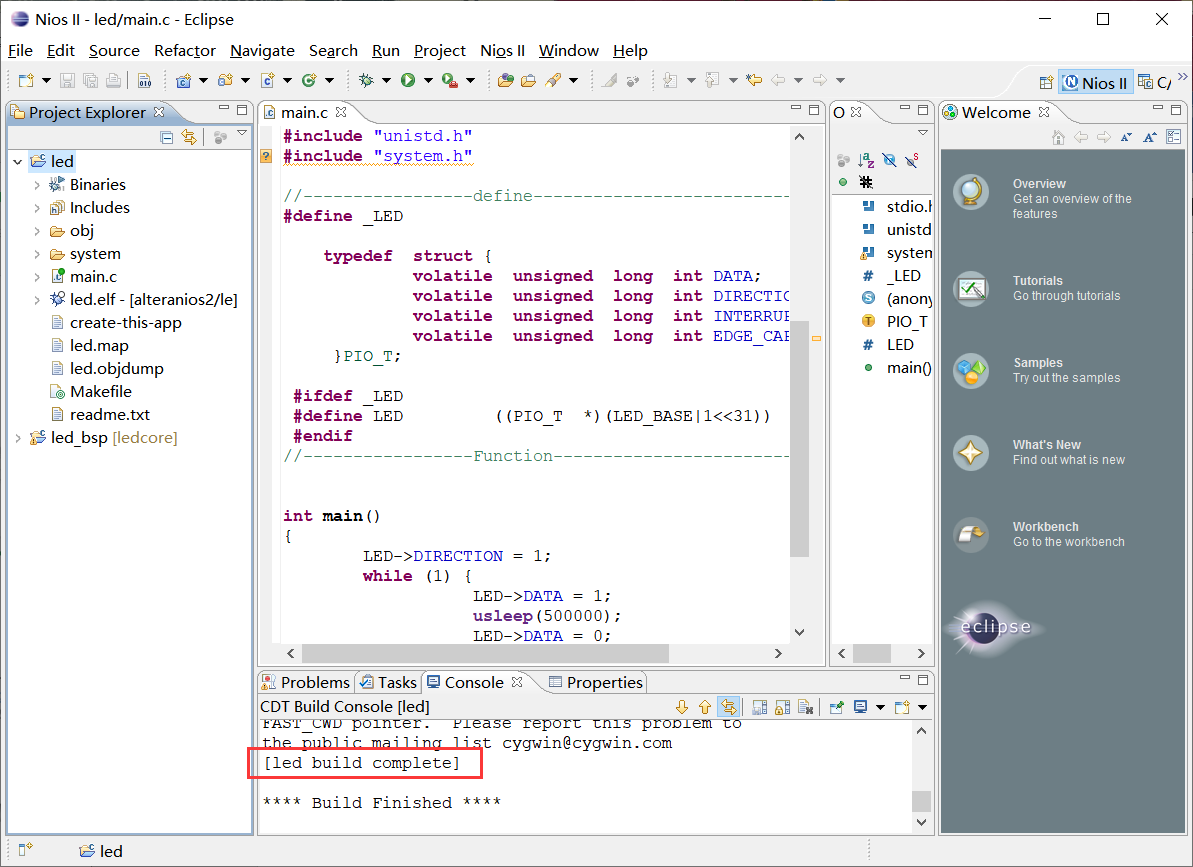

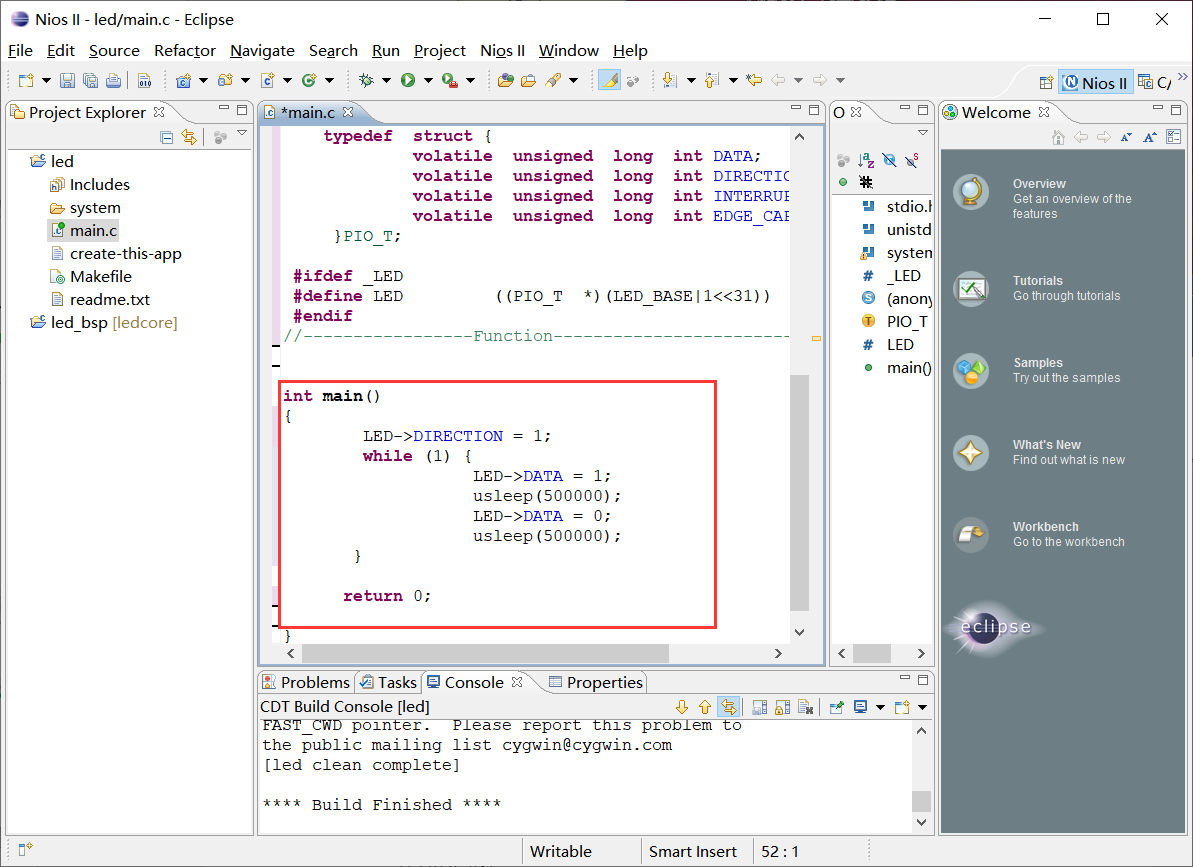

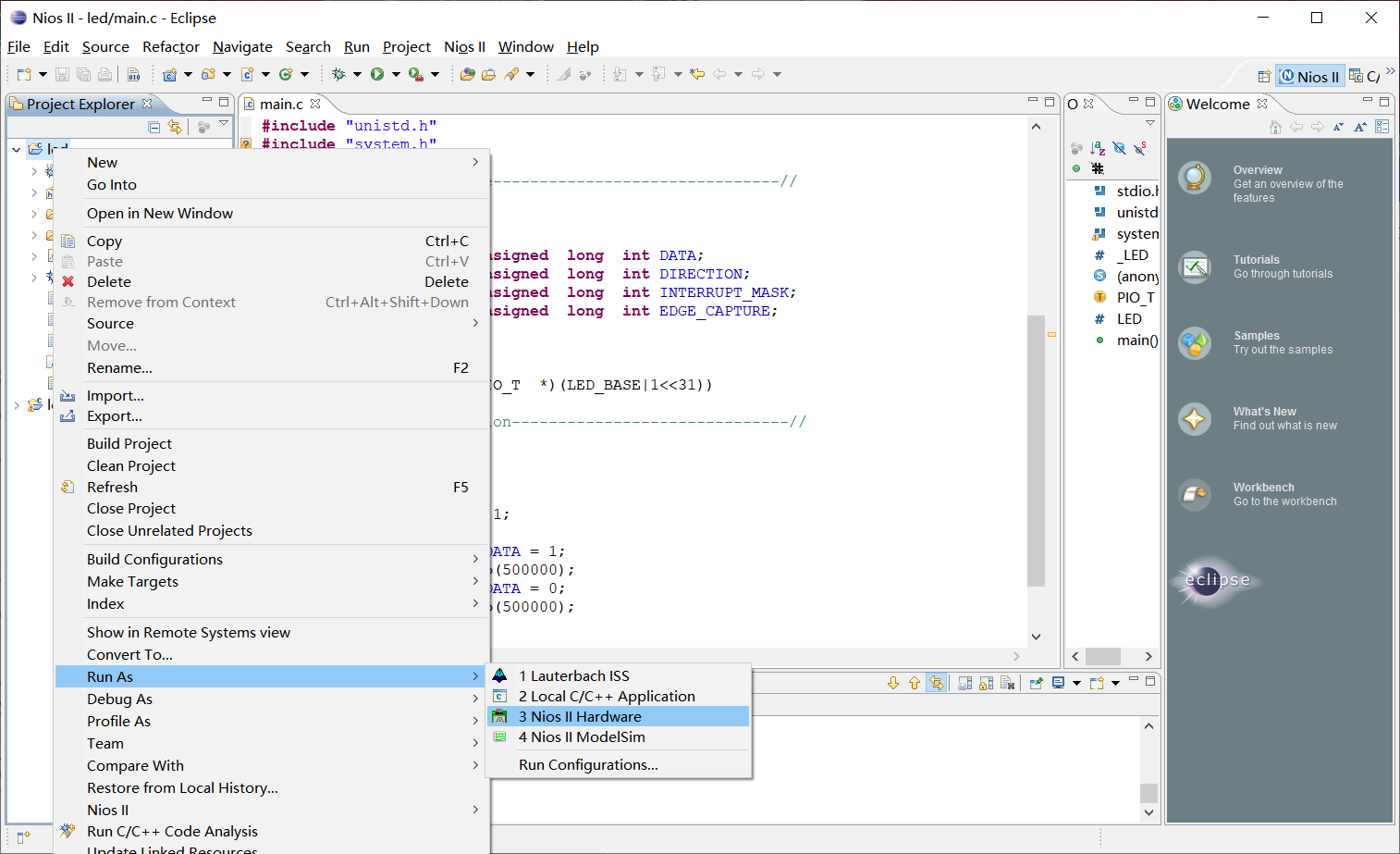

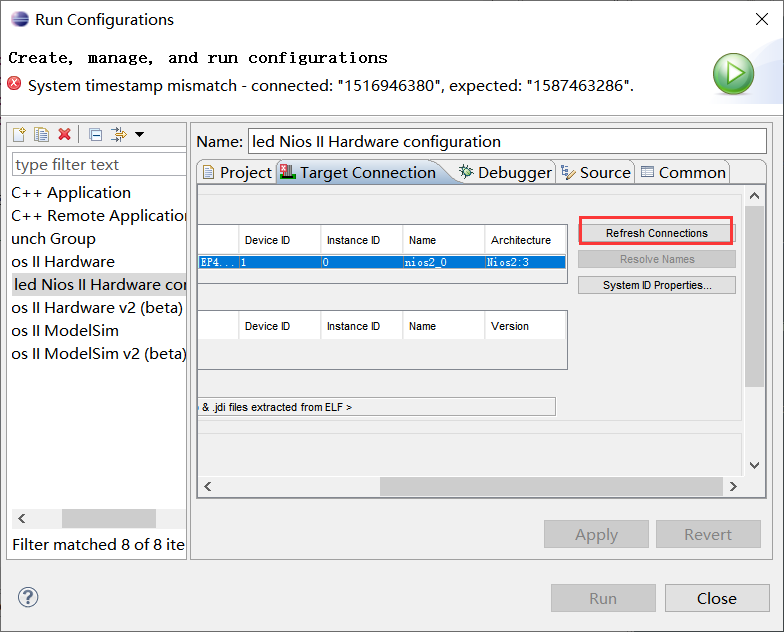

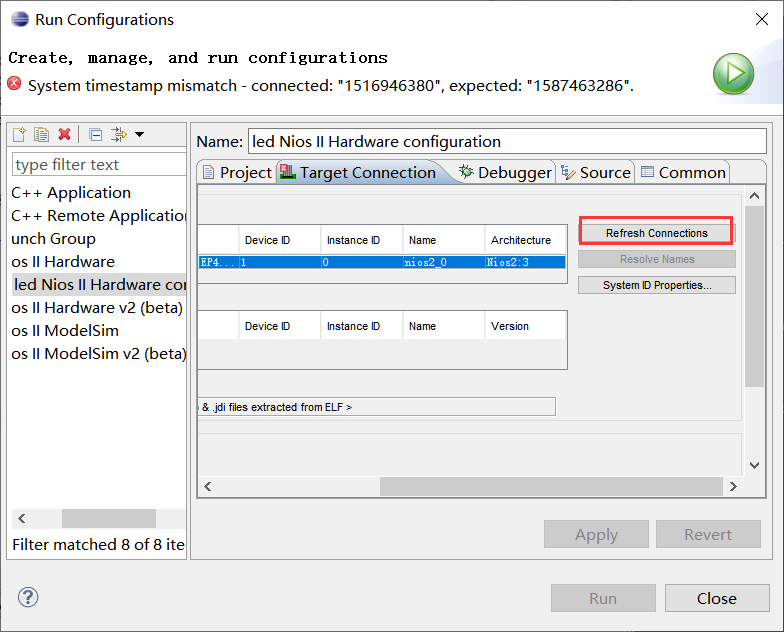

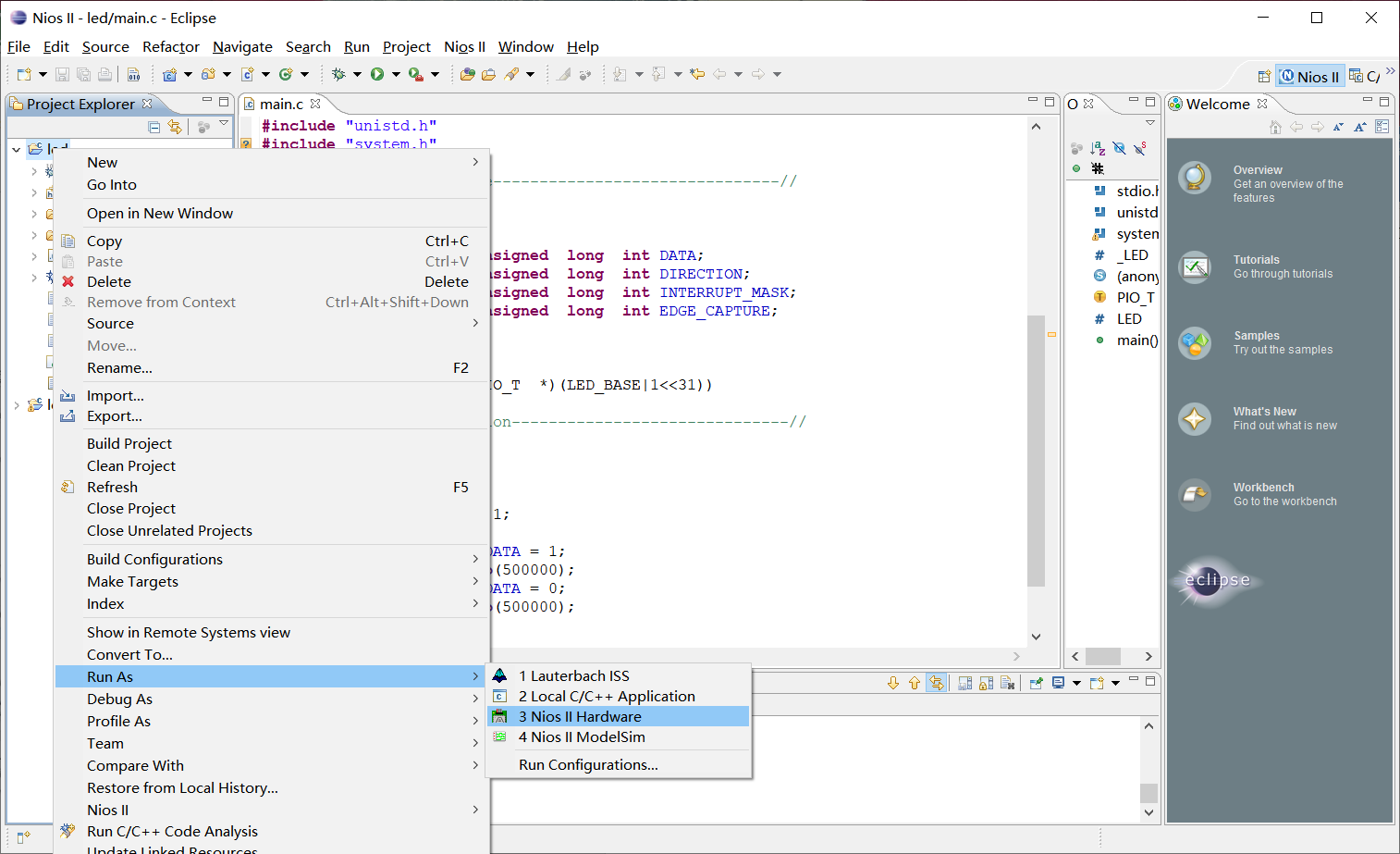

61、编写完成后如下图所示： 62、点击保存，然后编译led工程，右击led，选择build project。 63、右击led选择Run As→3NiosII Hardware。 64、可能出现以下窗口，在Target Connection中点击Refresh Connection。 65、点击Run运行成功后iCore4板子上有led闪烁现象。

• iCore4板子上蓝色led闪烁
