1. 了解FPGA实现计数器的原理。
2. 掌握Verilog实现计数器的编程方法。
3. 掌握QuartusII集成开发环境的使用。

1. iCore4 双核心工控板。
2. Blaster（或相同功能）仿真器。
3. Micro USB线缆。
4. QuartusII开发平台。
5. 装有WIN XP(及更高版本)系统的计算机。

• 1、计数器原理：计数是一种最简单基本的运算，计数器就是实现这种运算的逻辑电路，计数器在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，同时兼有分频功能，计数器是由基本的计数单元和一些控制门所组成，计数单元则由一系列具有存储信息功能的各类触发器构成，这些触发器有RS触发器、T触发器、D触发器及JK触发器等。
• 2、计数器的Verilog实现：

表3-1

• 3、本实验计数器的实现形式：本实验中，计数器在每个时钟上升沿加一，达到设定的计数值时自动清零，重新开始计数。计数器计满时改变LED的状态，故LED表现形式为不停闪烁。通过改变计数器的计数值大小可以改变LED的闪烁频率。

本实验例程同样分为三个模块，这里不再一一讲解，只讲解最关键的计数器控制led灯模块。

//----------------定义模块的输入输出端口，如表3-1所示----------------//
module counter_ctrl (
	input clk_25m,
	input rst_n,
	output fpga_ledg
);
//----------------计数器控制绿色led闪烁---------------------------//
reg ledg;

reg [24:0]cnt; //定义25位的寄存器型变量，作为计数器

//----------每次clk_25m上升沿来时执行always块中内容--------------//
always@(posedge clk_25m or negedge rst_n)
	if(!rst_n)
	    begin
		ledg <= 1'd1;
		cnt <= 25'd0;
	    end
//-----------实现了cnt从0加至5000000为一个计数周期----------------//
//----------即每隔[5000000*(1/25m)]s执行一次led取反操作-----------//
	else if(cnt == 25'd5000000)
		begin
		    ledg <= ~ledg;//ledg取反操作，即实现了绿色led灯闪烁的功能
		    cnt <= 25'd0;//cnt计数达到5000000时自动清零，开始下一轮计数
		end
	else
		cnt <= cnt + 1'd1;//cnt值没有达到5000000时自动加1
	……
endmodule

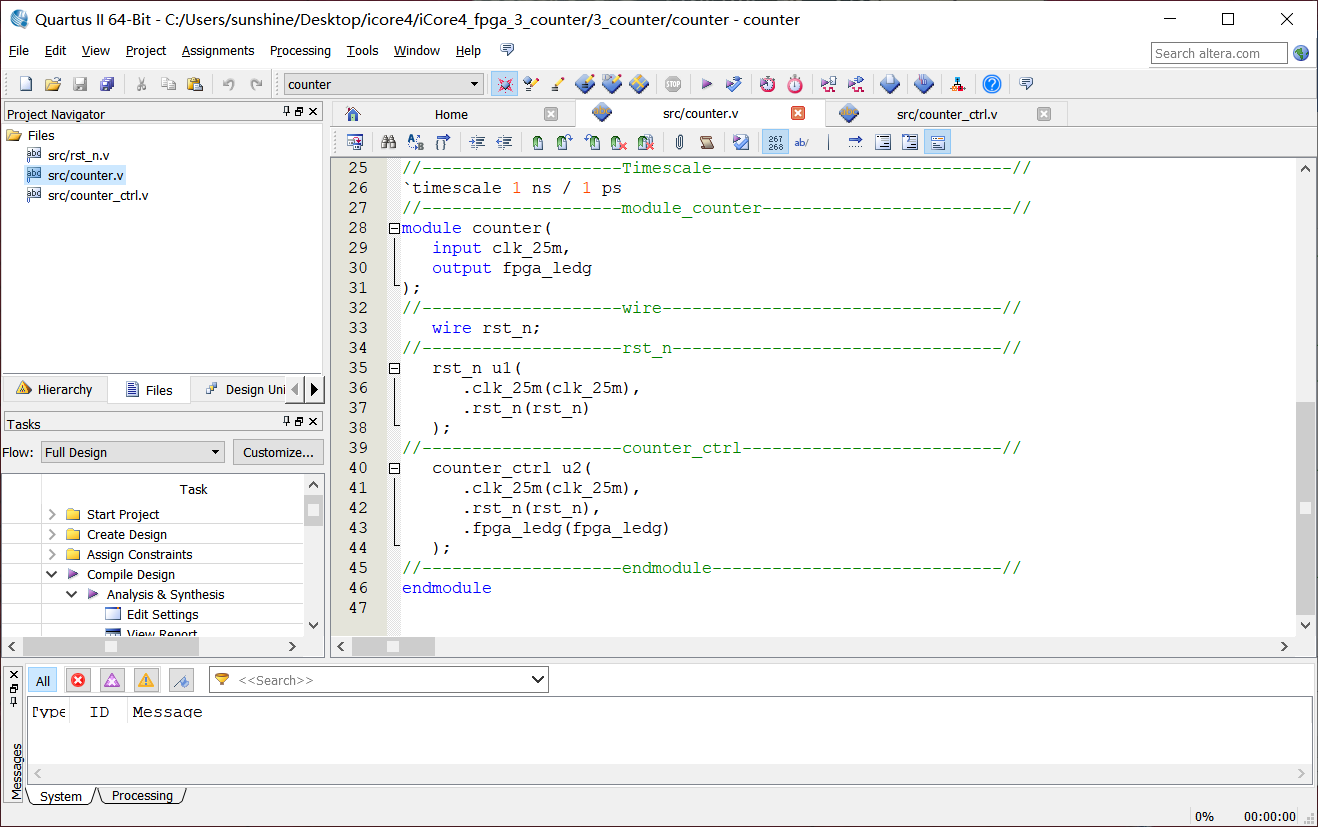

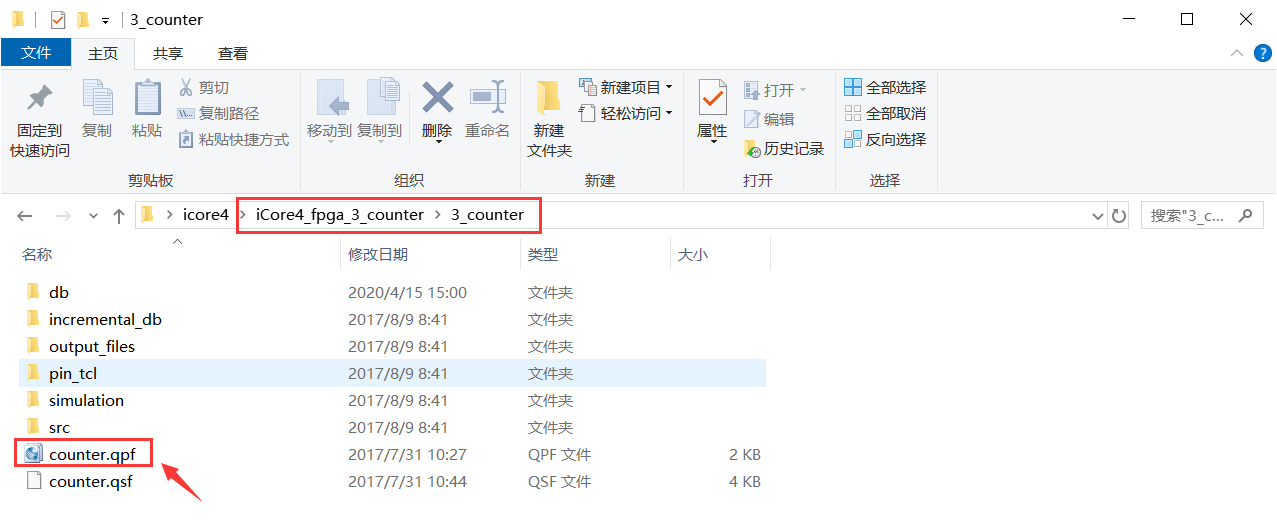

1、双击打开例程里的QuartusII工程文件。如图3-1、3-2所示。
2、对工程文件进行相关配置、编译及引脚锁定等操作后将配置文件下载至iCore4双核心工控板，观察实验现象。
3、实验现象应为：iCore4双核心工控板上与FPGA相连的绿色led灯不断闪烁。

• 请试着改变计数器变量cnt计数的最大值（注意：cnt定义时的位数决定了cnt数值可变化的范围），以此来改变led灯的闪烁频率。
