版本 日期 作者 修改内容
V0.1 20200325 XiaomaGee 初次建立

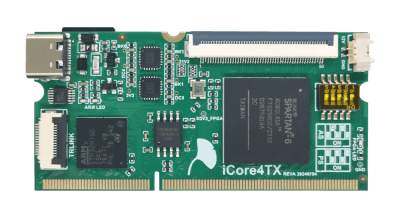

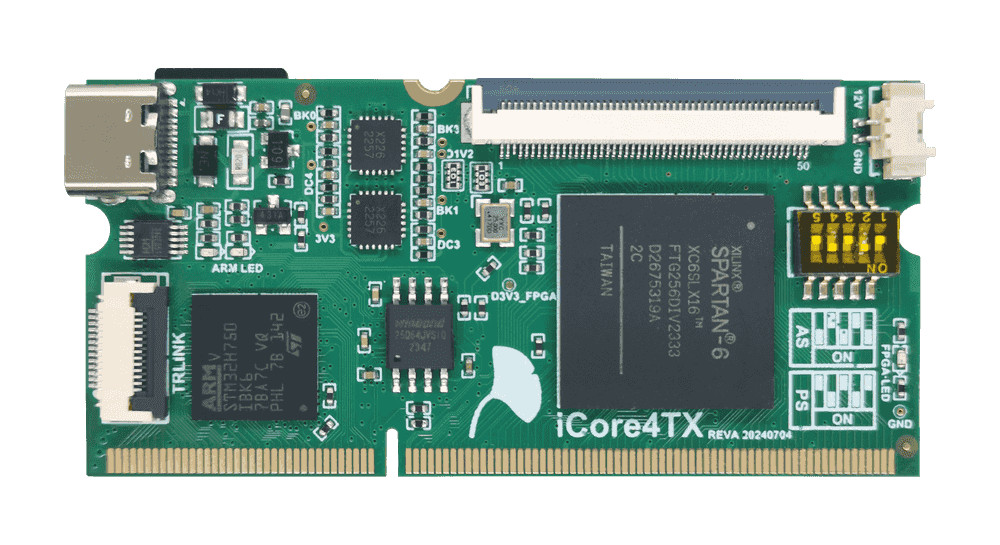

iCore4TX 异构双核心板

基础资料下载

序 号 名 称 下载链接
1 原理图 iCore4TX原理图.pdf
2 扩展板原理图icore4tx_board_revb1.pdf
3 扩展引脚分布iCore4TX扩展引脚分布v1.0.pdf
4 机械尺寸iCore4TX机械尺寸.pdf
5 扩展板机械尺寸iCore4TX扩展板机械尺寸.pdf
6 用户手册iCore4TX硬件手册v1.0.pdf
7 出厂测试说明iCore4TX_demo_v1.0说明.pdf
8 出厂测试demo iCore4TX_demo_v2.1.zip
9 PCB库购买后提供
10 PCB图购买后提供
11 原理图符号购买后提供
12 iCore4TX 封装库及使用说明购买后提供
13 iCore4TX 二次开发硬件手册购买后提供
14 ARM实验例程包购买后提供
15 FPGA实验例程包购买后提供
16 资料版本信息更新说明iCore4TX资料包更新说明

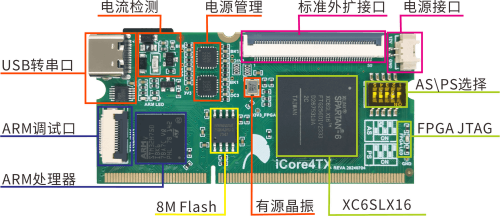

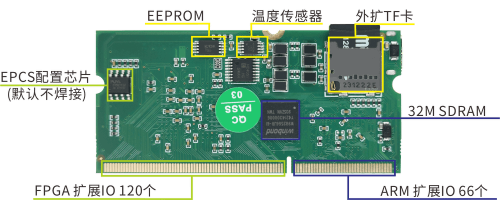

1 特性及资源

1、异构双核心:具有典型的串行处理器(ARM) + 并行逻辑(FPGA)两套独立功能单元,可同时完成复杂事务处理和并行计算、控制功能。

2、便捷性:使用DDR3 笔记本内存条接口,小尺寸(两个口香糖那么大),内置USB-UART调试终端接口(含USB供电),无需扩展底板即可独立运行。

3、高性能:

       [a] ARM处理器:STM32H750,CORTEX-M7内核,最高运行频率达 480MHz,双精度浮点单元,DSP指令。性能达1027 DMIPS。
       [b] FPGA 芯片:SPARTAN-6,XILINX公司,I/O 连接的高引脚数与逻辑之比,带有集成内存控制器的 800Mb/s DDR3,高
                      达 8 个低功耗 3.2Gb/s 串行收发器,适用于大多数测试测量、数据采集、接口通信、协议栈转换、自动
                      控制等应用。
       [c] ARM 通过高速SPI 与fpga进行数据交换,时钟可达130MHz,通过DMA加持,实测传输速度优于13MB/s。


4、电源管理和低功耗

  • 内置专业电源管理IC,不但保证了低功耗特性(正常工作功耗 200mA左右,5V供电),且FPGA 各 BANK IO电源可程控调节,可完成 3.3V /2.5V / 1.8V 逻辑匹配及 LVDS 等信号适配。

5、资源丰富:内置常用功能电路和接口电路,让大部分应用场景得心应手:

        [a] ARM 内置1MB 高速 SRAM,且外挂32MB SDRAM;大容量RAM为缓存、计算提供支持;
        [b] 内置高边电流检测,各路电压监控电路;可实时监控电源及功耗;
        [c] 内置USB<->uart,只需一根USB线,即可实现便捷式调试终端,参数输出;
        [d] 内置 EEPROM;
        [e] 内置温度传感器芯片;
        [f] 内置高精度基准电源及16位片内ADC;
        [g] 内置TF卡插座;易于存储扩展;
        [h] 内置 4 线高速 SPI NOR FLASH,可用于程序代码扩展;
        [i] 内置ARM 和 FPGA 均内置mini版调试接口,通过转接可完成在线仿真、调试;
        [j] 内置50p GK50标准扩展接口,可扩展银杏科技标准模块;
        [k] 金手指扩展 DAC 扩展输出;
        [l] 金手指扩展 USB 2.0 高速接口*1,USB 2.0 全速接口*1;
        [m] 金手指扩展 以太网接口;
        [n] 金手指扩展 真彩液晶接口;
        [o] 金手指扩展 I2C接口;
        [p] 金手指扩展 SPI 接口;
        [q] 金手指扩展 ADC;
        [r] 金手指扩展 UART;
        [s] 金手指扩展 CAN;
        [t] 金手指扩展 两路DCDC电源,0.7~3.5V / 1.2A 输出能力;
        [u] 金手指扩展 ARM IO 66个;
        [v] 金手指扩展 FPGA IO 120个。


2 应用领域

1、测试测量; 2、自动控制; 3、数据采集; 4、接口通信; 5、运动控制; 6、物联网节点; 7、个人学习及DIY。

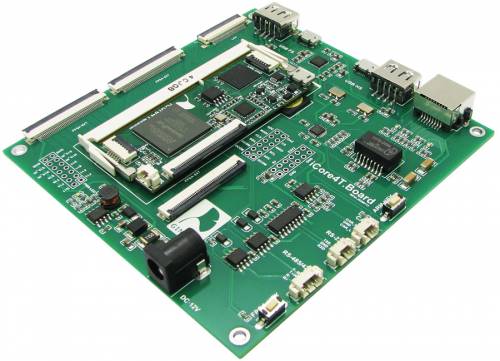

3 扩展底板

扩展底板资源:

  [a] USB 全速 HOST
  [b] USB 全速 DEVICE
  [c] USB 高速 HOST
  [d]USB 高速 DEVICE
  [e]液晶接口
  [f]百兆以太网
  [g]RS-232接口
  [h]RS-485/422接口
  [i]CAN 总线接口
  [j]UART / SPI / I2C 排针引出
  [k]FPGA IO扩展若干个
  [l]电源输出扩展

4 DEMO代码及测试结果

DEMO 代码包下载iCore4TX_demo_v2.1.zip

iCore4TX Demo 测试手册icore4tx_demo_v1.0说明.pdf

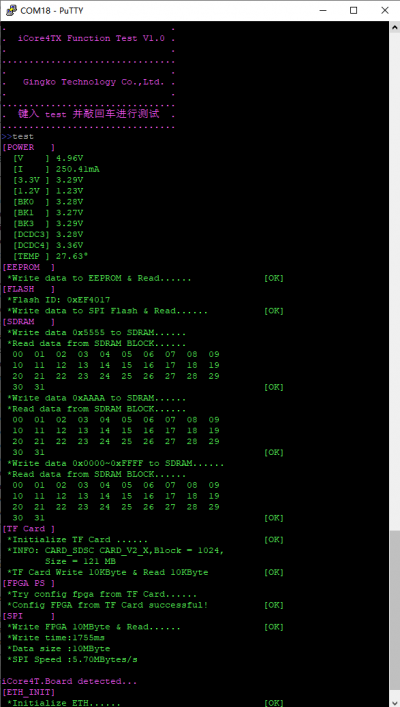

测试结果图示:

5 核心板例程及实验教程

【银杏科技ARM+FPGA双核心应用】STM32H7系列一 认识STM32——环境搭建与调试下载
【银杏科技ARM+FPGA双核心应用】STM32H7系列二 GPIO输出实验——ARM驱动LED
【银杏科技ARM+FPGA双核心应用】STM32H7系列三 UART通信实验——通过命令控制LED
【银杏科技ARM+FPGA双核心应用】STM32H7系列四 SYSTICK定时器实验——定时闪烁LED
【银杏科技ARM+FPGA双核心应用】STM32H7系列五 通用定时器实验——定时闪烁LED
【银杏科技ARM+FPGA双核心应用】STM32H7系列六 PWM输出实验——呼吸灯
【银杏科技ARM+FPGA双核心应用】STM32H7系列七 I2C通信实验——驱动电源管理AXP152
【银杏科技ARM+FPGA双核心应用】STM32H7系列八 I2C通信实验——配置板载电源
【银杏科技ARM+FPGA双核心应用】STM32H7系列九 I2C通信实验——温度监控
【银杏科技ARM+FPGA双核心应用】STM32H7系列十 I2C通信实验——读写测试EEPROM
【银杏科技ARM+FPGA双核心应用】STM32H7系列十一 独立ADC实验——输入电源监控
【银杏科技ARM+FPGA双核心应用】STM32H7系列十二 复用ADC实验——板载电源监控
【银杏科技ARM+FPGA双核心应用】STM32H7系列十三 QSPI通信实验——读写测试SPI FLASH
【银杏科技ARM+FPGA双核心应用】STM32H7系列十四 SDRAM实验——读写测试SDRAM
【银杏科技ARM+FPGA双核心应用】STM32H7系列十五 DMA实验——储存器到存储器的传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列十六 SDIO实验——读取SD卡信息
【银杏科技ARM+FPGA双核心应用】STM32H7系列十七 FATFS实验——文件操作
【银杏科技ARM+FPGA双核心应用】STM32H7系列十八 SPI实验——读写FPGA
【银杏科技ARM+FPGA双核心应用】STM32H7系列十九 SD_IAP_FPGA实验——更新升级FPGA
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十 STM32产生随机数实验
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十一 DSP_MATH实验

6 扩展板例程及实验教程

【银杏科技ARM+FPGA双核心应用】STM32H7系列二十二 GPIO输入实验——读取ARM按键状态
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十三 EXTI外部中断输入实验——读取ARM按键状态
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十四 DAC实验——输出直流电压
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十五 DAC实验——DDS输出正弦波
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十六 IWDG看门狗实验——复位ARM
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十七 WWDG看门狗实验——复位ARM
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十八 USB_CDC实验——高速数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十九 USB_HID实验——双向数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十 USB_MSC实验——读/写U盘(大容量存储器)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十一 USB_VCP实验——虚拟串口
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十二 USBD_MSC实验——虚拟U盘(SD卡)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十三 USBD_MSC实验——虚拟U盘(SPI FLASH)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十四 USB_MSC实验(FS)——读/写U盘(大容量存储器)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十五 USBD_MSC实验(FS)——虚拟U盘(SD卡)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十六 USB_VCP实验(FS)——虚拟串口
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十七 USBD_MSC实验(FS)——虚拟U盘(SPI FLASH)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十八 USBD_HID实验(FS)——双向数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十九 LWIP_TCP_CLIENT实验——以太网数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十 LWIP_TCP_SERVER实验——以太网数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十一 LWIP_UDP实验——以太网数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十二 LWIP_HTTP实验——网页服务器
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十三 LWIP_DHCP实验——动态分配IP
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十四 LWIP_DNS实验——域名解析
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十五 LWIP_MODBUS_TCP实验——电源监控
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十六 LWIP_NETIO实验——以太网测速
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十七 U_DISK_IAP_FPGA实验——更新升级FPGA
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十八 HTTP_IAP_FPGA实验——更新升级FPGA
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十九 UART_IAP_ARM实验——更新升级STM32
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十 SD_IAP_ARM实验——更新升级STM32
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十一 U_DISK_IAP_ARM实验——更新升级STM32
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十二 HTTP_IAP_ARM实验——更新升级STM32
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十三 RS_232通信实验——通过命令控制LED
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十四 RS_485通信实验——收发测试
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十五 RS_422通信实验——收发测试
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十六 Modbus-RTU实验——电源温度监控
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十七 CAN通信实验——回环测试
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十八 MDK FLM实验——直接下载QSPI Flash
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十九 BootROM实验——Ext SDRAM运行
【银杏科技ARM+FPGA双核心应用】STM32H7系列六十 LCD实验——驱动4.3寸液晶屏
【银杏科技ARM+FPGA双核心应用】STM32H7系列六十一 LCD实验——驱动7寸液晶屏
【银杏科技ARM+FPGA双核心应用】STM32H7系列六十二 TOUCH实验——电阻触摸
【银杏科技ARM+FPGA双核心应用】STM32H7系列六十三 TOUCH实验——电容触摸

7 FPGA 例程及实验教程

【银杏科技ARM+FPGA双核心应用】FPGA系列一 认识FPGA——环境搭建与调试下载
【银杏科技ARM+FPGA双核心应用】FPGA系列二 GPIO输出实验——FPGA驱动LED
【银杏科技ARM+FPGA双核心应用】FPGA系列三 配置引脚实验——ucf文件
【银杏科技ARM+FPGA双核心应用】FPGA系列四 ChipScopePro实验——逻辑分析仪
【银杏科技ARM+FPGA双核心应用】FPGA系列五 基础逻辑门实验——逻辑门使用
【银杏科技ARM+FPGA双核心应用】FPGA系列六 乘法器实验(IP核调用)——乘法器的使用
【银杏科技ARM+FPGA双核心应用】FPGA系列七 锁相环实验——锁相环IP核调用
【银杏科技ARM+FPGA双核心应用】FPGA系列八 计数器实验
【银杏科技ARM+FPGA双核心应用】FPGA系列九 复位控制实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十 PWM实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十一 GPIO实验——按键识别
【银杏科技ARM+FPGA双核心应用】FPGA系列十二 Modelsim 仿真实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十三 一段式状态机描述实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十四 二段式状态机描述实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十五 三段式状态机描述实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十六 3-8译码器实验——FPGA实现3-8译码器
【银杏科技ARM+FPGA双核心应用】FPGA系列十七 UART通信实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十八 基于SPI总线的ARM与FPGA通信实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十九 基于I2C总线的ARM与FPGA通信实验
【银杏科技ARM+FPGA双核心应用】FPGA系列二十 基于单口RAM的ARM+FPGA数据存取实验
【银杏科技ARM+FPGA双核心应用】FPGA系列二十一 基于双口RAM的ARM+FPGA数据存取实验
【银杏科技ARM+FPGA双核心应用】FPGA系列二十二 基于FIFO的ARM+FPGA数据存取实验例程
【银杏科技ARM+FPGA双核心应用】FPGA系列二十三 Slave Serial 模式配置FPGA

8 EMWIN 例程及实验教程

例程一 emWin系列教程简介
例程二 显示“Hello,world”
例程三 显示文本
例程四 显示数值
例程五 设置颜色
例程六 绘制基本图形
例程七 绘制位图
例程八 绘制流位图
例程九 BMP图片显示
例程十 JPEG图片显示
例程十一 GIF图像显示
例程十二 FontCvt生成字库
例程十三 字库放到外部存储器
例程十四 xbf外置字体
例程十五 触摸校准实例--五点校准法
例程十六 窗口管理器
例程十七 窗口对象——Button
例程十八 窗口对象——Checkbox
例程十九 窗口对象——Dropdown
例程二十 窗口对象——Edit
例程二十一 窗口对象——Framewin
例程二十二 窗口对象——Graph
例程二十三 窗口对象——Header
例程二十四 窗口对象——Iconview
例程二十五 窗口对象——Listbox
例程二十六 窗口对象——Listview
例程二十七 窗口对象——Menu
例程二十八 窗口对象——Messagebox
例程二十九 窗口对象——Multiedit
例程三十 窗口对象——Multipage
例程三十一 窗口对象——Progbar
例程三十二 窗口对象——Radio
例程三十三 窗口对象——Scrollbar
例程三十四 窗口对象——Slider
例程三十五 窗口对象——Text
例程三十六 窗口对象——Treeview
例程三十七 窗口对象——Window
例程三十八 对话框
例程三十九 换肤
例程四十 多缓冲
例程四十一 多层/多显示支持
例程四十二 游标
例程四十三 抗锯齿
例程四十四 外语支持
例程四十五 综合应用示例

9 UC/OS-III 例程及实验教程

10 机械尺寸图
