EVC8001Li USB<>RS-485/422 隔离版转换器隔离器

产品简介

EVC8001Li为USB转RS-485/422转换器,采用双通道数字隔离转换方案。通信速度快,工作稳定可靠,不丢包,低延时。经过严格高低温测试,能适应各种比较复杂的工况环境。

驱动下载

Windows系统: CH341SER.zip
苹果Mac系统:CH34XSER_MAC.zip
Android系统:CH341SER_ANDROID.zip
Linux系统: CH341SER_LINUX.zip

相关资料下载

技术指标

项目 属性
波特率 50~200000bps
隔离方案 采用金升阳的双通道数字隔离器
输出接口标准RS-485(半/全双工)、内置终端电阻
隔离电压1500VDS,抗静电高达+-8KV
接口方案CH340T
负载性能RS-485可挂接256个节点(如果负载支持)
输出保护防雷+TVS保护+过流保护
供电范围4.75~5.25V
工作指示供电指示、发送指示、接收指示
操作系统支持Windows、Linux、MAC、Android
工作温度-40℃~85℃工业级
保修政策保修一年,终身成本维修
机械尺寸62*83.8*28.7(mm(长*宽*高)

功能介绍

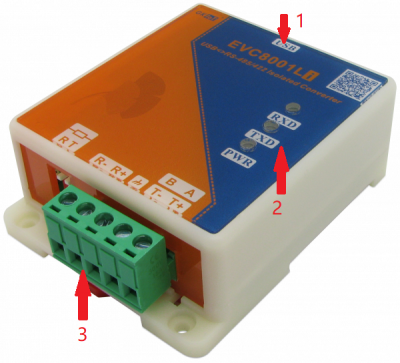

① 方头USB接口(USB_B型):

通过USB线缆连接到计算机,为设备供电及通信

② LED状态指示:

 RXD:接收指示灯
 TXD:发送指示灯
 PWR:电源指示灯

③ 接线端口:

TR:终端匹配电阻接线端口(每个开关对应60Ω,两个开关全部打开为120Ω)
(1)选择RS-485通信方式时:
B:RS-485B信号(差分负信号),连线时B接B,本输出有两个同名,功能一样;
GND:信号地,当通信距离较远时,可以把此端口接到线缆的屏蔽地上。本输出有两个同名,功能一样;
A:RS-485A信号(差分正信号),连线时A接A,本输出有两个同名,功能一样;
(2)选择RS-422通信时:
T-:RS-422发送端差分负信号,连接时T-接B设备的R-;
T+:RS-422发送端差正负信号,连接时T+接B设备的R+;
R-:RS-422接收端差分负信号,连接时T-接B设备的T-;
R+:RS-422接收端差分负信号,连接时T-接B设备的T+;

终端电阻说明

EVC8001Li内置120欧姆大功率终端电阻,通过拨码开关TR选择电阻值,选择一个阻值为60Ω, 选择两个阻值为120Ω,开则禁用终端电阻。

物品清单

  1. EVC8001Li USB↔RS-485磁耦合隔离转换器
  2. 高质量USB方口线缆
