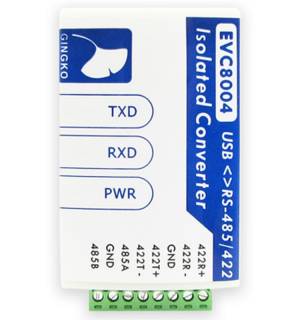

EVC8004 USB<>RS-485/RS-422 磁耦合隔离转换器

产品简介

EVC8004是银杏公司推出的高性能、高性价比的USB<>RS-485/422隔离转换器。具有体积小、性能强、易用性强等诸多优点。其不但可以用于现场设备调试开发，而且可以长时间工作在复杂的工控环境中。

驱动下载

Windows XP / 7/8 /10 系统： http://www.wch.cn/downloads/file/65.html

技术指标

项目	属性
波特率	300~460800bps
隔离方案	采用ADI高性能磁偶隔离方案
输出接口	标准RS-485（半双工）、RS-485（全双工）
隔离电压	1000Vrms
接口方案	南京沁恒 CH340
负载性能	RS-485可挂接256个节点（如果负载支持）
输出保护	防雷+TVS保护+滤波网络
供电范围	4.75～5.25V
工作指示	供电指示、发送指示、接收指示
操作系统	支持Windows、Linux、MAC、Android、Windows CE
工作温度	-40℃～85℃工业级
保修政策	保修一年，终身成本维修
机械尺寸	704524mm（长宽高）

功能介绍

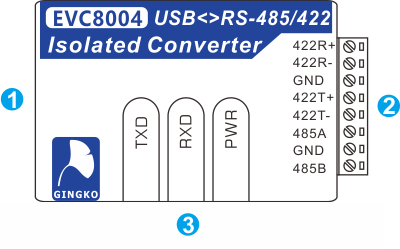

① 方头USB接口：

 通过USB线缆为设备供电及通信

② 接线端口：

●当使用RS-485端口时，连接方式为直连。
   485A：RS-485A信号（差分正信号），485A接485A
   485B：RS-485B信号（差分负信号），485B接485B

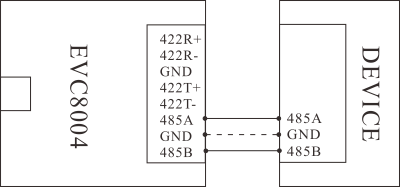

   为了提高抗干扰性，GND信号也可以连接在一起，其连接示意图如图所示。

●当作为RS-422端口使用时，连接方式为交叉相连。
   422R+：422接收正信号，422R+接422T+
   422R-：422接收负信号，422R-接422T-
   422T+：422发送正信号，422T+接422R+
   422T-：422发送负信号，422T-接422R-

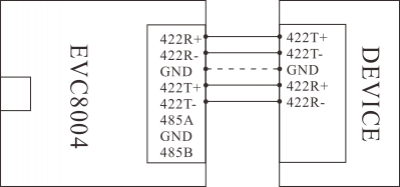

   为了提高抗干扰性，GND信号也可以连接在一起，其连接示意图如图所示。

③ LED状态指示：

   TXD：发送指示灯
   RXD：接收指示灯
   PWR：电源指示灯

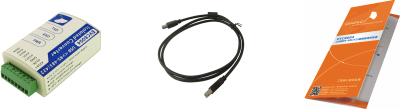

物品清单

EVC8004 USB<>RS-485/422磁耦合隔离转换器
USB方口线缆
说明书

版本	日期	作者	修改内容
银杏科技有限公司旗下技术文档发布平台
技术支持电话	0379-69926675-801
技术支持邮件	Gingko@vip.163.com
购买链接	点击购买
V1.0	20181005	sean	初次建立
