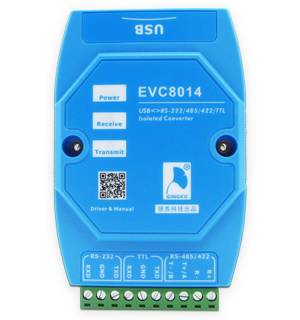

EVC8014 USB<>RS-232/485/422/TTL 四合一磁耦合隔离转换器
产品简介
EVC8014四合一磁耦隔离转换器(USB转RS-232、TTL、RS-485/422),拥有防雷、TVS保护和滤波网络三级防护。另外，本产品采用ADI公司的iCoupler磁耦隔离技术，隔离电压高达2500Vrms,安全可靠，性能强。
驱动下载
Windows 7 /8 /10 系统： cdm21228_setup.zip
Mac OS X 10.3 ~ 10.8：https://ftdichip.com/wp-content/uploads/2020/10/FTDIUSBSerialDriver_v2_2_18.dmg
Mac OS X 10.9 ~ 10.13：https://ftdichip.com/wp-content/uploads/2021/10/FTDIUSBSerialDriver_v2_4_2.dmg
Mac OS X 10.14：https://ftdichip.com/wp-content/uploads/2023/09/FTDIUSBSerialDriver_v2_4_4.dmg
Windows CE系统：http://www.ftdichip.com/Drivers/VCP.htm
Android系统：[4.0及以后直接支持]
Linux系统： [3.0 及以后的内核直接支持]
相关资料下载
技术指标
| 项目 | 属性 |
|---|---|
| 波特率 | RS-232（300~230400bps），TTL、RS-485和RS-422（300~460800bps） |
| 隔离方案 | 采用ADI高性能磁偶隔离方案 |
| 输出接口 | RS-232(三线模式)，TTL、RS-485和RS-422，分时复用 |
| 隔离电压 | 2500Vrms （采用3000V隔离电压的品牌电源模块） |
| 接口方案 | 超稳定FT230XS芯片，高性能RS-232、RS-485接口芯片 |
| 负载性能 | RS-485、RS-422可挂接256个节点（如果负载支持） |
| 输出保护 | 防雷+TVS保护+滤波网络 |
| 供电范围 | 4.75～5.25V 约100mA |
| 工作指示 | 供电指示、发送指示、接收指示 |
| 操作系统 | 支持Windows、Linux、MAC、Android、Windows CE |
| 工作温度 | -40℃～85℃工业级 |
| 安装方式 | 标准导轨卡扣安装 |
| 保修政策 | 保修一年，终身成本维修 |
| 机械尺寸 | 103*74*26mm（长*宽*高） |
功能介绍

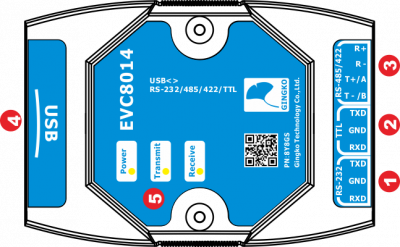

① RS-232接口(三线模式)，连接方式为交叉相连。连线时，其连接方式为：
RXD：RXD接TXD TXD：TXD接RXD GND：GND接GND
② TTL接口，连接方式为交叉相连。连线时，其连接方式为：
RXD：RXD接TXD TXD：TXD接RXD GND：GND接GND
③ RS-485/422复用接口：
●当作为RS-485使用时，连接方式为直连：
T-/B：RS-485B信号（差分负信号），B接B
T+/A：RS-485A信号（差分正信号），A接A
R-/R+悬空
●当作为RS-422使用时，连接方式为交叉相连：
T-/B：422发送负信号，T-接R-
T+/A：422发送正信号，T+接R+
R-：422接收负信号，R-接T-
R+：422接收正信号，R+接T+
④ 方头USB接口（USB_B型）：
通过USB线缆为设备供电及通信
⑤ LED状态指示：
Power：电源指示灯 Transmit：发送指示灯 Receive：接收指示灯
物品清单
- EVC8014 USB<>RS-232/485/422/TTL四合一磁耦合隔离转换器
- 高质量USB方口线缆
- 安装导轨
- 驱动光盘
- 说明书
